МИНИСТЕРСТВО ПУТЕЙ СООБЩЕНИЯ РФ

ИРКУТСКИЙ ИНСТИТУТ ИНЖЕНЕРОВ ЖЕЛЕЗНОДОРОЖНОГО

ТРАНСПОРТАИРКУТСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ПУТЕЙ СООБЩЕНИЯ

,

АВТОМАТИЗИРОВАННЫЕ СИСТЕМЫ УПРАВЛЕНИЯ

НА ЖЕЛЕЗНОДОРОЖНОМ ТРАНСПОРТЕ

КОНСПЕКТ ЛЕКЦИЙ

по дисциплине «Автоматизированные системы управления на железнодорожном транспорте»

для студентов специальности 240100 «Управление процессами перевозок»

Иркутск 2002

УДК

Методические указания составлены , Коляда системы управления на железнодорожном транспорте: Конспект лекций. –Иркутск: ИрГУПС, 2002. ???с.

Табл. Библиогр. назв.Аннотация содержит: Ил. Табл. Библиогр.

Составитель: к. т.н. ., ,

Кафедра управления эксплуатационной работой

Рецензенты (внешний):

(внутренний) : к. т.н., доцент, зав. кафедрой «Управление экспуатационной работой»

СОДЕРЖАНИЕОГЛАВЛЕНИЕ

ВВЕДЕНИЕ 4

1. АВТОМАТИЗИРОВАННАЯ СИСТЕМА УПРАВЛЕНИЯ
ЖЕЛЕЗНОДОРОЖНЫМ ТРАНСПОРТОМ 5

1.1. ОБЩИЕ ПОНЯТИЯ 5

1.2. ОРГАНИЗАЦИОННАЯ СТРУКТУРА АСУЖТ 6

2. ФУНКЦИОНАЛЬНАЯ ЧАСТЬ АСУЖТ 8

2.1. ФУНКЦИОНАЛЬНАЯ СХЕМА 8

2.2. АВТОМАТИЗИРОВАННАЯ СИСТЕМА ОПЕРАТИВНОГО
УПРАВЛЕНИЯ ПЕРЕВОЗКАМИ 8

2.3. АВТОМАТИЗИРОВАННЫЕ СИСТЕМЫ УПРАВЛЕНИЯ СОРТИРОВОЧНЫМИ СТАНЦИЯМИ 11

2.4. АВТОМАТИЗИРОВАННАЯ СИСТЕМА РЕЗЕРВИРОВАНИЯ
МЕСТ И ПРОДАЖИ БИЛЕТОВ «ЭКСПРЕСС» 13

2.5. АВТОМАТИЗИРОВАННАЯ СИСТЕМА УПРАВЛЕНИЯ
ВАГОННЫМ ПАРКОМ 14

3. ОБЕСПЕЧИВАЮЩАЯ ЧАСТЬ АСУЖТ 17

3.1. ТЕХНИЧЕСКОЕ ОБЕСПЕЧЕНИЕ 17

3.2. ИНФОРМАЦИОННОЕ ОБЕСПЕЧЕНИЕ 18

3.2.1. Кодирование объектов 19

3.2.2. Сообщения АСОУП 22

3.3. МАТЕМАТИЧЕСКОЕ ОБЕСПЕЧЕНИЕ 21

3.4. ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ 22

4. ЭКСПЕРТНЫЕ СИСТЕМЫ 24

БИБЛИОГРАФИЧЕСКИЙ СПИСОК 25

ВВЕДЕНИЕ

Железнодорожный транспорт – одна из крупнейших отраслей народного хозяйства России. С его помощью осуществляется более половины всех перевозок нашей страны. На железнодорожном транспорте более 10 млн. объектов управления, рассредоточенных на полигоне сети в более 87 тыс. км. Необходимость иметь достаточные резервы технических средств, подвижного состава, пропускной способности для своевременного и эффективного маневрирования ими при быстрой смене ситуаций в эксплуатационной обстановке требует высокой организации перевозок.

Таким образом, для обеспечения оптимальной и безошибочной работы железнодорожного транспорта на столь обширном полигоне сети необходимо проводить гибкую и качественную политику, от оперативного ведения которой напрямую зависит качество работы транспорта в целом. Достижение сСвоевременныйого контроляь и управленияе таким громадным комплексом взаимосвязанных предприятиемпредприятий невозможно, достигнуть, имея только профессиональные качества руководителей. Сложные и многовариантные задачи не под силу любому руководителю. Выходом из этой проблемы является возложение трудоемких и объемных и ежедневно повторяющихся задач на ЭВМ.

Начало использования ЭВМ для решения задач эксплуатации железнодорожного транспорта было положено в конце 50-х годов. Постепенно концепция использования электронных машин и математических методов, а также накопленный опыт и технический потенциал привели к созданию комплексной автоматизированной системы управления железнодорожным транспортом (АСУЖТ).

Главные цели АСУЖТ: совершенствование качества управления работой отрасли и, прежде всего, ее эксплуатационной деятельностью, оптимизация всех видов планирования и оперативного руководства работой производственных звеньев, наилучшее использование основных фондов, материальных и трудовых ресурсов, освоение возрастающего объема перевозок, улучшение технико-экономических показателей работы отрасли.

Поэтапно развиваемая АСУЖТ способствует выполнению важнейшей социально-экономической задачи по повышению производительности труда и качества перевозочного процесса, исключению потерь времени, трудовых и материальных ресурсов, в частности, простоев поездов, вагонов и локомотивов.

Цель настоящего методического указанияпособия – помочь студентам факультета «Управление процессами перевозок» освоить основные понятия, принципы и методы организации эксплуатационной работы в условиях функционирования и развития АСУЖТ, показать возможности информационного обеспечения всех уровней управления, приемы разработки и использования результатов решения на ЭВМ задач управления, а также помочь в выполнении лабораторных работ по дисциплине АСУЖ

Т.

Система, являющаяся частью автоматизированной системы управления, выделенная по определенному аспекту деления, называется подсистемой автоматизированной системы управления. АСУ, как правило, ориентированы либо на объект управления (его свойства и элементы), либо на глобальные функции управления (планирования, нормирование, учет, обеспечения производства, оперативное управление производством и т. п.), либо на уровень управления, либо на комбинацию этих признаков.

Комплекс АСУ представляет собой иерархию подсистем. Каждая АСУ должна быть ориентирована на достижение определенных целей. Должны быть установлены такие критерии достижения цели, численное значение которых можно определить. Таким образом, для каждой АСУ должны быть определены объект управления, функции управления, уровень управления, цели направления и критерии достижения цели. АСУ принято делить на две части: функциональную и обеспечивающую.

Функция АСУ – совокупность действий, направленнаянаправленных на достижение определенной цели. При этом под функциями АСУ понимаются элементы процесса управления: сбор информации, ее анализ или синтез (агрегация); оценка ситуации; разработка вариантов управляющих воздействий (оперативный план); принятие решения и передача управляющих воздействий для исполнения. В зависимости от объекта управления различают: АСУ технологическими процессами, если объектом управления являются технологический процесс производства, переработки или транспортировки (перемещения) продукта; АСУ организационного управления, которое базируется на обработке экономической (статистической) информации.

В зависимости от допустимого времени запаздывания времени запаздывания информации о состоянии объекта от реальных процессов различают: АСУ реального времени, в котором время запаздывания информации от реального процесса определяется техническими и технологическими возможностями и изменяется секундами; АСУ, функционирующие на основе информации с большим временем запаздывания (режим пакетной обработки). В зависимости от реализуемых функций управления различают информационные АСУ (в этом случае автоматизируются функции первой части управления) и информационно-управляющие, которые реализуют автоматизацию всех элементов, за исключением, возможно принятия решения.

Под задачей понимают часть автоматизированной функции АСУ, которая характеризуется конечным и промежуточным результатомрезультатами в конкретной форме.

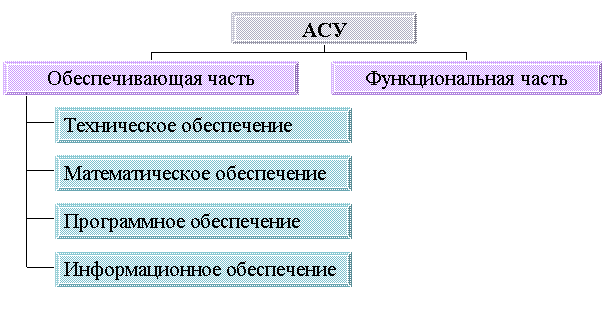

Обеспечивающая часть АСУ включает техническое, информационное, математическое, программное и другие виды обеспечения.

Техническое обеспечение представляет собой комплекс технических средств, применяемых для функционирования АСУ.

Информационное обеспечение представляет собой совокупность решений по объемам, размещению и формам организации информации, циркулирующей в АСУ.

Математическое обеспечение представляет собой совокупность математических методов, моделей и алгоритмов обработки информации, использованных при создании АСУ.

Программное обеспечение представляет собой совокупность программ, реализующих алгоритмы обработки информации в ЭВМ. Обеспечивающая часть или отдельные виды обеспечения могут создаваться и функционировать специально для одной АСУ или использоваться разными АСУ.

1.2. Организационная структура АСУЖТ

Управление железнодорожным транспортом представляет собой сложную структуру, имеющую системы управления подотраслью (например, управление перевозками, пассажирским, локомотивным, вагонным, путевым хозяйствомами) и системы управления функционального назначения (например, кадры, финансы, учет и отчетность, материально-техническое снабжение), распределенные по уровням управления: МПС, дорога, отделение дороги, предприятие.

Создание, функционирование и развитие автоматизированной системы управления железнодорожным транспортом в силу своей сложности потребовало организации специальной подотрасли, обеспечивающей этот род деятельности в контакте с существующими органами управления, выступающими в роли заказчика и пользователя АСУ.
