Выполнена апробация и анализ результатов практического применения разработанных методов, методических положений, алгоритмов и компьютерных программ прогнозирования ресурса при проведении поэтапного продления ресурса различных видов оборудования. По результатам расчетов были обоснованы и определены: прогнозируемый ресурс; продлеваемый ресурс до проведения очередного диагностического обследования; мероприятия по коррекции данных о состоянии и мероприятия по коррекции состояния элементов оборудования, позволяющие обеспечивать допустимые вероятность и риск отказа в период продлеваемого ресурса оборудования.

На основе полученных результатов обоснованы модели, критерии и методы оценки эффективности применения разработанных методов прогнозирования ресурса. На рис. 6 представлены результаты расчетов и модели анализа повышения достоверности прогнозирования ресурса и снижения вероятности и риска отказа оборудования в период продлеваемого ресурса на примере прогнозирования ресурса газосепаратора установки комплексной подготовки газа (УКПГ) при различных уровнях тяжести последствий отказа. На рис. 6: 1, 2 – эмпирическая и теоретическая функции вероятности отказа – VДВ(t), построенные по ДВ-модели прогнозирования ресурса (рис. 1 а); 3, 4 – эмпирическая и теоретическая функции вероятности отказа – VВ(t), построенные по разработанным В-модели и методам прогнозирования ресурса. Принимая за эталон для сравнения VВ(t) и определяя значения tВi по В-модели во всем диапазоне значений [V]LFi(ULFi) из условия VВ(tВi)= [V]LFi (рис. 6 а), для этих же значений tВi были посчитаны значения VLF по ДВ-модели – VДВ(tВi). На графиках рис. 6 б линиями 5 и 6 показаны расчетные значения VДВ(tВi) и значения VВ(tВi) при одинаковых [V]LFi соответственно.

а)

б)

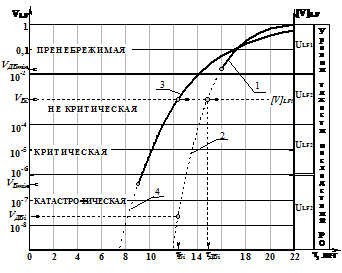

Рисунок 6 – Результаты расчетов и модели анализа достоверности
прогнозирования ресурса (а), снижения вероятности и риска оборудования в период продлеваемого ресурса (б).

Эффективность применения разработанных методов оценивается коэффициентами повышения достоверности (ПD) прогнозирования ресурса, снижения вероятности и риска (CVR) оборудования в период продлеваемого ресурса и величиной доли требуемых оптимальных затрат (ЗD) на контроль параметров состояния и ресурса при диагностике:

, (15)

где: и - минимальные значения VLF для эмпирических функций вероятностей отказа, построенных по ДВ - и В-моделям прогнозирования ресурса соответственно (рис. 6 а); и - значения VLF, посчитанные по ДВ - и
В-моделям для одинаковых значений tВi, определяемых из условия VВ(tВi)= [V]LFi (рис. 7 б); Nmin – минимальное требуемое количество измерений параметров состояния и ресурса для обеспечения требуемых уровней допустимого риска [R]LF, достоверности прогнозирования ресурса – DI и диагностики параметров – DM; ND - количество фактически выполненных измерений параметров при текущем обследовании согласно нормативным требованиям. Для представленных на рис. 6 а результатов прогнозирования ресурса газосепаратора УКПГ - ПD = 4,5= const, результаты расчетов CVR и ЗD представлены на рис. 7.

а)

б)

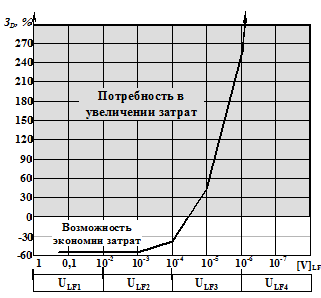

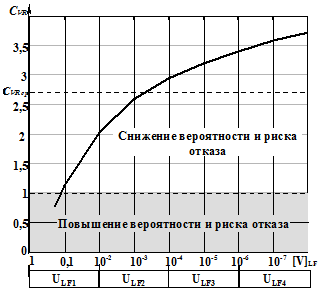

Рисунок 7 – Графическое представление результатов расчета CVR (а) и ЗD (б).

С использованием обоснованных показателей ПD, CVR и ЗD в работе выполнена оценка эффективности применения разработанных методов прогнозирования ресурса на основе анализа данных результатов расчетов ресурса 28 сосудов УКПГ. Установлено, что применение разработанных теоретических положений и методов прогнозирования ресурса позволяет: получить среднее значение коэффициента ПD = 4 и повысить достоверность прогнозирования ресурса; получить среднее значение CVR ср = 3 и снизить вероятность и риск отказа оборудования в период продлеваемого ресурса; повысить эффективность расходования средств на диагностику за счет перераспределения затрат на контроль параметров состояния и ресурса при диагностике (рис. 7 б).

ОСНОВНЫЕ РЕЗУЛЬТАТЫ И ВЫВОДЫ

1. Выполнен анализ методов прогнозирования ресурса и причин недопустимых вероятности и риска отказа технологического оборудования объектов добычи и переработки сероводородсодержащих нефти и газа в период продлеваемого ресурса. Установлено, что применяемые методы прогнозирования ресурса на основе детерминированно-вариационной модели без учета информации о достоверности диагностики и совместных вариациях параметров состояния и ресурса приводят к переоценке продлеваемого ресурса на 80 % и более и не позволяют обеспечивать нормативно установленные допустимые вероятность и риск отказа оборудования в период продлеваемого ресурса.

2. Выполнены экспериментальные исследования и обоснованы показатели достоверности диагностики и вариаций параметров и критериев оценки состояния элементов нефтегазового оборудования в условиях сероводородсодержащих сред. Установлено, что: применение автоматизированного сканирующего комплекса - АСК, либо выполнение независимых контролей ручной УЗ дефектоскопией, позволяют выполнять диагностику повреждений (непроваров) штуцерных узлов с достоверностью до 90 % и выше; параметры формы конструкции, дефектов и повреждений и критерии предельного состояния металла имеют исходные и увеличивающиеся вариации значений с коэффициентами вариаций от 0,01 до 0,8 и выше; показатели вариаций критериев предельного состояния металла с погрешностью не более 10% могут быть оценены по данным контроля твердости. Установлены эмпирические зависимости для косвенной оценки показателей вариаций параметров и критериев оценки состояния. Разработаны методические подходы, алгоритмы, компьютерные программы анализа и накоплен массив данных показателей достоверности их диагностики и вариаций.

3. Выполнено расчетно-экспериментальное обоснование показателей вариаций параметров, критериев и достоверности прогнозируемого ресурса нефтегазового оборудования в условиях сероводородсодержащих сред. Установлено, что: критерии оценки технического состояния, параметры эксплуатационного нагружения и кинетики повреждаемости, наработка и прогнозируемый ресурс имеют исходные и увеличивающиеся вариации значений с коэффициентами вариаций от 0,01 до 1,2 и выше; величина погрешности прогнозирования ресурса изменяется в пределах от 50 до 200%. Установлены эмпирические зависимости для оценки показателей вариаций наработки, параметров и критериев прогнозируемого ресурса. Разработаны методы оценки и накоплен массив данных показателей вариаций параметров, критериев и достоверности прогнозируемого ресурса.

4. Выполнен анализ результатов диагностических обследований, результатов исследований достоверности диагностики и вариаций параметров состояния и ресурса и установлены источники снижения достоверности прогнозирования ресурса. Обоснованы и разработаны теоретические положения, алгоритм и методы прогнозирования ресурса. Разработана новая вариационная модель прогнозирования ресурса, которая в отличие от применяемой детерминированно-вариационной модели, учитывает достоверность диагностики и совместные вариации параметров состояния и ресурса. Выполнено обоснование: принципов факторного анализа параметров, определяющих достоверность прогнозирования ресурса, матричных вычислений ресурса при совместных вариациях параметров состояния и ресурса, аппроксимации эмпирических значений вероятности отказа; критериев допустимых вероятности и риска отказа; модели и критерия оценки достоверности прогнозирования ресурса; критериев и классификации методов по уровням достоверности диагностики параметров состояния; зависимостей для вычисления требуемого количества измерений параметров состояния и расчета прогнозируемого ресурса.

Разработаны методы определения показателей вариаций параметров состояния и ресурса и построения вариационной модели прогнозирования ресурса. Методы факторного анализа параметров состояния и расчета ресурса при совместных вариациях этих параметров. Методы определения допустимой вероятности отказа и расчета допустимого ресурса, в пределах которого обеспечивается допустимая вероятность отказа. Методы оценки достоверности прогнозирования ресурса, оценки достоверности диагностики, определения требуемых количества измерений и состава методов диагностики параметров состояния. Методы расчета прогнозируемого ресурса, определения требуемых мер по коррекции состояния и прогнозируемого ресурса элементов оборудования.

5. Разработаны: нормативный документ «Методические положения по прогнозированию ресурса безопасной эксплуатации оборудования объектов добычи и переработки сероводородсодержащих газа, конденсата, нефти с продлеваемым сроком безопасной эксплуатации»; компьютерная программа расчета прогнозируемого ресурса элементов оборудования, в пределах которого обеспечиваются нормативно установленные допустимые вероятность и риск отказа. Разработки внедрены в ОАО «Техдиагностика» и применяются в практике диагностического обследования и продления ресурса технологического оборудования объектов добычи и переработки сероводородсодержащих газа, конденсата, нефти ООО «Газпром добыча Оренбург», ООО «Газпром добыча Астрахань».

Обоснованы оценочные показатели, выполнен анализ эффективности методов прогнозирования ресурса по 28 сосудам УКПГ, установлено повышение достоверности прогнозирования ресурса в 3 раза, снижение вероятности и риска отказа оборудования в период продлеваемого ресурса в 4 раза и повышение эффективности диагностики за счет перераспределения затрат на контроль параметров состояния и ресурса между элементами оборудования с различными уровнями тяжести последствий отказа.
