2-2

если

.

3-3

если

.

. 0,05 % [1].

3.2.4. КОНСТРУИРОВАНИЕ ПЛИТЫ.

Непрерывное армирование (рис. 9). Армируем плиту одной сеткой, которая подбирается по усилиям в средних пролетах, а в крайних пролетах устанавливаем дополнительную сетку. По сортаменту подбираем сетку С-1 с площадью . Дополнительная сетка С-2 подбирается по сортаменту площадью .

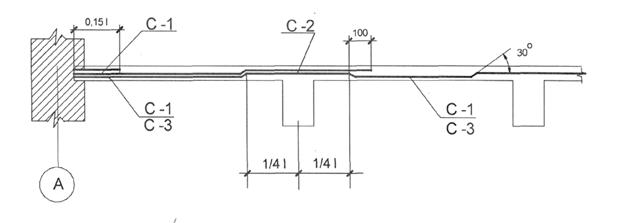

Рис. 9. Непрерывное армирование плиты

С-1 и С-2 - для крайнего пролета здания;

С-3 и С-4 - для среднего;

С-3 с площадью арматуры ;

С-4 - дополнительная сетка с площадью арматуры .


Раздельное армирование (рис. 10). Плита армируется отдельными сварными сетками.

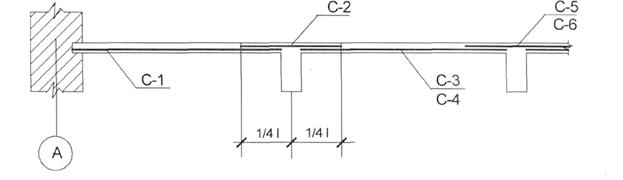

Рис. 10. Раздельное армирование плиты

Раскладка сеток.

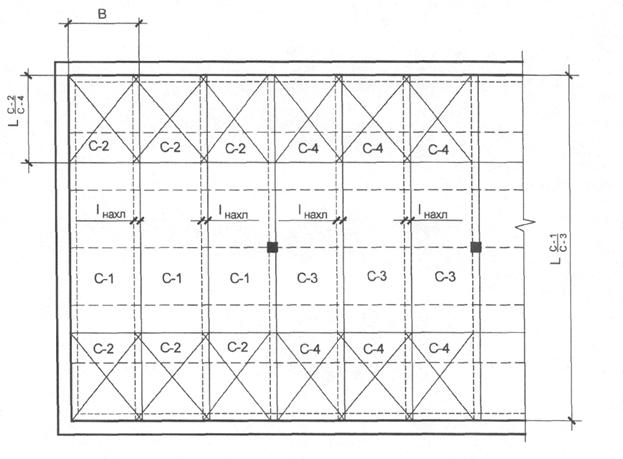

Рис. 11. Раскладка сеток при непрерывном армировании

С-1, С-2, С-3, С-5 - сетки для крайнего пролета здания; С-1, С-2, С-4, С-6 - сетки для среднего пролета здания.

При непрерывном армировании (рис. 11) необходимо рассчитать количество сеток, укладываемых в пролете. Сетки рулонные принимаются в соответствии с ГОСТ 8478-81 шириной В-900, 1100, 1300, 1400, 1500, 1700, 2300, 2500, 2700, 2900, 3500 мм.

Количество сеток, укладываемых в пролетах здания, можно определить следующим образом:

для крайних пролетов

,;

для средних пролетов

,, ;

где принимается по [1] в зависимости от диаметра поперечной арматуры. Если d£4 мм, ³ 50 мм; если d³4 мм, то ³ 100 мм.


При раздельном армировании (рис. 12) длина и ширина нижних сеток зависит от размеров ячеек в свету. Верхние сетки располагаются над второстепенными балками и заводятся на 1/4 в ту и другую сторону от оси второстепенных балок.

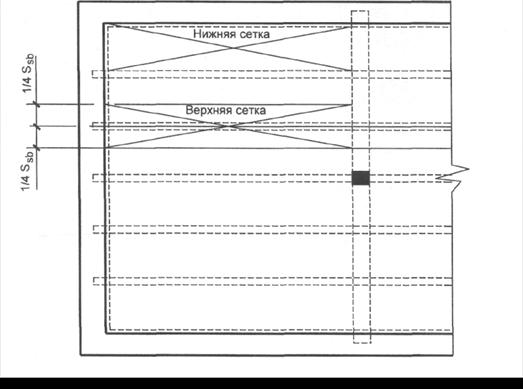

Рис. 12. Расположение сеток при раздельном армировании

3.3. РАСЧЕТ И КОНСТРУИРОВАНИЕ ВТОРОСТЕПЕННОЙ БАЛКИ.

3.3.1. РАСЧЕТНАЯ СХЕМА ВТОРОСТЕПЕННОЙ БАЛКИ

И РАСЧЕТНЫЕ СЕЧЕНИЯ.

В расчетном отношении второстепенная балка представляет собой многопролетную неразрезную равнопролетную или с отличающимися пролетами менее 20 % балку, загруженную равномерно распределенной нагрузкой.

Расчетные длины определяются так же, как и в плите, и принимаются для крайних пролетов равными расстоянию от центра площадки опирания до грани главной балки; для средних пролетов - равными расстоянию между внутренними гранями главных балок.

Второстепенная балка рассчитывается на основные сочетания нагрузок. Сбор нагрузок на второстепенную балку ведется в табличной форме (табл. 4). Ширина грузовой площади А = Ssb.

Таблица 4

Вид нагрузки

Подсчет

Нормативная нагрузка,

кН/м

Коэффициент надежности

по нагрузке gf

Расчетная нагрузка,

кН/м

Постоянная нагрузка

Вес пола

gп ·Ssb

1,3

=1,3

Вес плиты

hs· Ssb ·25 кН/м3

1,1

=1,1

Собственный вес ребра

(hsb-hs) ·bsb ·25 кН/м3= gsb

1,1

gsb =1,1

Итого + + g =1,3+1,1(+)

Временная нагрузка

Полезная нагрузка (по заданию)

v · Sb

gf

v=gf

Если v < 2кПа

то gf =1,3

Если v ³2 кПа

то gf =1,2

Итого

v= gf ·

Полная нагрузка

q = g+v

Расчетные сечения второстепенной балки принимаются: в пролете – таврового сечения, на опоре – прямоугольного (рис. 13).

В пролете На опоре

см. п. 3.16 [1]

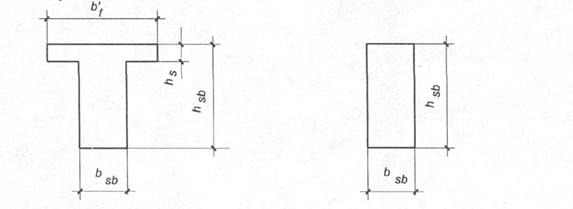

Рис. 13. Расчетные сечения второстепенных балок

Так как на опоре действует отрицательный момент и плита оказывается в растянутой зоне, расчет ведут как для прямоугольного сечения (см. приложение 4). Расчет таврового сечения см. в приложении 5.

3.3.2. СТАТИЧЕСКИЙ РАСЧЕТ ВТОРОСТЕПЕННОЙ БАЛКИ.

Огибающую эпюру моментов второстепенной балки строят для двух схем загружения:

1)  полная нагрузка q = g + v в нечетных пролетах и условная постоянная нагрузка q¢= g+0,25v в четных ;

2)  полная нагрузка q=g+v в четных пролетах, а условная постоянная нагрузка g¢=g+0,25v в нечетных.

Главная балка создает дополнительные закрепления, препятствующие повороту опор второстепенной балки, и этим уменьшает влияние полезной нагрузки загруженных пролетов на незагруженные. Условную нагрузку g¢ вводят в расчет для того, чтобы определить действительные отрицательные моменты в пролете второстепенной балки. Усилия во второстепенной балке определяют с учетом пластических свойств материалов.


Огибающая эпюра моментов (см. рис. 15) строится в зависимости от сотношения v/g по рис.14 и табл. 5.

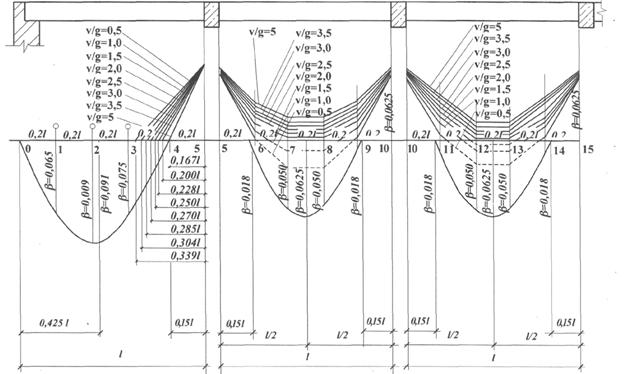

Рис. 14. Эпюры расчетных моментов для равнопролетных неразрезных второстепенных балок

Таблица 5

a/g

5

б

7

8

9

10

11

12

13

14

15

0,5

—0,0715

—0.01

+0,022

+0,024

—0,004

—0,0625

—0,003

+0,028

+0,028

—0,003

—0,0625

1

—0,0715

-0,02

+0,016

+0,009

—0,014

—0,0625

—0,013

+0,013

+.0,013

—0.013

—0,0625

1,5

—0,0715

—0,026

—0,003

±0

—0.02

—0,0625

—0,019

—0,004

+0,004

—0,019

—0,0625

2

—0,0715

-.0,03

—0,009

-0,006

—0,024

—0,0625

—0,023

—0,003

—0,003

—0,023

-0,0625

2,5

—0,0715

—0,033

—0,012

—0,009

—0,027

—0,0625

-0.025

-0,006

-0,006

-0.025

-0,0625

3

—0,0715

—0,035

—0,016

—0,014

—0,029

—0,0625

—0,028

—0,01

—0,01

—0,028

—0,0625

3,5

—0,0715

—0,037

—0,019

—0,017

—0,031

—0,0625

—0,029

—0,013

-0,013

—0,029

—0,0625

4

—0,0715

—0,038

-0.021

-0,018

-0,032

—0,0625

-0,03

—0,015

-0,015

—0,03

—0,0625

4,5

—0,0715

—0,039

—0,022

—0,02

—0,033

—0,0625

—0,032

—0,016

—0,016

—0,032

—0,0625

5

—0,0715

—0,04

—0,024

-0,021

—0,034

—0,0625

—0,033

—0.018

—0,018

-0,033

—0,0625

Ординаты эпюры строятся через 0,2 по формуле
