Перекрытие из сборного железобетона

Перекрытие из сборного железобетона

Опирание плит перекрытий рекомендуется выполнять на армированный пояс, который устраивается при помощи блоков П-образной формы, заполняемых бетоном марки М300 и армированного стержнями арматуры. Длина опирания плиты не должна быть менее 12см. Плиты устанавливаются на постель из кладочного раствора. Выравниваются плиты по нижней поверхности, служащей потолком.

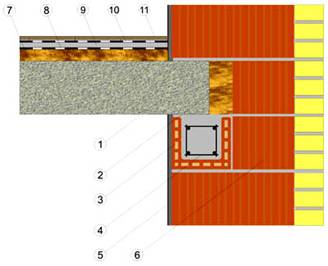

Устройство перекрытия в кладке из крупноформатных блоков по армирующему поясу

1.  плита перекрытия (ППС, ПК, ПНО).

2.  теплоизолирующий слой (ТехноБлок).

3.  Блок профильный П-образный.

4.  Каркас пространственного армирования. (стержни арматуры диаметр не менее 12мм).

5.  слой штукатурки и финишной шпаклевки (ГЛИМС-GS и ГЛИМС-Гипс).

6.  блок 7,3NF в том случае если толщина несущей стены 51см или блок 6,87NF если толщина несущей стены 38см.

7.  слой шумоизолирующий (ТехноРуф).

8.  слой технической изоляции (пергамин П300).

9.  стяжка самонивелирующимися смесями ГЛИМС-S3X и ГЛИМС-SL.

10.  гидроизоляционный слой.

11.  напольное покрытие (например, ламинат ALLOC Норвегия).

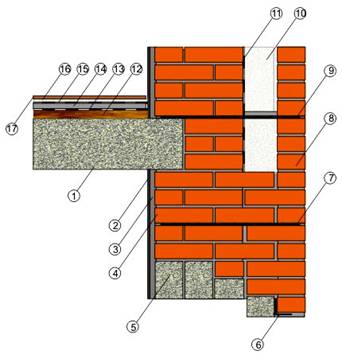

Устройство перекрытия в колодцевой кирпичной кладке

1.  плита перекрытия (ППС, ПК, ПНО).

2.  слой финишной шпаклевки ГЛИМС-Гипс.

3.  слой штукатурки ГЛИМС-GS.

4.  полнотелый строительный кирпич.

5.  железобетонные перемычки.

6.  стальной уголок.

7.  армирующая сетка из проволоки Вр-1, диаметром 4мм.

8.  лицевой кирпич.

9.  армирующая сетка из проволоки Вр-1, диаметром 4мм.

10.  слой теплоизоляции:

11.  пенополистирол М25; минераловатная плита ТехноБлок;

12.  минераловатная плита URSA П30.

13.  грунтовочный слой ГЛИМС Грунт и монтажный клеевой состав ГЛИМС КФ.

14.  слой шумоизолирующий (ТехноРуф).

15.  слой технической изоляции (пергамин П300).

16.  стяжка самонивелирующимися смесями ГЛИМС-S3X и ГЛИМС-SL.

17.  гидроизоляционная пленка Ютафол 110 Стандарт.

18.  слой подложки.

19.  напольное покрытие: ламинат, линолеум, ковролин, керамогранит и т. п.

Конструкция пола по железобетонному перекрытию

Межэтажное перекрытие

1.  плита перекрытия (ППС, ПК, ПНО).

2.  слой шумоизолирующий (ТехноРуф) 40-50мм.

3.  слой технической изоляции (пергамин П300).

4.  стяжка самонивелирующимися смесями ГЛИМС-S3X и ГЛИМС-SL.

5.  гидроизоляционная пленка Ютафол 110 Стандарт.

6.  напольное покрытие: ламинат, линолеум, ковролин, керамогранит и т. п.

Перекрытие над холодным подпольем

1.  плита перекрытия (ППС, ПК, ПНО).

2.  слой теплоизоляции:

3.  экструдированный пенополистирол Тип35 100-150мм;

4.  пенополистирол М35;150-200мм.

5.  (ТехноРуф) 150-200мм.

6.  слой технической изоляции (пергамин П300).

7.  армированная стальной сеткой с ячейкой 5х5 стяжка самонивелирующимися смесями ГЛИМС-S3X и ГЛИМС-SL.

8.  гидроизоляционная пленка Ютафол 110 Стандарт.

9.  напольное покрытие: ламинат, линолеум, ковролин, керамогранит и т. п.
