Кухни в квартирах с электроплитами.

Площади покрытия (кровли) над теплым чердаком Аg.c = 252,8 м2, перекрытия теплого чердака Ag.f = 252,8 м2, наружных стен теплого чердака Ag.w = 109,6 м2. Приведенную площадь определяем по формуле (33)

ag.w = 109,6/252,8 = 0,4335.

Сопротивление теплопередаче стен

Rog.w = 1,8 м2×°С/Вт.

В теплом чердаке размещена верхняя разводка труб систем отопления и горячего водоснабжения. Расчетные температуры системы отопления с верхней разводкой 95 °С, горячего водоснабжения 60 °С. Длина трубопроводов верхней разводки системы отопления составила:

Длина трубопроводов горячего водоснабжения составила:

Температура воздуха в помещениях верхнего этажа tint = 20 °С.

Температура воздуха, поступающего в теплый чердак из вентиляционных каналов, tven = 21,5 °С.

Порядок расчета

1. Согласно таблице 4 СНиП 23-02 нормируемое сопротивление теплопередаче покрытия жилого здания Rreq для Dd = 4943 °С×сут должно быть не менее 4,67 м2×°С/Вт.

Определим согласно 9.2.1 величину требуемого сопротивления теплопередаче перекрытия теплого чердака Rog.f по формуле (29), предварительно вычислив коэффициент п по формуле (30), приняв температуру воздуха в теплом чердаке tintg = 18 °С.

n = (tint - tintg)/(tint - text) = /(20 + 28) = 0,04.

Тогда Rog.f = 0,04×4,67 = 0,19 м2×°С/Вт.

Проверим согласно 9.2.2 выполнение условия Dt £ Dtn для потолков помещений последнего этажа при Dtn = 3 °С

Dt = (tint - tintg)/(Rog. f) = /(0,19×8,7) = 1,21 °С < Dtп.

Так как перекрытие верхнего этажа состоит из железобетонной плиты толщиной 160 мм с затиркой поверхности цементно-песчаным раствором толщиной 20 мм, то сопротивление теплопередаче Rog.f этого перекрытия равно 0,3 м2×°С/Вт, что выше минимального значения 0,19 м2×°С/Вт, определенного по формуле (29).

2. Вычислим согласно 9.2.3 величину сопротивления теплопередаче перекрытия чердака Rog.c, предварительно определив следующие величины:

сопротивление теплопередаче наружных стен чердака из условия невыпадения конденсата равно 1,8 м2×°С/Вт;

приведенный расход воздуха в системе вентиляции определяют по таблице 11 - Gven = 26,4 кг/(м2×ч) для 17-этажного дома с электроплитами.

Приведенные теплопоступления от трубопроводов систем отопления и горячего водоснабжения определяют на основе исходных данных для труб и соответствующих значений qpi по таблице 12 (при температуре окружающего воздуха 18 °С):

= (31,8×15 + 25×17 + 22,2×19,3 + 20,4×27,4 + 18,1×6,3 + 19,2×3,5 + 14,9×16 +

+ 13,3×12,4 + 12×6)/252,8 = 10,07 Вт/м2.

Тогда сопротивление теплопередаче покрытия чердака Rog.c равно:

Rog.c = (18 + 28)/[0,28×26,4(21,+ /0,3 + 10,0+ 28)0,4335/1,8] = 46/31,53 = 1,46 м2×°С/Вт

3. Проверим наружные ограждающие конструкции чердака на условие невыпадения конденсата на их внутренней поверхности. С этой целью рассчитывают согласно 9.2.5 температуру на внутренней поверхности покрытия tsig.c и стен tsig.w чердака по формуле (35)

tsig.c = 18 - [(18 + 28)/(12×1,46)] = 15,37 °С;

tsig.w = 18 - [(18 + 28)/(8,7×1,8)] = 15,06 °С.

Определим температуру точки росы td воздуха в чердаке.

Среднее парциальное давление водяного пара за январь для Москвы равно еp = 2,8 гПа. Влагосодержание наружного воздуха fext определяют по формуле (37)

fext = 0,794×2,8/(1 - 28/273) = 2,478 г/м3.

Влагосодержание воздуха теплого чердака fg определяют по формуле (36) для домов с электроплитами

fg = 2,478 + 3,6 = 6,078 г/м3.

Парциальное давление водяного пара воздуха в чердаке еg определяют по формуле (38)

еg = 6,078(1 + 18/273)/0,794 = 8,16 гПа.

По приложению С находим температуру точки росы td = 4,05 °С, что значительно меньше минимальной температуры поверхности (в данном случае покрытия) 15,37 °С. Следовательно, конденсат на покрытии и стенах чердака выпадать не будет.

Суммарное сопротивление теплопередаче горизонтальных ограждений теплого чердака составляет Rog.c + Rog.f = 0,3 + 1,46 = 1,76 м2×°С/Вт при нормируемом согласно СНиП 23-02 сопротивлении теплопередаче обычного покрытия здания Rreq = 4,67 м2×°С/Вт.

Пример 2

Теплотехнический расчет техподполья

Исходные данные

Тип здания - рядовая секция 17-этажного жилого дома при наличии нижней разводки труб систем отопления и горячего водоснабжения.

Место строительства - Москва, text = -28 °С; Dd = 4943 °С×сут.

Площадь цокольного перекрытия (над техподпольем) Аb = 281 м2.

Ширина подвала - 13,8 м; площадь пола техподполья - 281 м2.

Высота наружной стены техподполья, заглубленной в грунт, - 1,04 м. Площадь наружных стен техподполья, заглубленных в грунт, - 48,9 м2.

Суммарная длина l поперечного сечения ограждений техподполья, заглубленных в грунт,

l = 13,8 + 2×1,04 = 15,88 м.

Высота наружной стены техподполья над уровнем земли - 1,2 м.

Площадь наружных стен над уровнем земли Аb,w = 53,3 м2.

Объем техподполья Vb = 646 м3.

Расчетные температуры системы отопления нижней разводки 70 °С, горячего водоснабжения 60 °С.

Длина трубопроводов системы отопления с нижней разводкой lpi составила:

Длина трубопроводов горячего водоснабжения составила:

Газораспределительных труб в техподполье нет, поэтому кратность воздухообмена в техподполье I = 0,5 ч-1.

Температура воздуха в помещениях первого этажа tint = 20 °С.

Порядок расчета

1. Сопротивление теплопередаче наружных стен техподполья над уровнем земли принимают согласно 9.3.2 равным сопротивлению теплопередаче наружных стен Rob.w = 3,13 м2×°С/Вт.

2. Приведенное сопротивление теплопередаче ограждающих конструкций заглубленной части техподполья определим согласно 9.3.3 как для утепленных полов на грунте, состоящей из термического сопротивления стены, равного 3 м2×°С/Вт, и участков пола техподполья.

Сопротивление теплопередаче участков пола техподполья (начиная от стены до середины техподполья) шириной: 1 м - 2,1 м2×°С/Вт; 2 м - 4,3 м2×°С/Вт; 2 м - 8,6 м2×°С/Вт; 1,9 м - 14,2 м2×°С/Вт. Соответственно площадь этих участков для части техподполья длиной 1 м будет равна 1,04 м2 (стены, контактирующей с грунтом), 1 м2, 2 м2, 2 м2, 1,9 м2.

Таким образом, сопротивление теплопередаче заглубленной части стен техподполья равно

Ros = 2,1 +3 = 5,1 м2×°С/Вт.

Вычислим приведенное сопротивление теплопередаче ограждений заглубленной части техподполья

Ros = 7,94/[(1,04/5,1 + 1/2,1 + 2/4,3 + 2/8,6 + 1,9/14,2] = 5,25 м2×°С/Вт.

3. Согласно СНиП 23-02 нормируемое сопротивление теплопередаче перекрытия над техподпольем жилого здания Rreq для Dd = 4943 °С×сут равно 4,12 м2×°С/Вт.

Согласно 9.3.4 определим значение требуемого сопротивления теплопередаче цокольного перекрытия над техподпольем Rob.c по формуле

Rob. c = nRreq,

где n - коэффициент, определяемый при принятой минимальной температуре воздуха в подполье tintb = 2 °С.

n = (tint - tintb)/(tint - text) = /(20 + 28) = 0,375.

Тогда Rob.c = 0,375×4,12 = 1,55 м2×°С/Вт.

4. Определим температуру воздуха в техподполье tintb согласно 9.3.5.

Предварительно определим значение членов формулы (41), касающихся тепловыделений от труб систем отопления и горячего водоснабжения, используя данные таблицы 12. При температуре воздуха в техподполье 2 °С плотность теплового потока от трубопроводов возрастет по сравнению с значениями, приведенными в таблице 12, на величину коэффициента, полученного из уравнения (34): для трубопроводов системы отопления - на коэффициент [/]1,283 = 1,41; для трубопроводов горячего водоснабжения - [/,283 = 1,51. Тогда

= 1,41(22,8×3,5 + 2,03×10,5 + 17,7×11,5 +

+ 17,3×4 + 15,8×17 + 14,4×14,5 + 12,7×6,3) + 1,51(14,6×47 + 12×22) = 1313 + 1435 = 2848 Вт.

Рассчитаем значение температуры tintb из уравнения теплового баланса при назначенной температуре подполья 2 °С

tintb = (20×281/1,55 + 2,28×646×0,5×1,2×28 - 28×329,9/5,25 - 28×53,3/3,13)/

/(281/1,55 + 0,28×646×0,5×1,2 + 329,9/5,25 +53,3/3,13) = 1198,75/369,7 = 3,24 °С.

Тепловой поток через цокольное перекрытие составил

qb.c = ,24)/1,55 = 10,8 Вт/м2.

5. Проверим, удовлетворяет ли теплозащита перекрытия над техподпольем требованию нормативного перепада Dtn = 2 °С для пола первого этажа.

По формуле (3) СНиП 23-02 определим минимально допустимое сопротивление теплопередаче

Romin = /(2×8,7) = 1,03 м2×°С/Вт < Rob.c = 1,55 м2×°С/Вт.

Требуемое сопротивление теплопередаче цокольного перекрытия над техподпольем составляет 1,55 м2×°С/Вт при нормируемом согласно СНиП 23-02 сопротивлении теплопередаче перекрытий над подвалами 4,12 м2×°С/Вт. Таким образом, в техподполье эквивалентная нормам СНиП 23-02 тепловая защита обеспечивается не только ограждениями (стенами и полом) техподполья, но и за счет теплоты от трубопроводов систем отопления и горячего водоснабжения.

ПРИЛОЖЕНИЕ У

(рекомендуемое)

ПРИМЕР РАСЧЕТА ПРИВЕДЕННОГО СОПРОТИВЛЕНИЯ ТЕПЛОПЕРЕДАЧЕ УЧАСТКОВ СТЕН, РАСПОЛОЖЕННЫХ ЗА ОСТЕКЛЕННЫМИ ЛОДЖИЯМИ И БАЛКОНАМИ

Исходные данные

Девятиэтажное жилое здание со стенами из пористого силикатного кирпича толщиной 770 мм (Rwr = 1,45 м2×°С/Вт), построено в г. Ярославле (text = -31 °С). Балконы и лоджии остеклены однослойным остеклением (RF = 0,18 м2×°С/Вт), нижняя часть утеплена (Rw = 0,81 м2×°С/Вт). В наружных стенах в зоне остекленных балконов светопроемы заполнены оконными и дверными блоками с двухслойным остеклением в раздельных переплетах (RFr = 0,44 м2×°С/Вт). Наружный торец балкона имеет стенку из силикатного кирпича толщиной 380 мм (Rw = 0,6 м2×°С/Вт). Температура внутреннего воздуха tint = 21 °С. Определить приведенное сопротивление теплопередаче системы ограждающих конструкций остекленного балкона.

Порядок расчета

Согласно геометрическим показателям ограждений остекленного балкона, представленным на рисунке У.1, определены сопротивления теплопередаче Rr и площади А отдельных видов ограждений:

1. Наружная стена из пористого силикатного кирпича толщиной 770 мм, Rwr = 1,45 м2×°С/Вт, Aw = 15 м2.

2. Заполнение балконного и оконного проемов деревянными блоками с двухслойным остеклением в раздельных переплетах RFr = 0,44 м2×°С/Вт, АF = 6,5 м2.

3. Торцевая стенка из силикатного кирпича толщиной 380 мм Rwr = 0,6 м2×°С/Вт, Aw = 3,24 м2.

4. Непрозрачная часть ограждения балкона Rw = 0,81 м2×°С/Вт, Aw = 6,9 м2.

5. Однослойное остекление балкона RF = 0,18 м2×°С/Вт, AF = 10,33 м2.

Определим температуру воздуха на балконе tbal при расчетных температурных условиях по формуле (43)

tbal = [21(15/1,45 + 6,5/0,×(10,33/0,18 + 6,9/0,81 + 3,24/0,60]/(15/1,45 +

+ 6,5/0,44 + 10,33/0,18 + 6,9/0,81 + 3,24/0,6) = -1683,06/96,425 = -17,45 °С.

По формуле (45) определим коэффициент п:

п = (21 + 17,45)/(21 + 31) = 0,739.

По формулам (44) получим уточненные значения приведенного сопротивления теплопередаче стен Rwbal и заполнений светопроемов RFbal с учетом остекления балкона:

Rwbal = 1,45/0,739 = 1,96 м2×°С/Вт;

RFbal = 0,44/0,739 = 0,595 м2×°С/Вт.

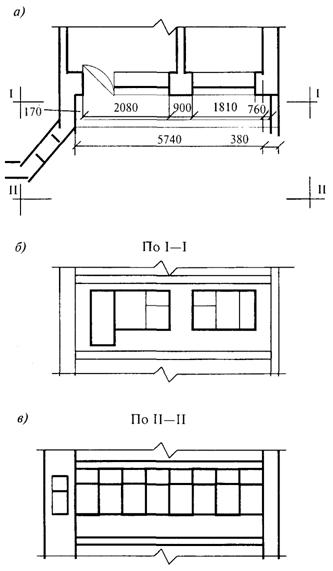

1 - План (а), разрез (б) по сечению I-I плана и фасад (в) по сечению II-II остекленного балкона многоэтажного жилого здания

ПРИЛОЖЕНИЕ Ф

(рекомендуемое)

ПРИМЕР РАСЧЕТА ТЕПЛОУСТОЙЧИВОСТИ ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ В ТЕПЛЫЙ ПЕРИОД ГОДА

Определить, удовлетворяет ли требованиям в отношении теплоустойчивости трехслойная железобетонная панель с утеплителем из пенополистирола на гибких связях с габаритными параметрами, принятыми по примеру расчета раздела 2 приложения Н.

Исходные данные

1. Район строительства - г. Ростов-на-Дону.

2. Средняя месячная температура наружного воздуха наиболее жаркого месяца (июля) согласно СНиП 23-01 text = 23 °С.

3. Максимальная амплитуда суточных колебаний температуры наружного воздуха согласно СНиП 23-01 At, ext = 19 °С.

4. Максимальное и среднее значения суммарной (прямой и рассеянной) солнечной радиации в июле при ясном небе для вертикальной поверхности западной ориентации согласно приложению Г Imax = 764 Вт/м2 и Iav = 184 Вт/м2.

5. Расчетная скорость ветра согласно СНиП 23-01 v = 3,6 м/с.

6. Теплотехнические характеристики материалов панели выбираются по условиям эксплуатации А согласно приложению Д:

для железобетонных слоев

l1 = l3 = 1,92 Вт/(м°×С),

s1 = s3 = 17,98 Вт/(м2×°С);

для пенополистирола

l2 = 0,041 Вт/(м×°С),

s2 = 0,41 Вт/(м2×°С).

Порядок расчета

1. Термические сопротивления отдельных слоев стеновой панели:

внутреннего железобетонного слоя

R1 = 0,1/1,92 = 0,052 м2×°С/Вт;

слоя пенополистирола

R2 = 0,135/0,041 = 3,293 м2×°С/Вт;

наружного железобетонного слоя

R3 = 0,065/1,92 = 0,034 м2×°С/Вт.

2. Тепловая инерция каждого слоя и самой панели:

наружного железобетонного слоя

D1 = 0,052 · 17,98 = 0,935 < 1;

пенополистирола

D2 = 3,293 · 0,41 = 1,35;

внутреннего железобетонного слоя

D3 = 0,034×17,98 = 0,611;

всей панели

åDi = 0,935 + 1,35 + 0,611 = 2,896.

Поскольку тепловая инерция стеновой панели D < 4, то требуется расчет панели на теплоустойчивость.

3. Нормируемая амплитуда колебаний температуры внутренней поверхности Atreq ограждающей конструкции определяется по формуле (46)

Аtreq = 2,5 - 0,1= 2,3 °С.

4. Коэффициент теплоотдачи наружной поверхности aext ограждающей конструкции по летним условиям определяется по формуле (48)

5. Расчетная амплитуда колебаний температуры наружного воздуха вычисляется по формуле (49)

At, extdes = 0,5×19 + [0,7(]/27,8 = 24,1 °С.

6. Коэффициент теплоусвоения наружной поверхности слоя Y c тепловой инерцией D < 1 определяется расчетом по формулам (51) и (52):

а) для внутреннего железобетонного слоя

Y1 = (R1s12 + aint)/(1 + R1aint) = (0,052×17,982 + 8,7)/(1 + 0,052×8,7) = 17,6 Вт/(м2×°С);

б) для среднего слоя из пенополистирола, имеющего D > 1, коэффициент теплоусвоения наружной поверхности слоя принимается равным коэффициенту теплоусвоения материала Y2 = s2 = 0,41 Вт/(м2×°С);

в) для наружного железобетонного слоя

Y3 = (R1s32 + Y2)/(1 + R3s2) = (0,034×17,982 + 0,41)/(1 + 0,034×0,41) = 11,24 Вт/(м2×°С).

7. Величина затухания расчетной амплитуды колебаний температуры наружного воздуха в ограждающей конструкции вычисляется по формуле (47)

v = 0,9eD/Ö2[(s1 + aint)(s2 + Y1)(s3 + Y2)´(aext + Y3)]/[(s1 + Y1)(s2 + Y2)(s3 + Y3)aext] =

= 0,9e2,896/Ö2[(17,98 + 8,7)(0,41 + 17,6)´(17,98 + 0,41)(27,8 + 11,24)]/[(17,98 + 17,6)´

´(0,41 + 0,41)(17,98 + 11,24)27,8] = 101,56.

8. Амплитуда колебаний температуры внутренней поверхности стеновой панели определяется по формуле (50)

Atdes = At, extdes/v = 24,1/101,56 = 0,24 < Аtreq = 2,3 °С,

что отвечает требованиям норм.

ПРИЛОЖЕНИЕ X

(рекомендуемое)

ПРИМЕР РАСЧЕТА МОЩНОСТИ ТЕПЛОАККУМУЛЯЦИОННОГО ПРИБОРА

Исходные данные

Определить мощность теплоаккумуляционного прибора, используемого для отопления помещения односемейного жилого дома, и определить тип этого прибора. Расчетная температура наружного воздуха - минус 22 °С. Расчетные теплопотери помещения Qh.ldes = 2500 Вт. Показатели теплоустойчивости помещения следующие: показатель теплоусвоения поверхностей Yn = 122,5 Вт/°С, показатель интенсивности конвективного воздухообмена в помещении L = 98,8 Вт/°С. Продолжительность зарядки теплоаккумулирующего прибора т = 8 ч. Расчетную разность температур Dtdes определяют по формуле (66), равную= 42 °С. Рассчитать мощность теплоаккумуляционного и дополнительного приборов для случая комбинированной системы отопления, состоящей из базовой (вне пиковой) теплоаккумуляционной системы и дополнительной постоянно работающей системы.

Порядок расчета

Мощность отопительного прибора определяется по формуле (64)

Qp. c = 2500(24/8) = 7500 Вт.

Подбор типа прибора производим по графику на рисунке 2, предварительно определив L/Yn = 98/122,5 = 0,81 и Qp.c/(LDtdes) = 7500/(98,8×42) = 1,81. В результате следует выбрать теплоаккумулирующий прибор с показателем затухания vc = 18.

Количество теплоты Qp.c, поступающей от теплоаккумуляционного прибора базовой системы, рассчитывают согласно 11.2.2.6 при расчетной температуре минус (-22 + 5) = 17 °С по формуле

Qp. c = Qh. ldes[tint - (text + 5)]/(tint - text) = 2500(20 + 17)/(20 + 22) = 2202 Вт.

Мощность дополнительного постоянно работающего прибора отопления Qb определяют по уравнению (65)

Qb = 2= 298 Вт.

ПРИЛОЖЕНИЕ Ц

(рекомендуемое)

МЕТОДЫ ОЦЕНКИ ВОЗДУХОПРОНИЦАНИЯ ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ ЗДАНИЙ

Ц.1 ПРИМЕРЫ ОПРЕДЕЛЕНИЯ СОПРОТИВЛЕНИЯ ВОЗДУХОПРОНИЦАНИЮ ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ И ВЫБОРА ТИПА ОКОННОГО БЛОКА ПРИ ПРОЕКТИРОВАНИИ ЖИЛЫХ ЗДАНИЙ

Пример 1

Исходные данные

Определить, удовлетворяют ли в отношении сопротивления воздухопроницанию требованиям СНиП 23-02 окна в пластмассовых переплетах с двухкамерными стеклопакетами в 12-этажном здании высотой Н = 34,8 м в г. Уфе. Максимальная из средних скоростей ветра по румбам за январь v = 5,5 м/с. Согласно сертификату воздухопроницаемость окна при Dp = 10 Па равна G = 3,94 кг/(м2×ч), показатель режима фильтрации п = 0,55.

Порядок расчета

Для г. Уфы согласно СНиП 23-02 средняя температура наружного воздуха наиболее холодной пятидневки обеспеченностью 0,92 равна минус 35 °С, расчетная температура внутреннего воздуха равна 21 °С.

Вычисляем удельный вес наружного и внутреннего воздуха по формулам (69) и (70):

gext = 3463/[273 + (-35)] = 14,55 Н/м3;

gint = 3463/(273 + 21) = 11,78 Н/м3.

Определяем расчетную разность давлений воздуха на наружной и внутренней поверхностях окна на уровне пола первого этажа здания Dp по формуле (68)

Dp = 0,55×34,8(14,55 - 11,78) + 0,03×14,55×5,52 = 66,22 Па.

Находим нормируемое сопротивление воздухопроницанию окон в рассматриваемом доме по формуле (72)

Rinfreq = (1/5)(66,22/10)2/3 = 0,71 м2×ч/кг.

Сопротивление воздухопроницанию окна определим по формуле (73)

Rinf = (1/3,94)(66,22/10)0,55 = 0,72 м2 ч/кг.

Таким образом, выбранное окно удовлетворяет требованиям СНиП 23-02.

Пример 2

Исходные данные

Одноквартирный одноэтажный жилой дом. Место строительства - г. Тихвин Ленинградской области. Расчетная температура воздуха в помещениях tint = 20 °С. Согласно СНиП 23-01 средняя температура tht и продолжительность отопительного периода zht для г. Тихвина составляют: tht = -2,8 °С; zht = 227 сут. Градусо-сутки отопительного периода, определяемые по формуле (1), равны

Dd = (20 + 2,8)227 = 5176 °С×сут.

Нормируемое сопротивление теплопередаче для окон дома согласно таблице 4 СНиП 23-02 составляет Rreq = 0,538 м2×°С/Вт.

Порядок расчета

Для установки в данном здании выбран оконный блок производства фирмы «Профит» (Вышний Волочек) с тройным остеклением в деревянных раздельно-спаренных переплетах.

Согласно протоколу сертификационных испытаний приведенное сопротивление теплопередаче оконного блока (при отношении площади остекления к площади заполнения светового проема равном 0,75) Ror = 0,545 м2×°С/Вт > Rreq = 0,538 м2×°С/Вт.

Результаты сертификационных испытаний этого блока на воздухопроницаемость согласно ГОСТ 26602.2 приведены на рисунке Ц.1. По результатам испытаний на воздухопроницаемость оконный блок производства фирмы «Профит» относится к классу В.

Согласно 8.6 СНиП 23-02 оконные блоки в одноэтажных домах по воздухопроницаемости должны быть в пределах классов В - Д. Выбранный оконный блок по воздухопроницаемости имеет класс В и он может быть применен в одноквартирном одноэтажном жилом доме.

- оконный блок из клееного бруса хвойных пород с двухкамерным стеклопакетом с двойным уплотнением притворов (фирма «Норвуд»);

- оконный блок с тройным остеклением в деревянных раздельно-спаренных переплетах с двойным уплотнением притворов (фирма «Профит»)

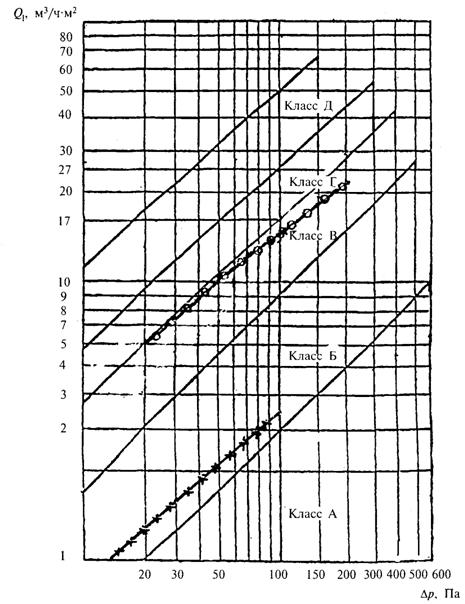

1 - Графики зависимостей объемной воздухопроницаемости Q1 от перепада давления Dр по результатам сертификационных испытаний оконного блока, сопоставленные с графиками нормативных прямых, определяющих границы классов оконных блоков по воздухопроницаемости по ГОСТ 26602.2

Пример 3

Исходные данные

Девятиэтажное жилое здание. Место строительства - г. Тверь. Расчетная температура воздуха в помещениях tint = 20 °С. Согласно СНиП 23-01 средняя температура tht и продолжительность zht отопительного периода для г. Твери составляют: tht = -3,0 °С; zht = -218 сут.

Градусо-сутки отопительного периода, определяемые по формуле (1), равны

Dd = (20 + 3,0)218 = 5014 °С×сут.

Нормируемое сопротивление теплопередаче для окон жилого дома составляет Rreq = 0,526 м2×°С/Вт.

Порядок расчета

Для установки в 9-этажном жилом здании выбирают оконный блок из клееного бруса хвойных пород с двухкамерным стеклопакетом с уплотнением притворов в двух плоскостях.

Согласно протоколу сертификационных испытаний приведенное сопротивление теплопередаче оконного блока (при отношении площади остекления к площади заполнения светового проема, равном 0,75) R0r = 0,6 м2×°С/Вт >Rreq = 0,526 м2×°С/Вт.

Результаты сертификационных испытаний этого блока на воздухопроницаемость приведены на рисунке Ц.1. По этим данным в соответствии с ГОСТ 26602.2 оконный блок производства «Норвуд» относится к классу Б.

Согласно СНиП 23-02 воздухопроницаемость окон зданий трехэтажных и выше должна быть не ниже класса Б.

Следовательно, согласно требованиям СНиП 23-02 выбранный оконный блок по воздухопроницаемости применим в 9-этажном жилом здании.

Ц.2 ПРИМЕР ОПРЕДЕЛЕНИЯ ВОЗДУХОПРОНИЦАЕМОСТИ ПОМЕЩЕНИЙ ЖИЛОГО ДОМА

Требуется установить соответствие требованию СНиП 23-02 по воздухопроницаемости помещений жилого дома с вентиляцией с естественным побуждением. Испытаниям на воздухопроницаемость согласно ГОСТ 31167 подверглась однокомнатная квартира, расположенная на 6-м этаже 17-этажного жилого дома серии П44-1/17, построенного в Москве.

Исходные данные

Общая площадь квартиры 34,3 м2. Высота помещений 2,65 м. Объем квартиры Vh = 91 м3. Наружные стены толщиной 280 мм из трехслойных железобетонных панелей на гибких связях с утеплителем из пенополистирола. Окна с двойным остеклением в деревянных спаренных переплетах. Площадь светопроемов 5,6 м2.

Поскольку примыкания внутренних ограждений герметичные, инфильтрационный воздух поступает в квартиру через светопроемы и наружные стены.

Порядок испытания и обработка результатов

Испытание квартиры на воздухопроницаемость проводилось по методике ГОСТ 31167. Вытяжные отверстия, а также места перетекания воздуха на другие этажи (вдоль трубопроводов канализации и прочих мест) были загерметизированы. Воздухонепроницаемая дверь с вентилятором установлена в проеме входной двери в квартиру. Вентилятор работал при установленной крышке с 7 заглушками. Испытание проведено на понижение давления при следующих перепадах давления между наружным и внутренним воздухом Dpm: 50, 40, 30, 20, 10 Па (см. протокол испытаний в таблице Ц.1).

По результатам испытаний установлено, что при Dpm = 50 Па осредненная разность давления воздуха на вентиляторе Dpfav = 110 Па. Согласно калибровочным данным вентилятора при 7 установленных заглушках объемный расход воздуха Qm через вентилятор определяется по формуле

Qm = 41,5Dpf0,465.

При Dpfav = 110 Па получим Qm = 369 м3/ч.

Кратность воздухообмена n50, ч-1, квартиры при Dpm = 50 Па определяется по формуле

n50 = Qm/Vh = 369/91 = 4 ч-1.

Следовательно, воздухопроницаемость наружных ограждений квартиры удовлетворяет требованиям СНиП 23-02 для жилых зданий с естественной вентиляцией и соответствует классу воздухопроницаемости «умеренная».

Из за большого объема этот материал размещен на нескольких страницах: 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27
