1 - распорки; 2 - петля; 3 - подвески; 4 - бетонные утолщения (d = 75 мм внутреннего железобетонного слоя); 5 - подкос

2 - Конструкция трехслойной панели на гибких связях

4

Порядок расчета

Конструкция ограждения содержит следующие теплопроводные включения: горизонтальные и вертикальные стыки, оконные откосы, утолщения внутреннего железобетонного слоя и гибкие связи (подвески, подкос, распорки).

Для определения коэффициента влияния отдельных теплопроводных включений предварительно рассчитаем по формуле (7) термические сопротивления отдельных участков панели:

в зоне утолщения внутреннего железобетонного слоя

Ry = 0,175/2,04 + 0,06/0,042 + 0,065/2,04 = 1,546 м2×°С/Вт;

по горизонтальному стыку

Rjng = 0,1/2,04 + 0,135/0,047 + 0,065/2,04 = = 2,95 м2×°С/Вт;

по вертикальному стыку

Rjnv = 0,175/2,04 + 0,06/0,047 + 0,065/2,04 = 1,394 м2×°С/Вт;

термическое сопротивление панели вдали от теплопроводных включений

Rkcon = 0,1/2,04 + 0,135/0,042 + 0,065/2,04 = 3,295 м2×°С/Вт.

Условное сопротивление теплопередаче вдали от теплопроводных включений

Rocon = 1/8,7 + 3,295 + 1/23 = 3,453 м2×°С/Вт.

Так как панель имеет вертикальную ось симметрии, то определение последующих величин осуществляем для половины панели.

Определим площадь половины панели без учета проема окна

А0 = 0,5 (2,8×2,7 - 1,48×1,51) = 2,66 м2.

Толщина панели dw = 0,3 м.

Определим площадь зон влияния Аi и коэффициент fi для каждого теплопроводного включения панели:

для горизонтального стыка

Rjng/Rkcon = 2,95/3,295 = 0,895.

По таблице H.3 fi = 0,1. Площадь зоны влияния по формуле (15)

Ai = 0,3×2×1,25 = 0,75 м2;

для вертикального стыка

Rjnv/Rkcon = 1,394/3,295 = 0,423.

По таблице H.3 fi = 0,375. Площадь зоны влияния по формуле (15)

Ai = 0,3×2,8 = 0,84 м2;

для оконных откосов при dF¢ = 0,065 м и dw¢ = 0,18 м, по таблице H.3 fi = 0,374. Площадь зоны влияния половины оконного проема с учетом угловых участков определяется по формуле (16)

Ai = 0,5[2×0,3×(1,53 + 1,56) + 3,14×0,32] = 1,069 м2;

для бетонных утолщений внутреннего железобетонного слоя в зоне подвески и петли при Ry¢/Rkcon = 1,546/3,295 = 0,469 по таблице H.3 fi = 0,78. Суммарную площадь зоны влияния утолщений подвески и петли находим по формуле (17)

Аi = (0,6 + 2×0,3)×(0,47 + 0,1) + (0,2 + 0,3 + 0,1)×(0,42 + 0,3 + 0,075) = 1,161 м2;

для подвески (диаметр стержня 8 мм) по таблице H.3 fi = 0,16, площадь зоны влияния по формуле (17)

Ai = (0,13 + 0,3 + 0,14)×(0,4 + 2×0,3) = 0,57 м2;

для подкоса (диаметр стержня 8 мм) по таблице H.3 fi = 0,16, по формуле (17)

Аi = (0,13 + 0,3)×(0,22 + 0,3 + 0,09) = 0,227 м2;

для распорок (диаметр стержня 4 мм) по таблице H.3 fi = 0,05.

При определении суммарной площади зоны влияния пяти распорок следует учитывать, что ширина зоны влияния со стороны стыка ограничена краем панели и составляет 0,09 м. По формуле (18)

Ai = 5(0,3 + 0,3)×(0,3 + 0,09) = 1,17 м2.

Рассчитаем r по формуле (14)

r = 1/{1 + [2/(3,453×2,66)]×(0,84×0,375 + 0,75×0,1 + 1,069×0,374 + 1,161×0,78 + 0,57×0,16 + 0,227×0,16 + 1,17×0,05)} = 0,71.

Приведенное сопротивление теплопередаче панели определим по формуле (11)

Ror = 0,71×3,453 = 2,45 м2×°С/Вт.

ПРИЛОЖЕНИЕ П

(обязательное)

ОПРЕДЕЛЕНИЕ ПРИВЕДЕННОГО СОПРОТИВЛЕНИЯ ТЕПЛОПЕРЕДАЧЕ НЕОДНОРОДНЫХ УЧАСТКОВ ТРЕХСЛОЙНЫХ ПАНЕЛЕЙ ИЗ ЛИСТОВЫХ МАТЕРИАЛОВ

В зонах соединительных элементов трехслойных панелей из листовых материалов (тавров, двутавров, швеллеров, z-образных профилей, стержней, болтов, обрамляющих торцы панелей элементов и прочее) условно полагается, что теплопередача через ограждение происходит двумя путями: преобладающая - через металлические включения и через утеплитель. Такое расчленение теплового потока позволяет представить прохождение теплоты через цепь, состоящую из последовательно и параллельно соединенных тепловых сопротивлений ri, °С/Вт, для которой возможно рассчитать общее сопротивление по следующим элементарным зависимостям:

r¢ + r" = r, °С/Вт; (П.1)

1/r¢ + 1/r" = 1/r, Вт/°C; (П.2)

Ro = rА, м2×°С/Вт. (П.3)

Наиболее распространенные тепловые сопротивления, встречающиеся в трехслойных панелях из листовых материалов, следует определять по формулам для:

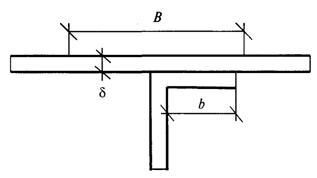

1) примыкания полки профиля к облицовочному металлическому листу

(П.4)

где

a - коэффициент теплоотдачи поверхности панели, Вт/(м2×°С);

lт - теплопроводность металла, Вт/(м×°С);

А = BL - площадь зоны влияния теплопроводного включения, м2, шириной В и длиной L, для профилей, когда В превышает ширину зоны теплового влияния профиля, L = 1 м;

d - толщина облицовочного листа, м;

при bB/2 > 2th(bB/2) » 1.

При примыкании полки металлического профиля теплопроводностью lт к неметаллическому листу с теплопроводностью lпт при lт >> lnm

r = r¢r"/(r¢ + r") - 1/(Aa);

r¢ = (d/lnm + 1/a)/(BL);

при В >> d; (П.5)

2) примыкания торца металлического стержня (болта) к облицовочному листу

r = {1/[2plmdf(b, r1, r2)]} - п/(Aa), (П.6)

где п - число болтов на расчетной площади;

r1 - радиус стержня, м;

r2 - радиус влияния болта, м.

Значения функции f(b, r1, r2) получают из графика рисунка П.1.

При r2 >> r1 f(b, r1, r2) = 1/[0,1 - ln(br1)];

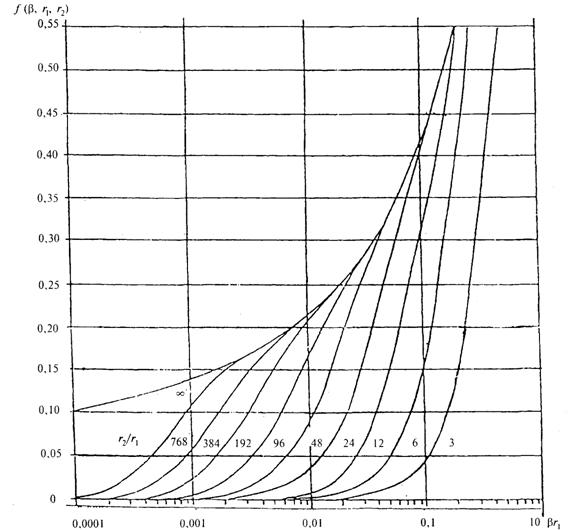

1 - Функция f(b, r1, r2)

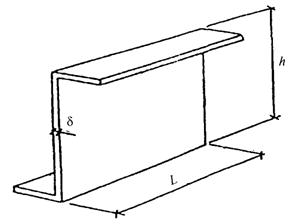

3) стенки профиля

r = h/(lmdL). (П.7)

Для стенки с перфорацией (круглые, прямоугольные, треугольные отверстия) в формулу следует подставлять

leqv = xlm,

где x - коэффициент, принимаемый по таблице П.1, h = r/с; r = у/(2с).

Для стенки с перфорацией (круглыми отверстиями радиусом с с расстоянием между центрами соседних отверстий 2с) в формулу (П.7) вместо lт следует подставить leqv = xlm;

4) металлического стержня

r = h/(lтpr12); (П.8)

5) примыкания металлического стержня к полке профиля

r = [ln(b/r1)]/(2plmd) при b >> r1; (П.9)

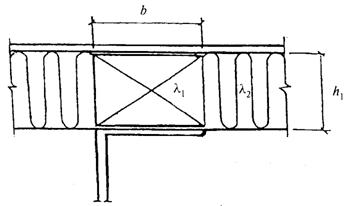

6) термовкладышей между облицовочным листом и полкой профиля

r = 1/{L[l1(b/h1) + l2(2/p)]}; (П.10)

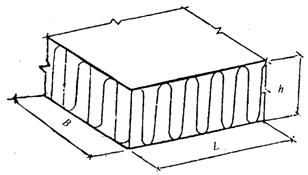

7) теплоизоляционного слоя

r = h/(linsBL), (П.11)

где lins - теплопроводность материала теплоизоляционного слоя, Вт/м×°С;

8) наружной и внутренней поверхностей панели

rext = 1/(aextA); rint = 1/(aintA). (П.12)

1 - Значения коэффициента x

b\h	0,1	0,2	0,3	0,4	0,5	0,6	0,7	0,8	0,9
0,4	0,932
0,5	0,954	0,829
0,6	0,966	0,869	0,731
0,7	0,973	0,895	0,777	0,638
0,8	0,978	0,913	0,811	0,684	0,547	0,412	0,286
0,9	0,982	0,926	0,836	0,720	0,618	0,479	0,322	0,201
1,0	0,984	0,936	0,856	0,750	0,625	0,491	0,355	0,226	0,107
1,1	0,986	0,944	0,873	0,774	0,655	0,523	0,385	0,249	0,119
1,2	0,988	0,950	0,885	0,794	0,681	0,552	0,413	0,272	0,131
1,3	0,989	0,955	0,895	0,811	0,703	0,577	0,438	0,291	0,143
1,4	0,990	0,959	0,904	0,825	0,723	0,600	0,462	0,310	0,155
1,5	0,991	0,962	0,912	0,838	0,740	0,620	0,487	0,328	0,166

Пример расчета
