Определить приведенное сопротивление теплопередаче панели с эффективным утеплителем (пенополистирол) и стальными обшивками промышленного здания.
Исходные данные
Размер панели 6´2 м. Конструктивные и теплотехнические характеристики панели:
толщина стальных обшивок 0,001 м, коэффициент теплопроводности lm = 58 Вт/(м×°С);
толщина пенополистирольного утеплителя 0,2 м, коэффициент теплопроводности l = 0,04 Вт/(м×°С).
Отбортовка листового материала вдоль протяженных сторон панели приводит к образованию теплопроводного включения типа IIб (рисунок Н.1), имеющего ширину а = 0,002 м.
Порядок расчета
Сопротивления теплопередаче вдали от включения Rocon и по теплопроводному включению Ro¢:
Rocon = 1/8,7 + 2×(0,001/58) + 0,2/0,04 + 1/23 = 5,16 м2×°С/Вт;
Ro¢ = 1/8,7 + (2×0,001 + 0,2)/58 + 1/23 = 0,162 м2×°С/Вт.
Значение безразмерного параметра теплопроводного включения по таблице Н.2
аlm/dl = 0,002×58/(0,2×0,04) = 14,5.
По таблице Н.2 по интерполяции определяем величину y
y = 0,43 + [(0,,43)4,5]/10 = 0,536.
Коэффициент ki по формуле (13)
ki = 1 + 0,536×0,22/(0,04×0,002×5,16) = 52,94.
Коэффициент теплотехнической однородности панели по формуле (12)
r = 1/{1 + [5,16/(12×0,162)]0,002×6×52,94} = 0,372.
Приведенное сопротивление теплопередаче по формуле (11)
Ror = 0,372×5,16 = 1,92 м2×°С/Вт.
Н.2 РАСЧЕТ КОЭФФИЦИЕНТА ТЕПЛОТЕХНИЧЕСКОЙ ОДНОРОДНОСТИ r ПО ФОРМУЛЕ (14) НАСТОЯЩЕГО СВОДА ПРАВИЛ
Пример расчета
Определить приведенное сопротивление теплопередаче Ror одномодульной трехслойной железобетонной панели на гибких связях с оконным проемом крупнопанельного жилого дома серии III-133.
Исходные данные

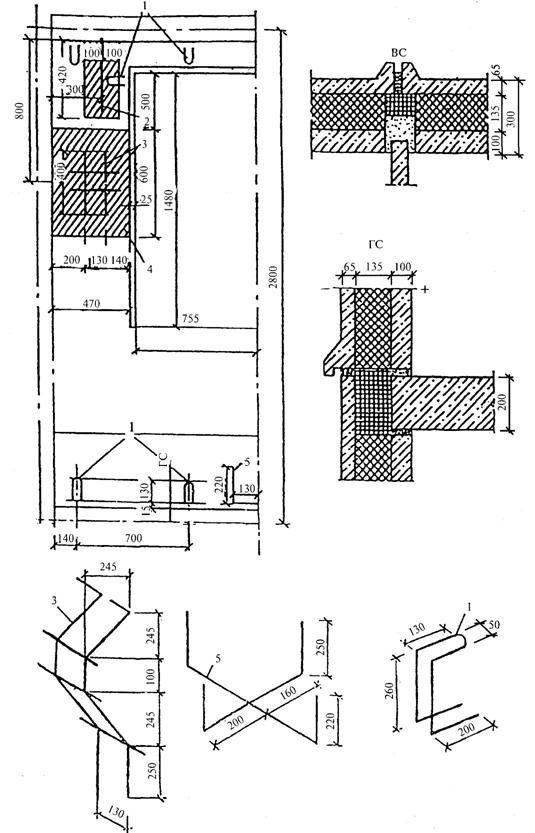

Панель толщиной 300 мм содержит наружный и внутренний железобетонные слои, которые соединены между собой двумя подвесками (в простенках), подкосом, расположенным в нижней зоне подоконного участка, и распорками: 10 - у горизонтальных стыков и 2 - в зоне оконного откоса (рисунок Н.2).
В таблице Н.4 приведены расчетные параметры панели.
В зоне подвесок и петель внутренний бетонный слой имеет утолщения, заменяющие часть слоя утеплителя.
2 - Определение коэффициента y
Схема теплопроводного включения по рисунку Н.1 | Значения коэффициента y при alm/dl (по рисунку Н.1) | |||||||||
0,25 | 0,5 | 1 | 2 | 5 | 10 | 20 | 50 | 150 | ||
I | 0,024 | 0,041 | 0,066 | 0,093 | 0,121 | 0,137 | 0,147 | 0,155 | 0,19 | |
IIб | - | - | - | 0,09 | 0,231 | 0,43 | 0,665 | 1,254 | 2,491 | |
III При с/d | 0,25 | 0,016 | 0,02 | 0,023 | 0,026 | 0,028 | 0,029 | 0,03 | 0,03 | 0,031 |
0,5 | 0,036 | 0,054 | 0,072 | 0,083 | 0,096 | 0,102 | 0,107 | 0,109 | 0,11 | |
0,75 | 0,044 | 0,066 | 0,095 | 0,122 | 0,146 | 0,161 | 0,168 | 0,178 | 0,194 | |
IV При с/d | 0,25 | 0,015 | 0,02 | 0,024 | 0,026 | 0,029 | 0,031 | 0,033 | 0,039 | 0,048 |
0,5 | 0,037 | 0,056 | 0,076 | 0,09 | 0,103 | 0,12 | 0,128 | 0,136 | 0,15 | |
0,75 | 0,041 | 0,067 | 0,01 | 0,13 | 0,16 | 0,176 | 0,188 | 0,205 | 0,22 |
3 - Определение коэффициента влияния fi
Вид теплопроводного включения | Коэффициент влияния fi | |||
Стыки | Без примыкания внутренних ограждений | С примыканием внутренних ограждений | ||
Без ребер | С ребрами толщиной, мм | |||
10 | 20 | |||
Rcm/Rkcon: | ||||
1 и более | 0 | 0,03 | 0,07 | 0,12 |
0,9 | 0,005 | 0,1 | 0,14 | 0,17 |
0,8 | 0,01 | 0,13 | 0,17 | 0,19 |
0,7 | 0,02 | 0,2 | 0,24 | 0,26 |
0,6 | 0,03 | 0,27 | 0,31 | 0,34 |
0,5 | 0,04 | 0,33 | 0,38 | 0,41 |
0,4 | 0,05 | 0,39 | 0,45 | 0,48 |
0,3 | 0,06 | 0,45 | 0,52 | 0,55 |
Оконные откосы | Без ребер | С ребрами толщиной, мм: | ||
10 | 20 | |||
dF¢/dw¢: | ||||
0,2 | 0,45 | 0,58 | 0,67 | |
0,3 | 0,41 | 0,54 | 0,62 | |
0,4 | 0,35 | 0,47 | 0,55 | |
0,5 | 0,29 | 0,41 | 0,48 | |
0,6 | 0,23 | 0,34 | 0,41 | |
0,7 | 0,17 | 0,28 | 0,35 | |
0,8 | 0,11 | 0,21 | 0,28 | |
Ry/Rkcon: | ||||
0,9 | 0,02 | - | - | |
0,8 | 0,12 | - | - | |
0,7 | 0,28 | - | - | |
0,6 | 0,51 | - | - | |
0,5 | 0,78 | - | - | |
Гибкие связи диаметром, мм: | ||||
4 | 0,05 | - | - | |
6 | 0,1 | - | - | |
8 | 0,16 | - | - | |
10 | 0,21 | - | - | |
12 | 0,25 | - | - | |
14 | 0,33 | - | - | |
16 | 0,43 | - | - | |
18 | 0,54 | - | - | |
20 | 0,67 | - | - | |
Примечания 1 В таблице приведены Rkcon, Rcm, Ry - термические сопротивления, м2 °С/Вт, соответственно панели вне теплопроводного включения, стыка, утолщения внутреннего железобетонного слоя, определяемые по формуле (8); dF¢ и dw¢ - расстояния, м, от продольной оси оконной коробки до ее края и до внутренней поверхности панели. 2 Промежуточные значения следует определять интерполяцией. | ||||
|
