Геоинформационные системы общий курс (стр. 5 )

Лист масштаба 1:формируют из листов, составляющих 1/36 часть карты миллионного масштаба. Их обозначают римскими цифрами от 1 до ХХХV1, которые ставят после номенклатуры карты миллионного масштаба.

Например, N-37 – ХХХ.

Номенклатуру листов масштаба 1:получают из листов, сформированных из 1/144 части от карты миллионного масштаба, которые нумеруют арабскими цифрами 1-144 и ставят номер после номенклатуры карты миллионного масштаба. Например, N-37-144.

Номенклатуры листов крупнее 1:строятся на ее основе, по алгоритму, аналогичному описанному выше.

Лист масштаба 1:50 000 есть ¼ от 1:, следовательно, добавляем прописную букву А, Б, В или Г к N-37-144: N-37-144 - А.

Лист масштаба 1:25 000 формируется из ¼ листа формата 1:50 000. Добавляем строчные буквы а, б,в или г: NА-в.

Лист масштаба 1:10 000 формируют из ¼ листа формата 1:25 000, добавляем арабские цифры (1,2,3 или 4) к номенклатуре 1:: NА-в-1.

Для получения масштаба 1:5 000 делим карту 1: на 256 листов, затем добавляем к номенклатуре карты стотысячного масштаба арабские цифры в скобках, например, N-37-

Рисунок 2.17 – Номенклатуры листов масштаба 1:и 1: 300 000

Рисунок 2.18 – Номенклатура трапеций средних масштабов

Номенклатура листов 1:2 000 образуется на основе листа масштаба 1:5 000. Лист делят на 9 листов, к номенклатуре добавляем в скобки строчные буквы русского алфавита - N-г).

Таблица 2.2 – Размеры листа карты

Примеры номенклатур крупных масштабов (рис. 2.19) приведены ниже.

Ä - NА. Å - N Б-б. Ò - N-37-144 - В-а-1.

Ó - N-37-144 – (256).

Рисунок 2.19 – Номенклатуры карт крупных масштабов

Севернее 60-й параллели листы карт масштабов 1:– 1:10 000 издаются сдвоенными, а севернее 76-й – счетверенными. При сдваивании листов карты масштаба 1:соединяется, нечетный по номенклатуре лист со следующим порядковым четным по номенклатуре листом. При сдваивании листов карт других масштабов соединяются листы, входящие в одну трапецию более мелкого масштаба.

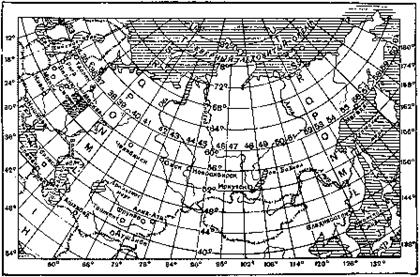

Рисунок 2.20 – Разграфка и номенклатура листов карты России

масштаба 1:1 000 000

Таблица 2.3 – Номенклатуры карт

2.5 Атрибутивные данные ГИС

Для решения задач ГИС недостаточно иметь только одни координатные данные. Кроме метрической информации объекты должны обладать временной и описательной информацией. Например, если объектом на карте является «город», то он может иметь название, характеризоваться численностью населения в данный момент времени и др. информацией. Совокупность всевозможных характеристик объектов составляет класс атрибутивных моделей ГИС. Они описывают тематические и временные характеристики объектов. Таблица, хранящая описательную информацию, называется таблицей атрибутов. Каждая строка таблицы соответствует одному объекту; каждый столбец – тематическому признаку; ячейка, находящаяся на пересечении строки и столбца, отражает значение определенного признака выбранного объекта. Важным атрибутом являются временные характеристики.

Временные атрибуты могут отражаться несколькими способами:

-  путем указания временного периода существования объекта с данными характеристиками, например, сток реки Томь с 1.05. по 15.10 равен 1570 куб. м;

-  путем соотнесения информации с определенным моментом времени, например, концентрация двуокиси азота в районе площади Революции 22.03.2001 г. в 15-00 равна 1.5 ПДК;

-  путем указания алгоритма изменения характеристик объекта, например, скорость изменения популяции тараканов описывается законом .

В зависимости от того, как отражается временная характеристика объекта, она может размещаться или в одной ячейке таблицы, или в целой таблице, или даже в нескольких связанных таблицах. Применение атрибутов позволяет решать ряд прикладных пользовательских задач, включая задачи фильтрации, поиска по запросам, формирование тематических карт и др. С помощью атрибутов можно классифицировать объекты.

Атрибутивное описание дополняет координатные данные, и вместе они создают полное описание модели предметной области ГИС. Атрибутами могут быть символы, числа, графические признаки объектов (цвет, рисунок, тип заливки и др.).

Связь атрибутивных и координатных данных производится по-разному. Часто используется четырехмерное пространство для представления характеристик объектов: первых два размера предназначены для координат Х и У, третий – для описательных атрибутов, а четвертый – для временных наборов данных. Третье и четвертое пространства могут быть многомерными таблицами.

Важный вопрос при формировании моделей данных ГИС /1/– достижение необходимой точности координатных и атрибутивных данных.

Под точностью в ГИС понимают близость данных, хранимых в базах данных ГИС, и соответствующих им истинных значений. Через понятие «точность представления данных» определяют важную характеристику моделей ГИС – «качество данных».

Имеется несколько показателей точности:

-  точность измерений,

-  точность вычислений,

-  точность представления.

Точность измерения определяется качеством измерительных приборов. Точность вычислений определяется количеством значимых цифр после запятой при расчетах. Точность представления описывается количеством разрядов, с помощью которых представляют координатные данные. Точность вычислений всегда может быть достаточно высокой, намного выше, чем, например, чувствительность измерительных приборов.

В стандарте качества цифровых карт учитываются следующие параметры:

-  позиционная точность;

-  точность атрибутов;

-  логическая непротиворечивость данных;

-  полнота сбора и представления;

-  происхождение данных.

Позиционная точность выражается степенью отклонения данных ГИС о местоположении объекта от истинного положения объекта на местности. Обычно точность карт определяется толщиной линии, с помощью которой выделяют объекты. Она принята равной 0,4 мм для карты масштаба 1:25 000, что соответствует 10 м на земной поверхности. Ошибка вносится как на этапе сбора информации, так и на этапе цифрования. Зная погрешности, вносимые на каждом этапе, можно оценить общую погрешность, суммируя квадраты отдельных погрешностей. Например, на шаге сбора информации ошибка равна 1 мм; на шаге формирования карты – 0,4 мм и на шаге цифрования – 0,1 мм. Общая позиционная погрешность равна 1,08 мм, что соответствует определенному расстоянию на местности в зависимости от масштаба:
