Теоретический вопрос:
Перечислите допущения и гипотезы, принимаемые в расчетах сопротивления материалов.
Задача:
Построить эпюру крутящих моментов в сечениях круглого вала и определить наиболее напряженный участок. По формуле Мкр = 0,2 d3 [τ] определить минимальный допустимый диаметр вала из условия прочности.
[τ] | М1 | М2 | М3 | М4 |
35 Н/мм2 | 1200 Нм | 450 Нм | 250 Нм | 500 Нм |
Билет № 14
Теоретический вопрос:
Сформулируйте закон Гука при растяжении и сжатии. Запишите его математически в виде формулы.
Задача:
Построить эпюру крутящих моментов в сечениях круглого вала и определить наиболее напряженный участок. По формуле Мкр = 0,2 d3 [τ] определить минимальный допустимый диаметр вала из условия прочности.
[τ] | М1 | М2 | М3 | М4 |
30 Н/мм2 | 100 Нм | 550 Нм | 250 Нм | 200 Нм |
Билет № 15
Теоретический вопрос:
Сформулируйте принцип смягченных границ (принцип Сен-Венана).
Задача:
Построить эпюру крутящих моментов в сечениях круглого вала и определить наиболее напряженный участок. По формуле Мкр = 0,2 d3 [τ] определить минимальный допустимый диаметр вала из условия прочности.
[τ] | М1 | М2 | М3 | М4 |
25 Н/мм2 | 600 Нм | 150 Нм | 250 Нм | 200 Нм |
Билет № 16
Теоретический вопрос:
Что такое полярный момент инерции плоской фигуры (плоского сечения)?
Задача:
Построить эпюру крутящих моментов в сечениях круглого вала и определить наиболее напряженный участок. По формуле Мкр = 0,2 d3 [τ] определить минимальный допустимый диаметр вала из условия прочности.
[τ] | М1 | М2 | М3 | М4 |
30 Н/мм2 | 550 Нм | 250 Нм | 150 Нм | 150 Нм |
Билет № 17
Теоретический вопрос:
Когда в деталях конструкций возникают контактные напряжения? Приведите примеры.
Задача:
Определите силу F, необходимую для пробивания пробойником диаметром a отверстия в листе металла толщиной δ. Предел прочности металла при срезе: [τ] = 360 МПа.
δ | а |
35 Н/мм2 | 8 мм |
Билет № 18
Теоретический вопрос:
Что такое «коэффициент запаса прочности» и как он определяется?
Задача:
Определите силу F, необходимую для пробивания пробойником диаметром a отверстия в листе металла толщиной δ. Предел прочности металла при срезе: [τ] = 360 МПа.
δ | а |
35 Н/мм2 | 14 мм |
Билет № 19
Теоретический вопрос:
Что такое «приведенная длина стержня» в формуле Эйлера для расчетов стержней на устойчивость? Приведите примеры.
Задача:
Определите силу F, необходимую для пробивания пуансоном диаметром a отверстия в листе металла толщиной δ. Предел прочности металла при срезе: [τ] = 360 МПа.
δ | а |
35 Н/мм2 | 12 мм |
Билет № 20
Теоретический вопрос:
В чем отличие между чистым и поперечным изгибом бруса?
Задача:
Определите силу F, необходимую для пробивания пробойником диаметром a отверстия в листе металла толщиной δ. Предел прочности металла при срезе: [τ] = 360 МПа.
δ | а |
35 Н/мм2 | 15 мм |
Билет № 21
Теоретический вопрос:
Что такое «модуль продольной упругости Е» и в каких единицах он измеряется?
Задача:

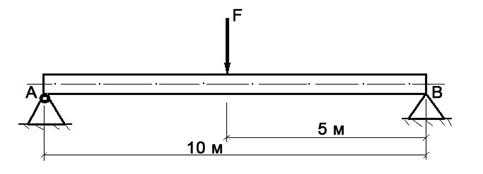

Построить эпюру изгибающих моментов и выполнить расчет бруса на прочность, при условии, что предельно допустимое нормальное напряжение при изгибе: [σ] ≤ 100 МПа. Брус невесомый.
F | Диаметр бруса d |
150 Н | 0,1 м |
Билет № 22
Теоретический вопрос:
Сформулируйте закон Гука при кручении. Запишите его математически в виде формулы.
Задача:
Построить эпюру изгибающих моментов и выполнить расчет бруса на прочность, при условии, что предельно допустимое нормальное напряжение при изгибе: [σ] ≤ 100 МПа. Брус невесомый.
F | Диаметр бруса d |
3000 Н | 0,15 м |
Билет № 23
Теоретический вопрос:
Перечислите основные виды деформаций, и какими внешними нагрузками они вызываются.
Задача:

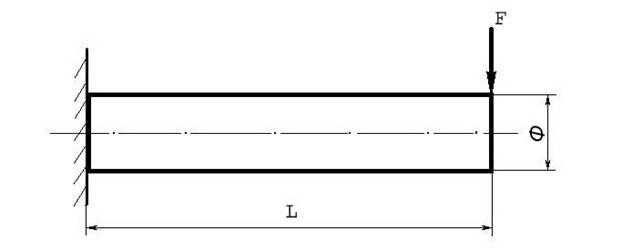

Построить эпюру изгибающих моментов и выполнить расчет бруса на прочность, при условии, что предельно допустимое нормальное напряжение при изгибе: [σ] ≤ 100 МПа. Брус невесомый.
F | L | Ф (диаметр бруса) |
580 Н | 5 м | 10 см |
Билет № 24
Теоретический вопрос:
Сформулируйте гипотезу плоских сечений Бернулли.
Задача:
Построить эпюру изгибающих моментов и выполнить расчет бруса на прочность, при условии, что предельно допустимое нормальное напряжение при изгибе: [σ] ≤ 100 МПа. Брус невесомый.
F | L | Ф (диаметр бруса) |
180 Н | 15 м | 10 см |
Билет № 25
Теоретический вопрос:
В чем заключается метод сечений, применяемый при расчетах в сопротивлении материалов?
Задача:
Построить эпюру изгибающих моментов и выполнить расчет бруса на прочность, при условии, что предельно допустимое нормальное напряжение при изгибе: [σ] ≤ 100 МПа. Брус невесомый.
F | L | Ф (диаметр бруса) |
5000 Н | 5 м | 10 см |
Билет № 26
Теоретический вопрос:
Сформулируйте закон Гука при растяжении и сжатии. Приведите формулу.
Задача:
Построить эпюру изгибающих моментов и выполнить расчет бруса на прочность, при условии, что предельно допустимое нормальное напряжение при изгибе: [σ] ≤ 100 МПа. Брус невесомый.
|
