Комплект контрольно-оценочных средств по учебной дисциплине ОП.02 Техническая механика (стр. 4 )

№

п/п

Задание (вопрос)

Инструкция по выполнению заданий № 1-4: соотнесите содержание столбца 1 с содержанием столбца 2. Запишите в соответствующие строки бланка ответов букву из столбца 2, обозначающую правильный ответ на вопросы столбца 1. В результате выполнения Вы получите последовательность букв. Например,

1.

Установите соответствие между рисунками и определениями:

Рисунки Определения

1. Рис.1 А. Изгиб

2. Рис.2 Б. Сжатие

В. Растяжение

1 – В

2 – Б

2.

Установите соответствие между рисунками и выражениями для расчета проекции силы на ось ОУ

Силы Проекции

1. F1 А. 0

2. F2 Б. - F

3. F3 В. - F sin 45°

Г. F cos 45°

1– А

2– В

3 –Б

3.

Установите соответствие между рисунками и направлениями моментов пар

Рисунки

1. Рис.1

2. Рис.2

3. Рис.3

Направление

А– Положительное направление

Б – Отрицательное направление

В – Нет вариантов

1– А

2– Б

3– А а а в

4.

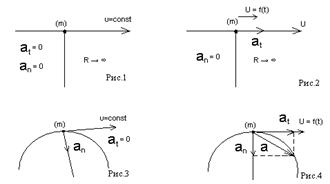

Установите соответствие между рисунками и определениями:

Рисунки

1. Рис.1

2. Рис.2

3. Рис.3

4. Рис.4

Направление

А– Неравномерное

криволинейное

движение

Б – Равномерное движение

В – Равномерное

Криволинейное

движение

Г – Неравномерное

движение

Д – Верный ответ

не приведен

1 – Б

2 – Г

3– В

4– А

Инструкция по выполнению заданий № 5 -23: выберите цифру, соответствующую правильному варианту ответа и запишите ее в бланк ответов.

5.

Укажите, какую характеристику движения поездов можно определить на карте железнодорожных линий?

1.Траекторию движения

2. Расстояние между поездами

3. Путь, пройденный поездом

4. Характеристику движения нельзя определить

1

6.

Укажите, в каком случае не учитывают деформации тел.

1. При исследование равновесия.

2. При расчете на прочность

3. При расчете на жесткость

4. При расчете выносливости

1

7.

Укажите, какое изображение вектора содержит все элементы, характеризующие силу:

1. Рис 1

2. Рис 2

3. Рис 3

4. Рис 4

3

8.

Укажите, как взаимно расположена равнодействующая и уравновешенная силы?

1. Они направлены в одну сторону

2. Они направлены по одной прямой в противоположные стороны

3. Их взаимное расположение может быть произвольным

4. Они пересекаются в одной точке

2

9.

Укажите, почему силы действия и противодействия не могут взаимно уравновешиваться?

1. Эти силы не равны по модулю

2. Они не направлены по одной прямой

3. Они не направлены в противоположные стороны

4. Они принадлежат разным телам

4

10.

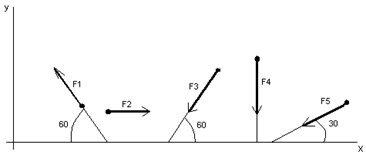

Выбрать выражение для расчета проекции силы F5 на ось Ох

1. –F5 cos 30°

2. F5 cos 60°

3. –F5 cos 60°

4. F5 sin 120°

1

11.

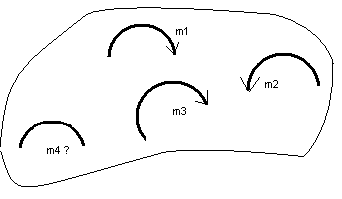

Тело находится в равновесии

m1 = 15Hm; m2 = 8Hm; m3 = 12Hm; m4 = ?

Определить величину момента пары m4

1. 14Hm

2. 19Hm

3. 11Hm

4. 15Hm

2

12.

Произвольная плоская система сил приведена к главному вектору FΣ и главному моменту MΣ.

Чему равна величина равнодействующей?

FΣ = 105 кН

MΣ = 125 кНm

1. 25 кН

2. 105 кН

3. 125 кН

4. 230 кН

2

13.

Чем отличается главный вектор системы от равнодействующей той же системы сил?

1. Величиной

2. Направлением

3. Величиной и направлением

4. Точкой приложения

4

14.

Сколько неизвестных величин можно найти, используя уравнения равновесия пространственной системы сходящихся сил?

1. 6

2. 2

3. 3

4. 4

2

15.

что произойдет с координатами Хс и Ус, если увеличить величину основания треугольника до

90 мм?

1. Хс и Ус не изменятся

2. Изменится только Хс

3. Изменится только Ус

4. Изменится и Хс, и Ус

2

16

Точка движется по линии ABC и в момент t занимает положение B.

Определите вид движения точки

аt = const

1. Равномерное

2. Равноускоренное

3. Равнозамедленное

4. Неравномерное

3

17.

По какому из уравнений, пользуясь методом сечений, можно определить продольную силу в сечении?

1.

2.

3.

4.

3

18.

Укажите, какой знак имеет площадь отверстий в формуле для определения центра тяжести

1. Знак минус

2. Знак плюс

3. Ни тот не другой

1

19.

Укажите, какая деформация возникла в теле если после снятия нагрузки размеры и форма тела полностью восстановились?

1. Упругая деформация

2. Пластическая деформация

3. Деформация не возникала

1

20.

Укажите, почему произошло искривление спицы под действием сжимающей силы?

1. Из-за недостаточной прочности

2. Из-за недостаточной жесткости

3. Из-за недостаточной устойчивости.

4. Из-за недостаточной выносливости

3

21.

Укажите, как изменится вращающий момент М, если при одной и той же мощности уменьшит угловую скорость вращения вала.

1. Вращающий момент уменьшится

2. Вращающий момент увеличится

3. Вращающий момент равен нулю

4. Нет разницы

2

22.

Укажите, какая составляющая ускорения любой точки твердого тела равна нулю при равномерном вращении твердого тела вокруг неподвижной оси.

1. Нормальное ускорение

2. Касательное ускорение

3. Полное ускорение

4. Ускорение равно нулю

2

23.

Как называется способность конструкции сопротивляться упругим деформациям?

1. Прочность

2. Жесткость

3. Устойчивость

4. Износостойкость

2

№

п/п

Задание (вопрос)

Инструкция по выполнению заданий № 24-30: В соответствующую строку бланка ответов запишите ответ на вопрос, окончание предложения или пропущенные слова.

24.

Допишите предложение:

Парой сил называют две параллельные силы равные по ….. и направленные в противоположные стороны.

1. Модулю

25.

Допишите предложение:

Тело длина которого значительно больше размеров поперечного сечения принято называть брусом или …..

1. Стержнем

26.

Допишите предложение:

Условие прочности состоит в том, что рабочие (расчетные) напряжения не должны превышать …..

Допускаемого напряжения

27.

Допишите предложение:

Кручение - это вид деформации, при котором в поперечных сечениях бруса возникает один внутренний силовой фактор …..

Крутящий момент

28.

Допишите предложение:

При чистом изгибе в поперечных сечениях балки возникает один внутренний силовой фактор - …..

Изгибающий момент

29.

Допишите предложение:

Сила инерции точки равна по величине произведению массы точки на ее ускорение и направленно в сторону, противоположную …..

1. Ускорению

30.

Допишите предложение:

Работа силы на прямолинейном перемещении равна произведению ….. на величину перемещения и на косинус угла между направлением силы и направлением перемещения.

1. Модуля силы

Оценка в пятибалльной шкале

Критерии оценки

Количество правильно данных вопросов

«2»

Выполнено менее 70% задания

Даны верные ответы менее, чем на 21 вопрос

«3»

Выполнено70-79% задания

Даны верные ответы на 21 - 24 вопроса

«4»

Выполнено 80-89% задания

Даны верные ответы на 25 - 27 вопросов

«5»

Выполнено более 90% задания

Данные верные ответы на 28 вопросов и более
