Комплект контрольно-оценочных средств по учебной дисциплине ОП.02 Техническая механика (стр. 3 )

№

п/п

Задание (вопрос)

Инструкция по выполнению заданий № 1-4: соотнесите содержание столбца 1 с содержанием столбца 2. Запишите в соответствующие строки бланка ответов букву из столбца 2, обозначающую правильный ответ на вопросы столбца 1. В результате выполнения Вы получите последовательность букв. Например,

1.

Установить соответствие между рисунками и определениями

м Рис. 3 м

Рисунок. Определение

1.Рис. 1 А. Изгиб

2.Рис. 2 Б. Сжатие

3.Рис. 3 В. Растяжение

Г. Кручение

1 – В

2 – Б

3 – А

2.

Установить соответствие между рисунками и выражениями для расчета проекции силы на ось ОХ

Силы Проекции сил

1. F1 А. 0

2. F2 Б. - F

3. F3 В. - F sin 35°

Г. - F cos 35°

1 – Б

2 – А

3 – Г

3.

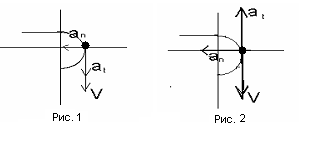

Установить соответствие между рисунками и видами движения точки.

Рис.

1.Рис.1

2.Рис.2

3.Рис.3

Виды движения

А. Равномерное

Б. Равноускоренное

В. Равнозамедленное

1 – Б

2 – В

4.

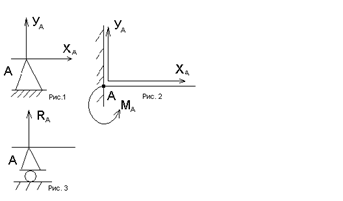

Установите соответствие между рисунком и определением:

Рис. Определение

1. Рис.1 А. Жесткая заделка

2. Рис.2 Б. Неподвижная

опора

3. Рис.3 В. Подвижная

опора

Г. Вид опоры не

определен

1 – Б

2 – А

3 – В

Инструкция по выполнению заданий № 5 -23: выберите цифру, соответствующую правильному варианту ответа и запишите ее в бланк ответов.

5.

Укажите, какое движение является простейшим.

1. Молекулярное

2. Механическое

3. Движение электронов

4. Отсутствие движения

2.

6.

Укажите, какое действие производят силы на реальные тела.

1. Силы, изменяющие форму и размеры реального тела

2. Силы, изменяющие движение реального тела

3. Силы, изменяющие характер движения и деформирующие реальные тела

4. Действие не наблюдаются

3.

7.

Укажите, признаки уравновешивающая силы?

1. Сила, производящая такое же действие как данная система сил

2. Сила, равная по величине равнодействующей и направленная в противоположную сторону

3. Признаков действий нет

2.

8.

Укажите, к чему приложена реакция опоры

1. К самой опоре

2. К опирающему телу

3. Реакция отсутствует

2.

9.

Укажите, какую систему образуют две силы, линии, действия которых перекрещиваются.

1. Плоскую систему сил

2. Пространственную систему сил

3. Сходящуюся систему сил

4. Система отсутствует

3.

10.

Укажите, чем можно уравновесить пару сил?

1. Одной силой

2. Парой сил

3. Одной силой и одной парой

2.

11.

Укажите, что надо знать чтобы определить эффект действия пары сил?

1. Величину силы и плечо пары

2. Произведение величины силы на плечо

3. Величину момента пары и направление

4. Плечо пары

3.

12.

Укажите опору, которой соответствует составляющие реакций опоры балки

1. Шарнирно-неподвижная

2. Шарнирно-подвижная

3. Жесткая заделка

3.

13.

Нормальная работа зубчатого механизма была нарушена из-за возникновения слишком больших упругих перемещений валов. Почему нарушилась нормальная работа передачи

1. Из-за недостаточной прочности

2. Из-за недостаточной жесткости валов

3. Из-за недостаточной устойчивости валов

1.

14.

Укажите вид изгиба, если в поперечном сечении балки возникли изгибающий момент и поперечная сила

1. Чистый изгиб

2. Поперечный изгиб

2.

15.

Точка движется из А в В по траектории, указанной на рисунке. Укажите направление скорости точки?

1. Скорость направлена по СК

2. Скорость направлена по СМ

3. Скорость направлена по СN

4. Скорость направлена по СО

3.

16.

Укажите, в каком случае материал считается однородным?

1. Свойства материалов не зависят от размеров

2. Материал заполняет весь объем

3. Физико-механические свойства материала одинаковы во всех направлениях.

4. Температура материала одинакова во всем объеме

3.

17.

Укажите, как называют способность конструкции сопротивляться упругим деформациям?

1. Прочность

2. Жесткость

3. Устойчивость

4. Выносливость

3.

18.

Укажите, какую деформацию получил брус, если после снятия нагрузки форма бруса восстановилась до исходного состояния?

1. Незначительную

2. Пластическую

3. Остаточную

4. Упругую

4.

19.

Укажите точную запись условия прочности при растяжении и сжатии?

1. σ = N/A = [σ]

2. σ = N/A≤ [σ]

3. σ = N/A≥ [σ]

4. σ = N/A> [σ]

2.

20.

Укажите, какие механические напряжения в поперечном сечении бруса при нагружении называют «нормальными»

1. Возникающие при нормальной работе

2. Направленные перпендикулярно площадке

3. Направленные параллельно площадке

4. Лежащие в площади сечения

2.

21.

Укажите, что можно сказать о плоской системе сил, если при приведении ее к некоторому центру главный вектор и главный вектор и главный момент оказались равными нулю?

1. Система не уравновешена

2. Система заменена равнодействующей

3. Система заменена главным вектором

4. Система уравновешена

4.

22.

Укажите, как называется и обозначается напряжение, при котором деформации растут при постоянной нагрузке?

1. Предел прочности,σβ

2. Предел текучести, σт

3. Допускаемое напряжение, [σ]

4. Предел пропорциональности, σпц

2.

23.

Указать по какому из уравнений, пользуясь методом сечений, можно определить продольную силу в сечении?

1. Qх = ΣFkx

2. Qy = ΣFky

3. N = ΣFkz

4. Mk = ΣMz(Fk)

3.

№

п/п

Задание (вопрос)

Инструкция по выполнению заданий № 24-30: В соответствующую строку бланка ответов запишите ответ на вопрос, окончание предложения или пропущенные слова.

24.

Допишите предложение:

Плечо пары – кратчайшее …, взятое по перпендикуляру к линиям действия сил.

1. Расстояния

25.

Допишите предложение:

Условие равновесия системы пар моментов состоит в том, что алгебраическая сумма моментов пар равняется … .

1. Нулю

26.

Допишите предложение:

Напряжение характеризует … и направление внутренних сил, приходящихся на единицу площади в данной точке сечения тела.

1. Величину

27.

Допишите предложение:

Растяжение или сжатие – это такой вид деформации стержня, при котором в его поперечны сечениях возникает один внутренний силовой фактор - …сила.

1. Продольная

28.

Допишите предложение:

При вращательном движении твердого тела вокруг неподвижной оси траектория всех точек, не лежащих на оси вращения, представляют собой … .

1. Окружность

29.

Допишите предложение:

Работа пары сил равна произведению … на угол поворота, выраженный в радианах.

1. Момента

30.

Допишите предложение:

Мощность при вращательном движении тела равна произведению вращающего момента на ….

1. Угловую скорость
