. (5.11)

Следует еще раз обратить внимание на то, что величина (среднее время пребывания реагентов в проточном реакторе, характеризующее для реактора вытеснения продолжительность прохождения потоком расстояния от входа в реактор до некоторой точки z на оси реактора) по физическому смыслу отличается от величины τ в правой части уравнения (5.9) – времени, в течение которого в некоторой фиксированной точке внутри реактора происходит изменение параметров процесса. Условно можно рассматривать как некоторую «внутреннюю» характеристику реактора, непосредственно связанную с его размерами, а τ – как «внешнюю» характеристику, никак не зависящую от конструктивных особенностей реактора.

Говоря о среднем времени пребывания для реактора идеального вытеснения, следует помнить, что в силу первого допущения о плоском профиле линейных скоростей действительное время пребывания всех частиц потока в аппарате будет одинаковым и как раз равным . Однако, для единообразия в дальнейшем для всех проточных реакторов, и в том числе для реактора идеального вытеснения, будем использовать как удобную характеристику, пропорциональную объему реактора.

Уравнение (5.11) для стационарного режима реактора идеального вытеснения можно проинтегрировать относительно :

(5.12)

или, если J – исходный реагент,

(5.13)

Уравнения (5.12), (5.13) по виду напоминают уравнения (5.2), (5.3) для периодического реактора идеального смешения.

Если считать, что элементарный объем dV, для которого составлялся материальный баланс, может двигаться вместе с потоком, в поршневом режиме он может рассматриваться как своеобразный периодический микрореактор идеального смешения, время проведения реакции в котором равно среднему времени пребывания реагентов в реакторе идеального вытеснения.

Уравнения (5.12) и (5.13) могут быть использованы для расчета размеров изотермического реактора идеального вытеснения и глубины протекающего в нем процесса.

Пример 5.2. Определить среднее время пребывания реагентов в проточном реакторе идеального вытеснения для условий примера 5.1 (реакция второго порядка 2А R + S, кинетическое уравнение wrA = 2,5сА2, сА0 = 4 кмоль/м3, хА,f = 0,8).

Решение. Используем для расчета уравнение (5.13):

Таким образом, для достижения аналогичных результатов значения = V/v для реактора идеального вытеснения (0,4 ч) существенно меньше, чем значение для проточного реактора идеального смешения.

Пример 5.3. Уравнения материального баланса (5.18) и (5.19) могут быть использованы не только для определения среднего времени пребывания и размеров реакционного пространства при заданной глубине химического превращения (проектный расчет). Но и для решения обратной задачи (поверочного расчета) при заданных размерах аппарата для определения реакционного состава на выходе из него.

Приведем примеры аналитического решения математической модели (5.18) и (5.19) для некоторых частных случаев.

Простая элементарная реакция А R. Скорость такой реакции wrA = kсAсB. Подставляем это кинетическое уравнение в уравнение материального баланса

и интегрируем

Тогда

и

Обратимая реакция А R. При условии, что cR,0 = 0,

Подставим это значение wrA в формулу (5.12):

Интеграл может быть записан в таком виде:

Из последнего выражения

или

откуда

Параллельная реакция . Для этой реакции скорость по компоненту A wrA = (k1 + k2)cA и выражения для сА и хА будут:

Выражение скорости по компоненту R

Интегрируя левую часть равенства в пределах от cR,0 до cR и правую – от нуля до (при этом cR,0 = 0), получим

Аналогично находим

§ 5.3. Сравнение эффективности проточных реакторов
идеального смешения и идеального вытеснения

Как видно из примеров 5.1 и 5.2, при одинаковых условиях проведения одной и той же реакции для достижения равной глубины превращения среднее время пребывания реагентов в проточном реакторе идеального смешения больше, чем в реакторе идеального вытеснения. Этот факт легко может быть объяснен характером распределения концентрации реагентов по объему указанных реакторов. Если в проточном реакторе идеального смешения концентрации во всех точках равны конечной концентрации (рис. 5.6, линия 1), то в реакторе идеального выяснения в двух соседних точках на оси реактора концентрации реагентов уже отличаются (линия 2). Например, в соответствии с уравнением (5.12) в случае реакции первого порядка (wrA = kсА) формула распределения концентрации реагента А по длине реактора идеального вытеснения имеет вид

Скорость реакции, согласно закону действующих масс, пропорциональна концентрации реагентов. Следовательно, в реакторе идеального вытеснения она всегда выше, чем в проточном реакторе идеального смешения. А при большей скорости протекания реакции для достижения той же глубины превращения требуется меньшее время пребывания реагентов в реакторе.

Более наглядно эти положения можно проиллюстрировать, сравнивая среднее время пребывания реагентов в проточных реакторах как площади геометрических фигур.

Сравним эффективность работы идеальных проточных реакторов для случая проведения в них простых реакций, не осложненных побочными взаимодействиями. Зададимся одинаковой степенью превращения исходного реагента, и будем считать более эффективным тот реактор, в котором для достижения заданных результатов требуется меньшее среднее время пребывания = V/v.

Рис. 5.6. Распределение вдоль оси реактора
концентрации исходного реагента в проточных реакторах
идеального смешения (1) и идеального вытеснения (2)

Для проточного реактора идеального смешения при заданной глубине превращения (концентрации исходного реагента А в выходном потоке сА,f или соответствующей степени превращения хА,f) среднее время пребывания τ в соответствии с уравнениями (5.5) и (5.7) можно определить как произведение двух постоянных величин:

или

т. е. геометрически представить в виде прямоугольника с соответствующими сторонами.

Для стационарного реактора идеального вытеснения

или

т. е. величина B как определенный интеграл выражается геометрически площадью криволинейной трапеции, ограниченной прямыми cA = cA,f, cA = cA,0, графиком функции l/wrA = f(cA) и осью абсцисс (см. рис. 5.7, а). Или в соответствии с уравнением (5.7), площадью криволинейной трапеции, ограниченной прямыми хА = 0, хА = xA,f графиком функции l/wrA = f(хА) и осью абсцисс (см. рис. 5.7, б).

Из рис. 5.7 видно, что площади криволинейных трапеций, соответствующие B, меньше площадей прямоугольников, соответствующих С, причем разница тем больше, чем больше достигаемая в реакторе степень превращения исходного реагента. Следовательно, при равном объемном расходе для достижения одинаковых результатов реактор идеального вытеснения должен иметь меньший объем, чем проточный реактор идеального смешения. Интенсивность реактора идеального вытеснения (1 = П / У = vcA,0xA/V) будет выше. Объяснить это можно более высокой скоростью реакции в реакторе вытеснения вследствие более высокой концентрации реагентов, одинаковых результатов. Реактор идеального вытеснения должен иметь меньший объем, чем проточный реактор идеального смешения. Интенсивность реактора идеального вытеснения (1 = П / У = ucA,0xA/V) будет выше. Объяснить это можно более высокой скоростью реакции в реакторе вытеснения вследствие более высокой концентрации реагентов.

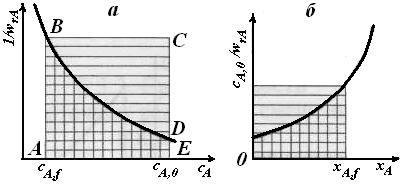

Рис. 5.7. Графическое сравнение проточных реакторов идеального смешения и идеального вытеснения как площадей геометрических фигур.

Однако не всегда стремятся к поддержанию более высоких концентраций исходных реагентов. Так, в § 3.3 было показано, что при проведении параллельных реакций разного порядка, в том случае, если порядок целевой реакции меньше порядка побочной реакции (n1 < п2), при низких концентрациях исходных реагентов обеспечиваются более высокие значения дифференциальной селективности (см., например, рис. 3.1).

Сравним проточные реакторы идеального вытеснения и идеального смешения при проведении параллельных реакций разного порядка

(I)

по выходу целевого продукта R. Будем считать, что в обоих типах реакторов достигается одинаковая степень превращения исходного реагента А (т. е. заранее примем, что B < c).

Выход целевого продукта R для параллельных реакций (I)

(5.14)

[см. уравнение (1.11)].

Достигаемая на выходе из реактора концентрация целевого продукта cR будет определяться, с одной стороны, выбранным типом реактора, а с другой – кинетическими особенностями реакции (I), которые могут быть учтены через дифференциальную селективность φ', равную отношению скорости расходования реагента А на целевую реакцию к общей скорости его расходования. Для удобства дальнейшего рассмотрения представим систему стехиометрических уравнений (I) в эквивалентном виде:

(Ia)

(это нужно сделать, если стехиометрические коэффициенты а1 и а2 не равны). Скорость расходования А на целевую реакцию можно выразить через скорость образования целевого продукта, которая в соответствии с определением скорости [см. уравнение (3.3)] равна

Тогда (5.15)

Проинтегрировав дифференциальное уравнение (5.15), получим зависимость концентрации cR от дифференциальной селективности φ':

Подставляя выражение для cR в уравнение (5.14), получим

(5.16)

Дифференциальная селективность φ', стоящая под знаком интеграла, является в общем случае убывающей или возрастающей функцией концентрации исходного реагента А, и в том случае, если концентрация сА не постоянна, для определения ФR нужно провести интегрирование этой функции. В частности, такую операцию необходимо сделать при расчете выхода продукта R в реакторе идеального вытеснения. Если сА постоянна по объему реактора и во времени (в стационарном реакторе идеального смешения), то и дифференциальная селективность φ' будет характеризоваться постоянным числовым значением, следовательно, уравнение (5.16) для реактора идеального смешения можно упростить:

. (5.17)

Выход целевого продукта ФR, определенный по уравнениям (5.16) для реактора идеального вытеснения и (5.17) для реактора идеального смешения, можно представить графически в виде площадей криволинейной трапеции (ФR,B) и прямоугольника (ФR,С). Соотношение между этими площадями зависит от характера функции φ'(cА).

Если порядок целевой реакции превышает порядок побочной параллельной реакции (n1 > n2), выход целевого продукта ФR выше в реакторе идеального вытеснения (рис. 5.8, а). При этом, как указано выше, и среднее время пребывания для достижения заданной степени превращения реагентов меньше, чем в реакторе идеального смешения.

Если порядок целевой реакции меньше порядка побочной реакции (n1 < п2), более высокое значение выхода целевого продукта достигается в реакторе идеального смешения (рис. 5.8, б). Однако в рассматриваемом случае, т. е. при одинаковой степени превращения исходного реагента, среднее время пребывания cр в реакторе идеального смешения больше, чем в реакторе идеального вытеснения.

Если целевая и побочная реакции имеют одинаковый порядок (n1= n2), выход целевого продукта при равной степени превращения исходного реагента не зависит от типа выбранного реактора (рис. 5.8, в).

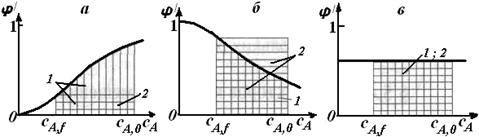

Рис. 5.8. Графическое сравнение выхода целевого продукта
в проточных реакторах идеального вытеснения (1) и идеального смешения (2) при проведении параллельных реакций разного порядка

Проведенное сравнение показывает, что в ряде случаев для достижения высокого выхода целевого продукта эффективнее реактор идеального вытеснения, а иногда реактор идеального смешения. При этом следует отметить, что даже при достижении более высокого выхода целевого продукта при равной степени превращения реактор идеального смешения имеет больший объем, чем реактор идеального вытеснения.

При сравнении не учитывался ряд факторов, ограничивающих применение аппаратов, работающих в режиме, близком к идеальному вытеснению. К ним следует отнести, например, большое гидравлическое сопротивление трубчатых реакторов, трудность чистки таких аппаратов и т. д. Конструктивно проточные аппараты с интенсивным перемешиванием проще, но обладают тем характерным недостатком, что в них устанавливается низкая концентрация исходного реагента (равная конечной) и, следовательно, низкой будет скорость химической реакции. Для использования преимуществ реакторов смешения и в то же время поддержания в реакционной системе более высоких концентраций реагентов можно создать каскад реакторов идеального смешения последовательным включением нескольких реакторов.

§ 5.4. Каскад реакторов идеального смешения

Каскад представляет собой несколько последовательно соединенных проточных реакторов (секций) идеального смешения (рис. 5.9). Реакционная смесь проходит через все секции. Можно рассматривать в качестве примера такой модели не только систему последовательно расположенных отдельных аппаратов, но и проточный реактор, тем или иным образом разделенный внутри на секции, в каждой из которых осуществляется перемешивание реакционной смеси (рис. 5.10). Например, близка к такому типу аппарата тарельчатая барботажная колонна.

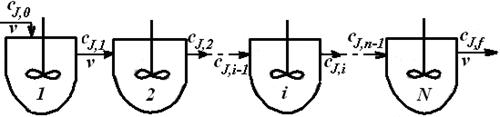

Рис. 5.9. Схема каскада реакторов идеального смешения

Pиc. 5.10. Схема секционного аппарата
с перемешиванием

Для каскада реакторов идеального смешения должны выполняться следующие допущения об идеальности:

· в каждой секции каскада выполняются условия реактора идеального смешения, т. е. мгновенное изменение параметров процесса, равенство параметров во всех точках секции и в потоке, выходящем из нее;

· отсутствие обратного влияния: каждый последующий реактор не влияет на предыдущий.

На рис. 5.11 сравнивается характер изменения концентрации исходного реагента при прохождении реакционной смеси через различные реакторы.

Рис. 5.11. Изменение концентрации реагента при прохождении реакционной смеси через последовательные секции единичного реактора идеального смешения (1), реактора идеального вытеснения (2) и каскада реакторов идеального смешения (3)

Математическая модель каскада реакторов идеального смешения, работающего в изотермическом режиме, представляет собой систему уравнений материального баланса по какому-либо участнику реакции, включающую, по меньшей мере, N уравнений по числу секций каскада.

Уравнения материального баланса для любой секции каскада однотипны. Материальный баланс по компоненту J для i-й секции в стационарном режиме работы каскада имеет вид

(5.18)

[см. уравнение (5.6)] или

где i – среднее время пребывания реакционной смеси в i-й секции;
V – реакционный объем i-й секции; CJ, j–1 – концентрация участника реакции J на входе в i-ю секцию, равная концентрации на выходе из (i–1)-й секции; сJ,i – концентрация компонента J на выходе из i-й секций.

Расчет каскада реакторов идеального смешения обычно сводится к определению числа секций заданного объема, необходимых для достижения определенной глубины превращения, или к определению состава реакционной смеси на выходе из i-й секции каскада.

Допущения об отсутствии обратного влияния в каскаде реакторов идеального смешения существенно упрощают расчет. Он сводится к последовательному решению уравнений материального баланса для каждой секции относительно концентрации реагента (или продукта) на выходе. Выходной параметр для первой секции (концентрация сJ,i), полученный из первого уравнения, является входным параметром для второй секции, выходной параметр второй секции – входным для третьей и т. д.

Различают аналитический метод и численные методы расчета каскада. Применение аналитического метода возможно в том случае, если уравнения материального баланса могут быть аналитически решены относительно концентрации сJ. Это можно сделать, например, если протекающие реакции описываются кинетическими уравнениями первого или второго порядка. Рассмотрим определение концентрации реагента А на выходе из каскада реакторов, включающего в себя N секций равного объема (V1 = V2 = ... = Vi...= VN) при проведении реакции первого порядка, скорость которой описывается уравнением wrA = kсА. Из уравнения материального баланса для первой секции

определяем

Полученное значение сА,1 подставляем в качестве входной концентрации в уравнение материального баланса для второй секции:

из него определяем

При равенстве объемoв секций 1 =2 = ... = i = ... =

Продолжая аналогичные расчеты, для N–Pi (последней) секции каскада, получим

(5.19)

Если учесть, что , уравнение (5.19) можно записать в виде

и тогда можно рассчитать число секций заданного объема, необходимых для достижения степени превращения хА:

Если полученное при расчете по уравнению (5.20) N является дробным числом, его округляют в большую сторону для того, чтобы было выполнено условие сА,N < cA,f.

Уравнение (5.20) справедливо, естественно, только для реакции первого порядка.

Для реакций, описываемых кинетическими уравнениями, не позволяющими аналитически решить уравнение (5.18) относительно с (например, реакции дробного порядка), при расчете каскада приходится прибегать к численным методам. Так как уравнения материального баланса для всех реакций однотипны, можно составить алгоритм решения этих уравнений для i-й секции и последовательно применить его N paз.

Наглядным является графический способ расчета каскада реакторов, использующий описанный выше графический метод определения концентрации реагентов на выходе из реактора идеального смешения. Принцип расчета остается прежним. Сначала, графически решая уравнение для первой секции

находят концентрацию сА,1 (рис. 5.12), построив кинетическую кривую wrA(cA) и прямую с тангенсом угла наклона (–1/ i), пересекающую ось абсцисс в точке сА,0. Определив сА,1, решают уравнение для второй секции:

Для расчета концентрации на выходе из N-го реактора графическое решение повторяют N раз.

Если требуется рассчитать число секций N, необходимое для достижения заданной степени превращения хА, графическое построение продолжают до тех пор, пока абсцисса точки пересечения прямой

и кривой wr,R(cA) не будет удовлетворять условию сА,1 ≤ сА,0(1 – хА).

Рис. 5.12. Зависимости скорости реакции от концентрации
для расчета каскада реакторов идеального смешения,
состоящего из секций одинакового объема
