Парашют Д-10

Парашют Д-10

Десантная парашютная система Д-10 предназначена для учебно-тренировочных и боевых прыжков из военно-транспортных самолетов  Ан-22, Ил-76, Ан-26, из самолета Ан-2 и вертолетов Ми-6 и Ми-8, выполняемых отдельными парашютистами или группами десантников всех специальностей с полным табельным вооружением и снаряжением или без него при общей полетной массе парашютиста 140 кг.

Технико-эксплуатационные характеристики

Парашютная система Д-10 позволяет применять запасные парашюты типа З-4, З-5, З-2. В качестве страхующего средства для раскрытия двухконусного замка применяются парашютные приборы АД-3У-Д-165, ППК-У-165А-Д.

Части парашютной системы

1. Камера стабилизирующей системы;

2. Система стабилизирующая  (парашют стабилизирующий бесстропный);

3. Камера основного парашюта;

4. Основной парашют (купол со стропами);

5. Подвесная система;

6. Ранец;

7. Двухконусный замок;

8. Звено ручного раскрытия;

9. Страхующий парашютный прибор типа ППК-У или АД-ЗУ-Д;

10. Парашютная сумка;

11. Паспорт;

12. Вспомогательные части и детали.

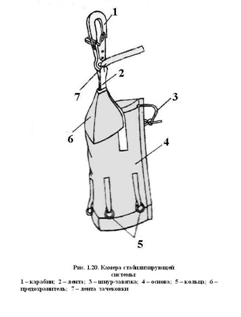

Камера стабилизирующей системы

Предназначена для укладки в нее стабилизирующего купола со стропами и верхней части стабилизатора, а также для упорядоченного введения в действие стабилизирующей системы.

Форма  цилиндрическая. Материал – капроновый авизент. Состоит из основы (4) и имеющихся на ней: в верхней части – карабин (1) для крепления к тросу или удлинителю в самолете, ленту зачековки  (7) для зачековки резиновой соты, предохрани, шнур-завязку (3)  для стягивания камеры; в нижней – металлические кольца  (5) для контровки с кольцами стабилизатора.

Система стабилизирующая (парашют стабилизирующий бесстропный) предназначена для введения в действие страхующего парашютного прибора, обеспечения стабилизированного снижения парашютиста и для раскрытия основного парашюта.

Система стабилизирующая

Состоит из купола со стропами и  стабилизатора с парашютным звеном.

Основа купола (1) имеет форму усеченного конуса с площадью большего основания 1,5 м2, изготовлена из капрона. На купола в полюсной части нашито вытяжное устройство (2), которое предназначено для обеспечения наполняемости купола и состоит из восьми карманов. На внешнюю сторону купола настрочены усилительные ленты: радиальные  (3) – из ленты ЛТКП-15-185 и круговые  (4) из ленты ЛТКП-13-70. Кромка купола усилена подгибом ткани на внешнюю сторону и настроченной на нее с двух сторон лентой ЛТКП-15-185. По нижней кромке купола под радиальные усилительные ленты продеты и пристрочены зигзагообразной строчкой концы 16 строп, изготовленных из шнура ШКП-200. Длина крайних строп (6)   в свободном состоянии от нижней кромки купола до пера стабилизатора – 0,52 м, а средних (5)  строп – 0,5 м. На куполе нанесено заводское клеймо (18):  индекс парашюта и год изготовления.

Стабилизатор

Служит для предотвращения вращения стабилизирующего парашюта и состоит из двух перьев (7), каждое из которых изготовлено из капроновой ткани серого цвета и имеет форму равнобедренного треугольника. Перья сострочены по высоте, образуя четыре пера стабилизатора. По боковым сторонам каждого пера нашиты ленты ЛТКкрП-26-600, образующие в верхней части петли, к которым привязаны стропы, а в нижней части переходящие в парашютное звено. На каждую боковую сторону пера нашито по ленте с кольцом (17). Кольца служат для их контровки с кольцами, нашитыми на камере стабилизирующего парашюта.

Парашютное звено

( 8 ) служит для соединения стабилизирующего парашюта с ранцем на этапе стабилизации и с основным куполом на всех остальных этапах работы, а также для удаления стабилизирующего парашюта от десантника   и обеспечения его устойчивой работы. На расстоянии 0,45 м от перьев стабилизатора на звено нашита петля (9) из ленты ЛТКкрП-26-600, которая предназначена для присоединения шнура включения парашютного прибора. Нижняя часть звена разветвляется, образуя силовые ленты (10), в концы которых вшиты пряжки (11) двухконусного замка. На силовые ленты с двух сторон нашиты перемычки, изготовленные из ленты ЛТК. Между перемычками вшита петля  (13) из ленты ЛТКМкрП, которая предназначена для присоединения стабилизирующей системы к уздечке купола основного парашюта и к уздечке его камеры. На петле смонтирована лента зачековки  (12), изготовленная из капроновой ленты ЛТКкрП-26-600 красного цвета в три сложения и предназначенная для зачековки съемной соты, находящейся на кольце правого клапана ранца. На одном конце ленты зачековки имеется петля для присоединения к петле парашютного звена стабилизирующего парашюта, на другом – метка, ограничивающая зачековку.

Образовавшийся из лент треугольник с обеих сторон закрыт косынками (14), изготовленными из капронового авизента. На силовые ленты между косынками с помощью ленты  (15) ЛТКкрП-26-600 нашито направляющее кольцо (16), через которое пропускается шнур включения парашютного прибора. На силовых лентах около пряжек черной безвредной краской нанесены стрелки для контроля правильности монтажа и установки силовых лент на двухконусный замок.

Парашют стабилизирующий бесстропный

Состоит из купола, стабилизатора и парашютного звена. Купол  (1) имеет полусферическую форму площадью 1,5 м2, изготовлен из капроновой ткани. На внешнюю сторону купола настрочены радиальные усилительные ленты  (3) ЛТКП-15-185 и круговые ленты (2)  ЛТКП-13-70. Кромка купола  усилена настроченной на нее с двух сторон лентой ЛТКП-15-185. На куполе нанесено заводское клеймо: индекс парашюта и год изготовления.

Стабилизатор

Служит для предотвращения вращения стабилизирующего парашюта и состоит из четырех перьев (4),  которые изготовлены из капроновой ткани серого цвета. На поверхность каждого пера стабилизатора с обеих сторон нашит усилительный каркас из ленты ЛТКП-13-70. Верхняя сторона каждого пера крепится к куполу с помощью раздвоенных концов лент усилительного каркаса. По боковым сторонам каждого пера нашиты ленты ЛТКкрП-26-600, которые в нижней части образуют  парашютное звено. На каждую боковую сторону пера нашито по ленте с кольцом (15). Кольца служат для их контровки с кольцами, нашитыми на камере стабилизирующего парашюта.

Парашютное звено

(5) служит для соединения стабилизирующего парашюта с ранцем на этапе стабилизации и с основным куполом на всех остальных этапах работы, а также для удаления стабилизирующего парашюта от основного парашюта   и обеспечения его устойчивой работы. На расстоянии 0,45 м от перьев стабилизатора на звено нашита петля  (6)  из ленты ЛТКкрП-26-600, которая предназначена для присоединения шнура включения парашютного прибора. Нижняя часть звена разветвляется, образуя силовые ленты (7), в концы которых вшиты пряжки  ( 8) двухконусного замка. На силовые ленты с двух сторон нашиты перемычки, изготовленные из ленты ЛТК. Между перемычками вшита петля (10)  из ленты ЛТКМкрП, которая предназначена для присоединения стабилизирующего парашюта к уздечке купола основного парашюта и к уздечке его камеры. На петле смонтирована лента зачековки (9),  изготовленная из капроновой ленты ЛТКкрП-26-600 красного цвета в три сложения и предназначенная для зачековки съемной соты, находящейся на кольце правого клапана ранца. На одном конце ленты зачековки имеется петля для присоединения к петле парашютного звена стабилизирующего парашюта, на другом метка, ограничивающая зачековку.

Образовавшийся из лент треугольник с обеих сторон закрыт косынками (11), изготовленными из капронового авизента. На силовые ленты между косынками с помощью ленты  (12) ЛТКкрП-26-600 нашито направляющее кольцо (13), через которое пропускается шнур включения парашютного прибора. На силовых лентах около пряжек черной безвредной краской нанесены стрелки для контроля правильности монтажа и установки силовых лент на двухконусный замок.

Камера основного парашюта

Служит для укладки в нее купола со стропами основного парашюта и для его упорядоченного раскрытия.  Камера изготовлена из капроновой ткани серого цвета и имеет форму цилиндра (в уложенном виде).

Поверхность камеры усилена двумя лентами (2)  ЛТКкрП-26-600, которые в верхней части образуют уздечку. Для удобства укладки купола  в камеру по верхнему основанию камеры и лентам уздечки наши-та косынка (5). В подгиб верхнего основания камеры вложен и пристрочен шнур-завязка (3)  из шнура ШКП-150, который предназначен для стягивания верхнего основания камеры.

На основу камеры нашито:

-  усиление (12) из капроновой ткани серого цвета;

-  девять прямых (10) сот с лентами (11) в нижней части для укладки строп основного парашюта;

-  распределитель сот ( 8) с резиной сот (9)  из ранцевого шнура для удержания строп в сотах;

-  клапан (15) с двумя парами люверсов  (14) для пропуска съемных резиновых сот (16, 17) и с двумя карманами (21) для прикрытия пучков строп; для удобства укладки строп на клапане около люверсов нанесена маркировка – 1,2,3,4;

-  карман  (22) у верхнего основания камеры для заправки концов шнура-за-вязки.

Для прикрытия пучков строп, уложенных в соты, в верхней части камеры нашиты фартуки  (7) из капроновой ткани серого цвета с лентами-завязками (6).

В подгибку нижней части камеры вставлено кольцо   (20) из эластичной ленты шириной 29 мм, предназначенное для обеспечения упорядоченного выхода купола основного парашюта из камеры.

У нижнего основания камеры установлены две съемные резиновые соты и нашит фартук (19), который в свою очередь имеет еще две съемные резиновые соты.

Основной парашют

Предназначен для обеспечения безопасной скорости снижения и приземления парашютиста.

Состоит из основы купола и строп.  Основа купола состоит из 24 клиньев (1), которые образуют неплоский круг площадью 100 м2. Каждый клин купола в свою очередь состоит из семи клиньев, шесть из которых изготовлены из капроновой ткани, и один клин  (2) шириной 50 мм – из ткани "эксцельсиор", являющейся сеткой. Клинья соединены между собой швом «в замок». На швы, соединяющие клинья купола, настрочены капроновые ленты ЛТКП-13-70. Нижняя кромка купола усилена с двух сторон капроновой лентой ЛТКП-15-185. По нижней кромке купола у всех строп, кроме строп № 1А,1Б,13А,13Б, нашиты перемычки из капроновой ленты ЛТКП-15-185, которые предназначены для предотвращения случаев перехлестывания купола стропами и уменьшения времени его наполнения. На основе купола, между стропами № 1А и 1Б,13А и 13Б имеются щели (3) длиной 1,7 м, предназначенные для разворота купола при снижении.

Основной парашют

Имеет 26 основных строп (1), изготовленных из капронового шнура ШКП-150 (из них 22 стропы длиной 4 м и  4 стропы  (4), прикрепленные к петлям щелей купола, длиной 7 м), 22 внешние дополнительные стропы  (2) длиной 3 м, а также 24 внутренние дополнительные стропы  (3) из капронового шнура ШКП-120 длиной 4 м.

Дополнительные стропы

Примонтированы к основным стропам, причем к стропам № 2 и 14  (5)  примонтированы по две внутренние дополнительные стропы (3).

Стропы одним концом привязаны к петлям купола, другим – к пряжкам-полукольцам свободных концов (6) подвесной системы.

Для облегчения укладки основного парашюта на стропах № 1А,1Б и на дополнительной стропе № 24 у нижней кромки купола, а также у пряжек-полуколец подвесной системы нашиты опознавательные муфты, изготовленные из хлопчатобумажной ткани зеленого или синего цвета, а на дополнительной стропе № 12 – красного или оранжевого цвета.

Для облегчения укладки строп на них нанесены метки на расстоянии 0,2 м от нижней кромки купола и 0,4 м  от пряжек-полуколец свободных концов подвесной системы, обозначающих начало и конец укладки.

По нижней кромке купола, слева от строп, указаны их порядковые номера. На куполе с внешней стороны между стропами 1А и 24 имеется заводская маркировка.

На стропы № 1А и 13А, 1Б и 13Б нашиты стропы управления (4), которые предназначены для разворота купола и изго-товлены из капронового шнура ШКПкр-190 крас-ного цвета в два сложения. Стропы управления про-деты через кольца (2), на-шитые с внутренней стороны свободных концов (1)  подвесной системы. Один конец левой стропы управления пристрочен к стропе № 13А на расстоянии 1,65 м, второй – к стропе № 1А на расстоянии 1,45 м от пряжек-полуколец свободных концов подвесной системы. Один конец правой стропы управления пристрочен к стропе № 13Б на расстоянии 1,65 м, второй – к стропе № 1Б на расстоянии 1,45 м от пряжек-полуколец свободных концов подвесной системы.

При натяжении правой стропы управления натягиваются стропы № 1Б и 13Б, втягивая внутрь нижнюю кромку купола. Поток воздуха, выходящий из-под кромки в месте ее подгиба, создает реактивную силу, которая вращает  купол, и он разворачивается вправо.

При натяжении левой стропы управления натягиваются стропы №1А и 13А  и купол поворачивается влево.

Подвесная система

Парашюта предназначена:

-  для соединения парашюта с парашютистом;

-  для равномерного распределения динамической нагрузки на тело парашютиста в момент раскрытия парашюта;

-  для удобного размещения в ней парашютиста, для крепления запасного парашюта, оружия и снаряжения.

Подвесная система изготовлена из капроновой ленты ЛТК и состоит из следующих частей:

-   свободные концы (1);

-   главная лямка (2) с наспинно-плечевыми обхватами (3);

-   грудная перемычка (4);

-   поясной обхват (5);

-   ножные обхваты  (6);

-   расчековочное устройство  (7).

Свободные концы замаркированы цифрами: 1 и 2 – правая пара, 3 и 4 – левая и заканчиваются пряжками-полукольцами, к которым крепятся стропы основного парашюта. На свободных концах, замаркированных цифрами 2 и 3, имеются резиновые шлевки из эластичной ленты, предназначенные для заправки слабины строп управления. В верхней части свободных концов нашиты четыре ленты с кольцами, через которые пропущены стропы управления.

На каждой паре свободных концов имеется шнур-блокировка, изготовленный из шнура ШКП-150, который применяется при использовании парашютной системы без переката свободных концов подвесной системы.

Главная лямка сострочена из лент в два сложения. Слева в верхней части главной лямки расположены две изогнутые пряжки: нижняя для соединения его с левым наспинно-плечевым обхватом, верхняя – для крепления левой пары свободных концов.

Справа в верхней части главной лямки расположены три изогнутые пряжки: нижняя для соединения его с правым наспинно-плечевым обхватом, верхняя _ для крепления звена расчековочного устройства, изготовленного из ленты ЛТКП-43-900 и правой отделяемой пары свободных концов, средняя –  для монтажа звена расчековочного устройства.

С обратной стороны главной лямки, ниже изогнутых пряжек, с помощью ленты ЛТКкрП-43-800 нашиты пряжки для крепления ремней грузового контейнера.

С левой стороны главной лямки, ниже изогнутых пряжек пришита лента ЛТКкрП-26-600 для крепления гибкого шланга, а ниже, на уровне груди, пришит карман звена ручного раскрытия.

Для присоединения свободных концов промежуточной подвесной системы запасного парашюта в главную лямку вмонтированы две скобы крепления.

Ниже, с помощью ленты ЛТКкрП-43-800, в главную лямку вшиты пряжки для подтягивания ранца с помощью регулирующих лент. Здесь же, в треугольниках, образованных лямками наспинно-плечевых обхватов, закреплены с левой стороны карабин, а с правой пряжка для застегивания ножных обхватов.

В нижней части главная лямка раздвоена, ленты сшиты встык, а на них нашиты мягкая накладка для удобного сидения в подвесной системе и кольца для лент подтягивания  нижних углов ранца.

Наспинно-плечевые обхваты для исключения самопроизвольного перемещения через изогнутые пряжки и пряжки с зубчатыми перемычками имеют нашитые на них ленты ЛТКкрП-43-800 и петли из ленты ЛТКкрП-43-800.

Грудная перемычка образована наспинно-плечевыми обхватами, идущими вверх от крестовины через изогнутые пряжки, и имеет в левой половине карабин, а в правой – пряжку.

Поясной обхват образован лентами грудной перемычки после прохождения их между лентами главной лямки; на нем имеется две прямоугольные регулировочные пряжки.

Ножные обхваты образованы нижними концами наспинно-плечевых обхватов, пропущенных между лентами главной лямки, и имеют на правом обхвате карабин, а на левом пряжку. На ножных обхватах смонтированы прямоугольные пряжки для регулировки ножных обхватов по росту парашютиста.

Расчековочное устройство

Предназначено для отсоединения правой пары свободных концов от подвесной системы и изготовлено из облегченной ленты ЛТКОкр, на которую нашиты:

- лента ЛТКМП-12-450, образующая петлю, к которой крепится шпилька-чека;

- лента ЛТКП-15-185, образующая петлю для крепления расчековочного устройства к изогнутой пряжке главной лямки;

- лента ЛТКкрП-26-600, образующая ручку.

На концы ленты ЛТКОкр нашита текстильная застежка. На кольце шпильки-чеки закреплена съемная парашютная сота.

Ранец

Предназначен для укладки в него купола основного парашюта со стропами, уложенного в камеру, части свободных концов подвесной системы и размещения прибора.

Ранец изготовлен из капронового авизента  или капроновой ткани и состоит из основы, накладного дна, правого и левого клапанов. Между основным и накладным дном вставлена рама жесткости.

На правом клапане настрочены карман прибора из ленты ЛТКкрП-26-600 с лентами-завязками и карман шнура включения парашютного прибора из ленты ЛТК с  клапаном. В верхней части правого клапана прикреплена резиновая сота для монтажа уложенной стабилизирующей системы на верхней части ранца. На внешней стороне правого клапана нашита ручка из ленты ЛТКкрП-26-600, которая предназначена для оттягивания правого клапана при заправке под него слабины звена стабилизирующего парашюта при подготовке к совершению парашютного прыжка из самолета Ил-76.

В свободные углы правого и левого клапанов ранца вшиты кольца, предназначенные для удержания клапанов в затянутом состоянии.

На кольце правого клапана смонтирована съемная сота, а на верхней части ранца, с внешней стороны левого клапана  на ранце нашито сварное кольцо, предназначенное для зачековки съемной соты лентой, находящейся на петле парашютного звена стабилизирующей системы.

В начале пристрочки правого клапана с помощью ленты ЛТКкрП-20-150 пришито проволочное кольцо, предназначенное для контровки петли крепления шнура включения парашютного прибора. На этом же участке правого клапана нашита шлевка с шипом кнопки для клапана, прикрывающего двухконусный замок.

В верхней части ранца под пластиной крепления двухконусного замка с помощью ленты ЛТКкрП-20-150 закреплено кольцо, предназначенное для пропускания резиновой соты, крепящей уложенную стабилизирующую систему на верхней части ранца. С противоположной стороны нашита вторая шлевка с шипом кнопки для клапана, прикрывающего двухконусный замок. С левой стороны ранца на ленте пряжки с зубчатой перемычкой закреплен один конец гибкого шланга, который предназначен для размещения троса звена ручного раскрытия и предохранения его от случайного зацепления (длина  шланга – 0,38 м).

Вверху на раме жесткости имеются два круглых и четыре продолговатых отверстия. В двух верхних продолговатых отверстиях закреплены ленты ЛТКкрП-43-800, которые оканчиваются пряжками с зубчатыми перемычками и предназначены для крепления ранца к наспинно-плечевым обхватам подвесной системы. В двух нижних продольных отверстиях закреплены регулируюшие ленты ЛТКМкрП.

Примечание: допускается рама жесткости с двумя окнами в верхней     части ранца. На этом ранце ленты, оканчивающиеся пряжками с зубчатыми перемычками, закрепляются в верхней стороне, а регулирующие ленты – в нижней стороне окон.

На внутренней части ранца на расстоянии 0,26 м от верха нанесена метка, ограничивающая укладку свободных концов на ранец.

На основе ранца настрочены:

- восемь петель крепления ранца к подвесной системе;

- клапан двухконусного замка;

- две косынки.

На косынках установлены круглые пряжки с плавающими перемычками, в которые продеты ленты ЛТКкрП-26-600 крепления запасного парашюта, оканчивающиеся карабинами, и ленты оранжевого цвета ЛТКкрП-26-600, которые предназначены для быстрого освобождения лент крепления запасного парашюта.  На левой косынке нашит карман для карточки, заменяющей паспорт. Выше пришивки правой косынки на ранце нашиты две ленты-завязки для крепления шланга прибора.

На нижних углах ранца нашиты две ленты подтяга, изготовленные из ленты  ЛТКкрП-26-600 в два сложения и предназначенные для притягивания нижних углов ранца к подвесной системе.

Двухконусный замок

Предназначен для удержания пряжек силовых лент стабилизирующей системы во время стабилизации и освобождения их при выдергивании звена ручного раскрытия или срабатывании парашютного прибора. В состав двухконусного замка входят следующие части:

- монтажная пластина;

- корпус с двумя конусами;

- затвор с двумя конусами;

- крышка;

- два амортизатора;

- пружинящая и регулирующая шайбы;

- пластина крепления;

- винт крышки;

- 5 винтов крепления;

- гайка.

Звено ручного раскрытия

Предназначено для раскрытия двухконусного замка самим па-рашютистом. Оно состоит из кольца, изготовленного из сталь-ного прутка; троса длиной 0,6 м; ограничителя и проволочной петли. Трос звена ручного раскрытия на расстоянии 0,21 м от  ограничителя и 0,057 м от петли  покрыт   полиэтиленовой  оболочкой. Допускается звено ручного    раскрытия без полиэтиленовой оболочки на тросе.

Страхующий парашютный прибор

Предназначен для раскрытия двухконусного замка в случае, если парашютист по каким-либо причинам не выдернул звено ручного раскрытия. С парашютной системой Д-10  применяются приборы типа ППК-У-165А-Д и АД-3У-Д-165 со шлангами длиной 0,165 м, тросами длиной 0,322 м, петлями длиной 0,019 м и шнурами включения длиной 0,36 м с гибкими шпильками. Парашютная сумка предназначена для укладки в нее парашютной системы при транспортировке и хранении.

Парашютная  сумка

Прямоугольной формы, изготовлена из авизента и имеет: две ручки, петлю для бирки, клапан с двумя пряжками-полукольцами, шнур для затяжки сумки, бирку для опломбирования сумки, ленту для затяжки клапана и карман.

Паспорт

Является неотъемлемой частью парашютной системы и предназначен для ведения записей о приеме, передаче, закреплении, техническом обслуживании, эксплуатации, ремонте и доработках парашютной системы.

К вспомогательным   деталям относятся контровочная нить и контровочный шнур ШХБ-20. Контровочной нитью контрят петлю звена стабилизирующей системы с кольцом на ранце, гибкую шпильку в затворе парашютного  прибора,  затвор двухконусного замка.

Она  изготовлена из хлопчатобумажной пряжи (можно  использовать сердцевину шнура ШХБ-125, ШХБ-60).

Контровочным  шнуром длиной 0,3 м контрят кольца перьев стабилизатора с кольцами камеры  стабилизирующей  системы, при этом при десантировании из самолета Ан-2, вертолета Ми-8  применяется ШХБ-20  в два сложения, из самолета Ил-76 – в одно сложение.
