NP или NPhr | a или ahr | NP или NPhr | a или ahr | NР или NPhr | a или ahr | NР или NPhr | a или ahr | NP или NPhr | a или ahr |
7,1 | 3,244 | 15,8 | 5,767 | 38,5 | 11,56 | 85 | 22,48 | 186 | 45,29 |
7,2 | 3,275 | 16,0 | 5,821 | 39,0 | 11,68 | 86 | 22,71 | 188 | 45,74 |
7,3 | 3,307 | 16,2 | 5,876 | 39,5 | 11,80 | 87 | 22,94 | 190 | 46,19 |
7,4 | 3,338 | 16,4 | 5,930 | 40,0 | 11,92 | 88 | 23,17 | 192 | 46,64 |
7,5 | 3,369 | 16,6 | 5,984 | 40,5 | 12,04 | 89 | 23,39 | 194 | 47,09 |
7,6 | 3,400 | 16,8 | 6,039 | 41,0 | 12,16 | 90 | 23,62 | 196 | 47,54 |
7,7 | 3,431 | 17,0 | 6,093 | 41,5 | 12,28 | 91 | 23,85 | 198 | 47,99 |
7,8 | 3,462 | 17,2 | 6,147 | 42,0 | 12,41 | 92 | 24,08 | 200 | 48,43 |
7,9 | 3,493 | 17,4 | 6,201 | 42,5 | 12,53 | 93 | 24,31 | 205 | 49,49 |
8,0 | 3,524 | 17,6 | 6,254 | 43,0 | 12,65 | 94 | 24,54 | 210 | 50,59 |
8,1 | 3,555 | 17,8 | 6,308 | 43,5 | 12,77 | 95 | 24,77 | 215 | 51,70 |
220 | 52,80 | 360 | 83,28 | 500 | 113,32 | 640 | 143,08 | 780 | 172,66 |
225 | 53,90 | 365 | 84,36 | 505 | 114,38 | 645 | 144,14 | 785 | 173,71 |
230 | 55,00 | 370 | 85,44 | 510 | 115,45 | 650 | 145,20 | 790 | 174,76 |
235 | 56,10 | 375 | 86,52 | 515 | 116,52 | 655 | 146,25 | 795 | 175,82 |
240 | 57,19 | 380 | 87,60 | 520 | 117,58 | 660 | 147,31 | 800 | 176,87 |
245 | 58,29 | 385 | 88,67 | 525 | 118,65 | 665 | 148,37 | 810 | 178,98 |
250 | 59,38 | 390 | 89,75 | 530 | 119,71 | 670 | 149,43 | 820 | 181,08 |
255 | 60,48 | 395 | 90,82 | 535 | 120,78 | 675 | 150,49 | 830 | 183,19 |
260 | 61,57 | 400 | 91,90 | 540 | 121,84 | 680 | 151,55 | 840 | 185,29 |
265 | 62,66 | 405 | 92,97 | 545 | 122,91 | 685 | 152,6 | 850 | 187,39 |
270 | 63,75 | 410 | 94,05 | 550 | 123,97 | 690 | 153,66 | 860 | 189,49 |
275 | 64,85 | 415 | 95,12 | 555 | 125,04 | 695 | 154,72 | 870 | 191,60 |
280 | 65,94 | 420 | 96,20 | 560 | 126,10 | 700 | 155,77 | 880 | 193,70 |
285 | 67,03 | 425 | 97,27 | 565 | 127,16 | 705 | 156,83 | 890 | 195,70 |
290 | 68,12 | 430 | 98,34 | 570 | 128,22 | 710 | 157,89 | 900 | 197,90 |
295 | 69,20 | 435 | 99,41 | 575 | 129,29 | 715 | 158,94 | 910 | 200,00 |
300 | 70,29 | 440 | 100,49 | 580 | 130,35 | 720 | 160,00 | 920 | 202,10 |
305 | 71,38 | 445 | 101,56 | 585 | 131,41 | 725 | 161,06 | 930 | 204,20 |
310 | 72,46 | 450 | 102,63 | 590 | 132,47 | 730 | 162,11 | 940 | 206,30 |
315 | 73,55 | 455 | 103,70 | 595 | 133,54 | 735 | 163,17 | 950 | 208,39 |
320 | 74,63 | 460 | 104,77 | 600 | 134,60 | 740 | 164,22 | 960 | 210,49 |
325 | 75,72 | 465 | 105,84 | 605 | 135,66 | 745 | 165,28 | 970 | 212,59 |
330 | 76,80 | 470 | 106,91 | 610 | 136,72 | 750 | 166,33 | 980 | 214,68 |
335 | 77,88 | 475 | 107,98 | 615 | 137,78 | 755 | 167,39 | 990 | 216,78 |
340 | 78,96 | 480 | 109,05 | 620 | 138,84 | 760 | 168,44 | 1000 | 218,87 |
345 | 80,04 | 485 | 110,11 | 625 | 139,90 | 765 | 169,50 | 1250 | 271,14 |
350 | 81,12 | 490 | 111,18 | 630 | 140,96 | 770 | 170,55 | 1600 | 343,90 |
355 | 82,20 | 495 | 112,25 | 635 | 142,02 | 775 | 171,60 | 2000 | 426,80 |
ПРИЛОЖЕНИЕ 2

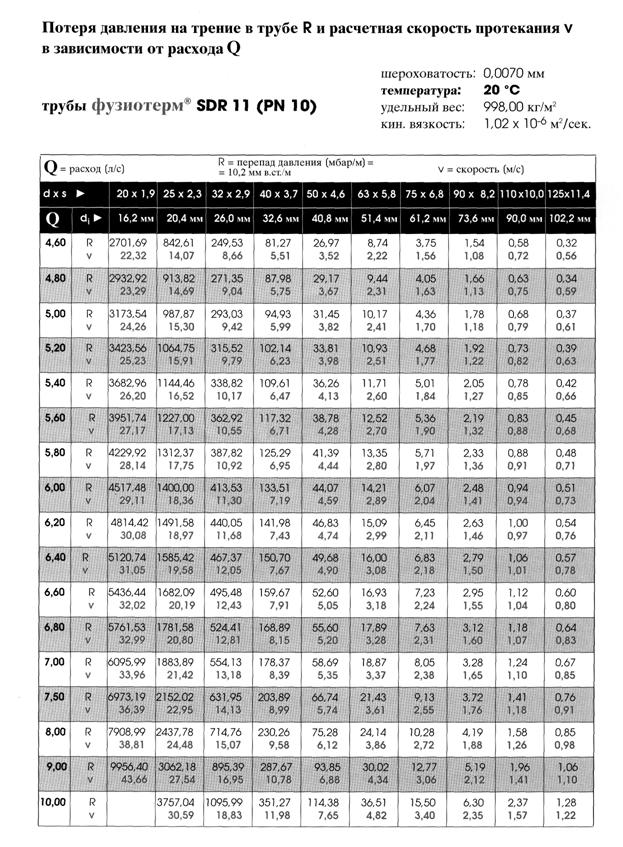

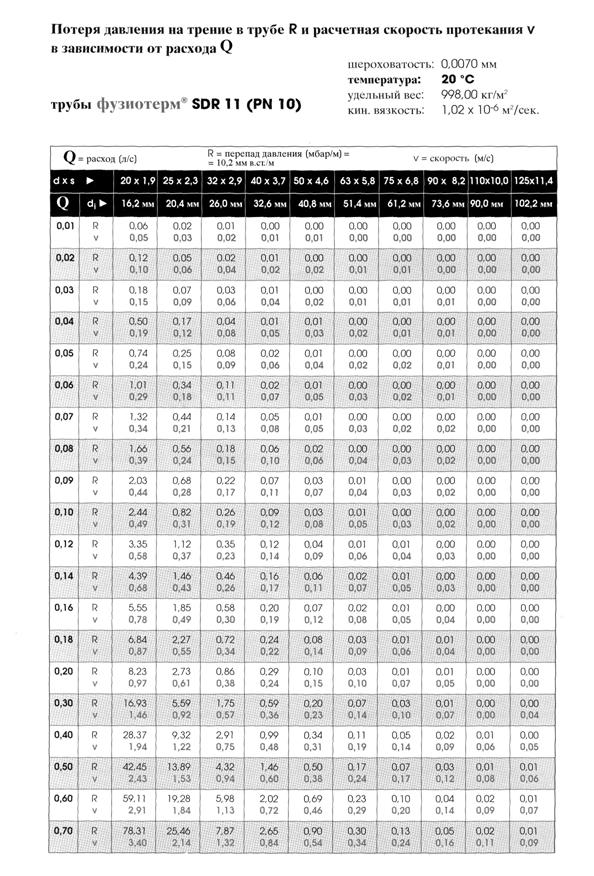

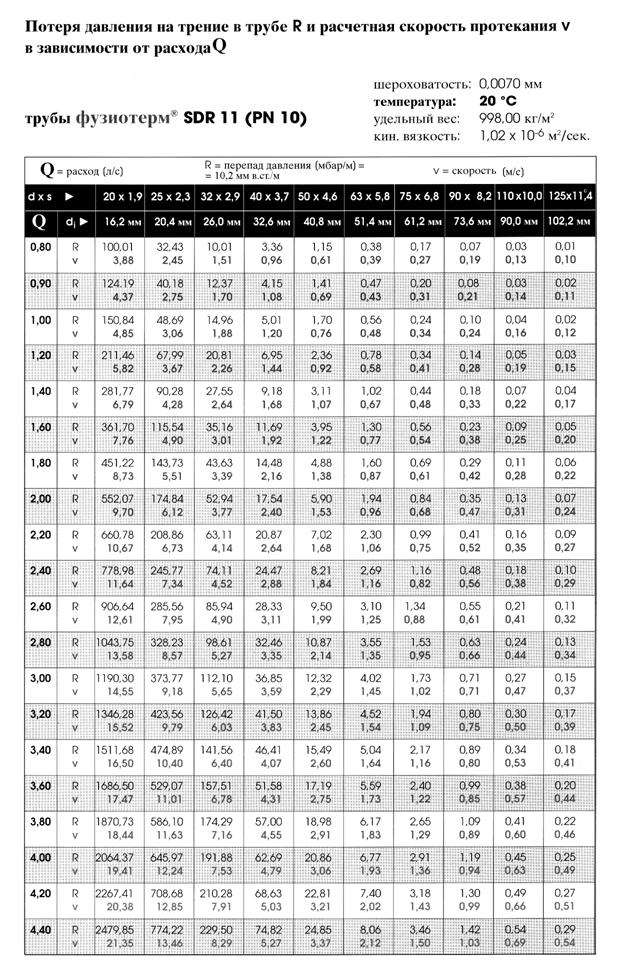

Таблицы для гидравлического расчёта.
ПРИЛОЖЕНИЕ 3

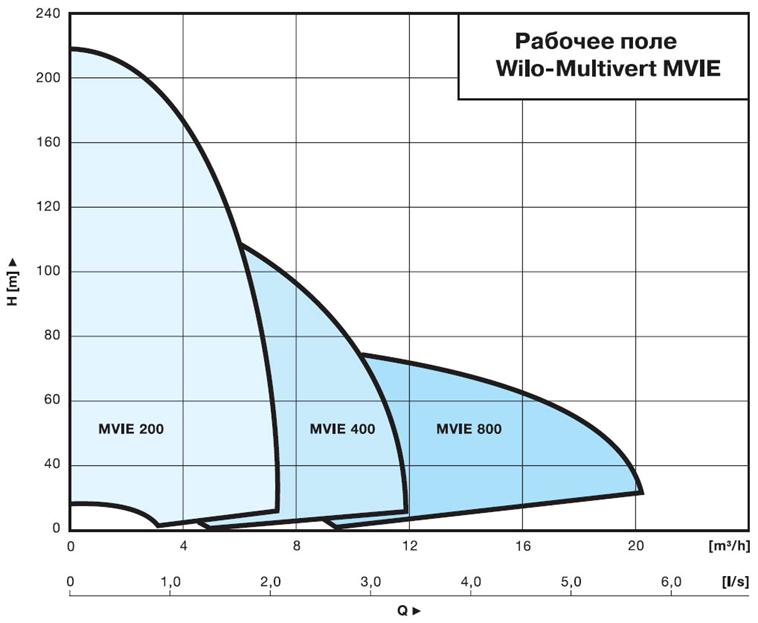

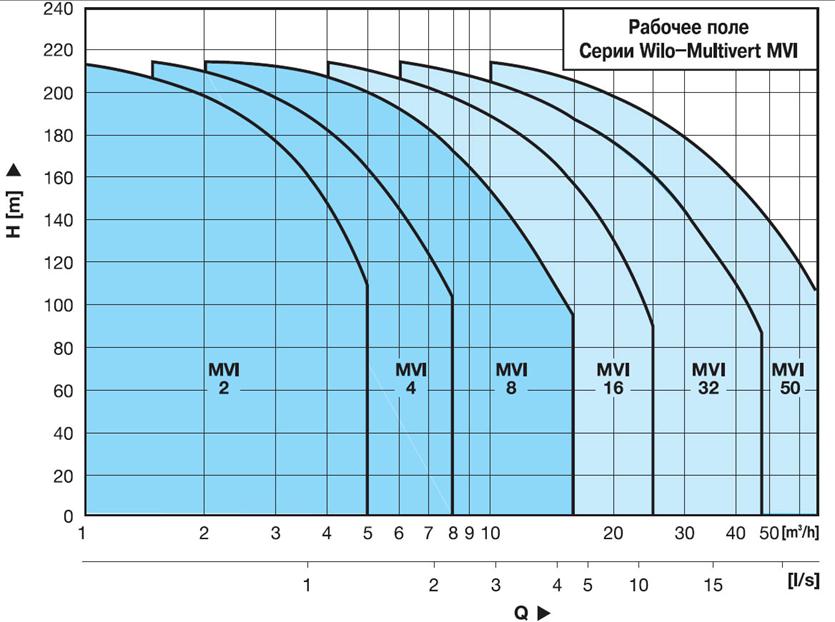

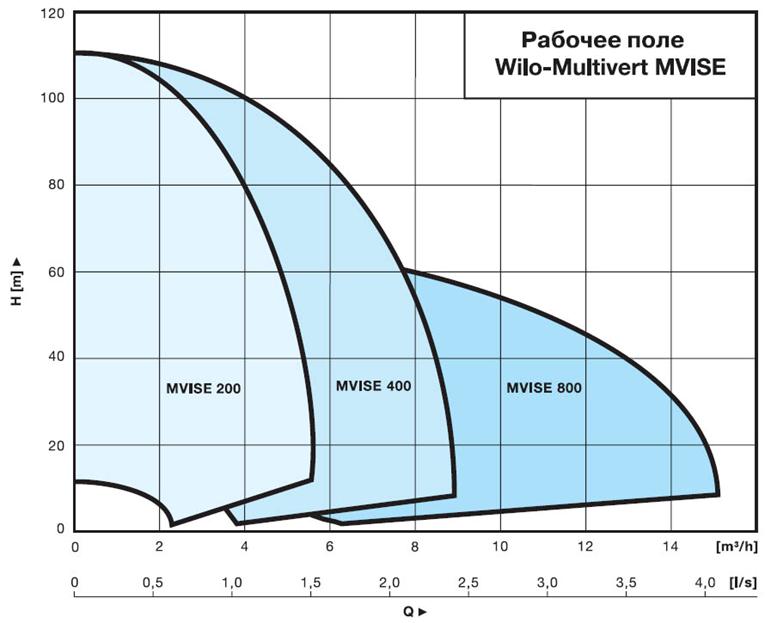

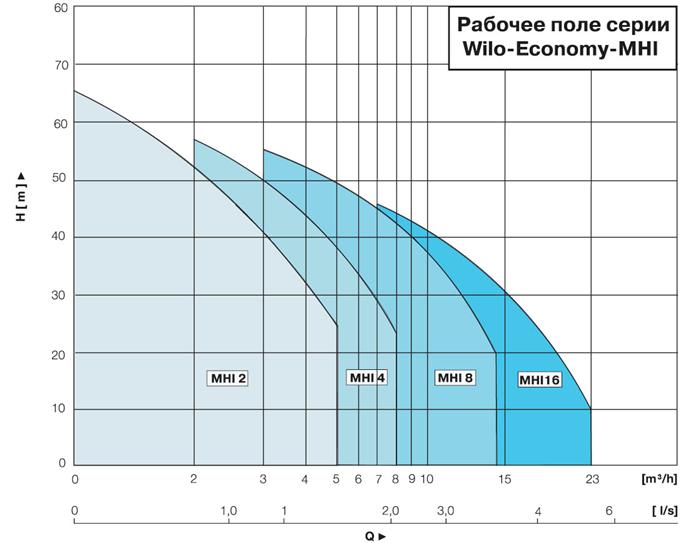

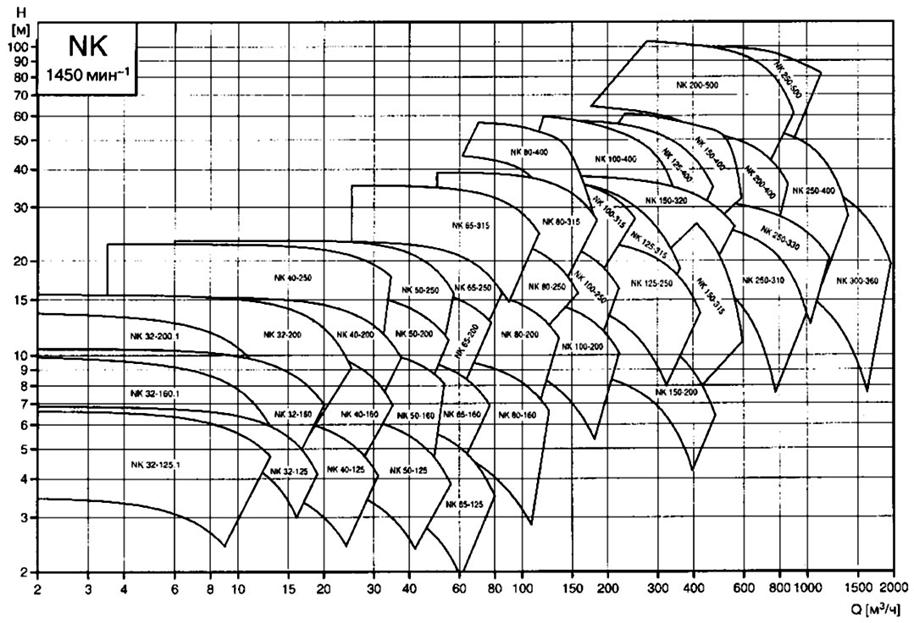

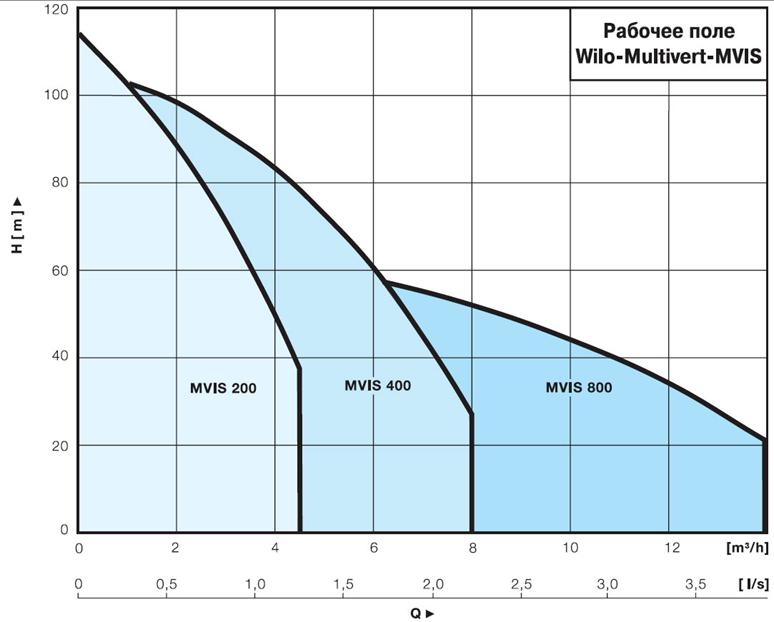

Сводный график полей насосов Wilo.
ПРИЛОЖЕНИЕ 4
|
