Расчетно-графическая работа по дисциплине «Водоснабжение и водоотведение» «Проектирование водопровода и канализации жилого здания» (стр. 2 )

Рис. 8. Глубины промерзания грунтов.

Участок 1-2.

Канализационные трубы соединяем по шелыгам труб (п. 4.7 [6]).

Согласно п. 2.33 [6] принимаем минимальный диаметр внутриквартальной сети 150 мм. Трубы керамические. Для гидравлического расчёта используем Приложение 4.

Отметка лотка трубы в начале второго участка из-за смены диаметра с 90 мм на 150 мм будет: 35,56-(0,15-0,09)=35,5.

Глубина заложения в начале второго участка: 0,81+(0,15-0,09)=0,87.

Поскольку расход сточных вод от одной секции здания мал – в таблице для диаметра 150 мм нет значений для расхода 1,72. Мы получили так называемый безрасчётный участок, т. е. уклоны на таких участках принимаются конструктивно. Согласно п. 2.41 [6], минимально допустимый уклон для труб диаметром 150 мм должен быть 0,008. На предыдущем участке он составил у нас 0,01. Во избежание падения скорости и засоров принимаем уклон 0,015.

Отметка лотка трубы в конце второго участка: 35,5-0,015∙20,2=35,2.

Глубина заложения в конце участка составляет: 36,34-35,2=1,14, что больше Hmin – контроль пройден.

Участок 2-3.

Расход сточных вод меньше, чем минимальный в таблице. Безрасчётный участок. Уклон оставляем таким же.

Диаметр трубы оставляем таким же. Следовательно, отметка лотка трубы и глубина заложения в начале участка 2-3 такая же, как в конце участка 1-2.

Отметка лотка в конце участка: 35,2-0,015∙21,3=34,88.

Глубина заложения в конце участка составляет: 36,18-34,88=1,3, что больше Hmin – контроль пройден.

Участок 3-4.

Расход сточных вод меньше, чем минимальный в таблице. Безрасчётный участок. Уклон оставляем таким же.

Диаметр трубы оставляем таким же. Следовательно, отметка лотка трубы и глубина заложения в начале участка 3-4 такая же, как в конце участка 2-3.

Отметка лотка в конце участка: 34,88-0,015∙18=34,61.

Глубина заложения в конце участка составляет: 36,01-34,61=1,4, что больше Hmin – контроль пройден.

Участок 4-5.

Расход сточных вод увеличился на 3,44 л/с, так как к узле 4 присоединено такое же здание и составляет 6,88 л/с.

Диаметр трубы оставляем таким же. Следовательно, отметка лотка трубы и глубина заложения в начале участка 4-5 такая же, как в конце участка 3-4.

Отметка лотка в конце участка: 34,61-0,015∙25,6=34,23.

Глубина заложения в конце участка составляет: 35,64-34,23=1,41, что больше Hmin – контроль пройден.

Значения скорости и наполнения определяем по Приложению 4 интерполяцией.

Участок 5-ГКК1.

Расход сточных вод увеличился на 3,44 л/с, так как к узле 5 присоединено такое же здание и составляет 10,32 л/с.

Диаметр трубы оставляем таким же. Следовательно, отметка лотка трубы и глубина заложения в начале участка 5-ГКК1 такая же, как в конце участка 4-5.

Отметка лотка в конце участка: 34,23-0,015∙9,4=34,1.

Глубина заложения в конце участка составляет: 35,35-34,1=1,25, что больше Hmin – контроль пройден.

Значения скорости и наполнения определяем по Приложению 4 интерполяцией.

3.3. Построение профиля сети.

По полученным отметкам строится профиль канализационной сети. Оформление профиля регламентирует ГОСТ 21.604-82 (Форма 2, Чертёж 3).

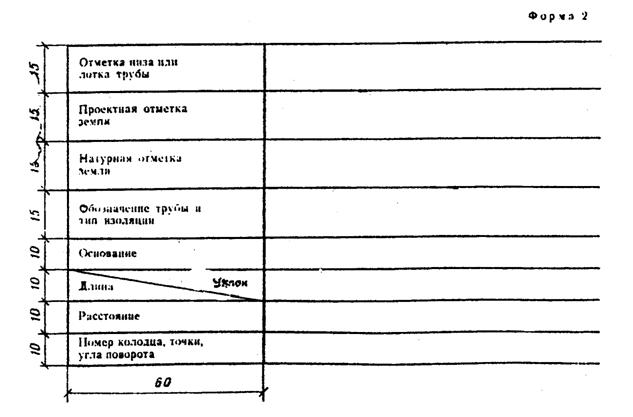

Рис. 10. Форма таблицы данных для выполнения профиля.

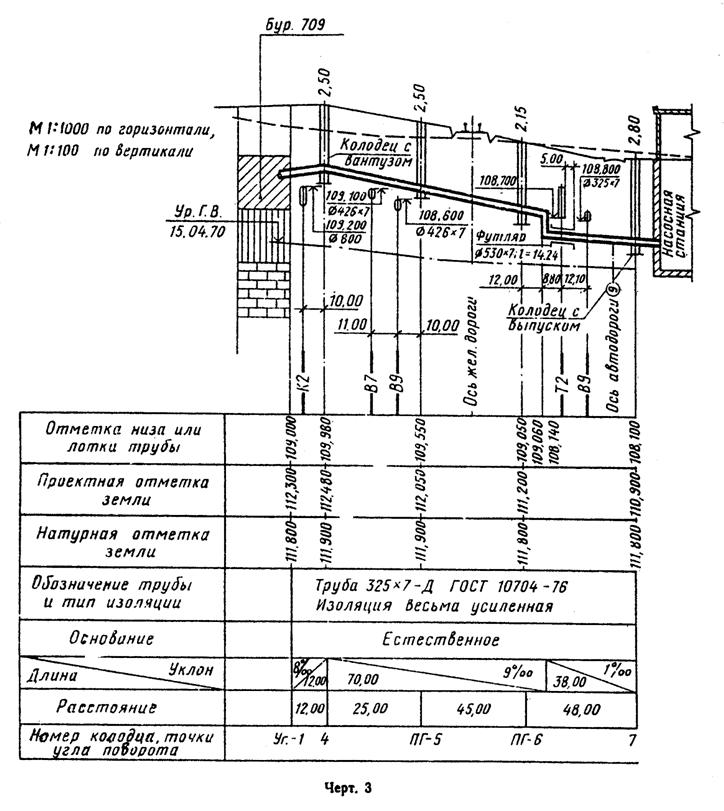

Рис. 11. Пример выполнения профиля. Численные значения

с примером расчёта не увязаны.
4. РАСЧЁТ СИСТЕМЫ ЛИВНЕВОЙ КАНАЛИЗАЦИИ

4.1. Расчёт внутренних водостоков.

Для отвода дождевых и талых вод с кровли проектируемого здания устраивается система внутренних водостоков. Разводка трубопроводов системы приведена на планах этажей. Для каждой секции предусматривается одна водосточная воронка. Отводятся дождевые воды в наружную дождевую канализацию. Трубопроводы прокладываются открыто под потолком помещений, водосточный стояк – вдоль капитальной стены здания на лестничной клетке. В местах поворота труб устанавливаются прочистки, на стояке на уровне первого этажа – ревизии. Водосточные воронки присоединяются к отводным трубопроводам при помощи компенсационных патрубков с эластичной заделкой. Аксонометрическая схема внутренних водостоков жилого дома представлена на рис. 12.

Расчётный расход дождевых вод с кровли проектируемого объекта определяется отдельно для каждой секции по формуле 34 [1]. Параметр q20 для г. Калининграда, согласно черт. 1 [6] равен 100 л/с с 1 га. Площадь водосбора для одной секции F с учётом 30% суммарной площади вертикальных стен, примыкающих к кровле и возвышающихся над ней:

F=(32∙12+(32∙2+12∙2)∙0,5∙0,3)/2=198,6 м2.

Определяем расчётный расход ливневой воды на одну воронку:

,

где q20 - интенсивность дождя, л/с на 1 га, для данной местности продолжительностью 20 мин, определяемая по черт. 1 [6]

Для жилых и общественных зданий с плоскими кровлями рекомендуется применять воронки типа Вр7 с патрубком диаметром 80 мм, для промышленных зданий – типа Вр9 диаметром 220 мм. На плоских эксплуатируемых кровлях рекомендуется применять воронки типа Вр10, а на плоских кровлях, заполняемых водой, - типа Вр8.

По табл. 10 [1] подбираем диаметр стояка. Согласно этой таблицы подходит диаметр 85 мм, однако по сортаменту полиэтиленовых труб принимаем ближайший в большую сторону – 90 мм.

Согласно [1], отводные трубопроводы на чердаке прокладываем с уклоном 0,005 в сторону водосточного стояка.

Следует учесть п. 20.4 [1]. На плоской кровле здания и в одной ендове необходимо устанавливать не менее двух водосточных воронок.

Водосточные воронки на кровле следует размещать с учетом ее рельефа, допускаемой площади водосбора на одну воронку и конструкции здания.

Максимальное расстояние между водосточными воронками при любых видах кровли не должно превышать 48 м.

В нашем случае на рис. 12 показан расчётный фрагмент системы водостоков здания.

Для расчёта горизонтальных участков внутридомовой ливневой канализации используем таблицe 3 с проверкой выполнения п. 18.2 [1].

Согласно п.18.2 [1] должно выполняться условие:

,

где К для полиэтиленовых труб равно 0,5.

При расходе 2 л/с (от одной воронки), h/d ≈ 0,48, i= 0,01, V ≈ 0,77 м/с

При расходе 4 л/с (от здания в целом), h/d ≈ 0,75, i= 0,01, V ≈ 0,92 м/с

Осуществляем проверку системы на пропуск критического расхода, определяемого по формуле:

,

где Н – напор или разность отметок, м;

l – суммарная длина трубопроводов, м;

i – гидравлический уклон (табл. 5):

Таблица 5

- сумма коэффициентов местных сопротивлений (табл. 6):

Таблица 6

rм – удельное местное сопротивление, (м∙с2)/л2 при =1, в зависимости от диаметра условного прохода, мм, имеет следующие значения:

Q – расход ливневых вод, л/с.

где: * - ветка от одной воронки; ** - ветка от двух секций с полным расходом от здания.

Поскольку Qкр>Q, то расчёт выполнен верно.

Если критический расход получается меньше фактического, то необходимо увеличить пропускную способность системы путём увеличения диаметра.

4.2. Гидравлический расчёт внутриквартальной ливневой канализации.

Гидравлический расчёт внутриквартальной ливневой канализации в данной работе сводим к заполнению таблицы данных, аналогичной табл. 4.

Методика расчёта отличается двумя моментами, а именно: минимальный диаметр внутриквартальной ливневой сети составляет 200 мм (п. 2.33 [6]).

Наполнение в трубопроводе (H/d) может достигать 1 (п. 2.40 [6]).

ЛИТЕРАТУРА

1.  СНиП 2.04.01—85*. Внутренний водопровод и канализация зданий. - М., 1996. – 72 с.

2.  СНиП 2.03.04—85*. Канализация. Наружные сети и сооружения. - М., 1986. – 132 с.

3.  СП . Проектирование и монтаж трубопроводов систем водоснабжения и канализации из полимерных материалов. Общие требования. - М., 2001 – 43 с.

4.  ГОСТ 21.604-82 Система проектной документации для строительства. Водоснабжение и канализация. Наружные сети. Рабочие чертежи. – М., 1982, - 7 с.

5.  Кедров -техническое оборудование зданий: Учеб. для вузов / , . – М., 1989. – 495 с.

6.  Богатов и водоотведение жилых и общественных зданий. Пример расчёта. Учебно-методическое пособие к выполнению курсового проекта для студентов специальности 290700 – Теплогазоснабжение и вентиляция. / . - КГТУ, 1997 – 44 с.

7.  Саргин санитарно-технические устройства: в 3 ч. / , , и др.; Под. ред. и . – 4-е изд., перераб. и доп.- М., 1990. – ч. 2. – 247 с.
