Техническая характеристика станков подземного бурения
| | |
| Характе- ристика подачи | Привод вращателя |
|
|
| |||
Тип установки | Диаметр скважины, мм | Глубина бурения, м | Угол бурения, град. | ход, мм | уси - лие, кН | вид | мощ - ность, кВт | час - тота вра - ще - ния, С | Основные размеры установки, мм | Масса, кг | Изготовитель |
ДС-4 | 75; 100 | До 30 | Верти - кально вверх | 1000 | 10 | Ручной | 1,7 | 1,3 | 943х485х1930 | 134 | ПО "Тула-уголь" |
СБД-2 (СБД-3) | 76; 151 | 120 | 0-6.28 | 1115 | 29,4 | Гидравлич. | 4,0 | 0,85; 1,7; 3,4 | 2130х550х1690 | 1200 | То же |
НКР-100М | 105 | 50 | 0-6.28 | 365 | 6-12 | Пневматич. | 2,8 | 1,1 | 1500х645х665 | 365,320 | З-д "Коммунист", г. Кривой Рог |
УПБ-1М | 190 | 150 | 0-3.14 | 1500 | 75 | Гидравлич. | 29,0 | 0-4,0 | 6000х3000х3400* | 2600** | ВИОГЕМ |
УДБ-8 | 190 | 150 | То же | 1500 | 80 | То же | 18,0 | 0-2,33 | 6000х3000х3400* | 1880** | То же |
УДБ-12 | 190 | 150 | То же | 1400 | 120 | То же | 25,0 | 0-1,67 | 6000х3000х3500* | 2250 | " |
______________
* Основные размеры камеры для размещения установки в рабочем положении.
** Общая масса установки без учета электрооборудования.
Приложение 11

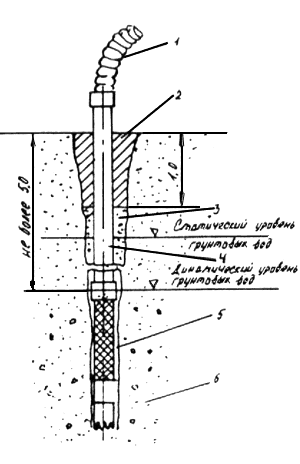

Схема установки легкого иглофильтра
Рис. П.11.1:
1 - гибкий шланг; 2 - глина; 3 - гравийно-песчаный заполнитель; 4 - иглофильтр; 5 - сетка фильтра; 6 - водоносный грунт
Приложение 12
Строительство __________________________ Строительный объект и его
Участок ________________________________ местонахождение ____________
Журнал погружения иглофильтров
Дата | Номер фильтра | Про - верка работы игло - фильтра наливом (время пони - жения столба воды), | Избы - точное давле - ние воды при погруже - нии игло - фильтра, кгс/см | Расход воды при погру - жении игло - фильтра, м | Время погру - жения одного игло- фильтра, мин. | Размер зерен обсыпки, мм | Объем обсыпки на один игло - фильтр, м | Техни - ческая характе - ристика насоса для погру - жения игло - фильтра | Приме - чание |
|
|
|
|
|
|
|
|
|
|
Подписи:
Приложение 13

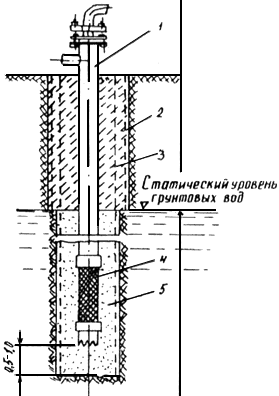

Схема установки эжекторного иглофильтра в предварительно пробуренную скважину
Рис. П.13.1:
1 - эжекторный иглофильтр ЭИ-2,5; 2 - обсадная колонна, извлекаемая после установки фильтра; 3 - обсыпка (песок, супесь, суглинок, глина); 4 - фильтровое звено; 5 - фильтровая обсыпка (гравий, песок)
Приложение 14
Строительство __________________ Место заложения фильтра _____________
Участок ____________________________________________________________
ПАСПОРТ
эжекторного иглофильтра N ________________
Диаметр _____________________
1. Бурение скважины начато _________________ окончено _________________
2. Буровой станок _________________ способ бурения ____________________
3. Конструкция скважин ______________________________________________
4. Длина фильтра _________________ м.
5. Длина надфильтровой колонны труб ________________________________ м.
6. Отметка низа фильтра ___________________________________________ м.
7. Отметка статического уровня воды в скважине _______________________ м.
8. Гравийно-песчаная обсыпка:
размер зерен _________________мм,
количество _________________м
.
9. Скважину бурил ____________________________________________________________________
(фамилия, имя, отчество, подпись)
____________________________________________________________________________________
10. Установку иглофильтра произвел _____________________________________________________
(фамилия, имя, отчество, подпись)
____________________________________________________________________________________
11. Результат проверки работы иглофильтра наливом _______________________________________
Бригадир _________________ Гидрогеолог ________________________________________________
(подпись) (подпись)
Монтаж эжектора производил ___________________________________________________________
(фамилия, имя, отчество)
____________________________________________________________________________________
____________________________________________________________________________________
(дата, подпись)
Проверил гидрогеолог__________________________________________________________________
(фамилия, имя, отчество, подпись)
Начальник участка _________________
(подпись)
Приложение 15
Строительство __________________________________
Участок ________________________________________
АКТ N _____
на испытание трубопроводов под давлением
"____" _________________19 г.
Мы, нижеподписавшиеся, _________________________________________________________________
_________________________________________________________________________________________
_________________________________________________________________________________________
_________________________________________________________________________________________
_________________________________________________________________________________________
составили настоящий акт в том, что "___"_________________19 г.
произведено гидравлическое испытание распределительных _____________________________________
_________________________________________________________________________________________
_________________________________________________________________________________________
трубопроводов диаметром _____ эжекторной иглофильтровой установки
под избыточным давлением ________________ МПа.
Установка смонтирована "____" _________________19 г.
на ПК_________________.
При испытании трубопроводов течи не обнаружены.
Примечание. Журналы сварочных работ прилагаются.
Подписи:
Приложение 16
Строительство __________________________
Участок ________________________________
Буровой журнал | |||||||||||||||
Дата | Смена | Наиме - нова- ние опе - раций | Время прове - дения операций | Продол - житель - ность опера - ций, ч.-мин | Глубина бурения | Про - бурено сква - жин, м | Диа - метр буре - ния, мм | Конст - рукция бур. снаря - да (снизу вверх) | Наиме - нова- ние по - род | Уро - вень воды в сква - жине | Фами - лия имя, отче - ство | Долж - ность, раз - ряд | Отра - ботано часов | ||
| | | на - чало | ко - нец | | от от - метки | до от - метки | | | | | | | | |
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
Примечание. Номер скважины указывается в общем заголовке перед началом записей.
Приложение 17
Строительство __________________________ | Местонахождение скважины _________________ |
Участок ________________________________ | __________________________________________ |
| Буровой станок ____________________________ |
| Способ бурения ____________________________ |
Геолого-технический разрез скважины N _______
Литоло- гическое описание работ | Глубина залегания | Мощность слоя, | Литоло- гический разрез скважины | Глубина статического уровня подземных вод, м | Абсо - лютная отметка стати - ческого уровня, м | Величина напора, м | Техни - ческие | Диаметр бурения, | Приме - чание |
|
|
|
|
|
|
|
|
|
|
Подписи: Начало бурения _________________
|
