Приложение 5



Принцип работы водоструйного насоса



 Рабочая вода от насоса на поверхности поступает в межтрубное пространство между водоподъемной 1 и наружной 2 трубами и далее к насадке струйного насоса. Струя воды, выбрасываемая из насадки, создает разрежение в приемных окнах струйного насоса и тогда, под давлением атмосферы, действующим на поверхность воды в скважине, через всасывающий патрубок 3 и отборный клапан 4, вода поступает в приемную камеру, далее в камеру смешения, где смешивается с потоком рабочей воды и по водоподъемной трубе 1 выдается наверх и затем в циркуляционный бак.

 На рис. П.5.1 стрелками обозначены секундные расходы: - из грунта, м/сек; - подача рабочей воды, м/сек.

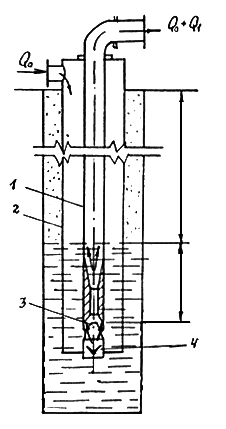

Рис. П.5.1. Схема работы водоструйного насоса:

1 - водоподъемная труба; 2 - наружная труба; 3 - всасывающий патрубок; 4 - отборный клапан


Приложение 6


Фильтровые покрытия из проволочной обмотки

Ширина просвета,

Скважность, % при диаметре проволоки, мм

мм

1,5

2

3

4

0,5

25

20

14

11

0,75

33

27

20

15

1

40

33

25

20

1,5

50

43

33

27

2

57

50

40

33

2,5

62

55

45

36

3

66

60

50

43

3,5

70

63

54

46

4

73

66

57

50

4,5

75

69

60

53,5

5

77

71

62

55,5

5,5

78,5

73

64

57

6

80

75

66

60


Приложение 7


Сетки галунного плетения

Номер сетки

Номинальное число проволок на 26 мм

Номинальный диаметр проволоки, мм

Расчетная масса 1 м сетки, кр




основа

уток

основа

уток




24

24

260

0,7

0,4

3,38

28

28

260

0,6

0,4

3,28

32

32

260

0,6

0,4

3,36

36

36

260

0,5

0,4

3,20

40

40

325

0,5

0,35

3,10

44

44

360

0,45

0,3

2,61

48

48

360

0,45

0,3

2,63

52

52

390

0,45

0,28

2,66

56

56

390

0,4

0,28

2,49

60

60

390

0,4

0,28

2,54

64

64

485

0,35

0,22

2,01

68

68

485

0,35

0,22

2,06

72

72

550

0,3

0,2

1,82

76

76

550

0,3

0,2

1,83

80

80

600

0,28

0,18

1,62

90

90

645

0,28

0,16

1,52

100

100

670

0,25

0,16

1,52

120

120

670

0,22

0,16

1,52

200

200

870

0,18

0,12

1,21


Приложение 8


Сетки квадратного плетения

Номер сетки

Диаметр проволоки,
мм

Число проволок на 26 мм сетки

Число ячеек на
1 смсетки

Сторона ячейки в свету,
мм

Живое сечение сетки,
%

Масса 1 м латунной сетки, кг

2,6

0,5

32,3

10,4

2,6

70,3

1,14

2,5

0,5

33,3

11,2

2,5

70

1,18

2

0,5

40

16

2

64

1,41

1,6

0,45

49

23,8

1,6

60,8

1,39

1,25

0,4

59

34,6

1,25

58,5

1,33

1

0,35

74

54,9

1

55

1,23

0,9

0,35

80

64

0,9

41,3

1,38

0,8

0,3

91

82,6

0,8

53

1,2

0,7

0,3

99

98

0,7

48

1,27

063

0,25

114

130

0,63

48

1

06

0,25

118

139

-

49,8

1,04

056

0,23

126,5

160

0,56

51

0,97

05

0,22

139

193

0,5

48,2

0,94

045

0,18

159

252

0,45

50,9

0,72

042

0,15

125,5

308

0,42

54

0,55

04

0,15

182

331

0,4

53

0,58

0355

0,15

200

400

0,355

49

0,63

0315

0,14

222

494

0,315

46

0,61

028

0,14

238

567

0,28

44,5

0,65

025

0,13

264

694

0,25

43,3

0,62

0224

0,13

278

763

0,224

40,8

0,66

02

0,13

303

918

0,2

36,7

0,72

018

0,13

323

1040

0,18

33,8

0,76

016

0,12

385

1480

0,16

32,7

0,72

015

0,1

400

1600

-

36

0,56

014

0,09

435

1890

0,14

38

0,56

0125

0,09

465

2130

0,125

33,8

0,54

0112

0,08

515

2530

0,112

34,7

0,46

0105

0,075

566

3140

-

37

0,43

01

0,07

588

3460

0,1

34,6

0,4


Приложение 9
