3.2.81. Насосы с баком должны соединяться трубами на фланцах с уплотнением резиновыми прокладками.
3.2.82. На нагнетательной и всасывающей сторонах насосов следует устанавливать задвижки.
3.2.83. Всасывающую магистраль от насоса к баку необходимо монтировать с уклоном не менее 0,005 в сторону бака.
3.2.84. Трубопроводы должны соединяться с арматурой и приборами при помощи резьбового штуцера, соответствующего диаметру соединений на арматуре и приборах.
3.2.85. Все фасонные части, задвижки, краны и сварные стыки должны располагаться на расстоянии не менее 200 мм от стен помещения.
3.2.86. Если в станции установлено 2 и более насосов, над трубопроводами, соединяющими насосы с баками, должны быть устроены переходы.
3.2.87. Для заполнения водой циркуляционных баков к насосной станции должен быть проведен водопровод от источника водоснабжения, обеспечивающего наполнение циркуляционного бака в течение не более 1 ч.
3.2.88. Насосные станции должны быть укомплектованы следующей контрольно-измерительной аппаратурой:
а) общий щитовой вольтметр;
б) щитовые амперметры;
в) электрические счетчики активной и реактивной энергии;
г) манометр гидравлический со шкалой 0,16 кгс/см
на прямом и обратном трубопроводах для контроля за циркуляцией воды. Манометры устанавливаются на самых удаленных от насоса частях трубопровода;
д) манометр гидравлический со шкалой 0,16 кгс/см для контроля за работой насосов;
е) указатель уровня воды в баке, оборудованный звуковой и световой сигнализацией, подающей сигнал при снижении уровня воды в баке.
Бурение и оборудование скважин погружными насосами
3.2.96. Для бурения водопонизительных скважин, оборудованных погружными насосами, применяются вращательный и ударно-канатный способы бурения.
Выбор типа станка зависит от глубины и диаметра бурения, геологического разреза, гидрогеологических условий, места сооружения скважин, наличия электроэнергии и воды.
Технические характеристики наиболее употребляемых станков приведены в приложениях 18 и 19.
3.2.97. При бурении водопонизительных скважин должны быть приняты меры, предотвращающие их искривление. Отклонение оси скважины от вертикали допускается не более 30°.
3.2.98. Внутренний диаметр конечного звена колонны обсадных труб при отсутствии гравийной обсыпки должен быть больше наружного диаметра фильтровой колонны не менее чем на 40-50 мм, а при наличии гравийной обсыпки - на 100 мм и более.
3.2.99. Все работы, связанные с сооружением скважины, должны быть отражены в соответствующих документах:
буровом журнале (приложение 16), заполняемом в процессе бурения;
геолого-техническом разрезе скважины (приложение 17), составляемом по окончании бурения.
3.2.100. В песчаных и песчано-глинистых грунтах с небольшим включением гальки предпочтение следует отдавать вращательному бурению с обратной промывкой чистой водой.
3.2.101. При бурении с обратной промывкой чистой водой необходимо следить:
чтобы скважина была постоянно залита до устья водой;
за соответствием скорости бурения и количеством грунта, поступающего из скважины. Недопустима длительная прокачка скважины без поступательного движения бурового инструмента.
3.2.102. Конечный диаметр бурения должен превышать наружный диаметр фильтровой колонны не менее чем на 300 мм.
3.2.103. Объем отстойника должен не менее чем в 3 раза превышать объем породы, выбуриваемой из скважины.
3.2.104. Вращательное бурение скважин с обратной промывкой без крепления обсадными трубами недопустимо в непосредственной близости от фундаментов зданий и подземных коммуникаций.
3.2.105. При бурении скважин вращательным способом с прямой промывкой в качестве промывочной жидкости следует применять:
в неустойчивых породах (песках, супесях) - глинистый раствор;
в устойчивых породах (известняках, песчаниках) в интервале установки фильтрового звена - воду.
3.2.106. Глинистый раствор в качестве промывочной жидкости должен отвечать следующим требованиям:
обладать необходимой плотностью, которая определяется расчетом в зависимости от конкретных геологических условий;
содержать не более 4% песка;
водоотдача не должна превышать 14-16 см
за 30 мин при определении прибором ВМ-6;
вязкость по СПВ-5 должна быть от 18 до 35 с.
При бурении скважин в зонах интенсивного поглощения рекомендуется применять растворы высокой вязкости и малой плотности.
При проходке скважин в грунтах, способных к обвалам и вспучиванию, необходимо применять утяжеленный раствор с малой вязкостью.
3.2.107. В процессе бурения частота вращения долота должна регулироваться в зависимости от характера проходимых пород, типа и диаметра долота, диаметра бурильных труб, количества прокачиваемой промывочной жидкости.
При этом чем больше частота вращения долота, тем меньше должно быть осевое давление на инструмент.
3.2.108. Для достижения нормальной промывки скважины при бурении на воду необходимо обеспечить скорость восходящего потока промывочной жидкости в скважине не менее 0,2 м/с. При меньшей скорости восходящего потока следует периодически осуществлять промывку без углубления скважины.
3.2.109. Конечный диаметр скважины должен быть больше наружного диаметра фильтровой колонны не менее чем на 100 мм.
3.2.110. Во избежание искривления ствола скважины в состав бурильного инструмента рекомендуется включать колибраторы или центраторы, соответствующие диаметру бурения.
3.2.111. При бурении скважины необходимо подробно фиксировать в буровом журнале все операции, включая:
скорость углубления скважины;
расход и параметры промывочной жидкости;
частоту вращения породоразрушающего инструмента и осевого давления;
состав технологического бурового снаряда.
3.2.112. Ударно-канатное бурение в водонасыщенных песках рекомендуется вести желонкой с плоским клапаном с одновременным креплением скважины обсадными трубами. Диаметр желонки должен быть на 100 мм меньше внутреннего диаметра обсадных труб, в которых ведется бурение.
При образовании в процессе бурения в скважине высокой грунтовой пробки рекомендуется заливать в скважину воду для создания противодавления, превышающего статический напор пластовой воды.
3.2.113. Водоносные пески следует по возможности проходить одной колонной труб.
Башмак колонны следует забивать в водоупорную породу, подстилающую пески, на 0,3-0,5 м.
3.2.114. Галечниковые и гравийные грунты следует проходить долотом с применением желонки с плоским клапаном с одновременным креплением обсадными трубами. При проходке сухого гравия и галечника, а также водонасыщенных песков, галечников и гравия, в которых не производится водопонижение, в скважину рекомендуется добавлять "жирную" глину.
3.2.115. В плотных вязких глинах бурение следует вести долотом, как правило, без одновременного крепления обсадными трубами.
Если в скважине отсутствует вода, то перед спуском желонки в скважину следует подливать воду.
Обсадку в этом случае можно выполнять сразу на всю глубину, стремясь период между окончанием бурения и спуском колонны труб сократить до минимума.
3.2.116. При проходке скважин в скальных и полускальных грунтах бурение рекомендуется осуществлять округляющими долотами.
При бурении необходимо исключить сужение ствола скважины и потерю им округлой формы.
При смене сработанного долота на новое обработку стенок скважины следует начинать на 3-4 м выше забоя. Очистку скважины от разбуренной породы следует выполнять желонкой с плоским клапаном.
При отсутствии воды в скважине для облегчения производства работ в нее необходимо периодически подливать воду.
3.2.117. Перед монтажом погружного насоса в скважине необходимо:
проверить скважину шаблоном на проходимость (на всю глубину скважины);
прокачать скважину водой.
3.2.118. Насосы в скважинах можно монтировать автокраном, буровым станком или другими подъемными средствами на водоподъемных трубах, состоящих из отдельных труб длиной 6-7 м, соединяемых муфтами.
Допускается соединение труб на фланцах с резиновыми прокладками. Для монтажа насосов в скважину следует применять усиленные водогазопроводные или насосно-компрессорные трубы. Диаметр труб должен соответствовать паспортной производительности насоса.
3.2.119. Верхняя труба водоподъемной колонны должна присоединяться к опорной плите, закрепляемой на устье скважины.
3.2.120. Насос в скважину следует опускать на такую глубину, чтобы при полностью открытой задвижке на нагнетательном трубопроводе всасывающее отверстие насоса находилось под водой. При понижении динамического уровня ниже всасывающего отверстия следует опустить насос на большую глубину или, если это невозможно, регулировать производительность насоса задвижкой.
3.2.121. Перед пуском насоса задвижка на нагнетательном трубопроводе должна быть закрыта.
После пуска насоса задвижка открывается с таким расчетом, чтобы обеспечить максимальный расход воды и непрерывность ее истечения.
При наличии в момент пуска насоса незначительного количества песка в откачиваемой воде допускается останавливать насос до полного осветления воды.
3.2.122. Монтаж, демонтаж и эксплуатация насосов должны производиться в соответствии с инструкцией завода-изготовителя.
3.2.123. Токопроводящий кабель в скважину через каждые 2-3 м должен быть прикреплен к напорному трубопроводу. Монтаж токопроводящего кабеля не рекомендуется производить при температуре воздуха ниже -15 °С.
3.2.124. Электрическая станция управления насоса должна быть проверена на стенде. Защита электродвигателя должна быть отрегулирована на номинальный ток. Над станцией управления должна быть установлена будка, защищающая ее от атмосферных осадков.
3.2.125. Для контроля динамического уровня воды над работающим насосом в скважине параллельно водоподъемной колонне труб следует смонтировать пьезометрическую трубку из водогазопроводных или полиэтиленовых труб.
3.2.126. Для замера количества откачиваемой воды на сливном трубопроводе должен быть установлен водомер. В противном случае слив из насоса должен осуществляться в мерную емкость, установленную на общем сливном трубопроводе и оборудованную клапаном, закрывающим слив из мерной емкости при замере.
3.2.127. На опорном колене насоса должен устанавливаться манометр.
3.3. Интенсификация водоотбора при осушении пласта
Вакуумирование скважин
3.3.1. Вакуумирование скважин рекомендуется применять при водопонижении в грунтах с низкими фильтрационными свойствами, близком расположении тоннеля к водоупору и малом столбе воды над водоупором.
3.3.2. Для вакуумирования скважин, оборудованных погружными насосами (приложение 20), следует применять струйные насосы установок УВВ-2 и УЗВМ, которыми одновременно может производиться откачка воды.
Подачу воды на струйные насосы в этом случае следует осуществлять центробежными или поршневыми (буровыми) насосами, сагрегированными с циркуляционными баками таким образом, что один рабочий насос подает воду на группу скважин (см. технологические схемы в прил. 21 и 22).
3.3.3. Расчет параметров струйных насосов, электрооборудования, рабочего насоса и определение количества скважин с глубинными струйными насосами на один рабочий насос рекомендуется выполнять по методике ХИСИ (приложение 24).
3.3.4. Устья вакуумируемых скважин должны быть оборудованы герметичными фланцами с герметичными вводами водоподъемных труб и кабельных вводов погружных насосов.
3.3.5. В скважинах, предназначенных для вакуумирования:
сварка всех стыков фильтровой колонны должна выполняться герметичными швами;
сборка муфтовых соединений водоподъемных труб должна осуществляться с подмоткой льна на сурике;
на оголовниках вакуумированных скважин должен быть установлен вакуумметр.
3.3.6. Во избежание подсоса воздуха через верхнюю часть фильтрового звена при снижении уровня подземных вод длина фильтрового звена над водоупорным слоем должна быть не более 2-х метров.
3.3.7. Длина отстойника вакуумной скважины должна быть не менее 3-х метров для возможности размещения в нем погружного насоса при максимальном снижении уровня грунтовых вод в осушаемом пласте.
3.3.8. Общая вакуумная магистраль должна быть снабжена краном у каждой отдельной скважины для возможности демонтажа одного насоса без остановки всей системы вакуумирования.
3.3.9. Слив насосов должен осуществляться в циркуляционные баки установок УВВ-2 или УЗВМ, откуда избыточная вода через верхний патрубок поступает в сливной трубопровод.
3.3.10. Циркуляционные баки рабочих насосов должны иметь плотно закрывающиеся крышки во избежание попадания мусора в насадки струйных насосов.
Перед пуском системы вакуумирования циркуляционные баки, напорные и обратные трубопроводы, струйные насосы должны быть промыты чистой водой.
3.3.11. Нагнетательные и всасывающие трубопроводы рабочих насосов должны быть снабжены задвижками.
На нагнетательном патрубке рабочего насоса должен быть установлен манометр.
Нагнетание сжатого воздуха в пласт
3.3.12. Нагнетание сжатого воздуха в осушаемый пласт следует производить при осушении замороженных замкнутых контуров в целях повышения производительности водопонизительных скважин, ускорения сроков осушения и максимально возможного снижения уровня грунтовых вод в замороженном контуре.
3.3.13. Конструкция воздухоподающих скважин (приложение 23), их количество и расположение должны устанавливаться в проекте в зависимости от конкретных гидрогеологических условий, литологического состава грунтов и положения сооружаемых тоннелей в замороженном контуре.
3.3.14. Нагнетание воздуха в осушаемый пласт должно производиться через специально пробуренные воздухоподающие скважины, сооружаемые с поверхности. Примерная технологическая схема показана в приложении 26.
3.3.15. Обязательным условием для осушения замороженных контуров с нагнетанием сжатого воздуха в осушаемый пласт является наличие над ним водоупорного слоя мощностью не менее 2-3 метров.
3.3.16. Нагнетание воздуха в осушаемый пласт через систему воздухоподающих скважин должно осуществляться централизованно от стационарной компрессорной станции или от передвижных компрессоров, устанавливаемых непосредственно у осушаемого контура.
Рабочее давление нагнетания воздуха в пласт должно быть в пределах 1,2-1,4 Н, где Н - гидростатический напор или мощность осушаемого пласта.
3.3.17. Устья воздухоподающих, наблюдательных и водопонизительных скважин при осушении с нагнетанием сжатого воздуха должны оборудоваться герметичными оголовками или крышками.
3.3.18. Расположение и конструкция фильтровых звеньев воздухоподающих скважин в осушаемом контуре должно способствовать максимально эффективному отжатию воды на фильтровые звенья водопонизительных скважин и недопущению прорыва сжатого воздуха через фильтровое звено к насосу.
3.3.19. Воздухонапорные трубопроводы от компрессорной станции до воздухоподающих скважин следует выполнять из усиленных газовых муфтовых труб.
Диаметр труб должен определяться расчетом воздухонапорных трубопроводов с учетом обеспечения рабочего напора в устье воздухоподающих скважин и прохождения необходимого количества воздуха.
3.3.20. Оголовки воздухоподающих скважин должны оборудоваться герметичными крышками и вентилями для установки манометров и сброса давления.
Подводящая воздушная магистраль к каждой воздухоподающей скважине должна оборудоваться вентилем для регулирования давления сжатого воздуха.
3.3.21. Замеры уровня грунтовых вод в осушаемом контуре следует производить с помощью наблюдательных скважин через 3-4 ч после прекращения подачи сжатого воздуха в осушаемый пласт.
3.4. Особенности устройства водопонижения из подземных горных выработок
3.4.1. Водопонизительные горизонтальные и субгоризонтальные скважины следует сооружать из специальных дренажных штолен и камер, расположенных ниже основной выработки, либо в ее уровне, а также из лба забоя основной выработки (рис. 3.4.1).

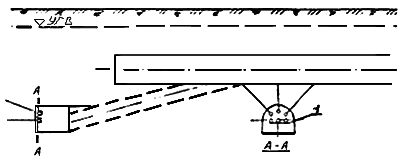

Рис. 3.4.1. Обобщенная схема лучевого водозабора из разведочной штольни:
1 - скважины; УГВ - уровень грунтовых вод
Такое расположение вспомогательных дренажных выработок обеспечивает снижение гидростатического давления и позволяет осуществлять дальнейшую проходку с большей надежностью.
Дренажные скважины обеспечивают в процессе их проходки также получение разведочных данных и информации о характере пород, наличии сложных участков в зонах, находящихся впереди забоя.
3.4.2. Бурение разведочных и дренажных скважин глубиной от 20 до 50 м (в зависимости от устойчивости грунтов) может производиться станками ударного и ударно-вращательного действия отечественного производства (см. приложения 18-19) и глубиной до 350 м с одновременной обсадкой скважин с последующей установкой в них фильтров - специальными станками типа "БАМ-1" фирмы "Тоне-Боринг" (Япония).
Фильтры необходимо подбирать в зависимости от свойств грунтов, полученных в результате определения гранулометрического состава, водоотдачи и т. д. В случае сложной гидрогеологической обстановки (плывуны, лессовидные грунты и т. д.) бурение скважин следует проводить с опережающей обсадкой.
3.4.3. При бурении скважин лучевого дренажа в неустойчивых обводненных грунтах рекомендуется использовать буровые установки лучевого бурения УЛБ-130 конструкции ВИОГЕМ (см. приложение 20). Установка обеспечивает бурение скважин с обсадкой ствола при наружном диаметре фильтра 130 мм.
3.4.4. Горизонтальные и субгоризонтальные скважины из горных выработок в устьевой части следует оборудовать специальными оголовками в виде камеры и отводящего патрубка для воды.
В камере размещаются датчики давления, например типа ПРС-3.10, ПДС-30, и температуры, например ПТС-60, соединенные кабелем с регистрирующей аппаратурой типа КСМ, КСП.
На водоотводящем патрубке размещены манометр, расходомер и вентиль. Замеры расхода воды должны производиться с помощью расходомера или объемным способом с использованием замерной емкости.
Полученные данные должны заноситься в журнал регистрации. При непредвиденных изменениях температуры, давления или расхода соответствующую запись следует сделать на диаграмме регистрирующей аппаратуры или в журнале с указанием текущего времени.
3.4.5. Интервалы замеров определяются в каждом конкретном случае с учетом водоотдачи грунтов.
В начальный период водопонижения частота режимных наблюдений должна быть увеличена. В дальнейшем частота замеров может производиться с увеличенными интервалами.
4. ЭКСПЛУАТАЦИЯ И ДЕМОНТАЖ ВОДОПОНИЗИТЕЛЬНЫХ УСТАНОВОК
4.1. До ввода водопонизительных установок в эксплуатацию необходимо производить пробный пуск каждого агрегата в отдельности для проверки готовности его к работе, а в иглофильтровых установках - также и для проверки готовности к работе присоединенной к насосу группы иглофильтров и коммуникаций.
4.2. Пробный пуск систем, состоящих из большого количества водопонизительных скважин или иглофильтровых установок, следует производить по мере готовности групп скважин или иглофильтровых установок с тем, чтобы в случае необходимости по результатам пробной откачки можно было вносить коррективы в проект.
При пробном пуске соответствующими измерениями манометров и вакуумметров необходимо определять расход откачиваемой воды и снижение уровня воды в наблюдательных скважинах.
Откачиваемая вода не должна содержать частиц грунта. В первые часы допускается незначительный вынос частиц грунта при условии, что содержание их в откачиваемой воде непрерывно уменьшается. В случае незатухающего выноса грунта скважины или иглофильтры необходимо отключать.
4.3. Исправность отдельных иглофильтров рекомендуется проверять:
по звуку движущейся воды в гибком шланге;
по температуре гибкого шланга и надфильтровой трубы (летом температура должна быть ниже температуры воздуха, зимой - выше);
наливом воды в иглофильтры по скорости ее поглощения.
Неисправные иглофильтры должны быть заменены новыми или отключены. В случае невозможности извлечения иглофильтра из грунта его необходимо заглушить.
4.4. Иглофильтры, не дошедшие до проектной отметки, а также иглофильтры, которые по разным причинам не могут быть включены в работу, во избежание подсоса через них воздуха в систему должны быть отключены и герметично заглушены. Недопустимо нахождение в одном ряду иглофильтров, находящихся на разных отметках.
4.5. На пробный пуск водопонизительной установки составляется акт (приложение 27).
4.6. После пробного пуска, подтверждающего работоспособность всей водопонизительной установки, включая иглофильтры, насосы, всасывающие и напорные агрегаты, систему подачи сжатого воздуха, лотки или трубы для отвода воды, водопонизительная система может быть принята в эксплуатацию.
Ввод системы в эксплуатацию должен быть оформлен актом (приложение 28), к которому прикладывается необходимая техническая документация.
4.7. Установка, пуск и эксплуатация насосов, компрессоров и электроаппаратуры должны производиться в соответствии с инструкциями заводов-изготовителей.
Ремонт оборудования должен осуществляться в соответствии с графиком планово-предупредительного ремонта.
4.8. В помещении насосной станции (или в помещении дежурного персонала) должна быть вывешена следующая документация:
схема расположения иглофильтров и водопонизительных скважин;
схема напорных, обратных, вакуумных и сливных трубопроводов;
схема электрооборудования насосных агрегатов;
инструкции по эксплуатации насосов и электрооборудования;
правила внутреннего порядка;
график планово-предупредительного ремонта оборудования;
инструкция по технике безопасности;
график выхода на работу обслуживающего персонала.
4.9. Откачивать воду после сдачи водопонизительной установки в эксплуатацию следует непрерывно, поддерживая в течение всего периода работы, в том числе в паводок, меженный уровень подземных вод.
При этом эксплуатируемая система должна быть обеспечена резервным оборудованием и во всех случаях питание электроэнергией получать от отдельного фидера (ПКЛ).
Для надежности работы систем водопонижения должно быть предусмотрено питание электроэнергией от двух независящих источников с тем, чтобы в случаях, оговоренных проектом, осуществлять автоматическое включение резерва (АВР).
Перерыв в электроснабжении насосных станций не должен превышать 10 мин. В зимнее время при перерыве свыше 10 мин во избежание замерзания из всей системы водопонижения должна быть удалена вода.
Недопустимо подключение иных потребителей на линию электроснабжения водопонизительных установок.
4.10. В процессе эксплуатации водопонизительной установки необходимо:
не допускать нагрева трущихся частей насосов и электродвигателей выше температуры, указанной в действующих инструкциях по эксплуатации;
поддерживать заданные давление и вакуум в системах;
не допускать утечки воды в трубопроводах, эжекторных иглофильтрах, глубинных струйных насосах. При утечке необходимо немедленно установить причину и устранить неисправность;
поддерживать установленный режим работы насосных агрегатов и компрессорных станций и систематически следить за показаниями контрольно-измерительных приборов.
Все сведения о работе водопонизительной установки должны ежемесячно фиксироваться в специальном журнале (приложение 29).
4.11. Скважины, оборудованные погружными насосами, при значительном удалении друг от друга рекомендуется обеспечить автоматической системой подачи сигнала о работе на диспетчерский пункт и автоматическим устройством для отключения насосов при недопустимом изменении параметров электропитания и нагрузки на электродвигатель, а также при "сухом ходе" насоса.
4.12. Вода, стекающая в котлован из вышележащих слоев, не захватываемая системой водопонижения, должна отводиться дренажными канавами в зумпфы и удаляться из них насосами открытого водоотлива.
4.13. Разработка котлована на проектную глубину допускается после снижения уровня грунтовых вод до отметки, предусмотренной проектом.
4.14. Вакуумметры и манометры на насосных агрегатах следует включать только на момент измерения показаний, после чего краны на них должны быть закрыты.
Необходимо следить за правильным положением отверстий трехходового крана по имеющимся на нем рискам во избежание подсоса через него воздуха.
4.15. При ремонте насосного оборудования или устранении неисправностей в работу следует включать резервное оборудование. Неисправное оборудование, ремонт которого на месте произвести невозможно, должно быть заменено.
4.16. Проверять герметичность стыка между опорными кольцами водоподъемной колонны и седлом эжекторного фильтра следует через 20-30 мин после начала откачки, ослабляя сальники. При этом рекомендуется иметь в виду, что если в фильтре имелся наплыв грунта, образовавшийся при погружении, и опорное кольцо не доходило до седла, то после откачки и ослабления сальников водоподъемная колонна должна занять правильное положение. После этого сальники и гайки на хомуте должны быть затянуты.
Правильность монтажа и исправность фильтров необходимо проверять по степени осветления воды после нескольких часов ее откачки.
Вода для питания насоса должна быть чистой во избежание засорения сопла эжектора.
Нижний конец трубы насоса следует устанавливать на расстоянии не менее 0,5 м от дна и боковых стенок циркуляционного бака.
4.17. Запуск в работу электродвигателя погружного насоса следует осуществлять:
не ранее чем через 1,5 ч после погружения его в воду скважины, предварительно убедившись, что сопротивление изоляции электродвигателя не оказалось ниже допустимой величины (0,5 Мом);
только через станцию управления. Категорически запрещается включать электродвигатель непосредственно в сеть.
4.18. При уменьшении притока воды к водопонизительной установке в связи с развитием зоны депрессии возможно частичное отключение установки из эксплуатационного режима, не допуская однако при этом повышения уровня грунтовых вод.
4.19. При осушении замороженных контуров с нагнетанием сжатого воздуха рекомендуется при падении дебита каждой водопонизительной скважины менее чем на 0,1-0,3 м/ч подачу сжатого воздуха прекращать и переводить водопонизительные скважины на режим вакуумирования.
4.20. При нагнетании сжатого воздуха в пласт необходимо проводить систематические наблюдения за состоянием трубопроводов, регулирующей и запорной арматурой, режимом работы компрессоров и электродвигателей к ним и фиксировать их в сменном журнале (см. приложение 29).
Обнаруженные неисправности следует немедленно устранять.
После окончания нагнетания сжатого воздуха систему следует демонтировать и отправить на следующий участок работы или на базу для хранения.
4.21. После достижения проектного уровня снижения грунтовых вод должен быть составлен акт готовности участка для ведения основных работ (приложение 30).
4.22. Окончание работ по водопонижению должно быть оформлено актом на прекращение работ по водопонижению (приложение 31).
4.23. После окончания работ по водопонижению оборудование должно быть демонтировано согласно заводской инструкции и подготовлено для монтажа на другой площадке.
4.24. Извлечение иглофильтров из грунта следует осуществлять при помощи цепного фильтроизвлекателя или гидравлического домкрата.
Для уменьшения сопротивления грунта при извлечении рекомендуется размывать грунт вокруг фильтра струей воды, нагнетаемой через погруженную рядом с извлекаемым иглофильтром трубу.
После извлечения иглофильтра сетка фильтрового звена должна быть промыта сильной струей воды.
4.25. Погружные насосы и глубинные струйные насосы следует демонтировать из скважин при помощи автокранов или буровых самоходных установок.
После извлечения насосы должны быть отревизованы и, в случае потери ими своих технических характеристик, отремонтированы.
4.26. Демонтаж должен быть оформлен актом на скрытые работы по ликвидации скважин (приложение 32) с указанием мест заложения скважин (фильтров), способов их ликвидации, объемов работ и т. д., а также актом на скрытые работы по устройству тампонажа (приложение 33).
Ликвидационный тампонаж должен отвечать требованиям нормативных документов.
5. НАБЛЮДЕНИЯ И КОНТРОЛЬ ПРИ ПРОИЗВОДСТВЕ РАБОТ ПО ВОДОПОНИЖЕНИЮ
5.1. Организация, выполняющая работы по водопонижению, обязана:
рассматривать проекты по водопонижению, давать предложения по их корректированию, систематизировать и комплектовать проектную документацию;
обеспечить выполнение буровых и монтажных работ, контроль за оборудованием скважин фильтрами, составление документации на их установку, наблюдение за качеством обсыпки, контроль за установкой иглофильтров, отбор и описание образцов грунта при бурении, а также составление документации и участие в составлении производственно-технических отчетов.
5.2. В процессе сооружения скважин необходимо проводить комплекс наблюдений, позволяющих уточнить геологический разрез и положение уровней подземных вод.
По фактическому геологическому разрезу с согласия проектной организации следует выполнять корректировку проектной конструкции скважин.
5.3. При вращательном бурении сплошным забоем образцы пород для описания должны отбираться из бурового шлама, поступающего из скважины в желобную систему. При этом обязателен отбор шлама из кровли каждого нового проходимого пласта.
5.4. При ударно-канатном способе бурения отбор проб пород для описания должен производиться по мере углубления забоя скважины из каждого прослоя грунта с указанием глубины залегания кровли и подошвы пласта. Особое внимание следует уделять отбору проб в интервале водоносного горизонта.
5.5. Привязку отобранных образцов пород к глубине скважины необходимо производить путем постоянного промера глубины забоя скважины при отборе образцов пород.
Одновременно с буровым журналом ведется исполнительный геолого-технический разрез скважины (см. прил. 17).
5.6. При прокачке скважин следует замерять расход и уровень воды, а также фиксировать степень осветления откачиваемой воды и количество выносимого с водой песка.
Данные прокачки используются для приблизительной оценки водообильности горизонта и качества сооружаемой скважины.
Прокачку необходимо вести до полного осветления воды.
5.7. В скважинах с гравийной обсыпкой фильтра в процессе прокачки необходимо обеспечить исключение просадки материала обсыпки и обнажения фильтрового звена.
5.8. В случае несоответствия фактического разреза проектному необходимо прекратить погружение легких иглофильтров и для уточнения разреза пробурить специальные контрольные геологические скважины.
Количество и положение контрольных скважин должно определяться совместно представителями проектной и строительной организаций. По полученным данным проект должен быть откорректирован.
5.9. Все водопонизительные и наблюдательные скважины должны быть пронумерованы.
На каждую водопонизительную и наблюдательную скважины, а также эжекторный иглофильтр должна быть составлена исполнительная схема.
Данные по легким иглофильтрам заносятся в общую исполнительную схему иглофильтровой установки.
5.10. Если эжекторные иглофильтры устанавливаются в готовые скважины, то количество скважин, проходимых с отбором проб грунта, должно определяться проектной организацией.
Увеличение расстояния между контрольными скважинами может быть произведено только по согласованию с проектной организацией.
5.11. Для наблюдения за уровнем грунтовых вод в процессе производства работ по водопонижению должна быть сооружена система наблюдательных скважин. Бурение и оборудование этих скважин следует производить до начала производства работ по водопонижению.
5.12. Для наблюдений за снижением уровня воды при работе иглофильтровых установок следует использовать отдельные иглофильтры, не подключенные к всасывающему коллектору.
5.13. Для наблюдений за снижением уровня подземных вод при водопонижении эжекторными иглофильтрами и водопонизительными скважинами, оборудованными погружными насосами, следует использовать отдельные скважины, оборудованные фильтрами.
5.14. При осушении нескольких водоносных горизонтов наблюдательные скважины должны устраиваться на каждый осушаемый горизонт отдельно. При этом фильтры наблюдательных скважин не должны объединять разные горизонты.
5.15. Для проверки качества работы наблюдательных скважин в них следует наливать воду. При отсутствии или медленном поглощении воды фильтр необходимо промыть или прокачать сжатым воздухом. Если после промывки и прокачки поглощения не происходит, скважину следует пробурить вновь.
5.16. Во избежание засорения наблюдательные скважины должны оборудоваться специальными крышками.
5.17. При выполнении работ по водопонижению необходимо систематически замерять уровень воды в скважинах и дебит водопонизительных установок:
уровень воды - электроуровнемером или "хлопушкой" с точностью до 1 см;
дебит водопонизительных установок с помощью водомера или мерной емкости.
В первые трое суток работы водопонизительной установки замеры следует производить каждую смену, в последующие сутки - один раз в сутки.
5.18. Наблюдения за восстановлением уровня по пьезометрическим трубкам должны производиться один раз в сутки.
5.19. Результаты всех замеров должны заноситься в "Журнал работы водопонизительной установки" (см. приложение 29) и "Журнал наблюдений за уровнем грунтовых вод" (см. приложение 35).
5.20. Насос, откачивающий воду из всасывающего коллектора иглофильтровой установки, необходимо устанавливать с учетом удобства сброса откачиваемой воды и обеспечения наименьшей потери напора всасывающей системы. Обычно рекомендуется устанавливать насос в средней точке коллектора.
5.21. Участки коллектора, обслуживаемые разными насосными станциями, должны отделяться при помощи задвижек или заглушек. Количество наблюдательных скважин и схема их расположения устанавливаются проектом в зависимости от сложности гидрогеологических условий участка работ.
|
Из за большого объема этот материал размещен на нескольких страницах:
1 2 3 4 5 6 7 8 9 10 |
