Топология (конфигурация) – это способ соединения компьютеров в сеть.

Тип топологии определяет стоимость, защищенность, производительность и надежность эксплуатации рабочих станций.

1. Звезда

Каждый ПК отдельным кабелем подключается к концентратору, находящемуся в центре сети.

Особенности:

l  Высокие затраты на прокладку кабелей.

l  Наиболее быстродействующая.

l  Нарушается работа всей сети при выходе из строя центрального узла.

Концентратор или хаб (HUB) – устройство для объединения нескольких физических сегментов сетей.

2. Кольцевая топология

Сеть не имеет конечного пункта соединения, Д предаются от ПК к ПК по кольцу в одном направлении.

Особенности:

l  продолжительность передачи И увеличивается пропорционально количеству рабочих станций, входящих сеть.

l  в случае выхода из строя хотя бы одной из рабочих станций вся сеть парализуется.

l  подключение новой рабочей станции требует краткосрочного выключения сети,

3. Общая шина

Компьютеры подключаются к одному общему кабелю (шине), по которому происходит обмен И

Особенности:

l  дешевизна и простота разводки кабеля по отдельным помещениям.

l  низкая надежность, т. к любой дефект общего кабеля полностью парализует всю сеть

l  невысокая производительность.

4. Полносвязная топология (каждый ПК связан со всеми остальными)

Используют в глобальных сетях.

5.  Смешанная

(произвольное соединение ПК) Используют для крупных сетей

3. Сети по способу управления:

l  Одноранговые (все ПК сети равноправны)

l  С выделенным сервером (более мощный компьютер предоставляет свои ресурсы другим компьютерам сети)

4. По методу коммутации выделяют сети с коммутацией:

а) каналов;

б) пакетов;

в) сообщений.

Коммутация - предоставление физических каналов во время сеансов связи между компьютерами в сети.

а) сети с коммутацией каналов

l  перед передачей Д всегда необходимо выполнять процедуру установления соединения;

б) сети с коммутацией пакетов

Все передаваемые сообщения разбиваются передающим ПК на части (пакеты) Каждый пакет снабжается адресной И, необходимой для доставки пакета к принимающему ПК, а также номером пакета, используемый для «сборки» сообщения на принимающем ПК.

Коммутаторы принимают пакеты от передающих ПК и на основании адресной информации передают их друг другу до конечного принимающего ПК.

в) сети с коммутацией сообщений

l  передача единого блока Д через промежуточные ПК с временной буферизацией (задержкой) этого блока на диске каждого ПК, причем время хранения может быть достаточно большим.

Передаются сообщения, не требующие немедленного ответа, чаще всего сообщения электронной почты.

Режим коммутации сообщений разгружает сеть для передачи сообщений, требующих быстрого ответа, например, службы WWW сети Интернет.

Конвергенция (сближение) компьютерных сетей

l  локальных и глобальных компьютерных сетей;

l  компьютерных и телекоммуникационных сетей других типов (телефонные сети, радиосети и телевизионные сети).

В качестве ресурса, предоставляемого клиентам, выступает И.

2.Локальные компьютерные сети (ЛКС).

Линии связи:

l  проводные, построенные на основе кабеля с электрическим или оптическим сигналом передачи Д:

l  беспроводные (с радиосигналом, микроволновым или инфракрасным сигналом передачи данных) – каналы наземной и спутниковой связи.

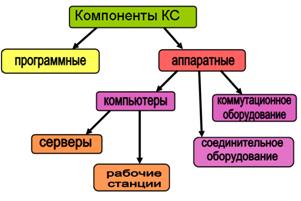

Коммутационное оборудование: концентраторы, повторители, коммутаторы, маршрутизаторы, шлюзы.

Коммутация - предоставление физических каналов во время сеансов связи между компьютерами в сети.

l  Концентратор или хаб (HUB) – устройство для объединения нескольких физических сегментов сетей, обычно с возможностью соединения сетей различных архитектур.

Недостаток HUB - их невозможность предотвратить коллизии при больших размерах сегмента.

Коллизии - передача несколькими компьютерами данных по одной и той же линии связи.

l  Повторитель – устройство для соединения сегментов одной сети, обеспечивающее промежуточное усиление сигнала и уменьшение шума (помех) сигналов. Позволяет расширять сеть по расстоянию и количеству подключенных узлов.

l  Коммутаторы используются для логической структуризации сетей с целью предотвращения коллизий, а значит и повышения пропускной способности сети.

l  Маршрутизатор – средство для обеспечения связи между отдельными сетями с помощью сетевых (IP) адресов.

l  Шлюз – специальный программно-аппаратный комплекс, предназначенный для обеспечения совместимости между неоднородными сетями.

Соединительное оборудование:

l  коннекторы – разъемные и/или неразъемные соединители, прикрепляемые к кабелям,

l  кабельные адаптеры и разветвлители – для стыковки разных типов кабелей,

l  усилители и другие устройства.

Сервер сети – это компьютер подключенный к сети и предоставляющий пользователям сети набор услуг по использованию ресурсов сети (программных, аппаратных, информационных).

Сервер - программное обеспечение, хранящее соответствующую своему ресурсу И и отвечающее на запросы клиентского программного обеспечения.

Рабочая станция – это подключенный к сети ПК, помощью которого пользователь имеет доступ к ресурсам сети.

Примеры серверов:

l  сервер БД (SQL-сервер) (принимает запросы по локальной сети и возвращающий результаты);

l  вычислительный сервер (дает возможность производить вычисления, которые невозможно выполнить на рабочих станциях);

l  Web-сервер (сервер на котором размещаются HTML-страницы);

l  почтовый сервер организации;

l  файловый сервер (поддерживает общее хранилище файлов для всех рабочих станций).

3. Глобальная сеть Internet.

Интернет (Internet) – глобальная КС, представляющая собой всемирное объединение неоднородных КС, образующих единое информационное пространство, благодаря использованию стандартных протоколов передачи Д.

Основные ячейки Internet — локальные сети.

Особенность Internet: объединяя различные сети, не создает при этом никакой иерархии— все компьютеры, подключенные к сети, равноправны.

Если некоторая локальная сеть непосредственно подключена к Internet, то каждая рабочая станция этой сети также может подключаться к Internet.

Хост-компьютеры (host — хозяин) - компьютеры, самостоятельно подключенные к Internet.

Протоколы в Интернет

Пользователи в Интернет работают по единым правилам (протоколам). Здесь базовым протоколом является TCP/IP

Протоколы TCP (Transmission Control Protocol) – протоколы управления передачей.

Функции TCP:

l  выбирают оптимальный размер пакета передаваемых Д;

l  контролируют надежность соединения между компьютерами;

l  отвечают за надежную доставку сообщений по указанному адресу ;

l  и осуществляют повторную пересылку И в случае сбоя.

Протоколы IP (Internet Protocol) – протоколы маршрутизации обеспечивают доставку всех пакетов, они добавляют к каждому пакету служебную И с адресами отправителя и получателя и отвечают за адресацию сетевых узлов.

TCP (Transmission Control Protocol) – транспортный протокол;
IP (Internet Protocol) – протокол маршрутизации.

Каждый подключенный к сети компьютер имеет свой адрес IP-адрес (физический, цифровой адрес), по которому его может найти абонент из любой точки света

IP-адрес состоит из четырех байтов, для удобства записанных в виде четырех десятичных чисел, отделенных друг от друга точками:

l  IP-адрес включает: номер сети и номер компьютера в этой сети.

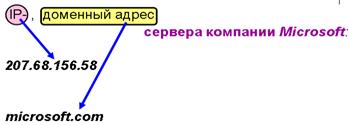

l  IP-адресацией пользуются компьютеры, а для удобства пользователя разработана параллельная система адресов, называемая доменной.

Доменный адрес информативней для пользователя

Домен - совокупность компьютеров (хостов) в составе сети, объединенных каким-либо общим признаком (находящихся в одном государстве, принадлежащих одной организации и т. п.)

Доменные имена различных уровней отделяются друг от друга точками (bseu.by – домен второго уровня, prim.stud.by – домен третьего уровня) и записываются в сторону расширения региона.
