l Диаграмма с областями: отдельные ряды данных представлены в виде закрашенных разными цветами областей.
l График (в т. ч. объемный): все отдельные значения будут соединены между собой линиями.
l XY (Точечная) : отдельные значения таблицы представлены в декартовой системе координат.
l Объёмная поверхностная: совокупность всех значений отображается на диаграмме в виде некоторой поверхности, области которой представляют собой ряды данных.
Диаграммы - средство наглядного представления данных, облегчают выполнение сравнений, выявление закономерностей и тенденций данных.
Построение диаграмм
Выделить блок ячеек данных (область данных диаграммы).
2. Вставка► Диаграмма или
[Мастер диаграмм] на панели инструментов.
3. тип диаграммы [Далее].
Изменения в исходной таблице автоматически приводаят к изменениям в диаграмме.
Защита данных
Сервис►Защита►Защитить лист
Формат ►Ячейка►Защита
Технология создания связанных таблиц в Excel.
Таблицы связанные, если Д из одних таблиц используются или участвуют в вычислениях в других таблицах.
Связь устанавливается заданием внешней ссылки на другие листы той же или другой рабочей книги.
Внешняя ссылка на ячейку другого листа этой же рабочей:
Имя_листа! Адрес_ячейки
Ссылка на ячейку в другой книге:
[Имя_книги]Имя_листа! Адрес_ячейки
7. Возможности Excel по работе со списком (базой данных):
l работа с формой;
l ввод и просмотр Д;
l поиск Д по заданному критерию;
l сортировка Д;
l фильтрация Д;
l подведение итогов.
Особенности:
l список должен содержать Д одного типа;
l не должно быть объединенных ячеек;
l признак конца списка – первая пустая строка.

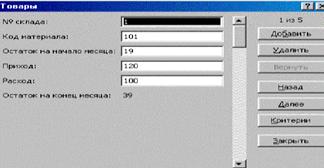

Работа с формой
Форма - созданный на экране шаблон для ввода, просмотра (в том числе по критерию) и редактирования записей БД.
1. Выделить область Д;
2. Данные ►Форма
Для поиска по критерию:
1. Сделать текущей первую запись БД;
2. Данные ►Форма ►Критерии
При записи критериев:
* –произвольное количество символов;
? – один символ;
Используют: =, <, >, <>, <=, >=.
Для поиска по нескольким критериям: И.

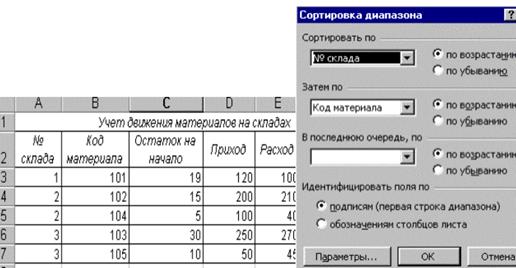

Сортировка данных
Данные ►Сортировка
Фильтрация данных-
выбор Д в пределах блока или таблицы, удовлетворяющих условию.
Способы фильтрации Д:
l Автофильтр (Данные►Фильтр► Автофильтр)
1. Выбор записей с заданным значением поля

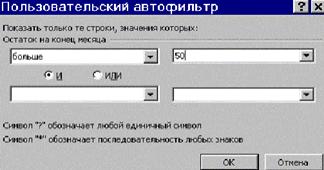

2. Выбор записей по условию (Условие),
3. Выбор первых наибольших или наименьших n значений (Первые 10).
4. Все - восстанавливает на экране все скрытые фильтром строки таблицы.
l Расширенный фильтр.

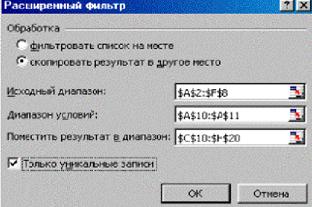

l Расширенный фильтр
Данные►Фильтр►Расширенный фильтр
Позволяет:
l применять операции И, ИЛИ;
l составлять вычисляемые критерии;
l отфильтрованные Д копировать в заданный диапазон рабочего листа.

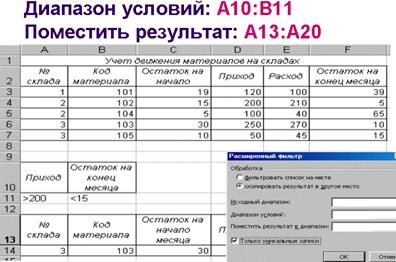

Исходный диапазон: А2:F7
Диапазон условий: А10:В11
Поместить результат: А13:А20

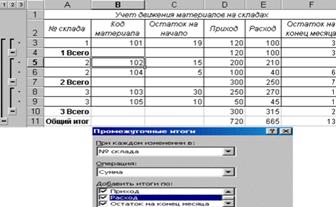

Подведение итогов:
Данные►Итоги добавляет строки промежуточных итогов для каждой группы элементов.
l При каждом изменении в используется для указания столбца, по которому следует сгруппировать данные для подведения итогов;
l Операция позволяет использовать различные функции;
l Добавить итоги по: отметить все поля, по которым будут подводиться итоги.
Работа с макросами
Макрос - набор макрокоманд, каждая из которых выполняет определенное действие.
Служит для автоматизации работы пользователя.
Макросы создают с использованием:
l VBA-кода;
l макрорекордера (записывает все действия пользователя и преобразует их команды VBA) .
Создание макроса
Сервис► Макрос► Начать запись
Указать имя макроса ; ввести команды;
Вид►Панели инструментов►Остановить запись
Запустить на выполнение
Сервис►Макрос►Макросы ► Имя макроса
Подготовка к печати. Печать электронной таблицы
Файл►Параметры страницы
Вид►Колонтитулы
Файл►Параметры страницы► Лист ► Печать на каждой странице ► Сквозные строки
ввести адрес сквозной строки.
Файл4 Предварительный просмотр
Вставка►Разрыв страницы
Файл►Печать
Лекция 8
Системы обработки графической информации
План:
1. Классификация компьютерной графики
2. Системы компьютерной графики.
3. Системы создания презентаций.
4. Система создания презентаций PowerPoint.
l Презентация и ее структура.
l Управление воспроизведением презентации.
1. Классификация компьютерной графики
КГ – совокупность методов и приемов для преобразования Д в графическое представление при помощи ЭВМ
(появилась в начале 50-х годов).
Устройства цифрового ввода: цифровая фотокамера, Web-камера, сканер и др.
Классификация КГ:
1. по способу формирования изображения;
2. цветности;
3. размерности;
4. динамике изображения;
5. назначению;
6. области применения.
1. Способ формирования изображения определяет (СФИ):
l качество изображения;
l емкость занимаемой им памяти;
l возможности редактирования.
Виды КГ (по СФИ):
l растровая;
l векторная
l фрактальная.
Особенности растрового изображеня:
l совокупность точек (пикселей), размещаемых по фиксированным строкам (растрам) (матрица пикселей);
l получают при фотографии, киносъемке, сканировании...
l требует большого объема памяти;
l максимольно реалистично;
Качество зависит от разрешения (количества пикселей в изображении):
l оригинала;
l экранного изображения;
l печатного изображения.
Особенности векторного изображения:
l набор геометрических примитивов (ГП - простейших геометрических фигур (отрезок, окружность… )).
l в памяти храниться совокупность математических значений характеристик ГП
(координаты концов отрезка, центр и радиус окружности...)
l маштабирование, поворот не изменяет качества изображения, и объёма занимаемой памяти.
Для хранения ВИ требуется меньший объём памяти в сравнении с растровым
Особенности фрактального изобажения:
l формируется по уравнениям (храняться в памяти);
l объём занимаемой памяти минимальный;
l используется для синтеза причудливых рисунков.
Фрактал (лат. fractus — дробленый) —геометрическая фигура, обладающая свойством самоподобия, то есть составленную из нескольких частей, каждая из которых подобна всей фигуре целиком.
2. КГ по цветности:
l черно-белая:
l без полутонов;
l с полутонами (фотография).
l цветная (больше цветов - качественнее изображение и больший размер файла).
Способы синтеза цветов (цветовые модели):
l RGB - воспроизведение любого цвета смешением: красного (Red), зеленого (Green), синего (Blue);
l CMYK: голубого (Cyan), пурпурного (Magenta), желтого (Yellow), черного (BlacK).
Цветовые модели:
3. По размерности изображения :
l двумерная КГ – 2D-графика – плоские 2-мерные изображения.
l трехмерная КГ – 3D-графика – графика с объемным изображением.
4. По динамике изображения:
l статическая графика – компьютерная графика с неизменяющимися картинками;
l компьютерная анимация – графика с изменяющимися 2-х и 3-х-мерными изображениями.
5. КГ по назначению :
l иллюстративная (воспроизведение известных знаний)
l когнетивная - представление условия задачи, позволяющее сразу увидеть решение или получить подсказку (получение новых знаний, принятия решения)
6. КГ по области применения:
l деловая;
l полиграфическая;
l научная;
l конструкторская;
l графика для кино, рекламы, клипов...;
l презинтационная.
2. Системы компьютерной графики (СКГ).
Функции СКГ:
l создание и редактирование графических изображений (И);
l поддержка многослойной структуры И;
l моделирование различных кистей и материалов и др.;
l наличие средств анимации;
l комбинация видео и звуковых эффектов;
l редактирование текста и др.
l самостоятельные программные продукты;
l встроенные (офисные пакеты) приложения.
|
