35.1. Рекомендуется в обязательном порядке приводить данные для аварии с наиболее опасными по своим последствиям и наиболее вероятными (типичными) сценариями аварий по составляющим декларируемого объекта.
35.2. Данные ситуационных планов представляются в виде графической части (рисунка) и текста, который рекомендуется выполнять в виде подрисуночной надписи.
35.3. Ситуационные планы рекомендуется оформлять на листах формата А4 или A3.
35.4. В графической части ситуационных планов рекомендуется отмечать:
- масштаб рисунка;
- границы промышленной площадки декларируемого объекта и/или его составляющих;
- расположение близлежащих организаций, упомянутых в пункте 1.3.2 расчетно-пояснительной записки;
- расположение близлежащих населенных пунктов, упомянутых в пункте 1.3.3 расчетно-пояснительной записки, а также места массового скопления людей;
- зоны действия поражающих факторов аварий в соответствии с данными, полученными в подпункте 2.4.2.5 расчетно-пояснительной записки.
35.5. В тексте подрисуночной надписи ситуационных планов рекомендуется приводить расшифровку использованных обозначений и краткое описание сценариев, к которым относится графическая часть, с указанием:
- основных исходных расчетных данных;
- наименования и количества вещества, участвующего в аварии;
- величины зон действия основных поражающих факторов;
- возможного числа пострадавших.
35.6. Допускается объединять в ситуационных планах данные результатов анализа риска, полученные в подразделе 2.4 расчетно-пояснительной записки для различных сценариев аварий на декларируемом объекте, в виде полей потенциального риска.

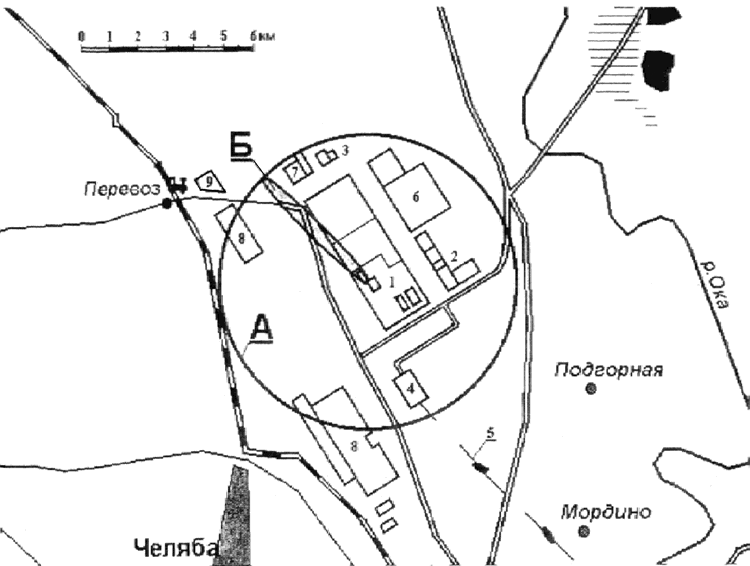

35.7. Пример составления раздела 4 "Ситуационные планы" представлен ниже (рис. 12).
#G0Обозначения: 1 - производство хлора, 2 - заводоуправление, 3 - товарно-сырьевая база, 4 - склад полупродуктов, 5 - продуктопровод, 6 - ТЭЦ-1, 7 - шламохранилище, 8 - АО "Север", 9 - санаторий. А - зона возможного смертельного поражения для сценария С Краткое описание сценария аварии: Сценарий С Основные исходные расчетные данные: Основной поражающий фактор - токсическое. Расчет зон действия поражающих факторов произведено по методике "ТОКСИ". Скорость ветра 1 м/c; состояние атмосферы - инверсия; температура окружающей среды - 20 Наименование и количество вещества, участвующего в аварии: Хлор; при полном разрушении цистерны возможен выброс 54 т хлора. Величины зон действия основных поражающих факторов: Длина зоны возможных смер тельных поражений - 5,61 км, ширина - 0,29 км. Длина зоны возможных пороговых поражений - 20,2 км, ширина - 0,98 км. Возможное число пострадавших: в зоне возможных смертельных поражений (Б) - до 10 чел., в зоне возможных смертельных поражений (А) - до 450 чел. |
при различных направлениях ветра, 5 - зона смертельного поражения с учетом преобладающего направления ветра.
С; подстилающая поверхность бетон; время экспозиции - 30 мин.Рис. 12. Пример составления раздела 4 "Ситуационные планы" расчетно-пояснительной записки.
36. В "Список использованных источников" рекомендуется включать библиографические ссылки на те документы, с использованием которых была разработана расчетно-пояснительная записка.
36.1. Рекомендуется "Список используемых источников" приводить в виде:
- перечня нормативно-правовых документов, регулирующих требования промышленной безопасности на декларируемом объекте;
- перечня документации организации, используемой при разработке расчетно-пояснительной записки;
- перечня литературных источников.
V. Рекомендации по составлению декларации промышленной безопасности
1. Титульный лист является первой страницей декларации и служит источником информации, необходимой для обработки и поиска документа. На нем приводятся следующие сведения:
- гриф утверждения декларации руководителем организации, эксплуатирующей декларируемый объект, или заказчиком проекта, в составе которого разрабатывается декларация;
- регистрационный номер, устанавливаемый организацией, в состав которой входит декларируемый объект;
- регистрационный номер, присваиваемый Госгортехнадзором России после поступления декларации в соответствии с РД ;
- наименование декларации с указанием конкретного наименования декларируемого объекта (в случае декларирования одного объекта) или декларируемых объектов (в случае декларирования нескольких объектов), а также наименования организации;
- регистрационный номер декларируемого объекта в государственном реестре опасных производственных объектов, присваиваемый Госгортехнадзором России в соответствии с РД ;
- местонахождение декларируемого объекта и год утверждения декларации.
1.1. Пример составления титульного листа декларации приведен ниже (рис. 13).
#G0УТВЕРЖДАЮ Генеральный директор М. П. Регистрационный N 2/256-1 N регистрации в Управлении Энского округа Госгортехнадзора России 99-99(00).ГХУ ДЕКЛАРАЦИЯ ПРОМЫШЛЕННОЙ БЕЗОПАСНОСТИ АММИАЧНОЙ ХОЛОДИЛЬНОЙ УСТАНОВКИ ЗАКРЫТОГО АКЦИОНЕРНОГО ОБЩЕСТВА "ЭНСКОЕ" Регистрационный номер декларируемого объекта в государственном реестре опасных производственных объектов А1 Энск 1999 |
Рис. 13. Пример оформления титульного листа декларации.
2. В данные об организации-разработчике декларации рекомендуется включать информацию об организациях, участвующих в разработке декларации, и приложения к ней, включая:
- наименование организаций;
- сведения о почтовом адресе, телефоне, факсе;
- сведения о лицензии Госгортехнадзора России на вид деятельности, связанный с декларированием промышленной безопасности, с указанием наименования вида деятельности, регистрационного номера и даты выдачи лицензии;
- список исполнителей, включающий фамилии, инициалы, должности и места работы.
2.1. Пример составления сведений пункта "Данные об организации-разработчике декларации" приведен ниже (рис. 14).
#G0Данные об организации-разработчике декларации Наименование организаций, участвовавших в разработке декларации и приложений к ней: Декларация и приложение 2 "Информационный лист" разработаны группой специалистов ЗАО "Энское". Приложение 1. "Расчетно-пояснительная записка" разработано АНО "Экспертиза". Сведения о почтовых адресах, телефонах, факсах организаций, участвовавших в разработке декларации и приложений к ней: ЗАО "Энское" - , т. 1-1000, ф. 1-1111 или 1-1112; АНО "Экспертиза" - Москва, Лялин пер., т. 123-123, ф. 123-124. Сведения о лицензии Госгортехнадзора России: АНО "Экспертиза" имеет лицензию Госгортехнадзора России на проведение экспертизы промышленной безопасности деклараций промышленной безопасности и иных документов, связанных с эксплуатацией опасных производственных объектов, N от 01.01.2001. Список исполнителей: от АО "Энское" Заместитель главного инженера Главный энергетик Начальник АХУ Старший мастер АХУ Инженер по ТБ от АНО "Экспертиза" Директор Главный специалист |
Рис. 14. Пример составления пункта "Данные об организации-разработчике декларации".
3. В оглавлении рекомендуется привести названия всех разделов декларации с указанием страниц, с которых они начинаются.
4. В подразделе 1.1 "Реквизиты организации" рекомендуется привести информацию в соответствии со структурой декларации приведенной в Приложении к настоящим Методическим рекомендациям.
4.1. Пример составления подраздела 1.1 приведен ниже (рис. 15).
5. Пункт 1.2.1 "Данные о количестве опасных веществ, на ocновании которых опасный производственный объект отнесен к декларируемым" рекомендуется оформлять в виде таблицы, графы которой аналогичны графам таблицы "Сведения об использовании опасных веществ, обращающихся на декларируемом объекте" подраздела 1.1 "Перечень составляющих декларируемого объекта" расчетно-пояснительной записки (п. 6 настоящих методических рекомендаций).
5.1. В качестве источника информации рекомендуется использовать данные расчетно-пояснительной записки:
- подраздела 1.1 "Перечень составляющих декларируемого объекта";
#G01.1. Реквизиты организации 1.1.1. Полное и сокращенное название организации Закрытое акционерное общество "Энское" - ЗАО "Энское". 1.1.2. Наименование вышестоящего органа, министерства, ведомства, компании, концерна с указанием адреса, телефона Департамент местной промышленности города Энска, г. Энск, пл. Советов, 1. Тел.: (055 1.1.3. Фамилия, должность руководителя организации, в состав которой входит декларируемый объект Директор ЗАО "Энское" Главный инженер ЗАО "Энское" 1.1.4. Полный почтовый адрес, телефон, факс и телетайп организации
телефон: (055; , 1-1112; 1.1.5. Краткий перечень основных направлений деятельности, связанных с эксплуатацией декларируемого объекта ЗАО "Энское" предназначено для производства и реализации кондитерских изделий. АХУ предназначена для производства искусственного холода и обеспечения им технологических цехов склада сырья и готовой продукции ЗАО "Энское". |
Рис. 15. Пример составления подраздела 1.1 декларации.
- пункта 2.2.4 "Данные о распределении опасных веществ по оборудованию".
5.2. Пример составления пункта 1.2.1 декларации приведен ниже (табл. 13).
Данные о количестве опасных веществ, на основании которых опасный производственный объект - основная производственная площадка завода "Энскпластик" отнесен к декларируемым
Таблица 13
#G0Вещество | Признаки идентификации |
| ||||||||
наиме нование | количество, т | индивидуальное опасное вещество, т | воспламеняющиеся газы, т | горючие жидкости | токсичные вещества, т | высоко токсичные вещества, т | окисляющие вещества, т | взрывчатые вещества, т | вещества, опасные для окружающей среды, т | |
на складах и базах, т | в технологическом процессе | |||||||||
Всего на деклари руемом обхекте: | ||||||||||
1. Винил хлорид | 500 | - | 500 | - | - | - | 500 | - | - | - |
2. Дихлорэтан | 2500 | 2000 | 500 | 2500 | - | |||||
3. Хлор | 700 | 700 | - | - | - | - | - | - | - | - |
Предельное количество | 25 | 200 | 50000 | 200 | 200 | 20 | 200 | |||
6. Пункт 1.2.2 "Перечень нормативных правовых документов, на основании которых принято решение о разработке декларации" рекомендуется оформлять в виде таблицы, имеющей две графы:
- "наименование нормативно-правового документа";
- "примечание".
6.1. В графе "примечание" рекомендуется давать краткие комментарии к приводимым документам, в которых поясняют, каким образом данный документ соотносится с декларируемым объектом (при этом обращают внимание на виды опасных веществ, их количество, сроки представления декларации и т. п.).
6.2. Пример составления пункта 1.2.1 декларации приведен ниже (табл. 14).
Перечень нормативно-правовых документов,
на основании которых принято решение о разработке декларации
Таблица 14
#G0Наименование нормативно-правового документа | Примечание |
1. федеральный закон "О промышленной безопасности опасных производственных объектов" | Склад хлора является опасным производственным объектом, подлежащим обязательному декларированию, поскольку на нем обращается опасное вещество - хлор в количестве более 25т. |
2.Постановление Правительства Российской Федерации "О сроках декларирования промышленной безопасности действующих опасных производственных объектов" от 02.02.98 N 142 | Кратность отношения фактического количества хлора к количеству, определенному Федеральным законом "О промышленной безопасности опасных производственных объектов" менее 2, поэтому срок представления декларации - до 2000 года. |
N.... (другие документы, на основании которых проводится процедура декларирования) | ... (комментарии к данному документу) |
7. В пункт 1.3.1 "Характеристика местности, на которой размещается декларируемый объект" рекомендуется включать:
- краткую характеристику района расположения предприятия с перечислением наименований административных или муниципальных округов, районов, микрорайонов и промышленных зон;
- сведения о возможных опасных природных явлениях района расположения (возможность наводнений, затоплений, землетрясений, селей, лавин, карстовых явлений).
7.1. В качестве источника информации для пункта 1.3.1 декларации рекомендуется использовать данные расчетно-пояснительной записки:
- пункта 1.2.1 "Данные о топографии района расположения декларируемого объекта";
- пункта 1.3.2 "Данные о размещении близлежащих организаций, которые могут оказаться в зоне действия поражающих факторов аварии, с указанием удаленности от границ декларируемого объекта и количества работающих в наибольшей рабочей смене" (см. табл. 4 настоящих методических рекомендаций);
- пункта 1.3.3 "Данные о размещении близлежащих населенных пунктов, которые могут оказаться в зоне действия поражающих факторов максимальной гипотетической аварии, с указанием удаленности от декларируемого объекта и численности населения" (см. табл. 5 настоящих методических рекомендаций).
7.2. Пример составления пункта 1.3.1 приведен ниже (рис. 16).
#G01.3.1. Характеристика местности, на которой размещается декларируемый объект ЗАО "Энское" расположено в южной части г. Энска, в микрорайоне "Залесный", непосредственно в селитебной зоне. Рельеф местности относительно ровный, с незначительными перепадами высот. В микрорайоне преобладает городская застройка с 4-4-этажными зданиями и развитой инфраструктурой (дорогами, магазинами, школами, дошкольными учреждениями, лечебными учреждениями и т. д.), чередующаяся с лесопарковой зоной. Балки, овраги, естественные и искусственные водоемы отсутствуют. Территория предприятия незатопляемая. Землетрясения, сели, лавины для данной местности не характерны. Карстовые явления в месте расположения ЗАО "Энское" не наблюдались. |
Рис. 16. Пример составления пункта 1.3.1 декларации.
8. В пункт 1.3.2 "Сведения о размерах и границах территории, санитарно-защитных и/или охранных зонах декларируемого объекта" рекомендуется включать данные:
- о размере и границах территории объекта с указанием протяженности границ и площади территории предприятия, а также величине санитарно-защитной зоны;
- о наличии соседних граничащих объектов и предприятий;
- о наличии в этих зонах жилых или дачных районов;
- об удаленности объекта от селитебной зоны.
8.1. В качестве источника информации для пункта 1.3.2 декларации рекомендуется использовать данные расчетно-пояснительной записки:
- пункта 1.2.2 "Наличие и границы запретных, охранных и санитарно-защитных зон декларируемого объекта".
8.2. Указываются наличие и границы запретных и/или санитарно-защитных зон предприятия или декларируемого объекта, их нормативная и фактическая протяженность.
8.3. Пример составления пункта "Сведения о размерах и границах территории, санитарно-защитных и/или охранных зонах декларируемого объекта" приведен ниже (рис. 17).
#G01.3.2. Сведения о размерах и границах территории и санитарно-защитных зон декларируемого объекта Территория предприятия имеет форму трапеции протяженностью 350-400 м. Территория ограничена со всех сторон многоэтажными (5-8 этажей) зданиями производственных и слу-жебно-бытовых корпусов ЗАО "Энское". Декларируемый объект - Аммиачная холодильная установка - расположен в центральной части территории предприятия в отдельном одноэтажном здании и двухэтажной наружной площадке. Нормативная и фактическая санитарно-защитная зона Аммиачной холодильной установки составляет 100 м. Соседних, граничащих с ЗАО "Энское" промышленных предприятий в данном районе нет. Жилых зданий и дачных участков в пределах санитарно-защитной зоны. Минимальное расстояние от декларируемого объекта до жилого квартала составляет 160 м. |
Рис. 17. Пример оформления пункта 1.3.2 декларации.
9. Пункт 1.4.1 "Сведения об обшей численности персонала и численности наибольшей работающей смены декларируемого объекта" рекомендуется представлять в форме таблицы.
9.1. В качестве источника информации для пункта 1.4.1 декларации рекомендуется использовать данные расчетно-пояснительной записки:
- пункта 1.3.1 "Данные о размещении персонала декларируемого объекта по его административным единицам и составляю
щим с указанием средней численности и численности наибольшей работающей смены" (табл. 3 настоящих методических рекомендаций).
9.2. Пример составления пункта 1.4.1 "Сведения об общей численности персонала и численности наибольшей работающей смены декларируемого объекта" приведен ниже (табл. 15).
Сведения об общей численности персонала и численности наибольшей работающей смены декларируемого объекта
Таблица 15
#G0Составляющие декларируемого объекта | Численность, чел. | |
средняя | наибольшая смена | |
1. Производство хлора | 122 | 238 |
2. Производство винилхлорида | 160 | 240 |
3. Производство поливинилхлорида | 132 | 212 |
... | ... | ... |
N. N-ая составляющая декларируемого объекта | ... | ... |
1350 | 1830 |
10. Пункт 1.4.2 "Перечень крупных близлежащих организаций 1 населенных пунктов, которые могут оказаться в зонах действия поражающих факторов максимальной гипотетической аварии" рекомендуется представлять в форме таблицы.
|
