N п/п | Наименование | Ед. изм. | Кол-во |
1 | Временное ограждение | м | 87+40 |
2 | Временные автомобильные дороги | м | 241 |
3 | Временные сети электроснабжения | м | 190 |
4 | Установка прожекторных мачт (ПЗС) | шт. | 5 |
5 | Установка металлических ворот | шт. | 2 |
6 | Установка пожарных щитов | шт. | 2 |
7 | Установка информационных щитов | шт. | 1 |
8 | Установка дорожных знаков | шт. | 2 |

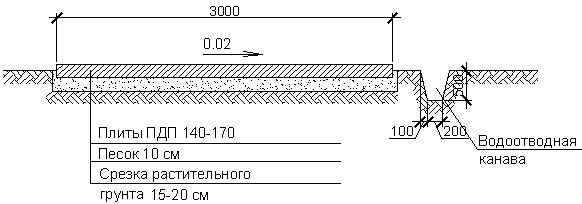

Устройство временных дорог из сборных ж/б плит

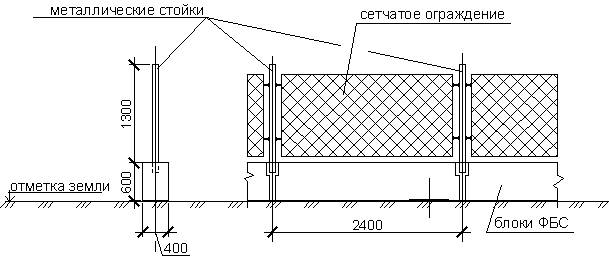

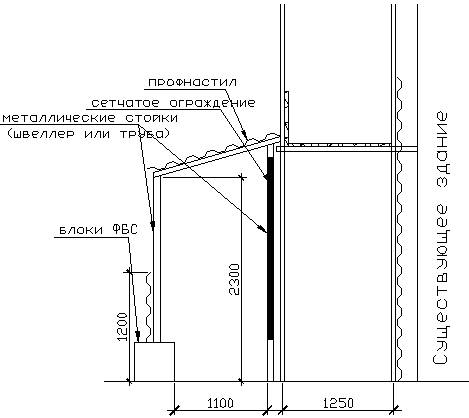

Конструкция временного забора

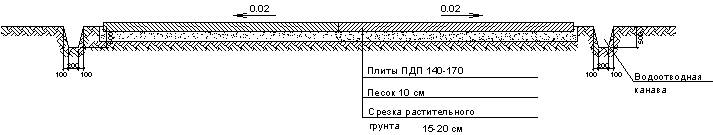

Устройство временных дорог из сборных ж/б плит
Условные обозначения подземных коммуникаций
| водопровод (водовод) |
Р | |
| дренаж |
| |
| газопровод |
| теплопровод |
| кабель МОСЭНЕРГО |
| кабель МОСГОРСВЕТ |
| кабель телевидения |
| кабель ДС |
| кабель МПС |
| кабель связи УПО |
| кабель радио |
| золопровод |
| воздухопровод |
| илопровод |
| кабель МОСЭЛЕКТРОТРАНС |
| телефон. канализация |
| бронированный кабель связи |
| волновод |
| проекты |
| бездейств. прокладки |
| блочная канализация МОСЭНЕРГО |
| кабельный коллектор МОСЭНЕРГО |
| кабель заземления |
| общий коллектор |
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ ЛИНИЙ ГРАДОСТРОИТЕЛЬНОГО РЕГУЛИРОВАНИЯ
| границы территорий улично-дорожной сети |
| границы зеленых насаждений |
| границы водных поверхностей |
| границы водных поверхностей окончательно неутвержденные |
| границы линий регулирования застройки, технических зон и окончательно неутвержденные |
| границы территорий природного комплекса |
| границы водоохранных зон |
| границы территорий полосы отвода железных дорог |
| границы территорий промышленных зон |
| границы охранных зон памятников истории и культуры |
| границы территорий памятников истории и культуры |
| границы зон особо охраняемых природных территорий |
| границы прибрежных зон |
| границы зон санитарной охраны |
| граница режимов Природного Комплекса |
Лист 3

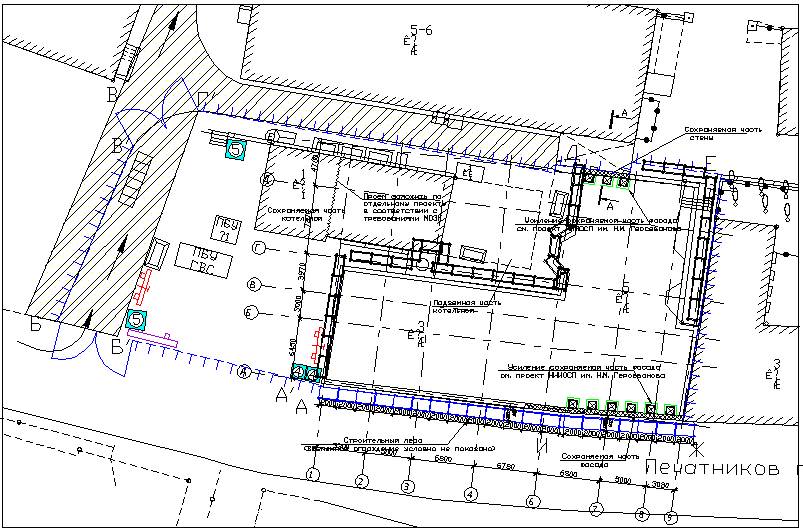

Схема организации работ. Усиление фасадной стенки. План расстановки строительных лесов
Разрез 1-1
Пешеходная галерея

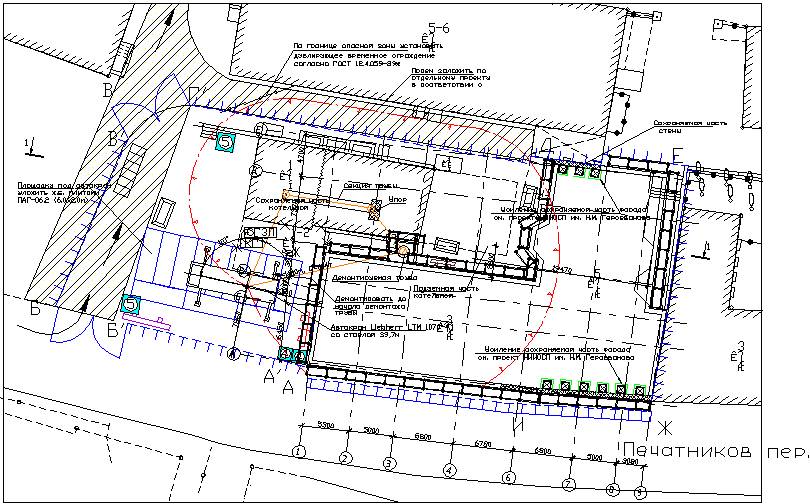

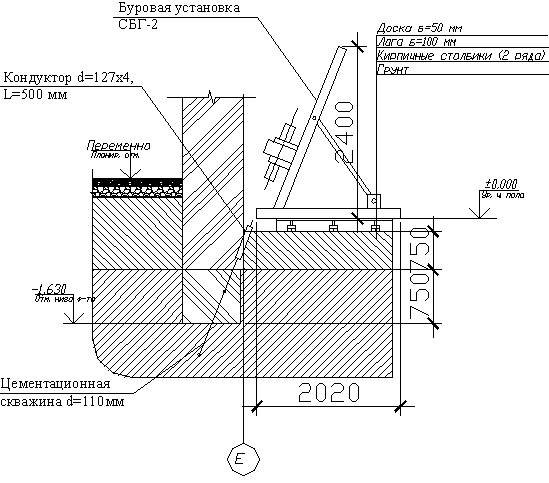

Схема организации работ. Усиление фундамента и фасада
М 1:200
Условные обозначения
| Существующие здания |
| Контур реконструируемого здания |
| Временные здания |
| Существующие дороги |
| Временные дороги |
| Контейнер для мусора |
| Пункт мойки колес |
| Противопожарный щит |
| Информационный щит |
| Направление движения |
| Граница стройплощадки |
| Строительные леса |
Разрез А-А
М 1:100
Лист 4
Схема организации работ. Демонтаж трубы
Схема организации работ. Демонтаж трубы
М 1:200
Условные обозначения
| Существующие здания |
| Контур реконструируемого здания |
| Временные здания |
| Существующие дороги |
| Временные дороги |
| Контейнер для мусора |
| Пункт мойки колес |
| Противопожарный щит |
| Информационный щит |
| Направление движения |
| Граница стройплощадки |
| Пешеходная галерея |
| Линия ограничения работы крана |
| Граница опасной зоны при работе крана |
| Строительные леса |
| Стенд со схемами строповки и таблицей масс грузов |
| Место хранения грузозахватных приспособлений и тары |
| Место хранения контрольного груза |
