проектная документация ведения

горных работ (mining design)

на геологическом участке «Боровушинский 1-3» в Кемеровском геолого-экономическом районе

Кузнецкого каменноугольного бассейна

Том I

Общая пояснительная записка

Кемерово

2009

Информация об исполнителе работ

Настоящая проектная документация разработана организацией (Сибирский центр по проектированию и обеспечению горного производства), которая была основана 12.09.2003 г. в г. Кемерово.

оказывает инжиниринговые услуги в области рационального использования и охраны недр, промышленной безопасности, охраны окружающей среды, а также комплексного проектирования горнодобывающих и перерабатывающих предприятий.

Горно-строительное направление:

Ø  разработка проектов (ТЭО) строительства, реконструкции и ликвидации предприятий;

Ø  разработка обоснований инвестиций в строительство предприятий;

Ø  технико-экономическое обоснование списания запасов с баланса предприятия;

Ø  горно-геологическое обоснование застройки площадей залегания полезного ископаемого;

Ø  разработка проектов строительства ЛЭП до 35 кВ;

Ø  разработка проектов строительства административных, производственных зданий и сооружений;

Ø  разработка проектов системы отопления, водоснабжения, канализации, теплоснабжения и вентиляции.

Экспертное и консалтинговое направление:

Ø  проведение экспертизы промышленной безопасности проектной документации, технических устройств, зданий и сооружений, и иных документов, связанных с эксплуатацией опасных производственных объектов;

Ø  проведение экспертизы использования и охраны недр.

Экологическое направление:

Ø  сопровождение проектов промышленного строительства, реконструкции, капитального ремонта и ликвидации объектов на территории Российской Федерации разделами «Оценка воздействия на окружающую среду»;

Ø  инвентаризация источников выбросов загрязняющих веществ;

Ø  разработка проектов санитарно-защитной зоны (СЗЗ) предприятия и группы предприятий;

Ø  разработка проектов горно-экологического мониторинга;

Ø  разработка проектов нормативов образования отходов и лимитов их размещения (расчет классов опасности образующихся отходов, разработка и заполнение паспортов опасных отходов);

Ø  разработка проектов нормативов предельно-допустимых выбросов (проект ПДВ) и предельно-допустимых сбросов (проект ПДС);

Ø  разработка проектов строительства полигонов твердых бытовых отходов;

Ø  подготовка экологического обоснования намечаемой деятельности по обращению с опасными отходами производства и потребления;

Ø  оценка эколого-экономического риска опасных производственных объектов.

имеет лицензии:

Ø  Госгортехнадзора РФ №39-ПМ-000685 (О) на право производства маркшейдерских работ;

Ø  Госстроя РФ ГС-0- на право проектирования зданий и сооружений I и II уровня ответственности;

Ø  Управления ФСБ РФ по КО №Б290886 на осуществление работ с использованием сведений, составляющих государственную тайну.

СПРАВКА

о соответствии проекта действующим нормам, правилам и требованиям органов Государственного надзора

Проектная документация ведения горных работ (mining design) по строительству шахты на геологическом участке «Боровушинский 1-3» в Кемеровском геолого-экономическом районе Кузнецкого каменноугольного бассейна разработаны на основании технического задания в соответствии с действующими нормами, правилами и требованиями органов Государственного надзора.

Проект соответствует требованиям законодательства РФ – федеральным законам «О промышленной безопасности опасных производственных объектов», «Об основах охраны труда в Российской Федерации», «О недрах» и другим.

СОСТАВ ПРОЕКТА

СПИСОК ИСПОЛНИТЕЛЕЙ

ПЕРЕЧЕНЬ ЧЕРТЕЖЕЙ

СОДЕРЖАНИЕ

ВВЕДЕНИЕ 12

1 Общие сведения 17

1.1 Административное положение. 17

1.2 Сведения о рельефе, гидросети и климате. 18

2 Геологическое строение 20

2.1 Стратиграфия и литология. 20

2.2 Тектоника участка. 20

2.3 Характеристика угольных пластов. 26

3 Гидрогеологические условия участка 41

3.1 Водоносность рыхлых отложений. 41

3.2 Водоносность коренных пород. 43

3.3 Химический состав подземных вод. 46

4 Общая характеристика качества углей 47

4.1 Петрографический состав. 47

4.2 Метаморфизм.. 53

4.3 Марочный состав. 54

4.4 Зольность и обогатимость. 54

4.5 Объёмный вес. 64

4.6 Прочие сведения об углях. 65

5 ГОРНО-ГЕОЛОГИЧЕСКИЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ 69

5.1 Физико-механические свойства и устойчивость боковых пород. 69

5.2 Газоносность и прозноз метаноносности. 75

5.3 Пыленосность и самовозгорание углей. 77

5.4 Силикозоопасность. 77

6 Подсчет запасов 79

6.1 Границы подсчета и кондиции угля. 79

7 Технические границы 81

7.1 Балансовые запасы в технических границах участка. 82

8 НОРМИРОВАНИЕ ПОТЕРЬ 83

8.1 Нормирование потерь. 83

9 Расчет зольности добываемого угля 89

10 Технологические решения 92

10.1... Проектная мощность, режим работы и срок службы шахты.. 92

10.2... Режим работы шахты.. 92

10.3... Срок службы шахты.. 93

10.4... Вскрытие и подготовка шахтного поля. Система разработки и календарные планы отработки запасов угля. Подготовительные работы. 94

10.5... Система разработки. 102

10.6... Календарный план отработки запасов. 104

10.7... Подготовительные работы.. 105

11 Проветривание горных выработок. Вентиляционные установки. 106

11.1... Краткая характеристика шахты по газу, пыли, суфлярным выделениям метана, выбросам, горным ударам и самовозгоранию угля. 106

11.2... Способ и схема проветривания участка подземных работ. Количество воздуха, подаваемого для проветривания горных выработок. 108

11.3... Вентиляторные установки. 110

12 Подземный транспорт 112

12.1... Конвейерный транспорт по горизонтальным и наклонным выработкам.. 112

12.2... Вспомогательный транспорт. 114

13 Водоотлив 116

14 Реализация угля 117

15 Технологический комплекс на поверхности шахты 118

15.1... Состав технологического комплекса. 118

15.2... Основные технические и компоновочные решения по объектам поверхности. 119

15.3... Технический контроль работы технологического комплекса. 121

15.4... Вспомогательные цехи. Ремонтно-складской комплекс. 122

15.5... Архитектурно-строительные решения. Административно-бытовое обслуживание трудящихся. 123

16 Обеспечение предприятия ресурсами 125

16.1... Промплощадка конвейерных стволов. Водоснабжение. 125

16.2... Промплощадка вентиляционной скважины.. 128

16.3... Теплоснабжение. 129

17 Электроснабжение 132

17.1... Внешнее электроснабжение и электрооборудование поверхности. 132

17.2... Подземное электроснабжение и электрооборудование. 136

17.3... Электроснабжение технологического комплекса поверхности. 138

17.4... Электрическое освещение (внутреннее) 139

17.5... Пневматическое хозяйство.. 140

18 Связь и сигнализация 142

18.1... Производственная автоматическая телефонная связь (ПАТС) 142

18.2... Диспетчерская связь горного диспетчера шахты.. 143

18.3... Шахтная телефонная связь. 143

18.4... Пульт оперативно-диспетчерской связи. 145

18.5... Система наблюдения и оповещения персонала (СНиОП) 145

18.6... Технические средства верхнего уровня. 147

18.7... Технические средства нижнего уровня (подземной выработки) 147

18.8... Радиопоисковая громкоговорящая связь (РИС) для объектов поверхности шахты и технологического комплекса. 148

18.9... Прямая технологическая громкоговорящая связь машиниста добычного комплекса АС-ЗСМ.. 149

18.10. Автоматическая пожарная и охранная сигнализация. 150

18.11. Внешняя телекоммуникационная связь шахты.. 151

19 Система оперативно-диспетчерского управления 153

19.1... Система оперативно-диспетчерского управления шахтой. 153

19.2... Система управления технологическими процессами на поверхности. 156

20 Генеральный план и внешний транспорт 157

20.1... Генеральный план. 157

20.2... Внешний транспорт. 161

20.3... Доставка трудящихся к месту работы.. 162

20.4... Железнодорожный транспорт. 162

20.5... Продолжительность и календарный план строительства. 164

21 Безопасность ведения горных работ 166

21.1... Мероприятия по предотвращению и ликвидации аварийных ситуаций, организация безопасного ведения работ. 166

21.2... Мероприятия по борьбе с внезапными выбросами угля, газа, породы и горными ударами. Мероприятия по борьбе с газом метаном.. 166

21.3... Пожарно-профилактические мероприятия при разработке пластов угля, склонных к самовозгоранию. Заиловочное хозяйство. Противопожарная защита шахты.. 171

21.4... Заиловочное хозяйство.. 177

21.5... Мероприятия по предотвращению прорывов воды и газа из затопленных выработок и водных объектов. 180

21.6... Борьба с высокими температурами воздуха в шахте. 180

21.7... Мероприятия по безопасному ведению горных работ в опасных зонах. 181

21.8... Профилактика экзогенных пожаров в шахте. 183

22 Комплексное обеспыливание, пылевзрывозащита, пожарно-оросительное водоснабжение горных выработок 187

22.1... Способы борьбы с запыленностью воздуха в шахте. 187

22.2... Борьба с пылью в очистном забое. 188

22.3... Орошение на выемочной машине. 190

22.4... Эксплуатация средств орошения на выемочных комбайнах. 191

22.5... Обеспыливание на погрузочных пунктах и дробилке. 194

22.6... Расход воды на орошение на выемочном участке. 194

22.7... Борьба с пылью в подготовительных забоях. 195

22.8... Предварительное увлажнение угля в массиве в подготовительном забое. 195

22.9... Орошение при работе проходческих комбайнов. 197

22.10. Обеспыливание воздуха при погрузочно-транспортных работах. 199

22.11. Расход воды на орошение подготовительного забоя. 200

22.12. Борьба с пылью при бурении шпуров и скважин. 200

22.13. Борьба с пылью при взрывных работах. 201

22.14. Меры по борьбе с запыленностью воздуха, поступающего в шахту с поверхности 203

23 Пылевзрывозащита 204

23.1... Обмывка горных выработок. 205

23.2... Сланцевая пылевзрывозащита горных выработок. 205

23.3... Водяные заслоны.. 206

23.4... Расчет параметров рассредоточенного и стационарного водяных заслонов. 209

23.5... Определение периодичности выполнения работ по предупреждению взрывов угольной пыли. 211

23.6... Контроль качества применяемых мероприятий по борьбе с пылью.. 211

23.7... Пылевой контроль в шахте. 212

24 Подземное пожарное водоснабжение 215

24.1... Разводка, прокладка и крепление пожарно-оросительного трубопровода в горных выработках. 215

24.2... Размещение стационарных установок пожаротушения, приводимых в действие автоматически. 217

25 Мероприятия по охране труда 219

25.1... Мероприятия по борьбе с шумом и вибрациями в подземных выработках. 219

25.2... Горноспасательное обслуживание. 221

25.3... Мероприятия по обеспечению комфортных и безопасных условий труда для подземных рабочих. 222

25.4... Меры по охране подрабатываемых зданий и сооружений. 226

26 Охрана окружающей среды и природы 227

26.1... Оценка воздействия на атмосферный воздух. 227

26.2... Оценка акустического воздействия на окружающую среду. 234

26.3... Оценка воздействия на водные ресурсы.. 236

26.4... Оценка воздействия на окружающую среду при обращении с отходами. 244

26.5... Плата за размещение отходов. 236

26.6... Выводы.. 237

27 ЭКономическая часть 238

27.1... Методика оценки. 238

27.2... Тенденции рынка коксующегося угля. 239

27.3... Экономическое окружение. 242

27.4... Описание вариантов. 243

27.5... Инвестиционные издержки. 235

27.6... Капитальные затраты.. 235

27.7... Вложения в оборотный капитал. 235

27.8... Затраты на производство продукции. 236

27.9... Производственная программа и расчет выручки от реализации продукции. 240

27.10. Расчет чистой прибыли. Рентабельность. 241

27.11. Оценка эффективности инвестиций. 242

28 Выводы 244

29 Список использованных источников 246

Примечание:

Для предварительного ознакомления в том 1 включены: введение, разделы 1, 6-10, 27, 28, выводы

ВВЕДЕНИЕ

Проектная документация ведения горных работ (mining design) по строительству шахты на геологическом участке «Боровушинский 1-3» в Кемеровском геолого-экономическом районе Кузнецкого каменноугольного бассейна разработаны (Лицензия №39-ПМ-000685 от 20.11.03 г., лицензия ГС-0- от 23.04.07 г. Госстрой РФ), на основании технического задания на проектирование, выданного .

владеет лицензией на добычу каменного угля на участках «Основное поле» и «Боровушинский 1-3» Кемеровского каменноугольного месторождения (Приложение ).

В лицензионных границах участка «Боровушинский 1-3» располагаются пласты: Выклинившийся, Проводник, Надартельный II, Артельный, Абрамовский, Лыжинский, Кумпановский, Верхний, Двойной-Промежуточный (в. п.), Двойной-Промежуточный (н. п.).

По состоянию на 1.01.93 г. балансовые запасы составляли А+В+С1 – 56458 тыс. т, С2 – 15951 тыс. т. На момент закрытия из них осталось А+В+С1 – 46147 тыс. т, С2 – 12441 тыс. т, забалансовые – 21488 тыс. т. Итого – 80076 тыс. т.

Пласты различны как по сложности залегания и горно-технологическим условиям отработки, так и по качественным свойствам, а также зольности. Два пласта: Кумпановский и Верхний приняты к первоочередной отработке благодаря высокому качеству углей и значительной степени разведанности запасов.

Промышленные запасы угля пластов угля Кумпановский и Верхний, в количестве 10136 тыс. т. принятые к подземной отработке при проектной производственной мощности в 1500 тыс. т/год с учетом развития и затухания добычи обеспечат срок отработки – 7 лет. В дальнейшем подразумевается отработка остальных запасов на геологическом участке. Срок службы предприятия при первоочередной отработке пластов Верхнего и Кумпановского и с последующей доработкой остальных рабочих пластов составит около 30 лет.

Вскрытие шахтного поля планируется осуществить по пласту Кумпановскому. Предусматривается проходка конвейерных и фланговых стволов у восточной границы участка.

Кроме того, предусматривается с обособленной промплощадки (в центре участка) бурение вентиляционной наклонной скважины большого диаметра. Общая длина скважины – 220 м. Назначение – подача свежей струи воздуха в шахту.

Для вскрытия пластов в шахтном поле используются следующие вскрывающие выработки: конвейерные наклонные стволы №1, №2, пройденные с центральной промплощадки, общая длина с учётом устья – 5000 м, вентиляционный наклонный ствол – 2540 м, фланговые наклонные стволы №1, №2 – 1000 м каждый, фланговый наклонный ствол №3 – 1800 м.

Подготавливающие выработки на период пуска лавы 101 в эксплуатацию следующие: групповой вентиляционный штрек, вентиляционный штрек 101, конвейерный штрек 101, дренажный штрек.

Проведение подготовительных выработок предусматривается забоя­ми, оборудованными современными проходческими комбайнами и горно-проходческим оборудованием. Крепление всех выработок - анкерной сталеполимерной крепью, устья и часть горных выработок в неустойчивых породах кровли подразумевается крепить крепью КМП-А3У-19-27.

Проведение всех подготовительных выработок и скважин на период строительства шахты предусматривается на подрядных услугах. Только после пуска шахты в эксплуатацию предусматривается создание собственных горно - проходческих участков и покупка горно - проходческого оборудования.

Намечаемая схема вскрытия и подготовки, в последующем, с минимальными за­тратами может обеспечить развития горных работ шахты как в южную часть участка недр «Боровушинский 1-3», так и переход горных работ на отработку нижележащих и вышележащих пластов угля.

Отработка пластов угля в шахтном поле предусматривается в нисходящем поряд­ке. Порядок отработки выемочных столбов - нисходящий. Длина большинства вы­емочных столбов в пределах рассматриваемых границ составит м. С учетом рациональной раскройки поля шахты на выемочные столбы длина практически всех лав составит 200 м и только некоторые лавы в отработке на пластах могут быть до 130 м длиной.

Отработку запасов угля предусматривается осуществлять по схеме «шахта - пласт» с применением современного высокопроизводительного механизированного комплекса сформированного на базе отечественного оборудования, что обеспечит годовую производственную мощность шахты на уровне до 1500 тыс. тонн угля в год при среднесу­точной нагрузке на забой до 4160 т/сут.

Транспорт угля от очистного и подготовительных забоев до склада угля на по­верхности шахты - конвейерный.

Доставку людей, оборудования и материалов предусматривается осуществлять подвесными монорельсовыми дизелевозными локомотивами.

Для подачи свежего воздуха в шахту вблизи устья вентиляционной наклонной скважины большого диаметра пре­дусматривается строительство нагнетательной вентиляторной установки с двумя вен­тиляторами встречного вращения типа BDK-10-№40A производства КНР. Для подогре­ва воздуха, подаваемого в шахту на период начала отработки угля, намечено использовать ВНУ.

Выданный из шахты уголь предусматривается перерабатывать на модульной обогатительной фабрике, построенной на основной промплощадке и отгружать потребителям в виде концентрата и рядового угля. Для транспортирования добытого угля с участка «Боровушинский 1-3» предусматривается строительство железнодорожного тупика с приобретением необходимого оборудования для транспортировки.

Проектной документацией предусматривается организация на поверхности четырёх промплощадок шахты - ос­новной, двух фланговых у восточной границы участка и площадки вентиляционной на­клонной скважины в центральной части участка.

Техническое обслуживание, ремонтные осмотры, текущий ре­монт агрегатно-узловым методом горно-шахтного оборудования, оборудования ОФ и автобульдозерной техники предусматривается выполнять собственными силами предприятия. Капитальный и сложный вид ремонта оборудования - на ремонтных и специа­лизированных предприятиях. Снабжение материалами, запчастями и оборудованием - с оптовых баз и непосредственно с заводов-изготовителей через расходные склады. Снабжение нефтепродуктами - с районной нефтебазы
. Для обеспечения потребности в электроэнергии при строительстве и эксплуатации шахты на участке «Боровушинский 1-3», предусматривается строительство подстанции 110/6/6,3 на промплощадке вентиляционной скважины. Для очистки шахтных и сточных вод предусматривается строительство очистных сооружений.

Строительство шахты на участке «Боровушинский 1-3», в целом, не усугубит экологическую ситуацию в районе ее размещения. Населенные пункты в зоны загрязнения не попадают. Предусмотрена необходимая степень очистки сточных вод. Все проектируемые объекты расположены за пределами водоохранных зон р. Осиновка. Рекультивация нарушенных земель на постоянном земельном отводе шахты будет осуществляться после определения це­левого использования земель соответствующими актами.

Обращение с отходами шахты на участке «Боровушинский 1-3» запроектировано с мини­мальным экологическим ущербом. Соблюдение условий по природопользованию и предельно-допустимым нормативам использования природных ресурсов, осуществле­ние экологического мониторинга и соблюдение техники безопасности позволяет сни­зить риск аварийных ситуаций и негативных влияний на окружающую среду.

Административно-бытовое обслуживание трудящихся шахты преду­сматривается производить в модульном АБК, строительство которого предусматривается на основной промплощадке. Транспорт людей от АБК до промплощадки и мест посадки на монорельсовые дизелевозные составы осуществляется вахтовыми автомобилями, пользование которыми будет осуществляться на подрядных услугах.

Расстояние между основной промплощадкой шахты и фланговыми промплощадками не превышает 3км. В качестве основного транспортного пути для перевозки людей и оборудования шахты, предполагается использовать федеральную трассу Новосибирск – Иркутск (М53), проходящую по территории геологического участка.

2  Общие сведения

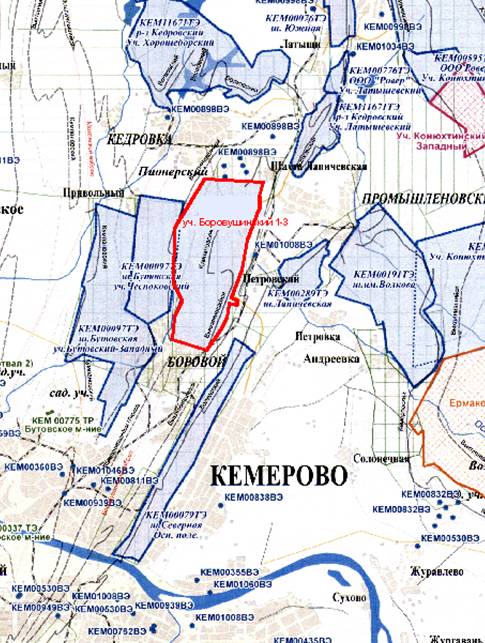

2.1  Административное положение

Участок Боровушинский 1-3 расположен в центре Кемеровского геолого-экономического района одноименной области РСФСР на правом берегу реки Томи (рис.1.1.).

Рис. 1.1. Схема расположения горнодобывающих предприятий

Южная граница участка примыкает к черте областного центра г. Кемерово. Границами участка являются: на севере - охранный целик под речку Лапичеву (ХIII р. л.), на юго-западе - Боровушинская перспективная р. л., на северо-западе - Боровушинский взброс; на юго-востоке - от XIII до VIII р. л. - пересечение верхнего рабочего пласта угля Выклинившегося с горизонтом - 100 м, на участке от VIII р. л. до Боровушинской перспективной р. л. - по оси смежной с Боровушинской антиклиналью синклинальной складки. Ближайшими к участку населенными пунктами являются: рудничный район г. Кемерово с крупными рабочими посёлками шахт "Северной" и "Центральной", рабочий посёлок ш. "Промышленской" и Кедровского углеразреза, дер. Петровка. Непосредственно на площади участка, в юго-западной его части, расположена деревня Боровая и рабочий посёлок ш. Бутовской.

Из за большого объема этот материал размещен на нескольких страницах: 1 2 3 4 5 6 7 8 9 10
