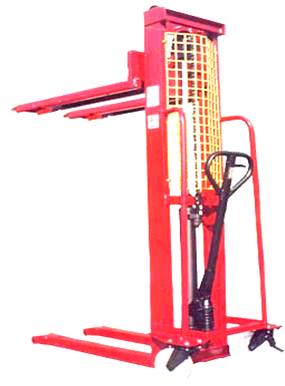

Штабелер гидравлический
EUROLIFT
0516
СОДЕРЖАНИЕ
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ ……………………2 ОСНОВНЫЕ ПОЛОЖЕНИЯ РЫЧАГА УПРАВЛЕНИЯ…..3 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ……………………..4 ОСНОВНЫЕ ТРЕБОВАНИЯ ПО ОБСЛУЖИВАНИЮ.…...6 ПРАВИЛА ПО ТЕХНИКЕ БЕЗОПАСНОСТИ..……………7 ЗАМЕНА МАСЛА В ГИДРОУЗЛЕ. ………………………...8 ТЕХОБСЛУЖИВАНИЕ……………………………………..10 НЕПОЛАДКИ, ИХ ПРИЧИНЫ,СПОСОБЫ ИХ УСТРАНЕНИЯ ……...…………..………...11
1. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
Перед эксплуатацией внимательно прочтите инструкцию!
Соблюдайте технику безопасности!
Сохраните данный документ!
Штабелер – это безотказное погрузочно-разгрузочное оборудование. Он прост и надежен в обращении и эксплуатации.
1. Данное оборудование полностью укомплектовано и готово к работе.
2. При получении штабелера необходимо проверить его укомплектованность.
3. Условия эксплуатации, загрузки и перемещения должны отвечать требованиям техники безопасности.
4. Для того чтобы поднять вилы, необходимо установить управляющий рычаг ручки в нижнее положение, затем последовательно переводить ручку из верхнего положения в нижнее.
5. Для того чтобы опустить вилы, необходимо установить управляющий рычаг ручки в верхнее положение.
6. Среднее положение рычага – нейтральное. В таком положении вилы не перемещаются.
7. Для того чтобы зафиксировать штабелер, необходимо рычаг тормоза перевести в нижнее положение.

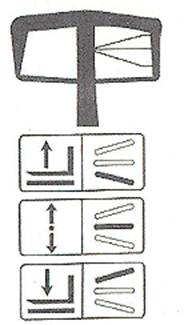

2. ОСНОВНЫЕ ПОЛОЖЕНИЯ РЫЧАГА УПРАВЛЕНИЯ
|

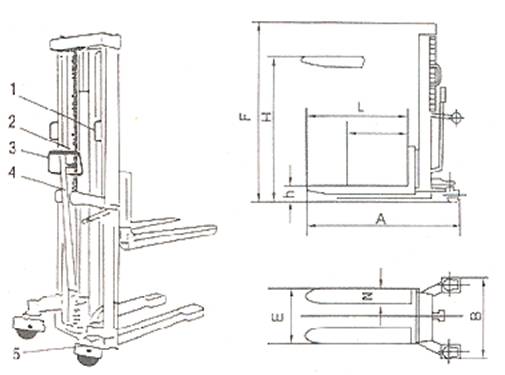

3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
5. защита колеса
Наименование | 15EL15 EUROLIFT | ||
Грузоподъемность | kg | 500 | |
Максимальная высота подъема | H | mm | 1600 |
Минимальная высота От пола. | h | mm | 90 |
Габаритная длина | A | mm | 1665 |
Габаритная ширина | B | mm | 900 |
Габаритная высота при поднятых вилах | mm | 1730 | |
Габаритная высота при опущенных вилах | F | mm | 1700 |
Длина вил | L | mm | 1150 |
Общая ширина вил | N | mm | 540 |
Ширина лонжерона | Е | mm | 160 |
Минимальный радиус поворота | mm | 1350 | |
Масса штабелера | kg | 374 |
4. ОСНОВНЫЕ ТРЕБОВАНИЯ ПО ОБСЛУЖИВАНИЮ
Штабелер должен использоваться в соответствии с ниже перечисленными правилами.
А) оператор должен быть ознакомлен с инструкциями по эксплуатации.
Б) оператор должен уметь обращаться с данным оборудованием в соответствии с прилагаемой инструкцией.
В) данное оборудование предназначено для работы на ровных и твердых поверхностях, разрешенный угол наклона 3%.
Г) рабочий диапазон температур от –25C до +45С.
Д) строго запрещено отсоединять различного рода защитные и предохраняющие приспособления. Требуется специальное разрешение для использования тележки в местах, где риск возгорания или взрыва очень высок.
Е) при максимальной загрузке управлять штабелером могут 2 оператора одновременно.
Ж) ни в коем случае нельзя превышать грузоподъемность тележки. Водитель должен убедиться в том, что груз правильно размещен и закреплен на вилах, груз не должен свисать с вил более чем на 50 мм. Ни в коем случае не пытайтесь тащить тележку, используя электрические или механические тяговые приспособления.
З) запрещается передвигать тележку с поднятыми вилами.
И) во время подъема или опускания груза устройство должно быть зафиксировано тормозом.
ВНИМАНИЕ: Производитель не несет ответственности в случае нанесения ущерба или при несчастном случае, если это вызвано несоблюдением инструкций по сборке и эксплуатации данного вида оборудования.
5. ПРАВИЛА ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
высота подъема груза не должна превышать максимально допустимую, при этом груз должен быть расположен равномерно. перемещать штабелер с грузом необходимо осторожно, обращая внимание на повороты и неровную поверхность. при перемещении по неровной поверхности груз должен находиться в максимально приближенном к раме штабелера положении. по окончанию работы штабелер должен быть разгружен, при этом вилы должны быть опущены до минимальной высоты. данный вид оборудования не предназначен для перевозки или подъема людей. нельзя находиться или проходить под поднятыми вилами. прежде чем начать подъем или опускание груза оператор должен убедиться в том, что рабочее пространство свободно.6. ЗАМЕНА МАСЛА В ГИДРОУЗЛЕ
Для данных моделей штабелера подходит гидравлическое масло типа ВМГЗ ТУ 38 101 479.
Допускается прменения масла АМГ-10 ГОСТ 6794-75 или других марок, имеющих аналогичные характеристики.
Класс чистоты рабочей жидкости не ниже 15 по ГОСТ 172-71.

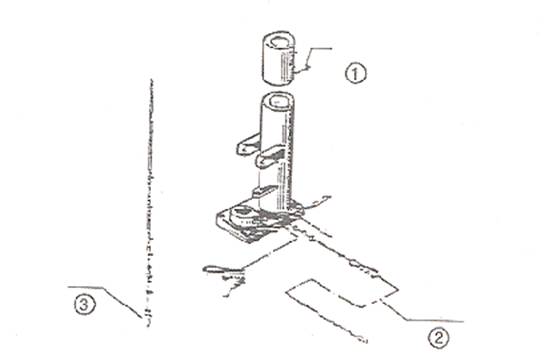

Порядок действий при замене:
Открутить гайку (позиция 1). Выкрутить клапан, слить масло (позиция 2). Опустить рычаг вниз, чтобы удалить оставшееся масло. Залить через отверстие из под гайки промывочную жидкость для промывки системы. Установить клапан на место. Перевести управляющий рычаг ручки в нижнее положение. Залить новое масло. Закрутить гайку (позиция 1). Через отверстие в гайке добавить масло до необходимого уровня. Соединить цепь ручки с клапаном. Отрегулировать цепь ( позиция 3)Установить управляющий рычаг в верхнее положение и несколько раз прокачать ручкой.
7. ТЕХОБСЛУЖИВАНИЕ
регулярная смазка трущихся частей и своевременная замена вышедших из строя позволяет продлить эксплуатационный срок оборудования. техническое обслуживание должно производиться в специальных сервисных центрах квалифицированными специалистами. несоблюдение вышеуказанных требований может привести к преждевременному выходу оборудования из строя. чистить, смазывать и подвергать проверке рабочие параметры оборудования следует регулярно. Наименова-ние | Срок | Выполняемые работы |
Цепь | каждые 4 недели | 1. Проверить регулировку цепи. |
2. Смазать цепь. | ||
Тормоз | каждые 4 недели | Проверить все трущиеся части. Отрегулировать, если не фиксирует тележку. |
Трущиеся части | каждые 4 недели | Смазывать. |
Гидроузел | каждый год | Замена масла в соответствии с инструкцией. |
Колеса и ролики | каждые 4 недели | Проверить степень износа, и при необходимости заменить. |
8. НЕПОЛАДКИ, ИХ ПРИЧИНЫ И СПОСОБЫ ИХ УСТРАНЕНИЯ
Неисправность | Причина | Способ устранения |
Вилы не поднимаются, рычаг в положении подъема | 1. Нет масла в гидравлической системе. 2. Клапан не отрегулирован. 3. Течь масла из клапана | 1. Добавить масло. 2. Отрегулировать гайку цепи ручки. 3. Очистить клапан или поменять его. |
Вилы не опускаются, рычаг в положении спуска. | 1. Клапан не отрегулирован. 2. Течь масла из штока. 3. Течь масла из клапана | 1. Отрегулировать гайку цепи ручки. 2. Поменять манжеты. 3. Очистить клапан или поменять его. |
Вилы опускаются во время работы гидроузла | 1. Наличие воздуха в гидроузле. 2. Течь масла из клапана | 1. Установить управляющий рычаг в верхнее положение, и несколько раз покачать ручкой. 2.Очистить клапан или поменять его. |
Вилы не поднимаются при первых движениях ручки | Наличие воздуха в гидроузле. | Установить управляющий рычаг в верхнее положение, и несколько раз покачать ручкой |
Вилы не поднимаются на максимальную высоту | Недостаточный уровень масла | Добавить масло. |
