Таблица 60

#G0Исходная концентрация ПАВ в сточной воде, мг/л

Содержание ПАВ, мг/г сухого вещества осадка

осадок из первичных отстойников

избыточный активный ил

5

5

5

10

9

5

15

13

7

20

17

7

25

20

12

30

24

12

6.352. Распад беззольного вещества загружаемого осадка , %, в зависимости от дозы загрузки надлежит определять по формуле

, (111)

где - максимально возможное сбраживание беззольного вещества загружаемого осадка, %, определяемое по формуле (112);

- коэффициент, зависящий от влажности осадка и принимаемый по табл. 61;

- доза загружаемого осадка, %, принимаемая согласно п. 6.350.

Таблица 61

#G0

Режим сбраживания

Значение коэффициента

при влажности загружаемого осадка, %

93

94

95

96

97

Мезофильный

1,05

0,89

0,72

0,56

0,40

Термофильный

0,455

0,385

0,31

0,24

0,17

6.353. Максимально возможное сбраживание беззольного вещества загружаемого осадка , %, следует определять в зависимости от химического состава осадка по формуле

, (112)

где - соответственно содержание жиров, углеводов и белков, г на 1 г беззольного вещества осадка.

При отсутствии данных о химическом составе осадка величину допускается принимать: для осадков из первичных отстойников - 53%; для избыточного активного ила - 44%; для смеси осадка с активным илом - по среднеарифметическому соотношению смешиваемых компонентов по беззольному веществу.

6.354. Весовое количество газа, получаемого при сбраживании, надлежит принимать 1 г на 1 г распавшегося беззольного вещества загружаемого осадка, объемный вес газа - 1 кг/м, теплотворную способность - 5000 ккал/м.

6.355. Влажность осадка, выгружаемого из метантенка, следует принимать в зависимости от соотношения загружаемых компонентов по сухому веществу с учетом распада беззольного вещества, определяемого согласно п. 6.352.

6.356. При проектировании метантенков надлежит предусматривать:

мероприятия по взрывопожаробезопасности оборудования и обслуживающих помещений - в соответствии с ГОСТ 12.3.006-75;

герметичные резервуары метантенков, рассчитанные на избыточное давление газа до 5 кПа (500 мм вод. ст.);

число метантенков - не менее двух, при этом все метантенки должны быть рабочими;

отношение диаметра метантенка к его высоте (от днища до основания газосборной горловины) - не более 0,8-1;

расположение статического уровня осадка - на 0,2-0,3 м выше основания горловины, а верха горловины - на 1,0-1,5 м выше динамического уровня осадка;

площадь газосборной горловины - из условия пропуска 600-800 м газа на 1 м в сутки;

расположение открытых концов труб для отвода газа из газового колпака - на высоте не менее 2 м от динамического уровня;

загрузку осадка в верхнюю зону метантенка и выгрузку из нижней зоны;

систему опорожнения резервуаров метантенков - с возможностью подачи осадка из нижней зоны в верхнюю;

переключения, обеспечивающие возможность промывки всех трубопроводов;

перемешивающие устройства, рассчитанные на пропуск всего объема бродящей массы в течение 5-10 ч;

герметически закрывающиеся люки-лазы, смотровые люки;

расстояние от метантенков до основных сооружений станций, внутриплощадочных автомобильных дорог и железнодорожных путей - не менее 20 м, до высоковольтных линий - не менее 1,5 высоты опоры;

ограждение территории метантенков.

6.357. Газ, получаемый в результате сбраживания осадков в метантенках, надлежит использовать в теплоэнергетическом хозяйстве очистной станции и близрасположенных объектов.

6.358. Проектирование газового хозяйства метантенков (газосборных пунктов, газовой сети, газгольдеров и т. п.) следует осуществлять в соответствии с "Правилами безопасности в газовом хозяйстве" Госгортехнадзора СССР.

6.359. Для регулирования давления и хранения газа следует предусматривать мокрые газгольдеры, вместимость которых рассчитывается на 2-4-часовой выход газа, давление газа под колпаком 1,5-2,5 кПа (150-250 мм вод. ст.).

6.360. При обосновании допускается применение двухступенчатых метантенков в районах со среднегодовой температурой воздуха не ниже 6 °С и при ограниченности территории для размещения иловых площадок.

6.361. Метантенки первой ступени надлежит проектировать на мезофильное сбраживание согласно пп. 6.347-6.356.

6.362. Метантенки второй ступени надлежит проектировать в виде открытых резервуаров без подогрева.

Выпуск иловой воды следует предусматривать на разных уровнях по высоте сооружения, удаление осадка - из сборного приямка по иловой трубе диаметром не менее 200 м под гидростатическим напором не менее 2 м.

Вместимость метантенков второй ступени следует рассчитывать исходя из дозы суточной загрузки, равной 3-4%.

Метантенк второй ступени следует оборудовать механизмами для удаления накапливающейся корки.

6.363. Влажность осадка, удаляемого из метантенков второй ступени, следует принимать, %, при сбраживании: осадка из первичных отстойников - 92; осадка совместно с избыточным активным илом - 94.

Аэробные стабилизаторы

6.364. На аэробную стабилизацию допускается направлять неуплотненный или уплотненный в течение не более 5 ч активный ил, а также смесь его с сырым осадком.

6.365. Для аэробной стабилизации следует предусматривать сооружения типа коридорных аэротенков.

Продолжительность аэрации надлежит принимать, сут: для неуплотненного активного ила - 2-5, смеси осадка первичных отстойников и неуплотненного ила - 6-7, смеси осадка и уплотненного активного ила - 8-12 (при температуре 20 °С).

При более высокой температуре осадка продолжительность аэробной стабилизации надлежит уменьшать, а при меньшей - увеличивать. При изменении температуры на 10 °С продолжительность стабилизации соответственно изменяется в 2-2,2 раза.

Аэробная стабилизация осадка может осуществляться в диапазоне температур 8-35 °С.

Для осадков производственных сточных вод продолжительность процесса надлежит определять экспериментально.

6.366. Расход воздуха на аэробную стабилизацию следует принимать 1-2 м/ч на 1 м вместимости стабилизатора в зависимости от концентрации осадка соответственно 99,5-97,5%. При этом интенсивность аэрации следует принимать не менее 6 м/(м· ч).

6.367. Уплотнение аэробно стабилизированного осадка следует предусматривать или в отдельно стоящих илоуплотнителях, или в специально выделенной зоне внутри стабилизатора в течение не более 5 ч. Влажность уплотненного осадка должна быть 96,5-98,5 %.

Иловая вода из уплотнителей должна направляться в аэротенки. Ее загрязнения следует принимать: по - 200 мг/л, по взвешенным веществам - до 100 мг/л.

Сооружения для механического

обезвоживания осадка

6.368. Осадки городских сточных вод, подлежащие механическому обезвоживанию, должны подвергаться предварительной обработке - уплотнению, промывке (для сброженного осадка), коагулированию химическими реагентами. Необходимость предварительной обработки осадков производственных сточных вод следует устанавливать экспериментально.

6.369. Перед обезвоживанием сброженного осадка на вакуум-фильтрах или фильтр-прессах следует предусматривать его промывку очищенной сточной водой.

Количество промывной воды следует принимать, м/м:

для сброженного сырого осадка - 1-1,5;

для сброженной в мезофильных условиях смеси сырого осадка и избыточного активного ила - 2-3;

то же, в термофильных условиях - 3-4.

При наличии данных об удельном сопротивлении осадка расход промывной воды , м/м, следует определять по формуле

, (113)

где - удельное сопротивление осадка, см/г.

6.370. Продолжительность промывки следует принимать 15-20 мин, число резервуаров для промывки осадка - не менее двух. В резервуарах надлежит предусматривать устройства для удаления всплывающих веществ, перемешивания и периодической очистки.

При перемешивании воздухом количество его определяется из расчета 0,5 м/м смеси промываемого осадка и воды.

6.371. Для уплотнения смеси промытого осадка и воды следует предусматривать уплотнители, рассчитанные на 12-18 ч пребывания в них смеси при мезофильном режиме сбраживания и на 20-24 ч - при термофильном режиме.

Число уплотнителей надлежит принимать не менее двух. Удаление осадка из уплотнителей следует предусматривать насосами плунжерного типа.

Влажность уплотненного осадка следует принимать 94-96% в зависимости от исходного осадка и количества добавленного активного ила.

Удаление иловой воды из уплотнителей надлежит предусматривать на очистные сооружения, которые следует рассчитывать с учетом дополнительного количества загрязняющих веществ.

Количество загрязняющих веществ в иловой воде из уплотнителей следует принимать: по взвешенным веществам - мг/л, по - 600-900 мг/л.

Для уменьшения выноса из уплотнителей взвешенных веществ и снижения влажности уплотненного осадка следует предусматривать подачу фильтрата от вакуум-фильтров в илоуплотнители, а также замену промывной воды 0,1%-ным раствором хлорного железа, для приготовления которого используется 50% общего потребного количества хлорного железа.

В уплотнителях надлежит предусматривать устройства для удаления всплывающих веществ.

6.372. Перед обезвоживанием на камерных фильтр-прессах для извлечения крупных включений из осадка первичных отстойников следует предусматривать решетки с прозорами 10 мм или вибропроцеживающие аппараты с сетками ячеек размером 10 х 10 мм.

6.373. В качестве реагентов при коагулировании осадков городских сточных вод следует применять хлорное железо или сернокислое окисное железо и известь в виде 10 %-ных растворов.

Добавку извести в осадок следует предусматривать после введения хлорного или сернокислого окисного железа.

Количество реагентов следует определять в расчете по и , при этом их дозы при вакуум-фильтровании надлежит принимать, % к массе сухого вещества осадка:

для сброженного осадка первичных отстойников: - 3-4, - 8-10;

для сброженной промытой смеси осадка первичных отстойников и избыточного активного ила: - 4-6, - 12-20;

для сырого осадка первичных отстойников: - 1,5-3, - 6-10;

для смеси осадка первичных отстойников и уплотненного избыточного активного ила: - 3-5, - 9-13;

для уплотненного избыточного ила из аэротенков: - 6-9, - 17-25.

Примечания: 1. Большие значения доз реагентов надлежит принимать для осадка, сброженного при термофильном режиме.

2. При обезвоживании аэробно стабилизированного осадка доза реагентов на 30% менее дозы для мезофильно сброженной смеси.

3. Доза во всех случаях увеличивается по сравнению с дозами хлорного железа на 30-40%.

4. При обезвоживании осадка на камерных фильтр-прессах доза извести принимается во всех случаях на 30% более.

#G1

#G0

6.374. Смешение реагентов с осадком следует предусматривать в смесителях.

Применение центробежных насосов для перекачки скоагулированного осадка не допускается.

6.375. Надлежит предусматривать промывку фильтровальной ткани вакуум-фильтров и фильтр-прессов производственной водой, а также периодическую регенерацию ее 8-10%-ным раствором ингибированной соляной кислоты.

6.376. Количество ингибированной соляной кислоты надлежит определять исходя из годовой потребности кислоты 20%-ной концентрации на 1 мфильтрующей поверхности: 20 л - для вакуум-фильтра со сходящим полотном и 50 л - для фильтров других типов.

6.377. Склад хлорного или сернокислого окисного железа и соляной кислоты надлежит рассчитывать из условия хранения их 20-30-суточного запаса, извести - 15-суточного.

Число резервуаров кислоты и раствора хлорного железа следует принимать не менее двух.

В случае доставки реагентов железнодорожными цистернами вместимость резервуара должна быть не менее вместимости цистерны.

6.378. Производительность вакуум-фильтров, фильтр-прессов и влажность кека при обезвоживании осадков городских сточных вод следует принимать по табл. 62.

Производительность вакуум-фильтров и фильтр-прессов при обезвоживании осадков производственных сточных вод необходимо принимать по опытным данным.

Таблица 62

#G0

Характеристика обрабатываемого осадка

Производительность, кг сухого вещества осадка на 1 м поверхности фильтра в 1 ч

Влажность кека, %

вакуум - фильтров

фильтр - прессов

при вакуум - фильтровании

при фильтр - прессовании

Сброженный осадок из первичных отстойников

25-35

12-17

75-77

60-65

Сброженная в мезофильных условиях смесь осадка из первичных отстойников и активного ила, аэробно стабилизированный активный ил

20-25

10-16

78-80

62-68

Сброженная в термофильных условиях смесь осадка из первичных отстойников и активного ила

17-22

7-13

78-80

62-70

Сырой осадок из первичных отстойников

30-40

12-16

72-75

55-60

Смесь сырого осадка из первичных отстойников и уплотненного активного ила

20-30

5-12

75-80

62-75

Уплотненный активный ил станций аэрации населенных пунктов

8-12

2-7

85-87

80-83

Примечание. Для вакуум-фильтрования сырых осадков надлежит предусматривать барабанные вакуум-фильтры со сходящим полотном.

6.379. Величину вакуума при вакуум-фильтровании следует принимать в пределах 40-65 кПа (300-500 мм рт. ст.), давление сжатого воздуха на отдуве осадка -20-30 кПа (0,2-0,3 кгс/см). Производительность вакуум-насосов надлежит определять из условия расхода воздуха 0,5 м/мин на 1 м площади фильтра, а расход сжатого воздуха -0,1 м/мин на 1 м площади фильтра.

При фильтр-прессовании подачу скоагулированного осадка надлежит предусматривать под давлением не менее 0,6 МПа (6 кгс/см); расход сжатого воздуха на просушку осадка следует принимать 0,2 м/мин на 1 кв. м фильтровальной поверхности, давление сжатого воздуха - не менее 0,6 МПа (6 кгс/см); расход промывной воды - 4 л/мин на 1 м фильтровальной поверхности; давление промывной воды - не менее 0,3 МПа (3 кгс/см).

6.380. Допускается применение для обезвоживания осадков непрерывно действующих осадительных горизонтальных центрифуг со шнековой выгрузкой осадка. Производительность центрифуг по исходному осадку , м/ч, следует определять по формуле

, (114)

где - соответственно длина и диаметр ротора, м.

При работе с флокулянтами производительность центрифуг необходимо принимать в 2 раза меньшей. Эффективность задержания сухого вещества при этом увеличивается до 90-95%.

Эффективность задержания сухого вещества и влажность кека следует принимать по табл. 63.

Таблица 63

#G0Характеристика обрабатываемого осадка

Эффективность задержания сухого вещества, %

Влажность кека, %

Сырой или сброженный осадок из первичных отстойников

45-65

65-75

Анаэробно сброженная смесь осадка из первичных отстойников и активного ила

25-40

65-75

Аэробно стабилизированная смесь осадка из первичных отстойников и активного ила

25-35

70-80

Сырой активный ил при зольности, %

28-35

10-15

75-85

38-42

15-25

70-80

44-47

25-35

60-75

Примечание. Центрифугирование активного ила целесообразно применять для удаления его избыточного количества.

6.381. Перед подачей осадка на центрифуги необходимо предусматривать удаление из него песка, а перед центрифугами с диаметром ротора менее 0,5 м - установку решеток-дробилок.

6.382. При подаче фугата после центрифуг на очистные сооружения надлежит учитывать увеличение нагрузки на них по в зависимости от эффективности задержания сухого вещества из расчета 1 мг на 1 мг остаточного сухого вещества в фугате.

6.383. Для предотвращения увеличения нагрузки на очистные сооружения надлежит предусматривать дополнительную обработку фугата:

аэробную стабилизацию в смеси с осадком первичных отстойников и избыточным активным илом с последующим гравитационным уплотнением в течение 3-5 ч;

иловые площадки для фугата, полученного после центрифугирования сброженных осадков, при этом нагрузку на площадки на искусственном основании с дренажем следует принимать по табл. 64 с коэффициентом 2;

возврат в аэротенки фугата после центрифугирования неуплотненного активного ила.

Таблица 64

#G0

Иловые площадки

Характеристика осадка

на естест - венном основании

на естест - венном основа - нии с дрена - жем

на искусст - венном асфальто - бетонном основании с дрена- жем

каскадные с отстаиванием и поверхност - ным удалением иловой воды на естествен - ном основании

площадки - уплотнители

Сброженная в мезофильных условиях смесь осадка из первичных отстойников и активного ила

1,2

1,5

2,0

1,5

1,5

То же, в термофильных условиях

0,8

1,0

1,5

1,0

1,0

Сброженный осадок из первичных отстойников и осадок из двухъярусных отстойников

2,0

2,3

2,5

2,0

2,3

Аэробно стабилизированная смесь активного ила и осадка из первичных отстойников или стабилизированный активный ил

1,2

1,5

2,0

1,5

1,5

Примечание. Нагрузку на иловые площадки в других климатических условиях следует определять с учетом климатического коэффициента, приведенного на черт. 3.

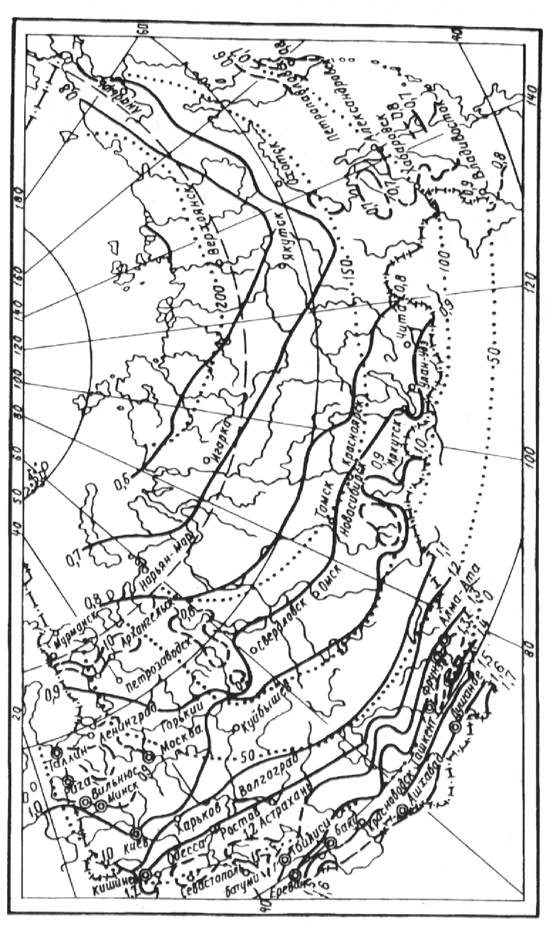

Черт.3. Климатические коэффициенты для определения величины нагрузки

на иловые площадки (сплошные и пунктирные линии) и продолжительности

периода намораживания на иловых площадках, дни (точечные линии)

6.384. Доза высокомолекулярных флокулянтов катионного типа - 2-7 кг/т сухого вещества осадка. Большую дозу флокулянтов надлежит принимать при центрифугировании активного ила, меньшую - для сырого осадка.

Влажность обезвоженного активного ила следует принимать 83-88%, сырого осадка - 70-75%.

Фугат следует возвращать на очистные сооружения без дополнительной обработки. Объем очистных сооружений при этом не увеличивается.

Применение флокулянтов рекомендуется при использовании центрифуг с отношением длины ротора к диаметру 2,5-4.

6.385. Количество резервного оборудования надлежит принимать:

вакуум-фильтров и фильтр-прессов при количестве рабочих единиц до трех - 1, от четырех до десяти - 2;

центрифуг при количестве рабочих единиц до двух - 1, трех и более - 2.

6.386. При проектировании механического обезвоживания осадка необходимо предусматривать аварийные иловые площадки на 20% годового количества осадка.

Иловые площадки

6.387. Иловые площадки допускается проектировать на естественном основании с дренажем и без дренажа, на искусственном асфальтобетонном основании с дренажем, каскадные с отстаиванием и поверхностным удалением иловой воды, площадки-уплотнители.

6.388. Нагрузку осадка на иловые площадки, м/мв год, в районах со среднегодовой температурой воздуха 3-6 °С и среднегодовым количеством атмосферных осадков до 500 мм надлежит принимать по табл. 64.

6.389. На иловых площадках должны предусматриваться дороги со съездами на карты для автотранспорта и средств механизации с целью обеспечения механизированной уборки, погрузки и транспортирования подсушенного осадка.

Для уборки и вывоза подсушенного осадка следует предусматривать механизмы, используемые на земляных работах.

6.390. Иловые площадки на естественном основании допускается проектировать при условии залегания грунтовых вод на глубине не менее 1,5 м от поверхности карт и только в тех случаях, когда допускается фильтрация иловых вод в грунт.

При меньшей глубине залегания грунтовых вод следует предусматривать понижение их уровня или применять иловые площадки на искусственном асфальтобетонном основании с дренажем.

6.391. При проектировании иловых площадок надлежит принимать: рабочую глубину карт - 0,7-1 м; высоту оградительных валиков - на 0,3 м выше рабочего уровня; ширину валиков поверху - не менее 0,7 м, при использовании механизмов для ремонта земляных валиков 1,8-2 м; уклон дна разводящих труб или лотков - по расчету, но не менее 0,01; число карт - не менее четырех.

6.392. При проектировании иловых площадок с отстаиванием и поверхностным отводом иловой воды надлежит принимать:

число каскадов - 4-7; число карт в каждом каскаде - 4-8;

полезную площадь одной карты - от 0,25 до 2 га; ширину карт - 30-100 м (при уклонах местности 0,004-0,08), 50-100 м (при уклонах 0,01-0,04), 60-100 м (при уклонах 0,01 и менее); длину карт при уклонах свыше 0,0м, при уклонах 0,01 и менее - 100-250 м, отношение ширины к длине 1:2 -1:2,5; высоту оградительных валиков и насыпей для дорог - до 2,5 м; рабочую глубину карт - на 0,3 м менее высоты оградительных валиков; напуски осадка: при 4 картах в каскаде - на 2 первые карты, при 7-8 картах в каскаде - на 3-4 первые карты; перепуски иловой воды между картами - в шахматном порядке; количество иловой воды - 30-50% количества обезвоживаемого осадка.

6.393. Допускается предусматривать иловые площадки-уплотнители рабочей глубиной до 2 м в виде прямоугольных карт-резервуаров с водонепроницаемыми днищами и стенами. Для выпуска иловой воды, выделяющейся при отстаивании осадка, вдоль продольных стен надлежит предусматривать отверстия, перекрываемые шиберами.

6.394. При проектировании площадок-уплотнителей следует принимать:

ширину карт - 9-18 м;

расстояние между выпусками иловой воды - не более 18 м;

устройство пандусов для возможности механизированной уборки высушенного осадка.

6.395. Площадь иловых площадок следует проверять на намораживание. Для намораживания осадка допускается использование 80% площади иловых площадок (остальные 20% площади предназначаются для использования во время весеннего таяния намороженного осадка).

Продолжительность периода намораживания следует принимать равной числу дней со среднесуточной температурой воздуха ниже минус 10 °С (см. черт. 3).

Количество намороженного осадка допускается принимать равным 75% поданного на иловые площадки за период намораживания.

Высоту намораживаемого слоя осадка надлежит принимать на 0,1 м менее высоты валика. Дно разводящих лотков или труб должно быть выше горизонта намораживания.

6.396. Искусственное дренирующее основание иловых площадок должно составлять не менее 10% площади карты. Конструкцию и размещение дренажных устройств и размеры площадок следует принимать с учетом механизированной уборки осадка.

6.397. Твердое покрытие иловых площадок необходимо устраивать из двух слоев асфальта толщиной по 0,015-0,025 м и по щебеночно-песчаной подготовке толщиной 0,1 м, асфальтобетонное или бетонное - в зависимости от типа механизмов, применяемых для уборки осадка.

6.398. Подачу иловой воды с иловых площадок следует предусматривать на очистные сооружения, при этом сооружения рассчитываются с учетом дополнительных загрязняющих веществ и количества иловой воды. Дополнительные количества загрязняющих веществ от иловой воды надлежит принимать: при сушке сброженных осадков - по взвешенным веществам мг/л, по - мг/л (большие значения для площадок-уплотнителей, меньшие - для других типов иловых площадок), для аэробно стабилизированных осадков - по п. 6.367.

6.399. Иловые площадки при обосновании допускается устраивать на намывном (насыпном) грунте.

6.400. При размещении иловых площадок вне территории станций очистки для обслуживающего персонала следует предусматривать служебное и бытовые помещения, а также кладовую согласно п. 5.26 и телефонную связь.

Сооружения для обеззараживания, компостирования,

термической сушки и сжигания осадка

6.401. Осадок надлежит подвергать обеззараживанию в жидком виде или после подсушки на иловых площадках, или после механического обезвоживания.

6.402. Обеззараживание и дегельминтизацию сырых, мезофильно сброженных и аэробно стабилизированных осадков следует осуществлять путем их прогревания до 60 °С с выдерживанием не менее 20 мин при расчетной температуре.

Для обеззараживания обезвоженных осадков допускается применять биотермическую обработку (компостирование) в полевых условиях.

6.403. Компостирование осадков следует осуществлять в смеси с наполнителями (твердыми бытовыми отходами, торфом, опилками, листвой, соломой, молотой корой) или готовым компостом. Соотношение компонентов смеси обезвоженных осадков сточных вод и твердых бытовых отходов составляет 1:2 по массе, а с другими указанными наполнителями - 1:1 по объему с получением смеси влажностью не более 60%.

6.404. Процесс компостирования следует осуществлять на обвалованных асфальтобетонных или бетонных площадках с использованием средств механизации в штабелях высотой от 2,5 до 3 м при естественной и до 5 м при принудительной аэрации.

6.405. При проектировании аэрируемых штабелей необходимо предусматривать:

укладку в основании каждого штабеля перфорированных труб диаметрами 100-200 мм с размерами отверстий 8-10 мм;

подачу воздуха (расход воздуха - 15-25 м/ч на 1 т органического вещества осадка).

6.406. Длительность процесса компостирования надлежит принимать в зависимости от способа аэрации, состава осадка, вида наполнителя, климатических условий и на основании опыта эксплуатации в аналогичных условиях или по данным научно-исследовательских организаций.

В процессе компостирования необходимо предусматривать перемешивание смеси.

6.407. Необходимость термической сушки осадка должна определяться условиями дальнейшей утилизации и транспортирования.

6.408. Для термической сушки осадков следует применять сушилки различных типов.

6.409. Подбор сушилок следует производить исходя из производительности по испаряемой влаге с учетом паспортных данных оборудования.

6.410. Перед подачей на сушку необходимо осуществлять максимально возможное обезвоживание осадков с целью снижения энергоемкости процесса.

6.411. Влажность высушенного осадка следует принимать в пределах 30-40%.

6.412. При обосновании допускается сжигание осадка, не подлежащего дальнейшей утилизации, в печах различных типов.

6.413. Отводимые от установок для сушки и сжигания осадка газы перед выбросом в атмосферу должны отвечать требованиям СН 245-71.

Сооружения для хранения

и складирования осадка

6.414. Для хранения механически обезвоженного осадка надлежит предусматривать открытые площадки с твердым покрытием. Высоту слоя осадка на площадках следует принимать 1,5-3 м.

Для хранения термически высушенного осадка с учетом климатических условий следует применять аналогичные площадки, при обосновании - закрытые склады.

Хранение механически обезвоженного, термически высушенного осадка следует предусматривать в объеме 3-4-месячного производства.

Следует предусматривать механизацию погрузочно-разгрузочных работ.

6.415. Для неутилизируемых осадков должны быть предусмотрены сооружения, обеспечивающие их складирование в условиях, предотвращающих загрязнение окружающей среды. Места складирования должны быть согласованы с органами госнадзора.

7. Электрооборудование, технологический контроль, автоматизация

и системы оперативного управления

Общие указания

7.1. Категории надежности электроснабжения электроприемников сооружений систем канализации следует определять по Правилам устройства электроустановок (ПУЭ) Минэнерго СССР.

Категория надежности электроснабжения насосных и воздуходувных станций должна соответствовать их надежности действия и приниматься по п. 5.1.

7.2. Выбор напряжения электродвигателей следует производить в зависимости от их мощности, принятой схемы электропитания и с учетом перспективы развития проектируемого объекта.

Выбор исполнения электродвигателей должен зависеть от окружающей среды.

При выборе электродвигателей, как правило, следует учитывать возможную комплектацию.

Компенсация реактивной мощности должна выполняться в соответствии с требованиями "Руководящих указаний по компенсации реактивной мощности" Минэнерго СССР.

7.3. Распределительные устройства, трансформаторные подстанции и щиты управления для сооружений с нормальной средой следует размещать во встраиваемых или пристраиваемых к сооружению помещениях и учитывать возможность их расширения и увеличения мощности.

При сооружении подстанции глубокого ввода напряжением 110 или 35 кВ для питания очистных сооружений распределительное устройство подстанции на 6-10 кВ рекомендуется совмещать с распределительным устройством очистных сооружений.

В насосных станциях допускается установка закрытых щитов в машинном зале на полу или балконе при условии принятия мер, исключающих попадание на них воды и затопление при аварии.

7.4. Классификацию взрывоопасных зон помещений и смежных с взрывоопасной зоной других помещений, а также категории и группы взрывоопасной смеси следует принимать в соответствии с ПУЭ-76, #M12ГОСТ 12.1.011-78#S и СН 463-74.

Из за большого объема этот материал размещен на нескольких страницах:
1 2 3 4 5 6 7 8 9 10 11 12
