Вентилируемый зазор в

фасадных системах

Методические указания

СПб-2007

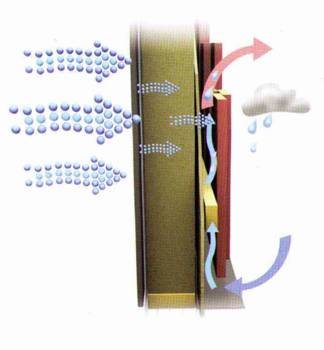

1. Назначение и конструкция вентилируемого зазора

2. Характеристики теплозащиты фасадов с вентилируемым зазором

3. Расчет скорости движения воздуха в воздушном зазоре

4. Расчет температуры воздуха в воздушном зазоре

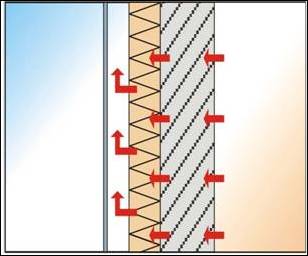

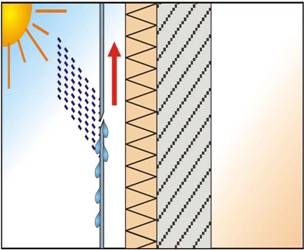

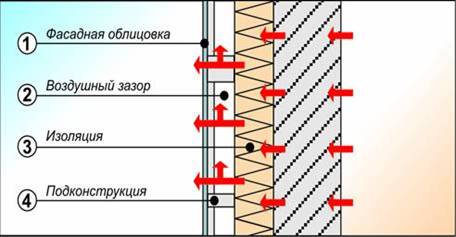

Конструкция воздушного зазора

F  min ширина 20 мм

F  min сечения отверстий для приточного и отработавшего воздуха 50 см2/м

G  снижение теплопотерь во время зимнего периода до 5-25%

G  сбережение до 2/3 тепловой нагрузки внутреннего помещения

Характеристики теплозащиты фасадов с вентилируемым воздушным зазором

СНиП II-3-79* - Строительная теплотехника

(1)

(2)

Из (1) и (2), получаем

(3)

, ,

- коэффициент теплотехнической однородности.

=f (материал подконструкции, вид подконструкции)

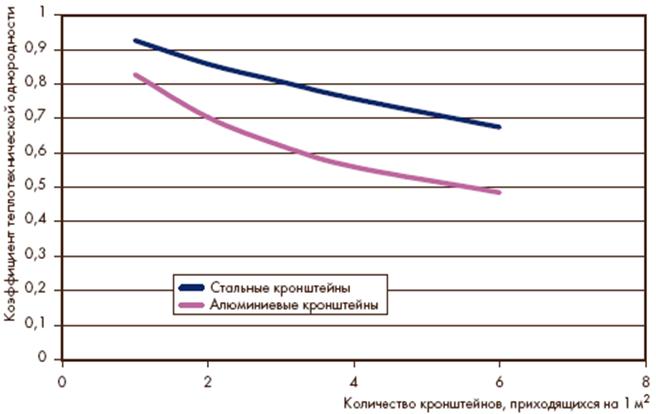

Зависимость коэффициента теплотехнической неоднородности от количества кронштейнов, приходящихся на 1 м2 фасада (при площади поперечного сечения кронштейна 2 см2)

Расчет скорости движения воздуха в воздушном зазоре

. (4)

, - аэродинамические коэффициенты на входе в прослойку и выходе из нее

- сумма коэффициентов местных сопротивлений

(5)

, - объемный вес наружного воздуха и воздуха в прослойке

При

(6)

Расчет температуры воздуха в воздушном зазоре

Температура воздуха в зазоре зависит от:

Ø  Геометрических параметров прослойки (высота)

Ø  Теплотехнических характеристик стены и фасада

Ø  Погодных условий (температура воздуха и скор. ветра)

(7)

(8)

(9)

Н. У.: , , получаем

(10)

(11)

§  - начальная температура воздуха на входе в зазор;

§  - предельное откл-е температуры воздуха в вент. зазоре от своего начального значения;

§  - высота, на которой разность температур становится меньше своего предельного значения в раз.

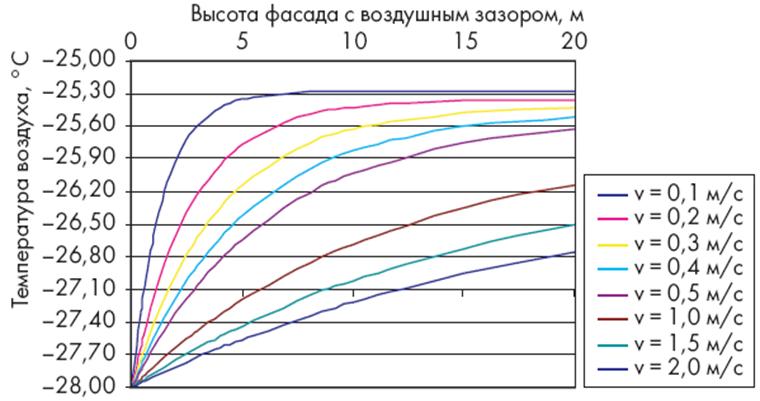

Изменение температуры по высоте воздушного зазора при различных скоростях движения воздуха.

Совместный расчет температуры и скорости движения воздуха в воздушном зазоре

Расчет тепломассобмена:

Ø  Лучистый теплообмен -

(между поверхностями облицовки и теплоизоляции)

Ø  Конвективный теплообмен -

(между воздухом в зазоре и элементами конструкции)

Экспериментальные данные:

° термическое сопротивление стены – 3.4 м2 0С/Вт

° термическое сопротивление облицовки – 0.06 м2 0С/Вт

° толщина воздушного зазора – 0.06 м

° температура внутреннего воздуха – 20 0С

° температура наружного воздуха – -20 0С

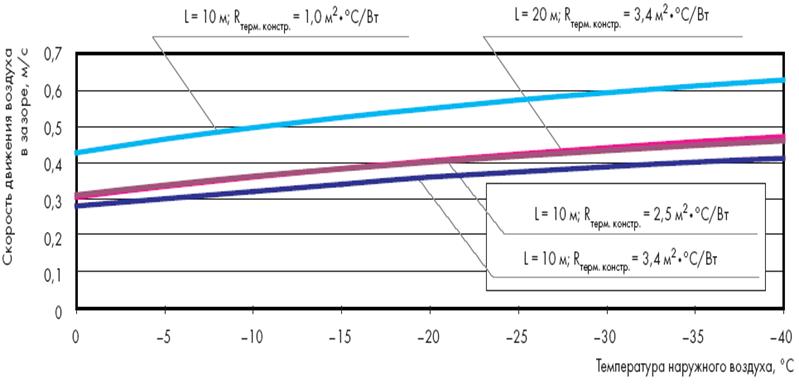

Зависимость максимальной скорости движения воздуха в зазоре от температуры наружного воздуха при различных сопротивления стены с утеплителем

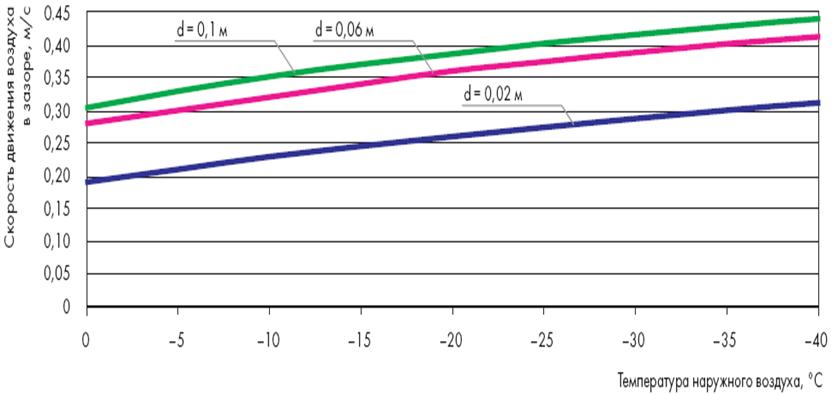

Зависимость скорости воздуха в воздушном зазоре от температуры наружного воздуха при различных значениях ширины зазора d

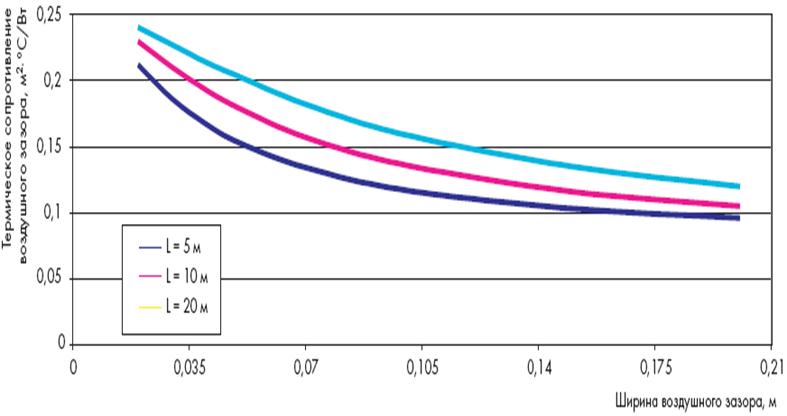

Зависимость эффективного термического сопротивления воздушного зазора, , от ширины зазора, d, при различных значениях высоты фасада, L

Список использованных источников

1.  Тепловлажностный расчет фасадных систем с воздушным зазором: Методические указания к курсовой работе по курсу «Строительная теплофизика» / и др.- Н. Новгород: Изд-во НГАСУ, 2005.-32с.

2.  Расчет теплозащиты фасадов с вентилируемым воздушным зазором. , , // АВОК. 2004. № 2, № 3.

3.  О некоторых теплотехнических ошибках, допускаемых при проектировании вентилируемых фасадов. // АВОК. 2005. № 2

4.  Строительная теплофизика. - Изд-во «АВОК Северо-Запад», 2006.-400с.

5.  СНиП II-3-79*. Строительная теплотехника.
