вычесляется  по  формуле.

С помощью нагревателя сжигаем горючее и пользуемся полученной энергией. Обычные отопительные устройства бывают в виде керогаза, примуса, керосинки, и спиртовой лампы. Вообще во всех отопительных устройствах часть энергии топлива уходит на площадь и поверхность трубы на воздехе. Вся энергия топлива не отдаётся нагревателю. Польза отопительного устройства определяется по его коэффициенту полезного действия.

       Влита вода к нагреванию с массой ms, при начале работы температура воды от t1 должна быть  нагрета до t2  Температура воды определяется по формуле    (2)

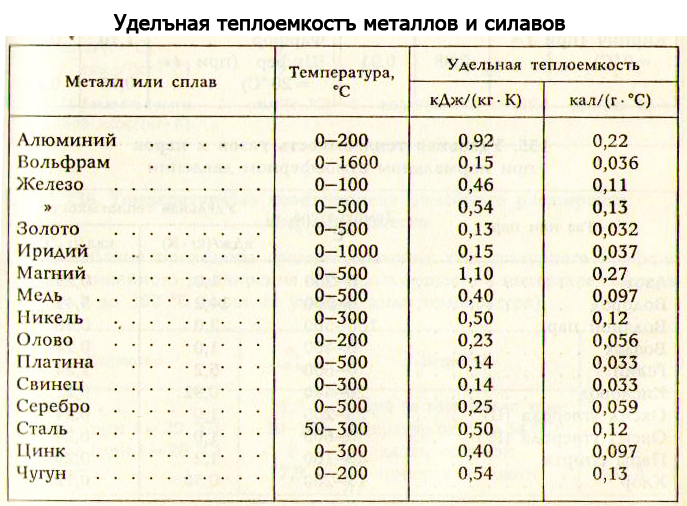

В нём c –удельная  теплоёмкость c=4190 Дж/ кг. К

Теплота отправленная к нагреваемому телу Qs выделенная количество теплоты при нагревании Q сравнимая количество теплоты з называется коэффициентом полезного действия.    (3)

или    (31)

Порядок выполнения работы

На основы полученных результатов заполняем таблицу.

Контрольные вопросы

ЛАБОРАТОРНАЯ РАБОТА № 9

ОПРЕДЕЛЕНИЕ ОБЪЕМНОГО И УДЕЛЬНОГО ВЕСА, ИСТИННОЙ ПОРИСТОСТИ ОГНЕУПОРОВ

Цель работы: освоит методику определения объемного и удельного веса огнеупоров, определения их истинной пористости.

Приборы и принадлежности: весы технические, весы аналитические, шкаф сушильный, образцы огнеупоров, мерный цилиндр, ступка с пестиком.

Теоретическая часть

Огнеупорами называются строительные материалы, служащие для сооружения тепловых агрегатов и способные противостоять действию высоких температур, а также воздействию физических и физико-химических процессов, происходящих в тепловых агрегатах при высоких температурах. У огнеупорных материалов различают следующие физические свойства: пористость, газопроницаемость, теплопроводность, электропроводность, теплоемкость.

Пористость огнеупоров имеет очень большое значение: стойкость огнеупоров против шлакоразъедания зависит от пористости изделия. С увеличением пористости огнеупоров значительно возрастает поверхность их контакта с расплавом и резко падает стойкость против шлакоразъедания. В печах с контролируемой средой, где фильтрация газа через футеровку недопустима, используют огнеупоры с минимальной пористостью. Огнеупоры, используемые в вакуумных печах. Тоже должны иметь минимальную пористость с тем, чтобы уменьшить непроизводительную работу вакуумных насосов по качке газов.

Размер пор, их структура и количество в огнеупорных изделиях весьма разнообразны: в легковесных огнеупорах пористость достигает 60-75%; а для большинства материалов она находится в пределах 15-28%, уменьшаясь до 10% и даже до нуля у плавленых изделий. Пористость обоженных изделий представляет собой комбинацию небольших объемов, связанных между собой капиллярами, или полностью изолированных друг от друга малых объемов, заполненных газом. Поэтому можно рассматривать:

1)общую или истинную пористость, под которой понимается объем всех содержащихся в изделии пор, отнесенный ко всему объему изделия;

2) кажущуюся или открытую, т. е. отношение объема, занятого в изделии порами, сообщающимися между собой и окружающей средой, к общему объему огнеупора;

3) закрытую пористость, т. е. объем изолированных от окружающего воздуха пор, отнесенный к объему изделия;

Величина пор в огнеупорных изделиях колеблется в весьма широких пределах: от нескольких миллиметров до молекулярных размеров.

Пористость оказывает влияние на соотношение объемного и удельного веса огнеупоров. Объемный вес огнеупора – это вес единицы его объема, определяемый как отношение массы кирпича к его объему, равному произведению длины, ширины и высоту огнеупора:

где:  Р - вес огнеупора, а - длина кирпича, в - ширина кирпича, h-высота кирпича.

Удельным весом огнеупора называются все единицы объема огнеупора за вычетом объема, занимаемого порами.

Истинная пористость огнеупора определяется по формуле:

;

где: Пu – истинная пористость огнеупора;

Ув – удельный вес огнеупора;

Ов – объемный вес огнеупора.

Порядок выполнения работы

1. Огнеупорный кирпич взвесить на технических весах, измерить его длину, ширину, высоту и рассчитать объемный вес огнеупора;

2. Кусок огнеупора растереть в порошок и высушить в сушильном шкафу в течение 30 минут при температуре 200оС;

3. Высушенный огнеупор взвесить на аналитических весах и высыпать в мерный цилиндр, в который налито известное количество воды. Хорошо встряхивать;

4. По увеличению объема воды определить объем порошка огнеупора. Рассчитать удельный вес огнеупора;

5. Рассчитать истинную пористость огнеупора;

6. Аналогичные расчеты провести для двух других образцов;

7. Результаты опытов и вычислений занести в таблицу 8.1.

Таблица 8.1

Контрольные вопросы.

Литература

1. Алексеев теплотехника. М.: Энергия, 1980.

2. Архоров С. И., Крутов . М.: Машиностроение, 1986.

3. Баскаков . М.: Энергия, 1988.

4. Лариков . М.: Стройиздат, 1985, 432 с.

5. Ястржембский термодинамика. М.: Энергоиздат, 1990.

6. Альбовский и теплопередача. - М.: Высшая школа, 1990. 455 с.

7. , , Якубова работы  по курсу «Металлургическая теплотехника». Ташкент, 1984.

8. , Неведомская практикум по металлургической теплотехнике. М. МИСиС, 1999.
