Межгосударственный стандарт средства пакетирования поддоны (стр. 1 )

Введен в действие

Приказом Федерального агентства

по техническому регулированию

и метрологии

от 22 ноября 2013 г. N 1810-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СРЕДСТВА ПАКЕТИРОВАНИЯ

ПОДДОНЫ

ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

Means for the palletization. Pallets. Terms and definitions

(ISO 445:2008, IDT)

ГОСТ ISO 445-2013

МКС 55.180.10

Дата введения

1 июля 2014 года

Предисловие

Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".

Сведения о стандарте

1. Разработан Техническим комитетом по стандартизации ТК 223 "Упаковка" (ОАО "Научно-исследовательский и экспериментально-конструкторский институт тары и упаковки") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4.

2. Внесен Федеральным агентством по техническому регулированию и метрологии.

3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (протокол N 44-2013 от 14 ноября 2013 г.).

За принятие проголосовали:

4. Настоящий стандарт идентичен международному стандарту ISO 445:2008 Pallets for materials handling - Vocabulary (Поддоны для перевозки и перегрузки. Словарь). Наименование стандарта изменено относительно наименования указанного стандарта для приведения в соответствие с ГОСТ 1.5-2001 (пункт 3.6).

Международный стандарт разработан Техническим комитетом ИСО/ТК 51 "Поддоны для перевозки тарно-штучных грузов".

Перевод с английского языка (en).

Степень соответствия - идентичная (IDT).

Настоящий стандарт разработан для обеспечения соблюдения требований технического регламента Таможенного союза 005/3011 "О безопасности упаковки".

5. Приказом Федерального агентства по техническому регулированию и метрологии от 01.01.01 г. N 1810-ст межгосударственный стандарт ГОСТ ISO 445-2013 введен в действие в качестве национального стандарта Российской Федерации с 01 июля 2014 г.

6. Введен впервые.

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

1. Область применения

Настоящий стандарт распространяется на средства пакетирования (далее - поддоны) и устанавливает типы, термины и определения, относящиеся к поддонам, предназначенным для транспортирования и перегрузки тарно-штучных грузов.

Стандарт также содержит Приложение A, содержащее термины и определения, касающиеся формирования грузовых единиц, а также справочные Приложения B и C, содержащие алфавитные указатели терминов на русском и английском языках.

2. Общие (General)

2.1. поддон (pallet): Горизонтальная площадка минимальной высоты, соответствующая способу погрузки с помощью вилочной тележки, или автопогрузчика, или другого аналогичного оборудования, используемого для укладывания на стеллажи, перегрузки и транспортирования грузов (рисунок 1).

Примечание. Поддон может быть оборудован надстройками.

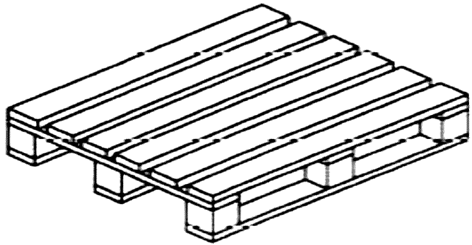

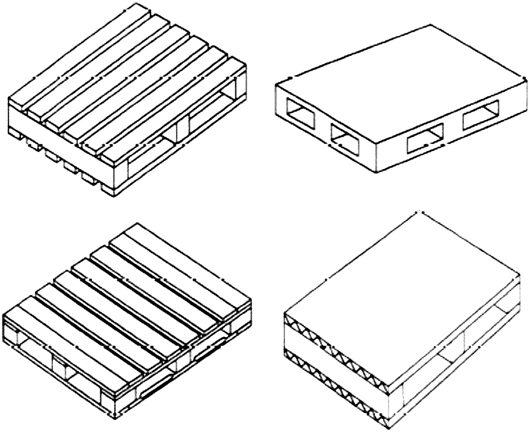

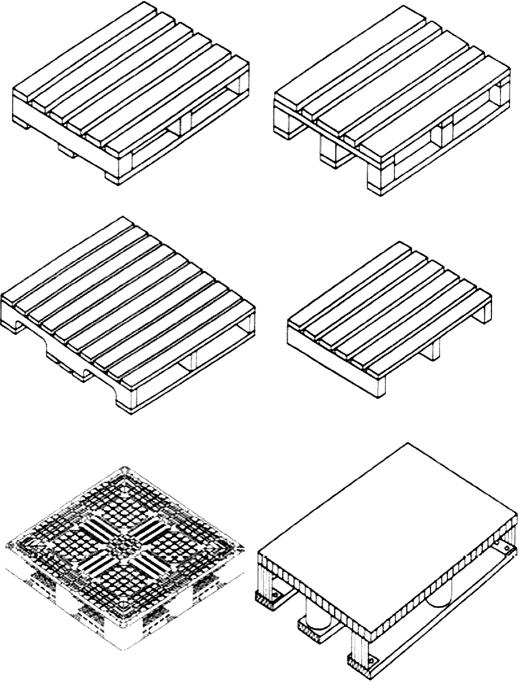

Рисунок 1. Типы плоских поддонов

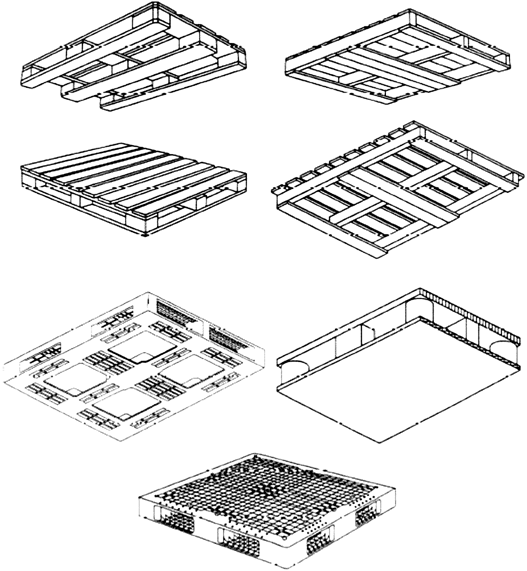

Рисунок 1, лист 2

2.2. номинальная нагрузка R (nominal load): Наименьшее значение безопасной нагрузки для установленных условий расположения (крепления), независимо от типа нагрузки (за исключением сосредоточенных нагрузок) (стандарт [1], 3.4).

Примечание. Установленные условия расположения (крепления) касаются диапазонов условий применения по ([1], 7.1). Существуют три основных способа применения поддонов:

1) транспортирование нагруженных поддонов с укладкой на стеллажи или штабелированием;

2) транспортирование нагруженных поддонов с укладкой на стеллажи и без штабелирования;

3) транспортирование нагруженных поддонов без укладки на стеллажи и без штабелирования.

2.3. сосредоточенный груз (concentrated load): Груз, размещенный на площади, составляющей менее 50% площади верхнего настила поддона.

2.4. равномерно распределенный несвязанный груз (uniformly distributed unbonded load): Груз, равномерно распределенный по всей поверхности верхнего настила поддона, при этом отдельные единицы груза не закреплены, не связаны (не соединены) между собой.

2.5. равномерно распределенный связанный груз (uniformly distributed bonded load): Груз, равномерно распределенный по всей поверхности верхнего настила поддона, при этом каждый ряд груза, уложенного в штабель, не смещается относительно другого ряда (рисунок 2).

Примечание. Например, заполненные мешки, уложенные в штабель, относятся к равномерно распределенному закрепленному грузу.

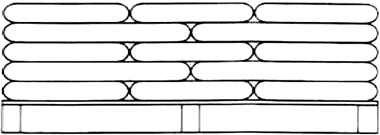

Рисунок 2. Равномерно распределенный закрепленный груз

2.6. сплошной груз (solid load): Отдельный, компактный, жесткий, однородный груз, опирающийся на несущие элементы конструкции поддона.

2.7. максимальная рабочая нагрузка (maximum working load): Наибольшая полезная нагрузка, допустимая для поддона в конкретном состоянии нагружения и крепления (опирания).

Примечание. Она зависит от типа, распределения, устройства и средств обеспечения устойчивости нагрузки и системы крепления (опирания) и может быть меньше или больше номинальной нагрузки (стандарт [1]).

2.8. полезная нагрузка Q (payload): Нагрузка, которую выдерживает поддон при эксплуатации.

3. Плоские поддоны (Flat pallets)

3.1. плоский поддон (flat pallet): Поддон с настилом без надстроек.

3.2. однонастильный поддон (single-deck pallet): Поддон с одним настилом для размещения груза (рисунок 3).

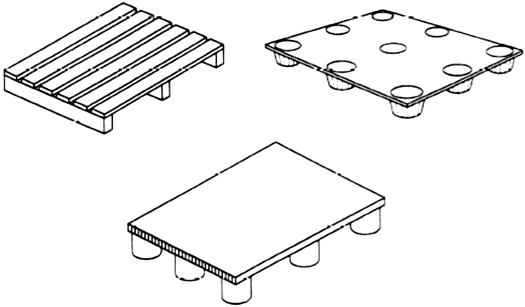

Рисунок 3. Однонастильные поддоны

3.3. стеллаж (stillage): Площадка с двумя или четырьмя опорами и со свободным входом вилочного захвата (рисунок 4).

Примечание. В соответствии со стандартом [2] стеллаж не может использоваться как поддон.

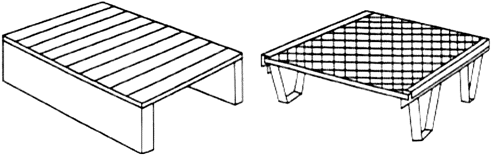

Рисунок 4. Стеллажи

3.4. двухнастильный поддон (double-deck pallet): Плоский поддон с верхним и нижним настилами (рисунок 5).

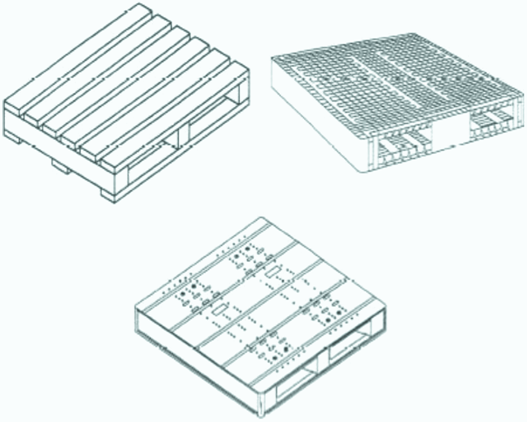

Рисунок 5. Двухнастильные поддоны

3.5. обратимый поддон (reversible pallet): Плоский двухнастильный поддон, каждый настил которого используют для размещения груза (рисунок 6).

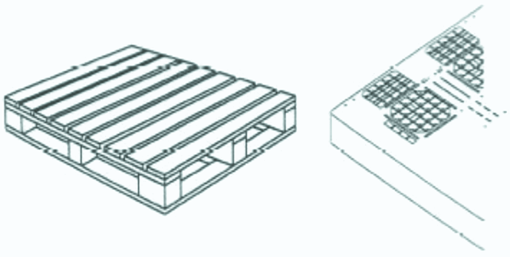

Рисунок 6. Обратимые поддоны

3.6. необратимый поддон (non-reversible pallet): Плоский поддон с двойным настилом, при этом груз размещают только на одном настиле (рисунок 7).

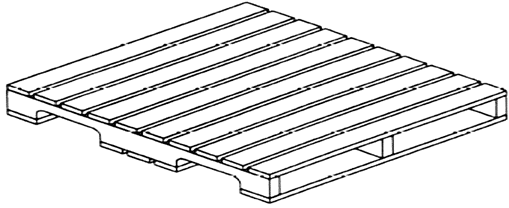

Рисунок 7. Необратимые поддоны

3.7. двухзаходный поддон (two-way pallet): Плоский поддон, конструкция которого обеспечивает возможность ввода вилочного захвата с двух противоположных сторон (рисунок 8).

Рисунок 8. Двухзаходные поддоны

3.8. четырехзаходный поддон (four-way pallet): Плоский поддон, конструкция которого обеспечивает возможность ввода вилочного захвата с четырех сторон (рисунок 9).

Рисунок 9. Поддоны четырехзаходные

3.9. поддон частично четырехзаходный (four-way entry pallet): Плоский поддон, конструкция которого обеспечивает возможность ввода вилочного захвата с четырех и с двух сторон (рисунок 10).

Рисунок 10. Поддон с продольным вилочным захватом

(например, частично четырехзаходный поддон)

3.10. поддон упрочненный (overlap pallet): Плоский поддон, детали нижнего настила которого накладывают сверху на другие детали поддона для обеспечения дополнительной прочности (рисунок 11).

Рисунок 11. Упрочненный поддон

3.11. поддон со свободным проемом (free-entry pallet): Плоский поддон, имеющий свободные проемы, обеспечивающие возможность ввода вилочного захвата без отрыва поддона от земли (рисунок 12).

Рисунок 12. Поддон со свободным проемом

3.12. поддон с нижним настилом по периметру (perimeter-base pallet): Плоский поддон, конструкция нижнего настила которого образует раму, имеющую одну или две центральные доски (рисунок 13).
