Рисунок 65. Поперечина
7.5. скоба (brace): Диагональная деталь, применяемая для увеличения жесткости в ящичном или стоечном поддоне.
7.6. дверной крючок (gate hook): Деталь L-образной или прямоугольной формы, применяемая для закрывания поперечин или дверей в ящичных и стоечных поддонах (рисунок 66).
Рисунок 66. Дверной крючок
7.7. петля (gate bracket): Деталь, имеющая форму скобы, в которую вставляют дверной крючок.
7.8. дверной болт (gate bolt): Дополнительное устройство безопасности, применяемое для предотвращения перемещения двери или для сборки деталей разборного ящичного поддона.
7. Механические крепежные элементы (Mechanical fasteners)
8.1. Гвозди (Nails)
8.1.1. гвоздь (nail): Прямой стержень, изготовленный из металла круглого или квадратного сечения с острием и головкой на тупом конце (рисунок 67).
a - длина; b - диаметр
1 - головка; 2 - насечки в виде небольших канавок;
3 - гладкая поверхность гвоздя; 4 - острие;
5 - винтовая часть
Рисунок 67. Гвозди
8.1.2. простой гвоздь (plain nail): Гвоздь, имеющий гладкий и недеформированный стержень между головкой и острием.
8.1.3. заклепочный гвоздь (clinch nail): Гвоздь, специально предназначенный для того, чтобы его можно было вставить острием, вбить и расклепать.
8.1.4. винтовой гвоздь (threaded nail): Гвоздь, имеющий винтовую нарезку для обеспечения увеличения сопротивления при его удалении.
8.1.5. выпуклый гвоздь (helically threaded; screw nail): Гвоздь, имеющий выпуклую нарезку со средним углом профиля, при этом выпуклая (расширяющаяся) часть приблизительно равна нижней.
8.1.6. кольцевой гвоздь (ring nail; annularly threaded nail): Нарезной гвоздь, имеющий на нарезной части составную кольцеобразную резьбу, образующую окружность.
8.1.7. гвоздь с перемычками (interrupted thread nail): Нарезной гвоздь, имеющий между двумя резьбовыми участками участки без резьбы, позволяющие прикреплять проволоку или полимерную ленту.
8.1.8. колючий гвоздь (barbed nail): Гвоздь, имеющий резьбу в виде повторяющихся зубцов и гребней, которые могут быть симметричными или несимметричными.
8.1.9. крученный гвоздь (twisted nail): Гвоздь, имеющий проволочные квадратные секции с винтовой рифлей (выемкой) по всей длине стержня.
8.1.10. скрепленный гвоздь (collated nail): Гвоздь, временно свободно удерживаемый с помощью проволоки или ленты, для подачи в автоматические, пневматические или электрические гвоздезабивные инструменты.
8.1.11. рифленый гвоздь (fluted nail): Круглый гвоздь с гребнями, параллельными стержню гвоздя.
8.2. Другие крепежные элементы (Other fasteners)
8.2.1. скоба (staple): Круглый или квадратный проволочный элемент U-образной формы с двумя остроконечными прямоугольными ножками одинаковой длины, соединенными спинкой.
8.2.2. скрепка (stitch): Элемент, который формируется как точечный или сосредоточенный из проволоки, намотанной на катушку.
8.2.3. шуруп (screw): Прямой, небольших размеров элемент, с конусообразным остроконечным стержнем, с резьбой вдоль стержня и щелью или другим углублением в головке для облегчения ввинчивания.
8.2.4. болт (bolt): Элемент крепежа с круглой резьбой и с четырех - или шестигранной головкой.
Примечание. Болт применяют с гайкой и шайбой.
8.2.5. укрепленный болт (coach bolt): Болт с четырехгранной или другой формы шайбой под головкой, предохраняющей вращение болта при ввинчивании (рисунок 68).
Рисунок 68. Укрепленный болт
8.2.6. заклепка поддона (pallet rivet): Пустотелая трубчатая заклепка с большой головкой, которая от давления молотка приобретает колоколообразный конец (рисунок 69).
Примечание. Заклепку поддона часто применяют для сложных поддонов, где "блоки" трубчатые или из листовой стали.
Рисунок 69. Заклепка поддона

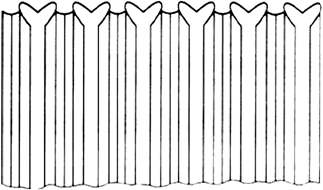

8.2.7. застежка рифленая (corrugated fastener): Застежка из листовой стали с рифлеными складками шириной приблизительно 5 мм и обрезным краем (рисунок 70).
Примечание. Рифленые застежки применяют в основном для предотвращения трещин.
Рисунок 70. Рифленая застежка

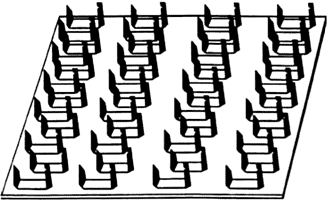

8.2.8. соединительная металлическая пластина (metal connector plate): Металлическая пластина с выступающими зубцами, применяемая для соединения двух элементов поддона или для восстановления поврежденных элементов поддона (рисунок 71).
Рисунок 71. Соединительная металлическая пластина
8.2.9. скрепляющая застежка (snap fitting): С помощью скрепок осуществляют присоединение двух элементов поддона друг к другу.
9. Назначение поддонов (Pallet usage)
9.1. одноразовый поддон (one-trip pallet): Поддон, предназначенный для одноразового применения.
9.2. многооборотный поддон (reusable pallet): Поддон, предназначенный для многократного применения.
9.3. поддон внутреннего обращения (captive pallet): Поддон, применяемый одним предприятием или в одной ограниченной сфере обращения.
9.4. обменный поддон (exchange pallet): Поддон, подлежащий обмену на идентичный поддон на основе взаимной договоренности.
9.5. резервный поддон (pool pallet): Обменный или инвентарный поддон в системе обращения.
Примечание. Инвентарный поддон остается в собственности третьей части потребителей.
9.6. поддон-платформа (slave pallet): Жесткий поддон или платформа, состоящая из единой толстой панели, применяемые для пакетирования грузов на складах или в производственных помещениях.
10. Размеры поддонов (Dimensions of pallets)
10.1. Общие размеры (General dimensions)
10.1.1. размер поддона (pallet size): Номинальный размер поддона, определяющий длину, ширину и высоту поддона (рисунок 72).
Примечание. При указании размеров поддона приводят длину, ширину и высоту (l x w x h).
Примечание. Размеры поддонов указывают в миллиметрах.
10.2. Размеры плоских поддонов (Dimensions flat pallets)
10.2.1. длина l (length): Габаритный размер настила по направлению продольных брусьев или досок.
Примечание 1. В квадратных поддонах при отсутствии продольных брусьев или досок длину и ширину поддона определяет изготовитель.
Примечание 2. В квадратных поддонах при отсутствии продольных брусьев или со сплошным настилом длину поддона определяют размером настила.
10.2.2. ширина w (width): Габаритный размер поддона перпендикулярный к длине.
10.2.3. высота h (height): Габаритный размер поддона перпендикулярный к горизонтальной плоскости, определенной осями длины и ширины.
10.2.4. торцевая стенка (end): Вертикальная поверхность поддона, расположенная по ширине поддона.
10.2.5. боковая стенка (side): Вертикальная поверхность поддона, расположенная по длине поддона.

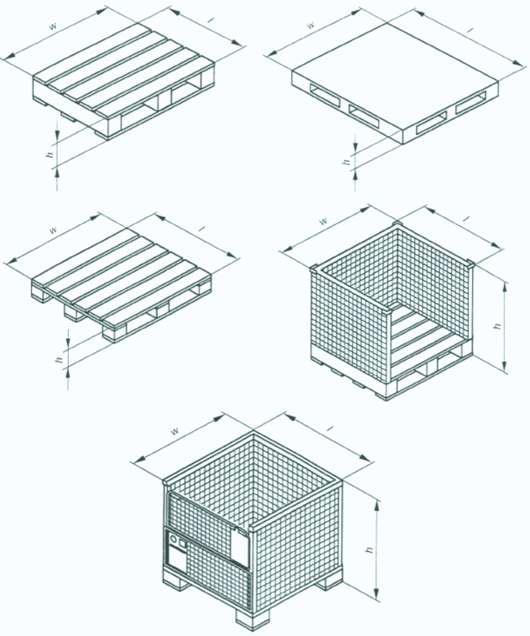

10.3. Размеры ящичных поддонов (Dimensions pallets with superstructure) (рисунок 72)
10.3.1. длина (length): Габаритный размер длинной стороны или стороны с дверью для обеспечения доступа.
10.3.2. ширина w (width): Габаритный размер поддона, перпендикулярный длине.
10.3.3. высота h (height): Габаритный размер поддона, перпендикулярный к горизонтальной плоскости, определяемой осями длины и ширины, включая опору.
l - длина поддона; w - ширина поддона; h - высота поддона
Рисунок 72. Условные обозначения размеров поддонов
Приложение A
(справочное)
Термины и определения,
касающиеся формирования грузовых единиц
A.1. Общие термины (General terms)
A.1.1. грузовая единица (unit load): Одна или более транспортных упаковок или других единиц груза, объединенных средствами пакетирования.
A.2. Штабелирование (Stacking)
A.2.1. штабелирование (stacking): Размещение поддонов с единицами грузов один на другой без помощи промежуточных полок или стеллажей.
A.2.2. штабель (stack): Вертикальная колонна из правильно сложенных рядов грузовых единиц.

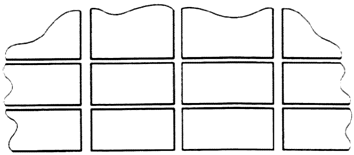

A.2.3. укладка штабелей блоками (block stacking): Установка штабелей на плоскости рядами с минимальным рабочим проходом между ними (рисунок A.1).
Примечание. Горизонтальный проход между штабелями должен быть достаточным для перемещения грузовых единиц с помощью автопогрузчика.
Рисунок A.1. Блок штабелей
A.2.4. высота штабеля (количество ярусов грузовых единиц в штабеле) (stack height): Число грузовых единиц в штабеле, включая находящийся на земле.
Примечание. Высота штабеля определяется количеством грузовых единиц, которое оптимально для данного вида хранения.
A.2.5. ширина блока (block width): Расстояние, определяющее размер блока сложенных грузовых единиц, измеренное слева направо.
A.2.6. глубина блока (block depth): Расстояние, определяющее размер блока сложенных грузовых единиц, измеренное по всей длине блока.
A.3. Складирование (Racking)
A.3.1. складирование (racking): Размещение единиц грузов на автономных (передвижных) стеллажах или консольных стеллажах со свободными безопорными пролетами.

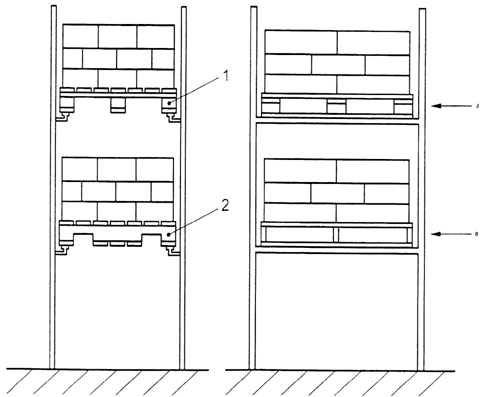

A.3.2. укладка грузовых единиц по длине (RAL) (racked across length): Укладка грузовых единиц на продольные брусья или продольные доски (RAS) таким образом, чтобы продольные брусья, продольные доски и нижний настил воспринимали всю нагрузку (рисунок A.2).
1 - четырехзаходный поддон со свободным заходом;
2 - поддон с продольной выемкой; a - сторона загрузки
Рисунок A.2. Укладка грузовых единиц по длине (RAL)

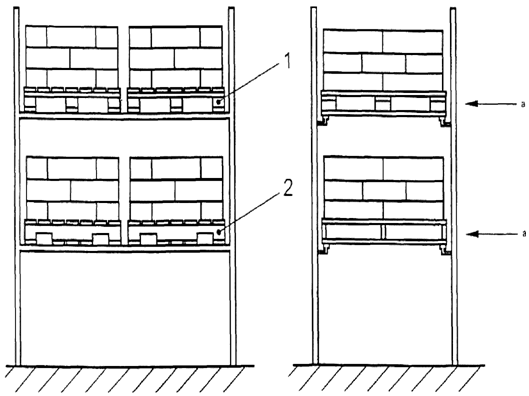

A.3.3. укладка грузовых единиц по ширине (RAW) (racked across width): Укладка на доски настила (RAD) таким образом, чтобы доски настила и нижний настил воспринимали всю нагрузку (рисунок A.3).
1 - четырехзаходный поддон со свободным заходом;
2 - поддон с продольной выемкой; a - сторона загрузки
Рисунок A.3. Укладка грузовых единиц по ширине (RAW)
A.4. Фиксация груза (Load stabilization)
A.4.1. мягкая прокладка или подкладной лист (layer pad): Лист обычно из бумаги или картона, помещаемый между одним или более слоями единиц груза для обеспечения устойчивости штабеля.
A.4.2. термоусадочная пленка (shrink wrap): Пленка из полиэтилена, полипропилена и других полимеров, обладающая свойствами усадки. Усадка пленки происходит при нагревании.
Применяется для укрытия грузовых единиц на поддоне с целью обеспечения большей устойчивости штабеля и обеспечения безопасности.
A.4.3. растягивающаяся пленка (stretch wrap): Эластичная пленка из модифицированного полиэтилена, применяемая для скрепления тарно-штучных грузов на поддоне методом спиральной навивки в один или несколько слоев, при этом нагревание не требуется.
A.4.4. обвязка (strapping): Гибкая лента из полимерного материала или металла, обычно плоская или круглого поперечного сечения, применяемая для скрепления грузов на поддоне.
A.4.5. антискользящие вставка или вкладыш (anti-slip inserts): Несколько вставок или лента для увеличения силы трения между поддоном, грузом и погрузочно-разгрузочным устройством (рисунок A.4).
1 - антискользящая вставка; 2 - антискользящая лента
Рисунок A.4. Антискользящие вставки и ленты
A.4.6. антискользящая лента (non-skid tape): Лента, применяемая для предотвращения скольжения поддона.
|
