Примечание. Детали нижнего настила поддона находятся в одной плоскости.

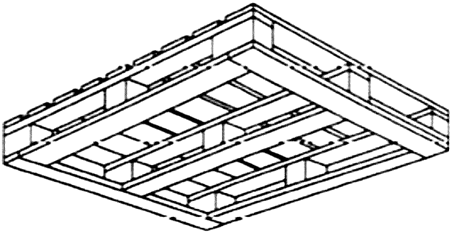

Рисунок 13. Поддон с нижним настилом по периметру

3.13. поддон с нижним настилом по периметру с крестообразно расположенными досками (cruciform perimeter-base pallet): Плоский поддон с нижним настилом по периметру, с двумя центральными досками, расположенными взаимноперпендикулярно (рисунок 14).

Примечание. Детали нижнего настила поддона находятся в одной плоскости.

Рисунок 14. Поддоны с нижним настилом по периметру

с крестообразно расположенными досками

3.14. поддон гнездовой (nestable pallet): Плоский поддон, имеющий на верхнем настиле углубления конической формы (гнезда), которые служат опорами поддона при штабелировании. При складировании пустых поддонов конические опоры одного поддона входят в идентичные конические углубления (гнезда) другого поддона (рисунок 15).

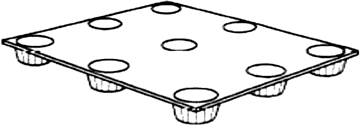

Рисунок 15. Гнездовой поддон

3.15. асимметричный поддон (asymmetric pallet): Плоский поддон, одно - или двухнастильный плоский поддон, детали настила которого с одной стороны до центра не симметричны деталям настила противоположной стороны (рисунок 16).

Рисунок 16. Асимметричный поддон

3.16. поддон с выступающим настилом (wing pallet): Плоский поддон, у которого края верхнего и/или нижнего настилов выступают за опорные детали.

Примечание. Термин "выступ поддона" не допускается применять вместо термина "край поддона".

3.17. поддон с выступом на верхнем настиле (single-wing pallet): Плоский поддон, имеющий выступ на верхнем настиле, при этом детали нижнего настила расположены на одном уровне с продольными брусьями, шашками или продольными досками (рисунок 17).

Рисунок 17. Поддон с выступом на верхнем настиле

3.18. поддон с выступами на верхнем и нижнем настилах (double-wing pallet): Плоский поддон, имеющий выступы на верхнем и нижнем настилах, расположенные за продольными брусьями, шашками или продольными досками (рисунок 18).

Рисунок 18. Поддон с выступами на верхнем и нижнем настилах

3.19. восстановленный поддон (repaired pallet): Поддон, имеющий замененные на новые или отремонтированные детали (стандарт [3]).

3.20. отремонтированный поддон (reassembled pallet): Поддон, имеющий отремонтированные детали, или часть деталей, или часть изготовленных вновь деталей.

4. Поддоны с надстройками (Pallets with superstructure)

4.1. Стоечные поддоны (Post pallets)

4.1.1. стоечный поддон (post pallet): Поддон со съемными или закрепленными стойками (рисунок 19).

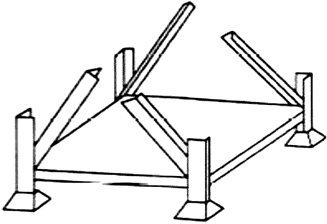

Рисунок 19. Стоечный поддон

4.1.2. стоечный поддон с закрепленными стойками (fixed post pallet): Стоечный поддон с жестко закрепленными стойками.

4.1.3. стоечный складной поддон (collapsible post pallet): Стоечный поддон со складными стойками (рисунок 20).

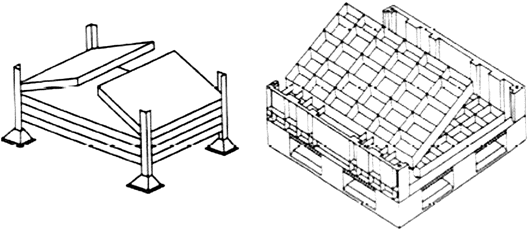

Рисунок 20. Складной стоечный поддон

4.1.4. Стоечный разборный поддон (demountable post pallet): Стоечный поддон со съемными стойками (рисунок 21).

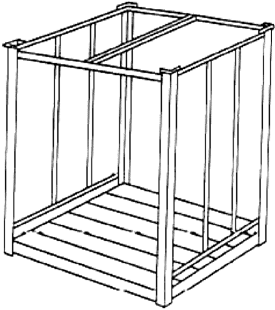

Рисунок 21. Разборный стоечный поддон

4.2. Ящичные поддоны (Box pallets)

4.2.1. ящичный поддон большой вместимости (bulk container pallet): Ящичный поддон со сплошными, решетчатыми или сетчатыми стенками (рисунок 22).

Примечание 1. Ящичный поддон может иметь крышку.

Примечание 2. Определение ящичного поддона приведено в стандарте [11].

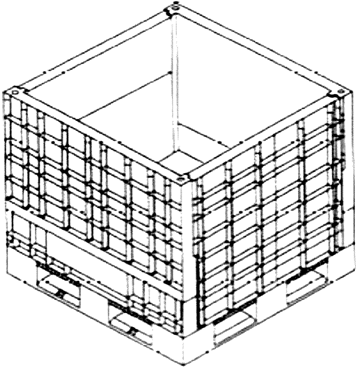

Рисунок 22. Ящичный поддон большой вместимости

4.2.2. складной ящичный поддон (collapsible box pallet): Ящичный поддон со сплошными, решетчатыми или сетчатыми складными стенками (рисунок 23).

Рисунок 23. Складные ящичные поддоны

4.2.3. разборный ящичный поддон (demountable box pallet): Ящичный поддон со съемными стенками (рисунок 24).

Рисунок 24. Разборный ящичный поддон

4.2.4. ящичный поддон с откидной крышкой (drop-bottom box pallet): Ящичный поддон с откидной шарнирной крышкой для обеспечения удобства выгрузки содержимого (рисунок 25).

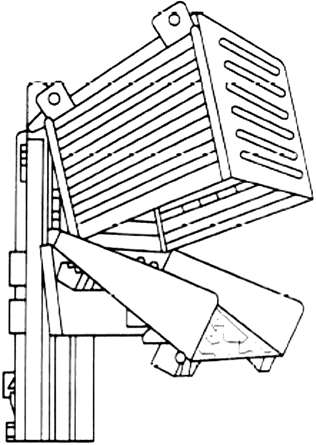

Рисунок 25. Ящичный поддон с откидной крышкой

4.2.5. лотковый ящичный поддон (pour box pallet): Ящичный поддон, одна или несколько стенок которого расположена с наклоном для обеспечения удобства выгрузки содержимого (рисунок 26).

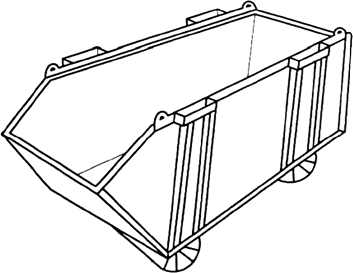

Рисунок 26. Лотковый ящичный поддон

4.2.6. бункерный поддон (silo pallet): Ящичный поддон с четырьмя неразборными стенками и крышкой, с запорным и разгрузочным устройствами в основании (рисунок 27).

Примечание 1. Поддон применяют для сыпучих и гранулированных грузов.

Примечание 2. Эти типы бункерных поддонов можно применять как крупнотоннажные контейнеры (IBCS). Определение контейнера (IBCS) приведено в (стандарте [4]).

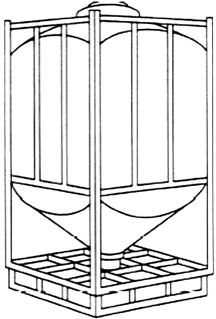

Рисунок 27. Бункерный поддон

4.2.7. поддон-резервуар (tank pallet): Ящичный поддон с четырьмя неразборными стенками и крышкой с запорным устройством. Слив груза осуществляют через сливное отверстие, расположенное в основании, или путем всасывания через крышку (рисунок 28).

Примечание 1. Поддон-резервуар применяют для транспортирования жидких и газообразных грузов.

Примечание 2. Эти типы поддонов-резервуаров можно применять как крупнотоннажные контейнеры (IBCS). Определение контейнера (IBCS) приведено в стандарте [4].

Рисунок 28. Поддон-резервуар

4.3. Сетчатые поддоны (Cage pallets)

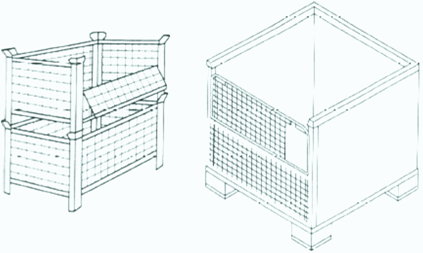

4.3.1. сетчатый поддон (cage pallet): Ящичный поддон с сетчатыми или решетчатыми стенками, одна или несколько стенок которого имеют шарнирные или съемные двери для доступа (рисунок 29).

Рисунок 29. Сетчатые поддоны

4.3.2. сетчатый разборный поддон (fixed cage pallet): Ящичный поддон сетчатый, стенки которого крепятся к основанию поддона (рисунок 30).

Рисунок 30. Сетчатые разборные поддоны

5. Приспособления поддона (Pallets superstructures)

5.1. съемный бортик (collar): Съемная рама со сплошными, решетчатыми или сетчатыми стенками, которую можно крепить к поддону или другому бортику для удержания груза (рисунок 31).

Примечание. Съемный бортик может быть жестким, частично или полностью складным.

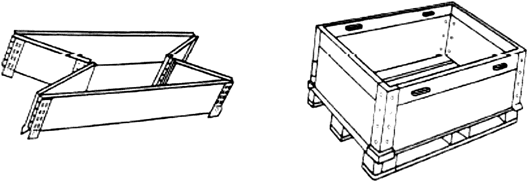

Рисунок 31. Съемный бортик

5.2. устройство-преобразователь поддона (pallet converter): Конструкция, которая может быть использована для трансформации плоского поддона в ящичный или стоечный поддон (рисунок 32).

Рисунок 32. Устройство-преобразователь поддона

5.3. поддон грузоподдерживающий сетчатый (load-retention cage): Поддон, имеющий вертикальные решетчатые или сетчатые стенки, устанавливаемые на него, для поддержания груза с двух или более сторон (рисунок 33).

Рисунок 33. Грузоподдерживающий сетчатый поддон

6. Детали поддона и их характеристики

(Pallet components and features)

6.1. Настилы поддона (Decks)

6.1.1. настил поддона (deck): Верхняя или нижняя поверхности поддона.

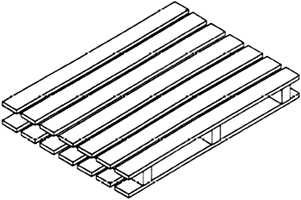

6.1.2. верхний настил поддона (top deck): Горизонтальная поверхность, образующая площадку для размещения груза (рисунок 34).

Примечание. Площадка может быть решетчатая, покрытая досками настила, сетчатая или сплошная.

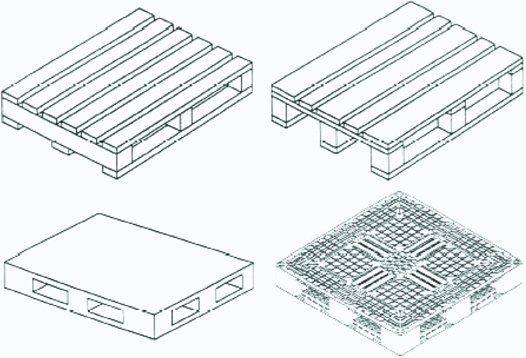

Рисунок 34. Верхний настил поддона

6.1.3. верхний настил поддона с нижними деталями (top deck sub-assembly): Верхний настил поддона, состоящий из поперечных досок настила и продольных брусьев (рисунок 35).

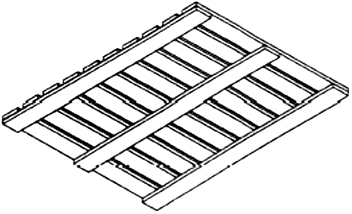

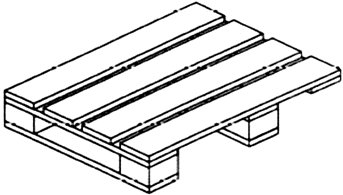

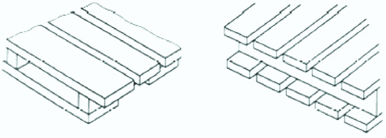

Рисунок 35. Верхний настил поддона с нижними деталями (мат)

6.1.4. нижний настил поддона (bottom deck): Горизонтальная поверхность поддона (сплошная или решетчатая), служащая его опорой для распределения груза (рисунок 36).

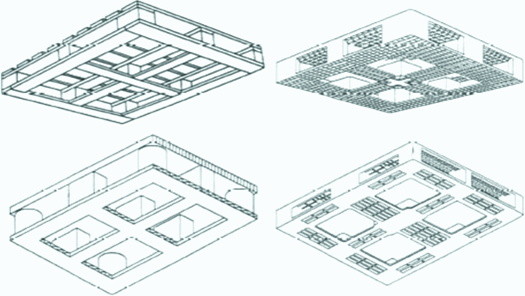

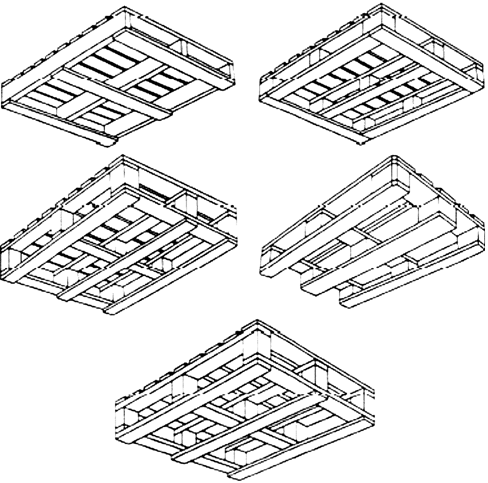

Рисунок 36. Нижние настилы поддонов

6.2. Выступы и кромки поддона (Wings and lips pallet)

6.2.1. выступ поддона (wing): Часть одного или двух настилов, выступающая за продольные брусья поддона или шашки, предназначенная для заведения захвата при поднятии поддона грузоподъемным краном (рисунок 37).

Рисунок 37. Выступы

6.2.2. горизонтальная кромка (horizontal lip): Горизонтальный выступ верхнего настила, предназначенный для крепления ограждающих приспособлений, поддерживающих груз, но не предназначенный для подъема груза (рисунок 38).
