Рисунок 38. Горизонтальная кромка

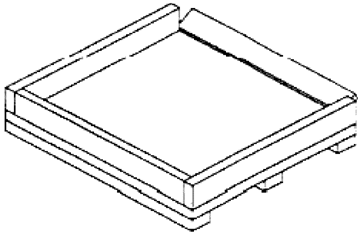

6.2.3. вертикальная кромка (vertical lip): Вертикальный выступ верхнего настила, предназначенный для крепления ограждающих приспособлений, поддерживающих груз (рисунок 39).
1 - вертикальная кромка
Рисунок 39. Вертикальная кромка
6.2.4. откидная кромка (flap lip): Съемный выступ верхнего настила, предназначенный для крепления ограждающих приспособлений, поддерживающих груз (рисунок 40).
Рисунок 40. Откидная кромка
6.3. Окна (просветы и проемы) (Apertures (openings and entries))

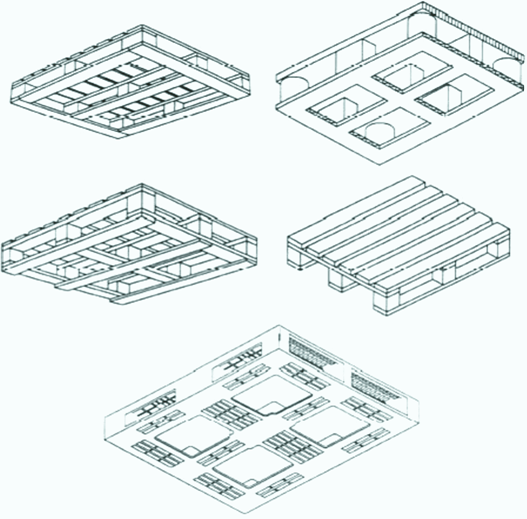

6.3.1. просвет поддона (opening window): Окно в нижнем настиле у двухнастильного поддона для размещения колес вилочного захвата тележки, предназначенное для обеспечения их опоры на грунт (рисунок 41).
Рисунок 41. Просветы поддонов

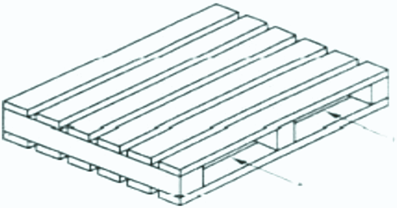

6.3.2. проем поддона (entry): Боковое отверстие, предназначенное для захода рабочего органа погрузочного оборудования (рисунок 42).
a - проем
Рисунок 42. Проем поддона

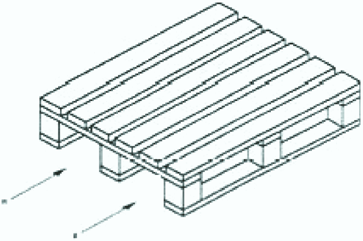

6.3.3. свободный проем поддона (free entry): Отверстие, через которое вводят вилы вилочной тележки без отрыва поддона от земли (рисунок 43).
a - свободный проем
Рисунок 43. Свободный проем поддона
6.4. Доски настила (Deckboards)

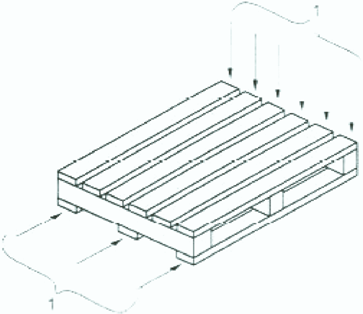

6.4.1. доски настила (deckboards): Детали верхнего или нижнего настилов (рисунок 44).
1 - доски верхнего настила; 2 - доски нижнего настила
Рисунок 44. Доски настила

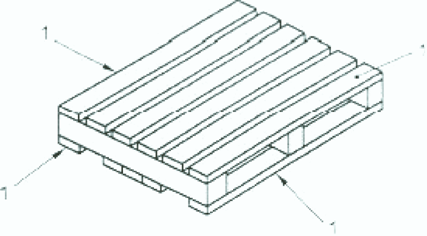

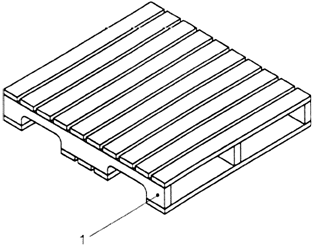

6.4.2. крайние доски (lead boards; end boards): Крайние доски настила (рисунок 45).
1 - крайняя доска
Рисунок 45. Крайние доски

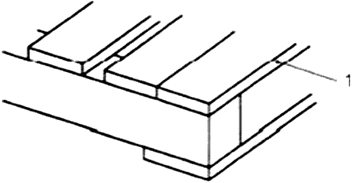

6.4.3. доска проема, соединенная встык (butted lead board): Доска проема, соединенная с несколькими досками встык для обеспечения дополнительной прочности горизонтальной поверхности настила (рисунок 46).
1 - доска проема, соединенная встык
Рисунок 46. Доска проема, соединенная встык
6.5. Скосы (Chamfers)

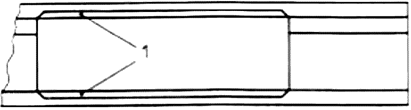

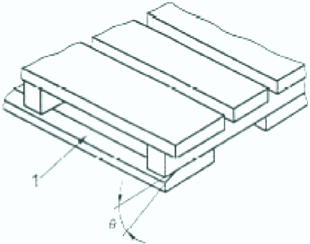

6.5.1. скос (chamfer): Фаска верхних краев нижнего настила, досок настила или нижних краев верхнего настила для обеспечения прохождения вил вилочного захвата (рисунок 47).
1 - скос
Рисунок 47. Скос
6.5.2. сплошной скос (continuous chamfer): Фаска по всей длине доски настила (рисунок 48).
1 - скос
Рисунок 48. Сплошной скос
6.5.3. частичный скос (stop chamfer): Фаска на части длины доски настила (рисунок 49).
Рисунок 49. Частичный скос
6.6. Продольные брусья (опоры) (Stringers/bearers)
6.6.1. продольные брусья (stringer; bearer): Сплошные продольные детали под верхним настилом или между верхним и нижним настилами, которые образуют проемы для прохода вил погрузчика или вилочной тележки (рисунок 50).
1 - продольный брус (опора)
Рисунок 50. Продольные брусья

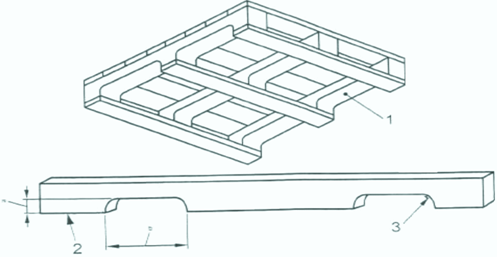

6.6.2. выемка (notch): Вырез в нижнем настиле продольного бруса для прохода вилочного захвата (рисунок 51).
1 - выемка; 2 - опорная часть продольного бруса;
3 - радиус закругления; a - глубина выемки; b - длина выемки
Рисунок 51. Выемка
6.6.3. длина выемки (notch length): Максимальное расстояние между двумя краями выемки, измеренное вдоль части длины продольного бруса (рисунок 51).
6.6.4. длина опорной части продольного бруса (notch location): Наименьшее расстояние между выемками или между выемками и краем бруса (рисунок 51).
6.6.5. глубина выемки (notch depth): Вертикальное расстояние между нижней точкой продольного бруса и верхом выемки (рисунок 51).
6.6.6. радиус закругления выемки (notch fillet radius): Радиус закругления между вершиной и краем выемки (рисунок 51).

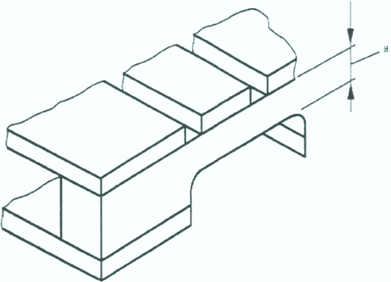

6.6.7. толщина продольного бруса (stringer chord depth): Расстояние между верхней точкой выемки и верхом продольного бруса (рисунок 52).
a - толщина продольного бруса
Рисунок 52. Толщина продольного бруса
6.6.8. опорная часть продольного бруса (stringer foot): Короткая нижняя часть продольного бруса с выемкой - расстояние между выемками или между выемками и краем балки (рисунок 53).
1 - опорная часть продольного бруса
Рисунок 53. Опорная часть продольного бруса
6.6.9. центральные доски нижнего настила (centre cluster): Доски, расположенные в центре нижнего настила двухзаходного или частично четырехзаходного поддона (рисунок 54).
1 - центральные доски нижнего настила
Рисунок 54. Центральные доски нижнего настила
6.7. Шашки и детали шашек (Blocks and block assemblies)

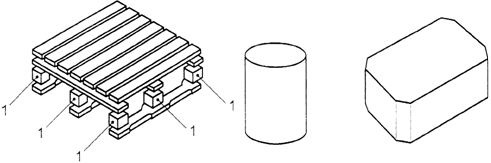

6.7.1 шашка (block): Короткий элемент (обычно прямоугольного или круглого сечения) под верхним настилом или между верхним и нижним настилами, образующий проем в поддоне для захода вил погрузчика или вилочной тележки (рисунок 55).
1 - шашки
Рисунок 55. Шашки

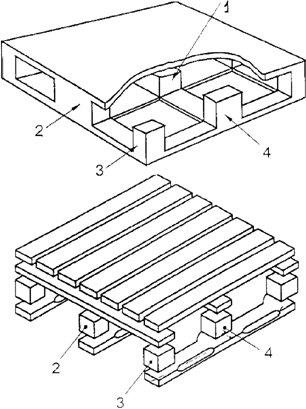

6.7.2. центральная шашка (centre block): Шашка, расположенная в геометрическом центре поддона (рисунок 56).
6.7.3. торцевая средняя шашка (side middle block): Средняя крайняя шашка, расположенная на торцевой стороне поддона (рисунок 56).
6.7.4. угловая шашка (corner block): Шашка, расположенная в угловой части поддона (рисунок 56).
6.7.5. боковая средняя шашка (end middle block): Средняя крайняя шашка, расположенная на боковой стороне поддона (рисунок 56).
1 - центральная шашка; 2 - торцевая средняя шашка;
3 - угловая шашка; 4 - боковая средняя шашка
Рисунок 6. Виды шашек

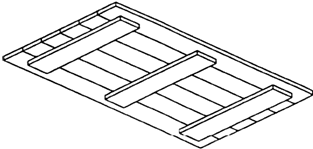

6.7.6. поперечная доска (stringer board): Горизонтальная деталь, связывающая доски настила (рисунок 57).
Рисунок 57. Поперечная доска
6.8. Стоечные поддоны (Stacking devices)

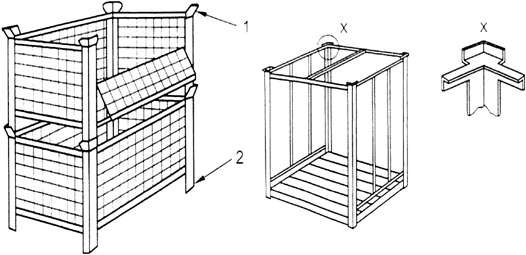

6.8.1. верхний фиксатор (upper locating part): Фиксирующее устройство в верхней части ящичных, стоечных и сетчатых поддонов, обеспечивающее устойчивость штабеля при многоярусной установке поддонов с грузом и в сложенном виде при транспортировании и хранении (рисунок 58).
1 - верхний фиксатор; 2 - опора
Рисунок 58. Фиксирующее устройство

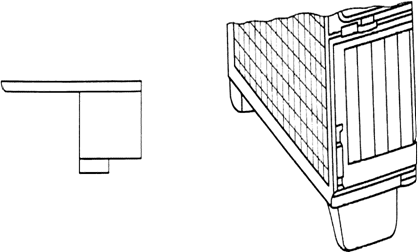

6.8.2. опора (foot): Элемент основания ящичных, стоечных или сетчатых поддонов, обеспечивающий штабелирование (рисунок 59).
6.8.3. чашечная опора (cup foot): Опора, применяемая в стоечных или сетчатых поддонах (рисунок 59).
Примечание. Чашечная опора может быть круглой, квадратной или в виде перевернутой чашки.
Рисунок 59. Чашечная опора
6.8.4. гнездовая опора (nesting foot): Опора, расположенная на нижней стороне ящичного или сетчатого поддона (рисунок 60).
Рисунок 60. Гнездовая опора
6.8.5. коническая опора (conical foot): Опора, имеющая коническую форму, помещаемая в идентичные гнезда другого поддона (рисунки 15 и 61).
Рисунок 61. Коническая опора
Дополнительные элементы (Other components)

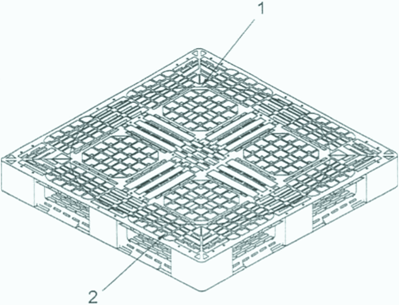

6.9.1. ребро жесткости (rib): Укрепляющий элемент, применяемый для обеспечения жесткости и прочности поддона без увеличения толщины каждой секции и предотвращающий деформацию плоской поверхности поддона (рисунок 62).
1 - решетка; 2 - ребро жесткости
Рисунок 62. Дополнительные элементы:
решетка и ребра жесткости
6.9.2. решетка (grill structure): Продольные, поперечные и диагональные пересекающие основной элемент ребра жесткости, применяемые для формирования и усиления настилов (рисунок 62).
6. Составные части поддона (Pallet fittings)
7.1. двери (gate): Стенка или часть стенки ящичного или сетчатого поддона, которая может быть шарнирной или съемной, для обеспечения доступа к грузу.
7.2. крышка (lid): Деталь для закрывания ящичного и стоечного поддонов или бортика поддона (рисунок 63).
Рисунок 63. Крышка

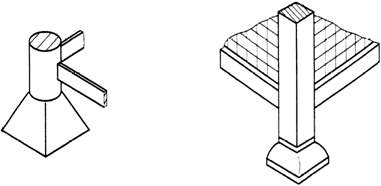

7.3. стойка (post): Вертикальная деталь стоечного поддона, закрепленная или съемная и предназначенная для восприятия нагрузки при штабелировании поддонов (рисунок 64).
1 - стойка
Рисунок 64. Стойка
7.4. поперечина (rail): Горизонтальная деталь стоечного поддона, соединяющая стойки поддона, жестко закрепленная или съемная (рисунок 65).
|
