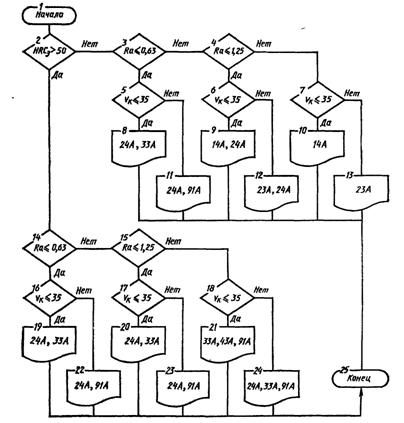

Рисунок 5.10 - Алгоритм выбора абразивного материала шлифовального круга

Логические таблицы соответствий. Таблицы соответствий, применяют в тех случаях, когда параметры применимости взаимно независимы. Однако условия выбора решения могут быть более сложными. В алгоритме выбора абразивного материала шлифовального круга (рисунок 5.10 ) для одного и того же сочетания условий по параметру Ra шероховатости детали и скорости Vk шлифовального круга (Ra > 1,25; Vk £35 ) выбирают совершенно разные решения в зависимости от твёрдости детали: 14А для НRCЭ £50 и 33А, 43А, 91А для HRCЭ >50.

Если для этого алгоритма составить аналогичную таблицу соответствий, она будет давать решения, не предусмотренные алгоритмом. В этом случае условия Rа,Vk и НКСЭ являются зависимыми, и принимаемые решения зависят не только от значений этих условий, но и от их сочетаний.

Логические таблицы соответствий позволяют учитывать взаимосвязанность условий применимости. В этих таблицах имеется матрица условий, в которой указано, какие именно сочетания условий применимости определяют выбор того или иного решения. Структура логической таблицы соответствий приведена на рисунке 5.11.

В логическую таблицу соответствий закладывают две логические матрицы: условий {DiRj} и решений {lij}. Элементами этих матриц являются булевы переменные, принимающие значения 1 (да) или 0 (нет). По матрице условий определяют столбец, для которого в матрице решений выбирают все допустимые решения. Алгоритм определения столбца аналогичен алгоритму поиска Лишения в таблице соответствий.

Логическая таблица соответствий для алгоритма выбора абразивного материала (см. рисунок 5.10) представлена в таблице 5.10. Для детали с исходными данными НКСЭ = 50, Rа == 1,25, Vk =35, т. е. {Vi}={50; 1,25; 35}, все логические условия выполняются в третьем столбце. Спускаясь по этому столбцу в матрицу решений, получаем рекомендуемые виды абразивных материалов: 14А, 24А.

…

…

…

…

…

…

…

Пi

Xi1

ni11

…

ni1j

…

ni1m

…

…

…

…

…

…

XiК

niK1

niKj

niKm

…

…

…

…

…

…

XiS

niS1

…

niSj

…

niSm

…

…

…

…

…

…



P1

i11

…

i1j

…

i1m

…

…

…

…

…

…

Pj

ii1

…

iij

…

iim

…

…

…

…

…

…

Pn

in1

…

inj

…

inm

Рисунок 5.11 - Структура логической таблицы соответствий.

Пi – параметры применимости; ХiR – характеристические значения параметров применимости; {DiRj} – логическая матрица условий; {lij} – матрица соответствий

Таблица 5.10 - Логическая таблица соответствий для выбора абразивного материала шлифовального круга

Параметры применимости

Характеристическое значение

Сочетания условий применимости

Твердость материала, НКСЭ

50

1

1

1

1

1

1

0

0

0

0

0

0

1

:

0

0

0

0

0

0

1

1

1

1

1

Шероховатость

Ra, мкм

0,63

0

0

0

0

1

1

0

0

0

0

1

1

1,25

0

0

1

1

0

0

0

0

1

1

0

0

:

1

1

0

0

0

0

1

1

0

0

0

0

Скорость

Vk, м/с

35

1

0

1

0

1

0

1

0

1

0

1

0

:

0

1

0

1

0

1

0

1

0

1

0

1

Номер сочетаний

1

2

3

4

5

6

7

8

9

10

11

12

Типовое решение}

14А

1

0

1

0

0

0

0

0

0

0

0

0

23А

0

1

0

1

0

0

0

0

0

0

0

0

24А

0

0

1

1

1

1

0

1

1

1

1

1

ЗЗА

0

0

0

0

1

0

1

1

1

0

1

0

43А

0

0

0

0

0

0

1

0

0

0

0

0

91А

0

0

0

0

0

1

1

1

0

1

0

1

5.3.3 Выводы

Документы, содержащие описания стандартных проектных процедур, типовых проектных решений и другие данные, а также файлы и блоки данных на машинных носителях с записью указанных документов представляют информационное обеспечение (ИО) САПР.

Наименьшая единица описания данных - элемент, далее - сегмент - запись - файл - база данных.

Совокупность базы данных и системы управления базой данных называют банком данных,

Различают иерархические, сетевые и реляционные модели данных. Для задач автоматизации технологического проектирования наибольшее распространение получили реляционные модели данных, представляемые в виде одно и двухсторонних справочных таблиц, таблиц соответствий (таблиц принятия решений) и логических таблиц соответствий.
