На сетевом уровне единица информации представляется пакетами.

При организации доставки пакетов на сетевом уровне используется понятие номер сети. В этом случае адрес получателя состоит из старшей части - номера сети и младшей - номера узла в этой сети. Все узлы одной сети должны иметь одну и ту же старшую часть адреса, поэтому термину сеть на сетевом уровне можно дать еще одно, уже более формальное определение:

сеть - это совокупность узлов, сетевой адрес которых содержит один и тот же номер сети.

Сетевой уровень для адресации компьютеров использует составные числовые адреса (IP-адреса). Т. к. канальный уровень для доставки кадров использует физические адреса устройств, то на сетевом уровне осуществляется перевод числовых адресов в физические сетевые адреса и обратно.

Таким образом, сетевой уровень отвечает за деление узлов сети на группы (адресацию) и управление сетью. На этом уровне происходит маршрутизация пакетов на основе преобразования аппаратных адресов в сетевые адреса. При этом сетевой уровень не берет на себя никаких обязательств по надежности передачи данных. Сетевой уровень обеспечивает передачу пакетов на транспортный уровень.

3. 4.4 Транспортный уровень

Транспортный (Transport) уровень обеспечивает доставку пакетов без ошибок и потерь, в нужной последовательности. Здесь производится разбивка передаваемых данных на блоки, которые помещаются в пакеты, и которые восстанавливаемые при приеме

Дело в том, что на пути от отправителя к получателю пакеты информации, которые сформировал сетевой уровень, могут быть искажены или утеряны. Поэтому и не только поэтому, необходимость обеспечения надежности передачи данных образовала еще появление следующего уровня модели OSI.

Транспортный уровень обеспечивает верхним уровням прикладному и сеансовому модели OSI - передачу данных с той степенью надежности, которая им требуется. Модель OSI определяет пять классов сервиса, которые предоставляет транспортный уровень. Все эти виды отличаются качеством своих услуг: срочностью, возможностью восстановления прерванной связи, наличием средств мультиплексирования нескольких соединений, а главное - способностью к обнаружению и исправлению ошибок передачи, таких как искажение, потеря и дублирование пакетов.

При выборе средства транспортного уровня учитывается, с одной стороны, в какой степени само приложение сможет обеспечить защиту информации, а с другой стороны, насколько надежно обеспечивают передачу данных в сети нижние уровни - сетевой, канальный и физический. Так, например, если качество линий передачи связи очень высокое и вероятность возникновения ошибок, не обнаруженных протоколами более низких уровней, невелика, то пользуются более простым сервисом транспортного уровня, у которого нет всяких сложных и многочисленных проверок. Если же транспортные средства нижних уровней изначально очень ненадежны, то целесообразно обратиться к наиболее сложному сервису транспортного уровня, который работает, используя максимум средств обнаружения и устранения ошибок.

Остальные три верхних уровня модели решают задачи предоставления прикладных сервисов на основании имеющейся транспортной подсистемы.

3.4.5 Сеансовый уровень

Сеансовый (Session) уровень управляет проведением сеанса связи, т. е. устанавливает соединение, поддерживает и прекращает связь.

Сеансовый уровень работает с диалогом сети (сессиями), он обеспечивает его управление: фиксирует, какая сторона сетевых "переговоров" является активной в настоящий момент, предоставляет средства синхронизации. Эти средства позволяют вставлять контрольные точки в длинные передачи, чтобы в случае отказа можно было вернуться назад к последней контрольной точке и не начинать все с начала. Сеансовый уровень отвечает за организацию и поддержку соединений между сессиями, администрирование (распознает логические имена абонентов, контролирует предоставляемые им права доступа) и безопасность сети, предоставляет средства управления диалогом,

3.4.6 Представительный уровень

Представительный (Presentation) уровень отвечает за возможность диалога между приложениями на разных компьютерах, т. е. выполняет функции переводчика. Этот уровень имеет дело с внешним представлением данных и обеспечивает преобразование данных (кодирование, компрессия и т. п.) прикладного уровня в поток информации для транспортного уровня.

Представительный уровень имеет дело с формой представления передаваемой по сети информации, не меняя при этом ее содержания. За счет уровня представления информация, передаваемая прикладным уровнем одной системы, всегда понятна прикладному уровню другой системы. С помощью средств данного уровня протоколы прикладных уровней могут преодолеть синтаксические различия в представлении данных или же различия в кодах символов, например кодов ASCII и EBCDIC. На этом уровне может выполняться шифрование и дешифрование данных, благодаря которому секретность обмена данными обеспечивается сразу для всех прикладных служб.

3.4.7 Прикладной уровень

Прикладной (Application) уровень является самым верхним уровенем модели OSI. Это в действительности просто набор разнообразных программных средств, с помощью которых пользователи сети получают доступ к разделяемым ресурсам, таким как файлы, принтеры или гипертекстовые Web-страницы, а также организуют свою совместную работу, например, с помощью протокола электронной почты. Единица данных, которой оперирует прикладной уровень, обычно называется сообщением (message).

Существует очень большое разнообразие служб прикладного уровня. Вот в качестве примера хотя бы несколько наиболее распространенных реализации файловых служб: NCP в операционной системе Novell NetWare, SMB в Windows NT, FTP. Прикладной уровень отвечает за доступ приложений в сеть. Задачами этого уровня является копирование файлов, обмен почтовыми сообщениями и управление сетью.

3.4.8 Cетезависимые и сетенезависимые уровни

После того, как рассмотрены функции всех семи уровней модели OSI, сделаем некоторые выводы.

Как вы заметили, в модели отделены программная и аппаратная часть структуры сети. Первые три уровня (нижние) - это уровни, которые работают с аппаратными средствами сети, они зависят от топологии сети, сетевого и коммуникационного оборудования. Например, замена сетевого оборудования стандарта Token Ring на стандарт Ethernet означает полную смену протоколов физического и канального уровней. Верхние три уровня очень мало зависят от технических особенностей построения сети. Вы можете перейти на другую сетевую технологию, но это не потребует никаких изменений в программных средствах верхних уровней.

Транспортный уровень занимает в модели OSI промежуточное положение: к его услугам обращаются протоколы прикладного уровня, сеансового уровня и уровня представления. Для выполнения своих функций транспортный уровень вызывает функции сетевого и канального уровня, который в свою очередь обращается к средствам физического уровня. Он скрывает все детали функционирования нижних уровней от верхних, обеспечивая надежную транспортировку сообщений.

Большинство функций двух нижних уровней модели (1 и 2) реализуются аппаратно, часть функций 2 уровня реализуется программным драйвером сетевого адаптера. Именно на этих уровнях определяется скорость передачи и топология сети, метод управления обменом и формат пакета, т. е. то, что имеет непосредственное отношение к типу сети.

Более высокие уровни 3 и 4 не работают с аппаратурой напрямую, хотя и учитывают ее особенности. Уровни 5,6,7 не имеют к аппаратуре никакого отношения, и ее замены не заметят. Что касается коммуникационного оборудования, то повторители (репитеры) и репитерные концентраторы (пассивные) связывают две сети или два сегмента сети на физическом уровне OSI, мосты на канальном уровне OSI, маршрутизаторы на сетевом (третьем уровне) OSI, шлюзы на более высоких уровнях.

Теперь нашему взгляду более четко раскрывается картина взаимодействия компьютеров в сети. Мы даже и не задумываемся, что, когда набираем в строке адреса нашего браузера, который работает в ОС Windows NT www. , формируется определенное сообщение. Это сообщение последовательно опускается вниз и обрабатывается на каждом уровне модели OSI. После представительного, сетевого, сеансового и транспортного уровня сообщение - это уже четко сформированный пакет информации, который хранит адрес назначения и все необходимые атрибуты, который был обработан необходимыми средствами защиты, и направлен по определенному маршруту в определенное место, в определенной сети, определенной топологии. Информация обо всем этом помещается внутрь этого же пакета, последовательно на каждом уровне, который занимался его обработкой (обрастание пакета заголовками служебной информации). Дальше канальный и физический уровни делают черную работу - передают эту информацию, в виде электромагнитных сигналов определенной формы, с определенной частотой, по определенным линиям связи, определенному узлу, определенной сети. После приема этим узлом битов данных они обрабатываются сначала физическим, затем канальным уровнем, и так далее... Каждый уровень читает инструкцию из соответствующего служебного заголовка и затем отбрасывает его, в итоге запрос (по крайней мере, теоретически) попадает на самый верхний уровень модели OSI удаленного узла, там формируется ответ, посылается по всем уровням к нашему компьютеру (к его соответствующим уровням), и мы в результате на экране видим страничку удаленного сервера.

3.5Стандартные стеки коммуникационных протоколов

Модель OSI четко описывает процедуру взаимодействия двух узлов, т. е. приняты соглашения для всех уровней, начиная от самого низкого - уровня передачи битов - до самого высокого, реализующего сервис для пользователей сети. Формализованные правила, которые определяют, в какой последовательности и в каком формате должны обмениваться сообщениями сетевые компоненты, принадлежащие одному уровню, но в разным узлам, называются протоколом.

Каждая пара соответствующих уровней двух узлов также взаимодействует друг с другом и также по установленным определенным правилам. С помощью четко определенных правил и стандартизованных форматов сообщений взаимодействую друг с другом соседние уровни в одном узле. Эти правила называют интерфейсом.

В сущности, протокол и интерфейс выражают одно и тоже, но за ними закрепили разные области действия. Таким образом, протоколы занимаются определением правил взаимодействия модулей одного уровня в разных узлах, и интерфейсы - модулей соседних уровней в одном узле.

Каждый уровень должен иметь средства, которые смогут обрабатывать, во-первых, свой собственный протокол, а во-вторых, интерфейсы с соседними уровнями. Иерархически организованный набор протоколов, достаточный для организации взаимодействия узлов в сети, называется стеком коммуникационных протоколов.

Коммуникационные протоколы могут быть реализованы как программно, так и аппаратно. Протоколы нижних уровней реализуются комбинацией программных и аппаратных средств, а протоколы верхних уровней - чисто программными средствами. Протоколы реализуются не только компьютерами, но и другими сетевыми устройствами - концентраторами, мостами, коммутаторами, маршрутизаторами и т. д. Связь компьютеров в сети осуществляется не напрямую, а через различные коммуникационные устройства. В зависимости от типа устройства в нем должны быть встроенные средства, реализующие тот или иной набор протоколов.

В настоящее время в сетях используется довольно большое количество стеков коммутационных протоколов. Наиболее популярные стеки: TCP/IP, IPX/SPX(фирмы Novell), NetBIOS/SMB(Microsoft), DECnet(Digital), SNA(фирмы IBM) и OSI.

Все эти стеки, кроме SNA (System Network Architecture) на нижних уровнях - физическом и канальном, - используют одни и те же хорошо стандартизованные протоколы, которые позволяют использовать во всех сетях одну и ту же аппаратуру. Зато на верхних уровнях все стеки работают по своим собственным протоколам. Эти протоколы часто не соответствуют рекомендуемому моделью OSI разбиению на уровни. В частности, функции сеансового и представительного уровня, как правило, объединены с прикладным уровнем. Такое несоответствие связано с тем, что модель OSI появилась как результат обобщения уже существующих и реально используемых стеков, а не наоборот.

Рассмотрим особенности каждого из используемых в сети стеков коммуникационных протоколов.

3.5.1Стек TCP/IP

Протоколы TCP/IP специально разработаны для глобальных сетей и для межсетевого взаимодействия. TCP – Transmission Control Protocol – протокол гарантированной доставки данных разбитых на последовательность пакетов. IP – Internet Protocol – протокол передачи данных.

Они рассчитаны на низкое качество каналов связи, на большую вероятность ошибок и разрывов связей. Этот стек прото­колов принят во всемирной компьютерной сети Internet, значительная часть абонентов, которой подключается по коммутируемым линиям (то есть обычным телефонным линиям). Протокол TCP/IP также поддерживает маршрутизацию. На его основе работают протоколы более высоких уров­ней, такие как SMTP(Simple Mail Transfer Protocol) – электронная почта, FTP (File Transfer Protocol) – протокол передачи файлов, SNMP (Simple Network Management Protocol) – простой протокол управления сетью. Недостаток протокола TCP/IP - низ­кая скорость работы.

Стек протоколов TCP/IP на нижнем уровне поддерживает все популярные стандарты физического и канального уровней. Основными протоколами стека, давшими ему название, являются протоколы TCP и IP. Эти протоколы в терминологии модели OSI относятся к сетевому и транспортному уровням соответственно.

Стек TCP/IP самый распространенный транспортный протокол вычислительных сетей. Только в сети Internet объединено около 10 миллионов компьютеров по всему миру, которые взаимодействуют друг с другом с помощью стека протоколов TCP/IP. За счет стремительного роста популярности использования стека TCP/IP уже практически вытесняется из мира коммутационных протоколов бесспорный лидер прошлых лет - стек IPX/SPX компании Novell.

Хотя протоколы TCP/IP неразрывно связаны с Internet и каждый из многомиллионной армады компьютеров Internet работает на основе этого стека, существует большое количество локальных, корпоративных и территориальных сетей, непосредственно не являющихся частями Internet, но и они используют протоколы ТСР/IР. Чтобы отличать их от Internet эти сети называют сетями ТСР/IР или просто IР-сетями.

Поскольку стек ТСР/IР изначально создавался для глобальной сети Internet, он имеет много особенностей, дающих ему преимущество перед другими протоколами, когда речь заходит о построении сетей, включающих глобальные связи. В частности, очень полезным свойством, делающим возможным применение этого протокола в больших сетях, является его способность фрагментировать пакеты. Действительно, большая составная сеть часто состоит из сетей, построенных на совершенно разных принципах. В каждой из этих сетей может быть установлена собственная величина максимальной длины единицы передаваемых данных (кадра). В таком случае при переходе из одной сети, имеющей большую максимальную длину, в сеть с меньшей максимальной длиной может возникнуть необходимость деления передаваемого кадра на несколько частей. Протокол IР стека ТСР/IР эффективно решает эту задачу.

Другой особенностью технологии ТСР/IР является гибкая система адресации, позволяющая более просто по сравнению с другими протоколами аналогичного назначения включать в интерсеть сети других технологий. Это свойство также способствует применению стека ТСР/IР для построения больших гетерогенных сетей.

К недостаткам стека протоколов ТСР/IР можно отнести высокие требования к вычислительным ресурсам и сложность администрирования.

3.5.2 Стек IPX/SPX

Этот стек является оригинальным стеком протоколов фирмы Novell. Он разработан для сетевой операционной системы NetWare еще в начале 80-х годов. Протоколы сетевого и транспортного уровней Internetwork Packet Exchange (IPX) и Seguenced Packed Exchange (SPX) дали название стеку. Популярность стека IPX/SPX непосредственно связана с операционной системой Novell NetWare, которая еще сохраняет мировое лидерство по числу установленных систем, хотя в последнее время ее популярность несколько снилась и по темпам роста она отстает от Microsoft Windows NT.

Многие особенности стека IPX/SPX обусловлены ориентацией ранних версий Novell Netware (до версии 4.0) на работу в локальных сетях небольших размеров, состоящих из персональных компьютеров со скромными ресурсами. Понятно, что для таких компьютеров компании Novell нужны были протоколы, на реализацию которых требовалось бы минимальное количество оперативной памяти, которые бы быстро работали на процессорах небольшой вычислительной мощности. Поэтому протоколы стека IPX/SPX до недавнего времени работали в локальных сетях и не очень - в больших корпоративных сетях, они слишком перегружали медленные глобальные связи широковещательными пакетами, которые интенсивно используются несколькими протоколами этого стека (например, для установления связи между клиентами и серверами). Это обстоятельство, а также тот факт, что стек IPX/SPX является собственностью фирмы Novell и на его реализацию нужно покупать лицензию у Novell, долгое время ограничивало его использование только сетями NetWare. Однако с момента выпуска версии NetWare 4.0 Novell изменила немного свою политику и внесла (и продолжает вносить) в свои протоколы серьезные изменения, чтобы их адаптировать для работы в корпоративных сетях. Результаты достигнуты, и сейчас стек IPX/SPX реализован не только в Netware, но и в нескольких других популярных сетевых операционных системах.

3.5.3 Стек NetBIOS/SMB

Стек NetBIOS/SMB очень широко используется в продуктах компаний IBM и Microsoft. На физическом и канальном уровнях этого стека используются все те же распространенные протоколы. На верхних уровнях протоколы NetBIOS и SMB.

Протокол NetBIOS (Network Basic Input/Output System - сетевая базовая система ввода/вывода) был разра­ботан фирмой IBM в 1984 г. первоначально для сетей IBM PC Network и IBM Token-Ring no образцу системы BIOS персонального компьютера. С тех пор этот протокол стал фактическим стандартом (официально он не стан­дартизован), и многие сетевые операционные системы содержат в себе эмулятор NetBIOS для обеспечения совместимости. Первоначально NetBIOS реализовывал сеансовый, транспортный и сетевой уровни, од­нако в последующих сетях на более низких уровнях используются стан­дартные протоколы (например, IPX/SPX), а на долю эмулятора NetBIOS остается только сеансовый уровень. NetBIOS обеспечивает более высо­кий уровень сервиса, чем IPX/SPX, но он работает медленнее. Протокол NetBEUI (NetBIOS Extended User Interface) - это развитие протокола NetBIOS до транспортного уровня.

Чтобы сохранить и обеспечить совместимость приложений в качестве интерфейса к протоколу NetBEUI был сохранен интерфейс NetBIOS.

Протокол NetBEUI разрабатывался как эффективный протокол, потребляющий немного ресурсов и предназначенный для сетей, насчитывающих не более 200 рабочих станций. Этот протокол содержит много полезных сетевых функций, которые можно отнести к сетевому, транспортному и сеансовому уровням модели OSI, однако с его помощью невозможна маршрутизация пакетов. Это ограничивает применение протокола NetBEUI локальными сетями, не разделенными на подсети, и делает невозможным его использование в составных сетях.

Протокол SMB (Server Message Block) выполняет функции сеансового, представительного и прикладного уровней. На основе SMB реализуется файловая служба, а также службы печати и передачи сообщений между приложениями.

Стеки протоколов SNA фирмы IBM, DECnet корпорации Digital Equipment и AppleTalk/AFP фирмы Apple применяются в основном в операционных системах и сетевом оборудовании этих фирм.

Как вы заметили, все выше рассмотренные нами стеки протоколов в той или иной мере соответствуют определенным уровням модели OSI. Но надо отметить, что часто это соответствие весьма условно, так как модель OSI - это только руководство к действию, причем очень даже общее руководство. А конкретные протоколы разрабатывались для решения конкретных специфических задач, причем многие из них появились до разработки модели OSI. В большинстве случаев разработчики стеков отдавали предпочтение скорости работы сети в ущерб модульности - ни один стек не разбит на семь уровней. Чаще всего в стеке явно выделяются всего 3-4 уровня:

-  уровень сетевых адаптеров, в котором реализуются протоколы физического и канального уровней,

-  сетевой уровень,

-  транспортный уровень

-  уровень служб, вбирающий в себя функции сеансового, представительного и прикладного уровней.

4. ЛИНИИ СВЯЗИ

В этой лекции будут обсуждаться основные процессы, которые происходят при передаче информационных сигналов по линиям связи.

Итак, давайте попытаемся решить эту задачу. Начальное условие задачи: в сети всегда присутствует информация. Вспомним, Информация - это сведения, которые являются объектом восприятия, подготовки, передачи, переработки и отображения. Передача информации подразумевает перенос информации по линиям связи в виде электрических или оптических сигналов. Для передачи информации от источника к получателю необходимо передать содержащие эту информацию сообщения. Сообщения - это информация, выраженная в определенной форме и подлежащая передаче.

Сообщения на расстояние могут передаваться с помощью какого-либо материального носителя или физического процесса, протекающего во времени. Таким материальным носителем при письменном способе передачи является бумага; при устном способе передача осуществляется благодаря процессу распространения звуковых волн в воздухе. В компьютерных сетях таким носителем являются сигналы.

Сигнал - это изменяющаяся во времени физическая величина (напряжение, ток), отображающая сообщение в линии связи.

Для того, чтобы правильно проектировать сети, корректно осуществлять выбор сетевых устройств, следует понимать природу распространения сигналов, их параметры и связь параметров сигналов с параметрами линий передачи. Необходимо четко представить те физические процессы, которые происходят при передаче электрических сигналов по линиям связи. Начнем со знакомства с существующими типами линий связи и их характеристика-ми.

4.1  Состав линии связи

Линия связи состоит в общем случае из физической среды, по которой передаются электрические информационные сигналы, аппаратуры передачи данных и промежуточной аппаратуры. Синонимом термина линия связи (line) является термин канал связи (chanel).

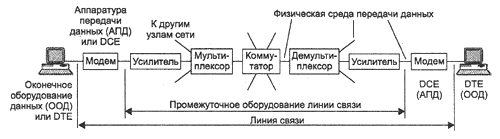

На рисунке 4.1 показана линия связи, которая обеспечивает передачу информации от источника к приемнику.

Рис. 4.1 Состав линии связи

Как мы видим из этого рисунка, информация передается в физической среде.

Физическая среда передачи данных (medium) - это либо обыкновенный кабель, либо земная атмосфера или космическое пространство, через которые распространяются электромагнитные волны. Кабель - это набор проводов, изоляционных и защитных оболочек и соединительных разъемов. Проводом называют металлическую проволоку, изолированную или неизолированную (голую). Провода изготавливают обычно из меди, алюминия или стали.

Аппаратура передачи данных (АПД или DCE – Data Circuit terminating Equipment) – связывает компьютеры или локальные сети пользователя с линией связи, ее включают в состав линии связи. В качестве АПД используют модемы, терминальные адаптеры сетей ISDN(), оптические модемы, устройства подключения к цифровым каналам.

Оконечное оборудование данных (ООД или DTE - Data Terminal Equipment) представляет аппаратуру пользователя линии связи и в состав линии связи не включается. Примерами ООД могут служить компьютеры или маршрутизаторы локальных сетей.

Разделение оборудования на АПД и ООД можно считать условным, т. к. например сетевую карту можно считать как принадлежностью компьютера, так и составной частью канала связи т. е принадлежащей к АПД.

Промежуточное оборудование линии связи используется на линиях связи большой протяженности и решает две основные задачи:

-  Улучшение качества сигнала

-  Создание постоянного составного канала связи между абонентами

Усилители сигнала, установленные через определенные расстояния обеспечивают качественную сигналов сообщений на очень большие расстояния.

Мультиплексоры, демультиплексоры и коммутаторы необходимы для создания составного канала из некоммутируемых отрезков физической среды – кабелей с усилителями. Наличие промежуточной коммуникационной аппаратуры избавляет пользователя от необходимости прокладывать отдельную кабельную линию связи для каждой пары соединяемых узлов сети. Промежуточная аппарату обычно является прозрачной для пользователя, которому важна только скорость передачи данных по линии связи. В зависимости от типа промежуточной аппаратуры все линии связи делятся на аналоговые и цифровые.

В аналоговых линиях промежуточная аппаратура усиливает аналоговый сигнал, т. е. сигнал, который имеет непрерывный диапазон значений. Такая аппаратура традиционно применялась в телефонных сетях. Для создания высокоскоростных каналов, которые мультиплексируют несколько низкоскоростных, используется техника частотного мультиплексирования (Frequency Division Multiplexing FDM).

В цифровых линиях связи сигнал имеет конечное число состояний (как правило 2 или 3 за один такт работы). В этих каналах связи используется промежуточная аппаратура, которая улучшает форму импульсов и восстанавливает период их следования. Промежуточная аппаратура образования высокоскоростных цифровых каналов работает по принципу временного мультиплексирования каналов (Time Division Multiplexing TDM), когда каждому низкоскоростному каналу выделяет определенная доля времени (тайм-слот или квант) высокоскоростного канала.

4.2.Типы линий связи

В зависимости от среды передачи данных линии связи разделяются на следующие:

-  проводные (воздушные);

-  кабельные (медные и волоконно-оптические);

-  радиоканалы наземной и спутниковой связи.

Проводные (воздушные) линии связи представляют собой провода без каких-либо изолирующих или экранирующих оплеток, проложенные между столбами и висящие в воздухе. По таким линиям связи традиционно передаются телефонные или телеграфные сигналы, но при отсутствии других возможностей эти линии используются и для передачи компьютерных данных. Скоростные качества и помехозащищенность этих линий оставляют желать много лучшего. Сегодня проводные линии связи быстро вытесняются кабельными.

Кабельные линии представляют собой достаточно сложную конструкцию. Кабель состоит из проводников, заключенных в несколько слоев изоляции: электрической, электромагнитной, механической, а также, возможно, климатической. Кроме того, кабель может быть оснащен разъемами, позволяющими быстро выполнять присоединение к нему различного оборудования.

В компьютерных сетях применяются три основных типа кабеля: кабели на основе скрученных пар медных проводов, коаксиальные кабели с медной жилой, а также волоконно-оптические кабели.

Скрученная пара проводов называется витой парой (twisted pair). Витая пара существует в экранированном варианте (Shielded Twisted Pair, STP), когда пара медных проводов обертывается в изоляционный экран и неэкранированном (Unshielded Twisted Pair, UTP), когда изоляционная обертка отсутствует.

Скручивание проводов снижает влияние внешних помех на полезные сигналы, передаваемые по кабелю.

а

б

Рис 4.2 Витая пара а - экранированная витая пара, б - неэкранированная витая пара

Коаксиальный кабель (coaxial) имеет несимметричную конструкцию и состоит из внутренней медной жилы и оплетки, отделенной от жилы слоем изоляции.

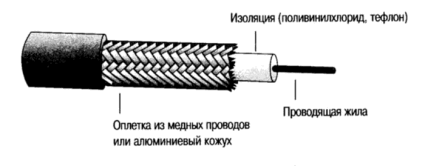

Рис 4.3 Коаксиальный кабель

Существует несколько типов коаксиального кабеля, отличающихся характеристиками и областями применения - для локальных сетей, для глобальных сетей, для кабельного телевидения и т. п.

Волоконно-оптический кабель (optical fiber) состоит из тонких (3-60 микрон) волокон, по которым распространяются световые сигналы.

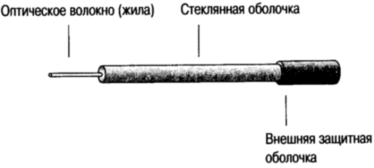

Рис 4.4 Волоконно-оптический кабель

Это наиболее качественный тип кабеля - он обеспечивает передачу данных с очень высокой скоростью (до 10 Гбит/с и выше) и к тому же лучше других типов передающей среды обеспечивает защиту данных от внешних помех. Более подробно о каждом типе кабеля и его характеристиках мы поговорим несколько позже. А сейчас кратко упомянем еще один вид линий связи:

радиоканалы наземной и спутниковой связи. Радиоканалы образуются с помощью передатчика и приемника радиоволн. Существует большое количество различных типов радиоканалов отличающихся как используемым частотным диапазоном, так и дальностью канала. Диапазоны коротких, средних и длинных волн (KB, СВ и ДВ), называемые также диапазонами амплитудной модуляции (Amplitude Modulation, AM) по типу используемого в них метода модуляции сигнала, обеспечивают дальнюю связь, но при невысокой скорости передачи данных. Более скоростными являются каналы, работающие на диапазонах ультракоротких волн (УКВ), для которых характерна частотная модуляция (Frequency Modulation, FM), а также диапазонах сверхвысоких частот (СВЧ или microwaves). В диапазоне СВЧ (свыше 4ГГц) сигналы уже не отражаются ионосферой Земли и для устойчивой связи требуется наличие прямой видимости между передатчиком и приемником. Поэтому такие частоты используют либо спутниковые каналы, либо радиорелейные каналы, где это условие выполняется.

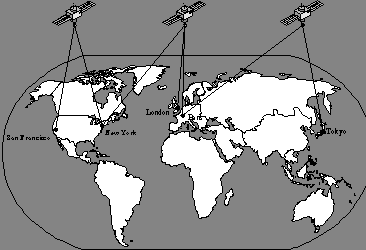

Рис. 4.5 Радиоканалы

В компьютерных сетях сегодня применяются практически все описанные типы физических сред передачи данных, но наиболее перспективными являются волоконно-оптические. На них сегодня строятся как магистрали крупных территориальных сетей, так и высокоскоростные линии связи локальных сетей. Популярной средой является также витая пара, которая характеризуется отличным соотношением качества к стоимости, а также простотой монтажа. С помощью витой пары обычно подключают конечных абонентов сетей на расстояниях до 100 метров от концентратора. Спутниковые каналы и радиосвязь используются чаще всего в тех случаях, когда кабельные связи применить нельзя - например, при прохождении канала через малонаселенную местность или же для связи с мобильным пользователем сети, таким как шофер, врач, совершающий обход, работники милиции и т. п.

В этом курсе лекций мы будем говорить в основном о кабельных линиях, потому как они чаще всего используются в компьютерных сетях (а в локальных сетях используются только кабельные линии).

Для того, чтобы определить какой кабель лучше, нужно знать его характеристики. Поэтому следующим вопросом нашей лекции будет знакомство с основными характеристиками линий связи.

Давайте попробуем определить, какие характеристики нам нужны, чтобы иметь наиболее полное представление о возможностях той или иной линии. На данный момент нам уже понятно, что кабельные линии связи работают с электрическими сигналами (за исключением волоконно-оптических).

4.3Характеристики линии связи

Прежде, чем приступить к изучению характеристик линии связи вспомним кое-что из физики и математики, что касается электрических сигналов.

Что представляет собой электрический сигнал? Любой электрический сигнал можно рассматривать как меняющуюся во времени электрическую величину (напряжение, ток). Например, вот рисунок, на котором показан график, иллюстрирующий изменение электрического тока I.

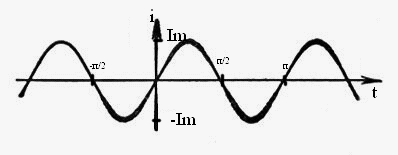

Рис. 4.6 Изменение электрического тока во времени

Такой ток I можно назвать функцией времени t, а изображение ее на рисунке - графиком этой функции или временной диаграммой. Для дальнейшего важно вспомнить, что для наглядного представления о форме этой функции, нужен не только график функции I(t), но и математическое выражение, по которому можно было бы построить (восстановить) ее график. Это математическое выражение позволит вычислить значение функции для любого задаваемого значения аргумента. Как видно из того рисунка, график функции I(t) - синусоида.

Синусоида, график функции у= sin x, плоская кривая, изображающая изменение синуса в зависимости от изменения его аргумента (угла).

Следовательно, математическое описание этого графика:

I(t) = Im sin(wt +j) (4.1)

I - ток в цепи

Im - амплитуда тока

w=2p/T - частота

j - начальная фаза,

wt+ j - фаза

Аналогичные понятия касаются и напряжения, меняющегося во времени, которое мы и будем в дальнейшем называть электрическим сигналом.

Математическое выражение, по которому для любого задаваемого момента временим можно вычислить значение электрического сигнала u(t)

U(t) = Uo + Um sin(wt+to) (4.2)

где w - частота сигнала.

Поскольку кабельные линии бывают различные по своей конструкции, то в зависимости от своего типа, они могут обеспечивать передачу электрических сигналов той или иной частоты. Совершенно очевидно, что чем выше значение частоты, которую может пропускать линия, тем выше будет и скорость передачи информации. Сети нужны высокоскоростные кабели. Другими словами, чем выше пропускная способность кабеля, тем выше будет скорость работы сети.

Однако, сам по себе кабель, не подключенный ни к какой сети, т. е. не использующий каких-либо протоколов передачи, не характеризуется пропускной способностью, кабель характеризуется полосой пропускания.

Определим основные характеристики линии связи. К ним относятся:

  Амплитудно-частотная характеристика;

  Полоса пропускания;

  Затухание;

  Помехоустойчивость;

  Перекрестные наводки на ближнем конце линии

  Пропускная способность;

  Достоверность передачи данных;

  Удельная стоимость.

Рассмотрим характеристики линии связи, не подключенной к сети

К ним относятся первые три из перечисленных, а именно: амплитудно-частотная характеристика, полоса пропускания и затухание, а также перекрестные наводки на ближнем конце и помехоустойчивость

4.3.1 Характеристики линии связи, не подключенной к сети

Для того, чтобы нам уяснить почему кабель характеризуется амплитудно-частотной характеристикой, нам нужно, в первую очередь, выяснить, почему и как параметры кабельной линии состоящей из обыкновенных проводов зависят от частоты. Это доказывается элементарными понятиями физики, которые все справедливы и для кабельных линий.
