Этот способ очень удобный и наглядный, раз импульс пошел вверх - единица, пошел вниз - нуль, и так, сколько логических единиц в сигнале - столько "прямоугольников".

Вот такая цепочка превращений - информация логически представляет собой набор единичек и нулей, которые в свою очередь образуются разными выше описанными способами в виде электрических сигналов. Компьютер, используя простую двоичную арифметику, производит необходимые вычисления, вычисляет результат (результат - это то же набор единиц и нулей) и по своим внутренним линиям обеспечивает передачу результата к определенному своему узлу, приблизительно, таким образом, и происходит работа компьютера.

Аналогичные подходы могут быть использованы для кодирования данных и при передаче их между двумя компьютерами по линиям связи. Однако эти линии связи отличаются по своим электрическим характеристикам от тех, которые существуют внутри компьютера.

Во-первых, линии связи имеют гораздо большую протяженность, в отличие от внутренних линий компьютера.

Во-вторых, линии связи находятся вовне компьютера, в пространстве, где достаточно много источников электромагнитных помех.

Любое, близко расположенное к линиям передач, оборудование (какого особенно много на предприятиях) излучает свои электромагнитные излучения. Передаваемым сигналам (в импульсном или потенциальном виде) тяжело приходится сохранить свою форму, которая имеет информационную сущность, при влиянии таких помех (вспомните, вам ведь трудно говорить, когда рядом тоже все разговаривают). Посторонние электромагнитные сигналы, приводят к значительно большим искажениям прямоугольных импульсов, чем внутри компьютера (например, "заваливанию" фронтов, когда импульсы становятся уже не совсем прямоугольными). Очевидно, что любое искажение импульса приводит к искажению информации в целом, что очень нежелательно.

Поэтому для надежного распознавания импульсов на приемном конце линии связи при передаче данных, внутри и вне компьютера не всегда можно использовать одни и те же скорости и способы кодирования. Например, медленное нарастание фронта импульса из-за высокой емкостной нагрузки линии требует передачи импульсов с меньшей скоростью, для того, чтобы передний и задний фронты соседних импульсов не перекрывались, (См. рис. 2.1) и импульс успел дорасти до требуемого уровня.

Проблемы искажения сигнала в линии, заставили подумать над возможностью другого способа кодирования. В сетях обычно применяют как потенциальное, так и импульсное кодирование дискретных данных, но существует еще один специфический способ представления данных, который никогда не используется внутри компьютера, - модуляция.

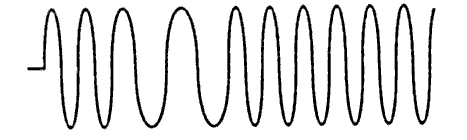

Рис 2.3. Представление дискретных данных в виде синусоидального сигнала.

При модуляции дискретная информация принимает совсем уже совсем другой вид - вид синусоиды. Теперь информация - синусоидальный сигнал той частоты, которую хорошо передает имеющаяся линия связи.

Потенциальное или импульсное кодирование применяется в каналах высокого качества (которые смогут обеспечить на выходе канала такую же форму импульса, как и на входе). А модуляция на основе синусоидальных сигналов предпочтительнее в том случае, когда канал вносит сильные искажения в передаваемые сигналы. Это чаще наблюдается не в цифровых каналах, а в аналоговых телефонных каналах связи. Телефонные каналы и были разработаны для передачи голоса в аналоговой форме, поэтому они плохо подходят для непосредственной передачи импульсов. Модуляцию часто используют для передачи информации в глобальных сетях, которые используют аналоговые линии связи (мы с вами рассмотрим этот вопрос детальнее в свое время).

Помимо того, что линии между компьютерами находятся в зоне различного характера помех (электромагнитных и механических), они конструктивно выполнены из большого количества проводов. В целях экономии обычно стремятся сократить это количество, используя не параллельную передачу всех бит одного байта или даже нескольких байт, как это делается внутри компьютера, а последовательную, побитную передачу, для которой нужна всего одна пара проводов.

Существует еще одна важная проблема, которая возникает при приеме/передаче информационных сигналов - проблема синхронизации. Для того, чтобы передатчик одного компьютера и приемник другого компьютера смогли синхронно работать, нужно обеспечить их взаимную синхронизацию.

При организации взаимодействия модулей внутри компьютера эта проблема решается с помощью общего тактового генератора определенной частоты.

При связи компьютеров проблема синхронизации может решаться разными способами:

-  с помощью обмена специальными тактовыми синхроимпульсами (импульсами определенной частоты) по отдельной линии,

-  с помощью периодической синхронизации заранее обусловленными кодами или импульсами характерной формы, отличающейся от формы импульсов данных.

Но даже если точно выполнить все выше названные меры предосторожности: выбрать соответствующую скорость обмена данными, выбрать линии связи с определенными характеристиками, выбрать способ синхронизации приемника и передатчика информации, все равно нельзя быть уверенным, что все биты передаваемой информации смогут достигнуть пункта назначений без единого искажения.

Для повышения надежности передачи данных между компьютерами часто используется один стандартами прием - подсчет контрольной суммы и передача ее по линиям связи после каждого байта или после некоторого блока байтов.

Таким образом, для передачи информации следует перевести байты в биты, представить как импульсы, или как синусоидальный сигнал подсчитать контрольные суммы, синхронизировать работу приемника и передатчика и т. д. Эти все задачи должно выполнять какое-то устройство, на входе которого начальная информация - двоичный сигнал, а на выходе преобразованная информация - соответствующий электромагнитный сигнал.

В вычислительных сетях эту задачу действительно решает определенный класс оборудования. В локальных сетях это самые обыкновенные сетевые адаптеры, а в глобальных сетях - аппаратура передачи данных, например, модемы. Модем от слов - модуляция - демодуляция. Они выполняют модуляцию и демодуляцию дискретных сигналов.

Сетевые адаптеры рассчитаны, как правило, на работу с определенной передающей средой. Передающая среда - коаксиальный кабель, витая пара, оптоволокно и т. п. Каждый тип передающей среды обладает определенными электрическими характеристиками, которые влияют на способ ее использования, и определяет скорость передачи сигналов, способ их кодирования и некоторые другие параметры.

Вот такие вот проблемы могут возникнуть при попытке передачи информации между двумя компьютерами. Видите, что два компьютера, это тоже сеть - она называется вырожденная сеть.

2.4  Пример передачи данных по «вырожденной сети».

Механизм взаимодействия компьютеров в сети берет свое начало от схемы взаимодействия компьютера с периферийными (внешними) устройствами (мышь, клавиатура, принтер, сканер, модем).

Для обмена данными между компьютером и внешним устройством или другим компьютером предусмотрен внешний интерфейс, т. е. набор проводов, соединяющий компьютер и внешнее устройство, а также протокол, т. е. набор правил обмена по этим проводам.

Внешний интерфейс работает под управлением контроллера и драйвера. Разделение обязанностей по управлению между драйвером и контроллером может быть различным.

Контроллер обычно выполняет набор простых управляющих команд и реализуется аппаратными средствами.

Драйвер выполняет набор более сложных управляющих команд и реализуется с помощью программных средств.

Примерами интерфейсов, используемых в компьютерах, являются параллельный интерфейс Centronics и последовательный RS – 232C. В простейшем случае взаимодействие двух компьютеров может быть реализовано с помощью тех же самых устройств, которые используются для взаимодействия с переферией, например, через последовательный интерфейс RS – 232C

Рассмотрим случай, когда пользователю, который работает с текстовым редактором на компьютере А необходимо прочитать часть файла на компьютере В.

Приложение А формирует сообщение – запрос для приложения В. В запросе указывается имя файла, тип операции (например, чтение), адрес и размер файла. Это сообщение – запрос помещается в оперативную память (ОП) или иначе - оперативное запоминающее устройство (ОЗУ). Под управлением операционной системы (ОС) приложение А обращается к драйверу последовательного порта (COM - порта), сообщая ему адрес в ОП, по которому находится сформированный запрос. Драйвер находит запрос в ОП и начинает его передавать байт за байтом в буферное устройство контроллера компьютера А.

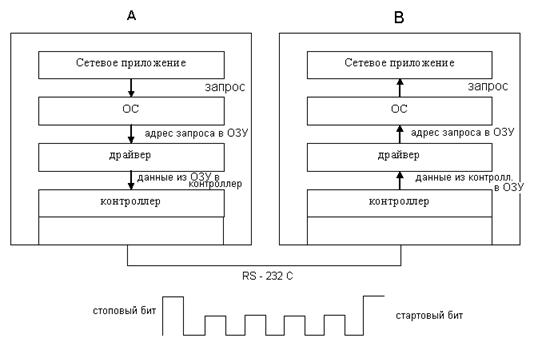

Рис. 2. 4 Пример взаимодействия двух компьютеров через последовательный интерфейс

Контроллер преобразует полученную информацию (байты в биты), кодирует и начинает передавать по битам в линию связи, которая соединяет компьютер А с компьютером В.

Чтобы контроллеру компьютера В стало понятно, что начинается передача 1 байта, то каждый байт снабжается стартовым и стоповым битом, а также в качестве контрольной суммы - битом контроля четности. (см. предыдущий раздел)

Контроллер компьютера В выполняет операцию декодирования и записывает принятые байты информации в свое буферное устройство. Драйвер переписывает полученные байты в ОП, сообщая адрес в ОП полученной информации приложению В.

Сетевое приложение В, работающее под управлением ОС, приняв запрос и распознав его, выполняет соответствующие действия, а именно:

-  находит в файловой системе компьютера В имя файла и его адрес на жестком диске;

-  переписывает файл в ОП;

-  сообщает адрес файла в ОП через ОС драйверу компьютера В;

-  и передача файла происходит в обратном порядке в ОП компьютера А, где он попадает к приложению А.

В наше время, как правило, двумя компьютерами в сети никто не ограничивается. Тут сразу начинает действовать такой закон пропорциональности: чем больше машин в сети, тем больше возникает проблем. Но этот закон может терять свою силу, это зависит от того, каким способом эти компьютеры соединить между собой.

Поэтому, в первую очередь необходимо выбрать способ организации физических связей - топологию сети

2.5  Топологическая структура КС.

Под топологией КС понимается конфигурация графа, вершинам которого соответствуют компьютеры сети (иногда и другое оборудование), а ребрам - физические связи между ними. Компьютеры, подключенные к сети, часто называют станциями или узлами сети.

На этом этапе очень четко нужно ощутить разницу между физическими и логическими связями.

Конфигурация физических связей определяется электрическими соединениями компьютеров между собой. Она вполне может отличаться от конфигурации логических связей. Логические связи - это маршруты передачи данных между узлами сети. Они образуются с помощью специальных настроек специального коммуникационного оборудования.

Таким образом, компьютеры могут быть связаны между кабелем собой одним образом, а передавать друг другу информацию по другому принципу.

При изучении существующих топологий сети мы с вами будем говорить о физических связях.

При выборе топологии электрических связей, нужно быть очень внимательным и хорошо знать какой вид топологии, что может обеспечить. Например, одни топологии предусматривают наличие дополнительных резервных связей. Это повышает надежность сети и делает возможным распределять (балансировать) загрузку отдельных каналов (помните закон избыточности). Иные топологии позволяют очень легко присоединять новые узлы сети. Это делает сеть легко расширяемой. Если мыслить с точки зрения экономии кабеля (а значит денег), то можно выбрать такие топологии, которые обеспечивают минимальную суммарную длину линий связи.

Можно выделить следующие наиболее часто встречающиеся топологии сети.

1. Полносвязная топология

Рис. 2. 5 Полносвязная топология

Эта топология позволит создать сеть, в которой каждый компьютер сети связан со всеми остальными. Такое решение довольно таки логически простое, но в после реализации этой топологии, сеть оказалась очень громоздкой и неэффективной, т. к. каждый компьютер должен иметь столько коммутационных портов, со сколькими компьютерами он связан в сети. При этом каждой паре соединений должна быть выделена отдельная электрическая линия связи. Этих причин вполне достаточно, чтобы объяснить, почему такая топология используется крайне и крайне редко. Полносвязную топологию используют в глобальных сетях для соединения узлов коммутации.

Остальные все виды топологий - неполносвязные и предусматривают случаи, когда для обмена данными между двумя компьютерами может потребоваться промежуточная передача через другие узлы сети.

2. Ячеистая топология (mesh)

Рис. 2. 6 Ячеистая топология

Вычтите из полносвязной топологии некоторые связи - и вы получите ячеистую топологию.

Но тут нужно внимательно подумать, какие связи можно "распрямить". В сети с ячеистой топологией непосредственно связываются только те компьютеры, которые интенсивно "общаются" между собой, а для обмена данными между компьютерами, не соединенными прямыми связями, используются передачи через промежуточные узлы (это транзитные передачи). Ячеистая топология позволяет уже соединение большого количества компьютеров и часто используется, как правило, для глобальных сетей. Наиболее отказоустойчивая то­пология сети – ячеистая, т. к. она продол­жает работать при отказе отдельного узла или разрыве любого кабеля (поэтому она и называется отказоустойчивой) При разрыве кабельной секции данные могут быть перенаправлены через другие узлы и все равно достигнут места на­значения. К сожалению, такие сети чрезвычайно дороги и слож­ны в монтаже.

Обычно эта топология используется в больших сетях, таких как Frame Relay или АТМ, когда стоимость отступает на задний план перед производительностью и надежностью. С помощью ячеистой топологии соединяются часто узлы коммутации. Основу передающей среды глобальных сетей составляют узлы комму­тации, связанные между собой с помощью каналов передачи данных. Каналы передачи данных представляют собой каналы связи, приспособ­ленные для передачи дискретной информации. При этом предъявляются достаточно высокие требования, касающиеся безошибочной передачи информации. В глобальных сетях, как правило, используется несколько выделенных серверов. В частности, управляет работой сети специальный компьютер — сервер сети. В больших сетях может присутствовать несколько файл-серверов, которые служат для хранения значительных объемов информа­ции и организации эффективного доступа к ней со стороны рабочих станций. Глобальные сети предполагают подключение большого числа рабочих станций. Для этой цели часто используются специальные серве­ры доступа, с помощью которых обеспечивается эффективный доступ рабочих станций к компьютерной сети. Количество и месторасположе­ние узлов коммутации выбирается таким образом, чтобы при минималь­ных затратах обеспечить требуемую пропускную способность

Файл-сервер Рабочие станции

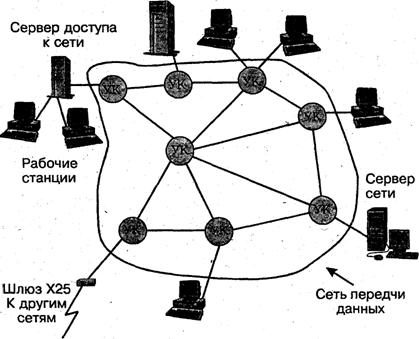

Рис. 2.7 Структура компьютерной сети, где: УК - узел коммутации

3. Общая шина (bus topology)

Рис. 2. 8 Топология общая шина

Об этой топология вы наверняка не раз слышали. Это очень распространенная (а до недавнего времени самая распространенная) топология локальных сетей. Она организовывается следующим образом:

Все компьютеры подключаются к одному коаксиальному кабелю, это соединение в принципе работает как в логической схеме "ИЛИ" (если хоть на одном входе есть сигнал - на выходе тоже сигнал). Информация распространяется в обе стороны.

Топология общая шина имеет очень существенные достоинства: снижает стоимость проводки, позволяет подключать различные модули сети, и что самое интересное позволяет почти мгновенно рассылать широковещательные обращения ко всем станциям сети. Широковещательное - это такое обращение, которое предназначено всем компьютерам в сети с какой-то целью.

Таким образом, основные преимущества такой топологии - дешевизна и простота разводки кабеля по помещениям.

Но, несмотря на это, есть очень серьезный недостаток общей шины - очень низкая надежность. Любой малейший дефект кабеля или какого-нибудь из многочисленных разъемов полностью - и ваша сеть полностью парализована. К сожалению, дефект коаксиального кабеля редкостью не является.

Есть еще и другие недостатки в этой топологии, а именно: невысокая производительность. В каждый момент времени только один компьютер может передавать данные в сеть. Поэтому пропускная способность канала связи всегда делится здесь между всеми узлами сети, а их может быть довольно таки много. И тогда в вашей сети вполне вероятна ситуация, когда время ожидания какого-то файла, запрошенного пользователем, может превысить его терпение.

4. Топология звезда (star topology)

Рис. 2. 8 Топология звезда

Топология очень соответствует своему названию: в центре - общее устройство, к которому подключается каждый компьютер сети, каждый компьютер подключается отдельным кабелем.

Общее устройство, к которому соединены все компьютеры, называют концентратором (hub). Концентратор направляет передаваемую компьютером информацию или одному, или всем компьютерам сети.

По сравнению с предыдущей - общей шиной, звезда может обеспечить существенно большую надежность сети. Это главное достоинство этой топологии: при повреждении кабеля вне сети окажется только тот компьютер, который соединен этим кабелем с концентратором, и только при неисправности самого концентратора может выйти из строя вся сеть. Мало того, концентратор способен проверять поступающую информацию, поэтому при необходимости администратор сети может запретить передачу информации, настроив концентратор на блокировку определенных передач. Так что здесь, как вы заметили уровень, защиты намного выше, чем во всех предыдущих типологиях.

С другой стороны топология звезда совсем не лишена недостатков. Самые основные более высокая стоимость сетевого оборудования из-за необходимости приобретения концентратора. Кроме того, возможности по наращиванию количества узлов в сети ограничиваются количеством портов концентратора. Но все-таки, качество этой сети вполне оправдывает денежные растраты.

В сетях с большим количеством компьютеров иногда используют топологию - иерархическая звезда. Это когда в сети присутствует несколько концентраторов, иерархически соединенных между собой связями типа звезда.

Рис. 2. 9 Топология иерархическая звезда

В настоящее время иерархическая звезда является самым распространенным типом топологии связей, как в локальных, так и глобальных сетях.

5. Топология кольцо (ring topology)

Рис. 2.10 Топология кольцо

В сетях этой топологии данные передаются по кольцу от одного компьютера к другому, как правило, в одном направлении. Каждый компьютер проверяет эти данные и если распознает их как свои, то просто копирует их себе во внутренний буфер. Данные, сделав один полный оборот, возвращаются к узлу-источнику. Поэтому этот узел одновременно проверяет, получил ли информацию адресат или нет. Очевидно, здесь нужно принимать дополнительные меры, чтобы в случае выхода из строя или отключения какой-либо станции не прервался канал связи между остальными станциями.

Свойство узла-источника проверять информацию на достоверность доставки очень удачно используют специально для тестирования сети и поиска узла, который предположительно вышел из строя, и не может принимать данные.

6. Гибридная топология (hybrid topology)

Рис. 2.11 Гибридная топология

Если рассматривать сети по критерию количества объединенных компьютеров, то можно отметить следующее: в небольших сетях, как правило, стараются использовать типовую топологию - звезда, кольцо или общая шина, для сетей с большим количеством компьютеров очень характерно наличие произвольных связей между компьютерами. В таких сетях специально выделяют отдельные фрагменты (подсети), которые, во-первых, связаны между собой, а во-вторых, имеют свою (не обязательно одинаковую) типовую топологию. И в итоге получается сеть с гибридной топологией.

Таким образом, топологическая структура КС определяет структуру связей абонентов сети, соединенных между собой с помощью физического канала связи. Топологии различаются:

-  требуемой длиной соединительного кабеля;

-  удобством соединения;

-  возможностями подключения дополнительных абонентов;

-  отказоустойчивостью;

-  возможностями управления обменом данными.

Пользователю сетей обычно не приходится выбирать топологию своей сети. Имеющиеся на рынке сети почти всегда имеют раз и навсегда заданную топологию. Очень редко ее можно изменить по своему усмотрению. Вообще топология не относится к определяющим параметрам сети. Гораздо важнее скорость обмена, предельная длина сети, стоимость аппаратуры, удобство программного обеспечения. Топология сети очень сильно влияет на методы управления в ней, на ее отказоустойчивость и даже на ее стоимость. Поэтому информацию об имеющихся топологиях, их достоинствах и недостатках полезно иметь человеку, связанному с эксплуатацией, установкой, а особенно разработкой сетей.

В заключении этого раздела следует заметить, что физическое расположение компьютеров, соединяемых сетью, слабо влияет на выбор топологий. Любые компьютеры, как бы они ни были расположены, всегда можно соединить с помощью любой заранее выбранной топологии

Рис. 2.12 Примеры использования разных топологий

Когда в литературе упоминается о топологии сети, то могут подразумеваться четыре совершенно разных понятия, относящихся к различным уровням сетевой архитектуры:

Физическая топология – схема расположения компьютеров и прокладки кабеля.

Логическая топология – структура связей, характер распространения сигналов по сети.

Топология управления обменом – принцип и последовательность предачи права на захват сети между отдельными компьютерами.

Информационная топология – направление потоков информации, предаваемой по сети.

2.6  Организация совместного использования линий связи.

Как уже было сказано выше - только в полносвязной топологии для соединения каждой пары компьютеров имеется отдельная линия связи. Все остальные топологии имеют одну общую проблему: как организовать совместное использование линий связи несколькими компьютерами сети.

Рассмотрим возможности организации совместного использования линий связи. В вычислительных сетях используют как индивидуальные линии связи между компьютерами, так и разделяемые (shared).

Разделяемые линии - это по сути одна линия связи, которая попеременно используется несколькими компьютерами (еще говорят среда разделяемых линий связи - shared media).

Комплекс проблем, связанных с совместным использованием линий связи, касается как чисто электрических проблем (нужно обеспечить нужное качество сигналов при подключении к одному и тому же проводу нескольких приемников и передатчиков), так и чисто логических (нужно как-то разделить во времени доступ к этим линиям, чтобы не возникло неразберихи при организации передач).

Классический пример сетей с разделяемыми линиями связи - сети с топологией общая шина, в которых один кабель совместно используется всеми компьютерами сети. Как вы понимаете, в принципе ни один из компьютеров сети в принципе не может индивидуально, независимо от всех других компьютеров сети, использовать кабель. Поскольку при одновременной передаче данных одновременно несколькими узлами как раз и возникнет полная неразбериха, сигналы будут смешиваться и естественно искажаться.

В топологиях кольцо или звезда в принципе могут компьютеры автономно использовать линии связи, но эти кабели часто все-таки являются разделяемыми для всех компьютеров сети. Например, для кольца закон таков: только один компьютер кольца имеет право в данный момент времени отправлять по кольцу пакет информации другим компьютерам.

Применение разделяемых линий в сети приносят очень много проблем. Во-первых, линии связи имеют не маленькую протяженность и соответственно значительное время распространения сигнала в линии, и мало того, это время может быть различным для различных пар компьютеров. Только по этой причине уже возникает не маловажная проблема согласования доступа к линии связи, на которую нужно будет потратить много времени, а ведь все хотят видеть свою сеть как можно производительней без потерь времени на организацию доступа к линии, всем пользователям сети хочется получить свои данные как можно быстрее.

Но, какими бы не казались бы сложными эти проблемы, разделяемые линии связи очень часто используют в локальных сетях. Хотя в последнее время начали немного отказываться от них, поскольку все-таки за такое удешевление сети (экономия на сетевом кабеле) приходится расплачиваться потерями производительности сети.

Понятно, что сеть с разделяемой средой всегда будет работать медленнее, чем аналогичная сеть с индивидуальными линиями связи. Ведь в этом случае пропускная способность одной линии связи будет полностью в распоряжении одного компьютера, а при совместном использовании линии связи она делится на все компьютеры сети.

Если используется индивидуальные линии связи в полносвязных топологиях, то, как мы уже говорили, все конечные узлы должны иметь по одному порту на каждую линию связи. В топологии звезда все организовано более цивилизовано - все конечные узлы сети могут подключаться индивидуальными линиями связи к специальному устройству - коммутатору.

2.7  Адресация компьютеров в КС

Еще одной проблемой, которую нужно учитывать при объединении более двух компьютеров, является проблема их адресации.

К адресу компьютера сети и схеме его назначения можно предъявить несколько требований:

-  Адрес должен уникально идентифицировать компьютер в сети любого масштаба.

-  Схема назначения адресов должна сводить к минимуму ручной труд администратора и вероятность дублирования адресов.

-  Адрес должен иметь иерархическую структуру, удобную для построения больших сетей.

-  Адрес должен быть удобен для пользователей сети, а это значит, что он должен состоять из символов

-  Адрес должен быть по возможности компактным, чтобы не перегружать память коммуникационной аппаратуры

Следует заметить, эти требования противоречат друг другу, например, например, адрес, который имеет иерархическую структуру, скорее всего, будет менее компактным, чем неиерархический (такой адрес часто называют "плоским", то есть не имеющим структуры). Символьный же адрес, скорее всего, потребует больше памяти, чем адрес-число.

По этому вполне очевидно, что одна схема адресация не сможет рационально выполнить все эти требования. Именно поэтому на практике обычно используется сразу несколько схем адресации, так что компьютер одновременно может иметь несколько адресов-имен.

Очень удобно, потому как каждый соответствующего вида адрес компьютер может использовать в той ситуации, когда ему наиболее удобно.

Рассмотрим наиболее распространенные схемы адресации компьютеров в сети.

1. Аппаратные (hardware) адреса.

Эти адреса предназначены для сети небольшого или среднего размера, поэтому они не имеют иерархической структуры. Типичным представителем адреса такого типа является адрес сетевого адаптера. Такой адрес обычно используется только аппаратурой, поэтому его стараются сделать по возможности компактным и записывают в виде двоичного или шестнадцатеричного значения, например 0081005е24а8.

Аппаратные адреса не задаются вручную, они "вшиваются" в аппаратуру фирмой изготовителем, или могут генерироваться случайно при каждом запуске оборудования, при таком способе уникальность адреса в пределах сети обеспечивается также оборудованием

К недостаткам аппаратных адресов можно отнести. Во-первых, абсолютное отсутствие какой-либо иерархии. А во-вторых, если вы захотите поменять сетевой адаптер, то должны помнить, что адрес компьютера тоже изменится, а если вы установите несколько сетевых адаптеров, то у компьютера появится несколько адресов, а это очень неудобно для пользователей сети.

2. Символьные адреса или имена

Такие адреса необходимы для лучшего запоминания людьми, поэтому они должны нести какой-то смысл. Символьные адреса легко использовать как в небольших, так и крупных сетях. Если это большая сеть, то символьное имя может иметь сложную иерархическую структуру. Например, www. ospu. адрес говорит о том, что данный компьютер поддерживает веб-сервер Одесского национального политехнического университета, который расположен в городе Одесса в Украине.

3. Числовые составные адреса

Символьные адреса конечно удобны для людей, но их использование несет много проблем в сеть. Во-первых, символьные имена могут иметь большую длину. Во-вторых, символьные имена можно менять, тогда когда захочется, такое непостоянство и большая длина имени существенно затруднит передачу их по сети. Поэтому в большинстве случаях в больших сетях для определения адресов узлов используют числовые составные адреса фиксированного и компактного форматов.

Например, такими являются ІР - и ІРХ-адреса Они имеют двухуровневую иерархию. Т. е. сам адрес делится на старшую часть - номер сети, и младшую - номер узла. Такое деление позволяет передавать сообщения между сетями только на основании номера сети, а номер узла используется только после доставки сообщения в нужную сеть.

В последнее время, чтобы сделать маршрутизацию в крупных сетях более эффективной, придумали более сложные варианты числовой адресации. Эти варианты позволяют иметь в адресе три и более составляющих (это особенно используется в работе сети Internet)

В современных сетях для адресации узлов применяются, как правило, одновременно все три схемы. Пользователи придумывают со своей стороны символьные имена, которые автоматически заменяются в сообщениях, которые передаются по сети, на числовые адреса. Эти сообщения передаются именно с помощью этих числовых номеров, а после доставки сообщения в пункт назначения вместо числового номера используется уже аппаратный адрес компьютера.

Сегодня такая схема характерна даже для небольших автономных сетей, где, казалось бы, она и не нужна, - но это все равно делают лишь для того, чтобы при включении этой сети в большую сеть не нужно было менять состав операционной системы.

Явной проблемой такой схемы является обеспечение точного соответствия между адресами различного типа. Этой проблемой занимается служба разрешения имен. С помощью этой службы проблема решается как полностью централизованными, так и распределенными средствами.

Если выбрать централизованный подход, то нужно выделить в сети один компьютер. Этот компьютер называют сервер имен, на нем хранится таблица соответствия друг другу имен различных типов, например символьных имен и числовых номеров. Все остальные компьютеры обращаются к этому серверу имен, чтобы по символьному имени найти числовой номер компьютера, с которым они хотят обменяться данными.

Если же использовать распределенный подход, то тут каждый компьютер сам решает задачу установления соответствия между именами. Например, если пользователь указал для узла назначения числовой номер, то перед началом передачи данных компьютер-отправитель посылает всем компьютерам сети сообщение (широковещательное) с просьбой опознать это числовое имя. Все компьютеры, получают это сообщение, сравнивают заданный номер со своим собственным. И если какой-то компьютер обнаружил совпадение, то он посылает ответ, содержащий его аппаратный адрес, и только после этого осуществляется отправка сообщений по локальной сети.

С одной стороны распределенный подход хорош тем, что не требует выделять специальный компьютер, который к тому же часто требует ручного задания таблицы соответствия имен. Но, с другой стороны, он требует широковещательных сообщений, а такие сообщения перегружают сеть, так как они требуют обязательной обработки всеми узлами, а не только узлом назначения. Поэтому распределенный подход используется только в небольших локальных сетях. В крупных сетях всегда стараются использовать централизованный подход.

Наиболее известной службой централизованного разрешения имен является служба Domain Name System (DNS) сети Internet.

2.8  Структуризация, как средство построения больших сетей.

Как мы уже отметили выше, для небольших сетей (10-30 компьютеров) чаще всего используется одна из типовых топологий - общая шина, кольцо, звезда. Все эти топологии обладают свойством однородности, то есть все компьютеры в такой сети имеют одинаковые права доступа к другим компьютерам. Такая однородность структуры делает простой процедуру наращивания числа компьютеров, облегчает обслуживание и эксплуатацию сети. Но не все так гладко, как кажется. Как только эта сеть начинает разрастаться до масштабов больших сетей, однородная структура связей превращается из преимущества в недостаток.

Сети с однородной структурой имеют несколько очень не маловажных ограничений:

-  на длину связи между узлами;

-  на количество узлов в сети;

-  на интенсивность трафика (потока сообщений), порождаемого узлами сети.

Для снятия этих ограничений начали использовать специальные методы структуризации сети и специальное структурообразующее оборудование - повторители, концентраторы, мосты, коммутаторы, маршрутизаторы.

Оборудование такого рода также называют коммуникационным, имея в виду, что с помощью него отдельные сегменты (участки, фрагменты) сети взаимодействуют между собой.

Простейшее из коммуникационных устройств - повторитель (repeator). Повторитель физически соединяет различные сегменты кабеля локальной сети. И делается это с целью увеличения общей длины сети.

Рис.Пример использования повторителя.

Повторитель передает сигналы, приходящие из одного сегмента сети, в другие ее сегменты. Повторитель позволяет преодолеть ограничения на длину линий связи за счет улучшения качества передаваемого сигнала (восстановления его мощности и амплитуды, улучшения фронтов и т. п.).
