ОТРАСЛЕВОЙ СТАНДАРТ

________________________________________________

Приспособления для принудительного центрирования

геодезических приборов.

Типы, основные параметры и технические требования

________________________________________________________

Дата введения 1.07.1998 г.

1 Область применения

Настоящий стандарт распространяется на приспособления для принудительного центрирования геодезических приборов в рабочем положении и определяет их основные параметры и требования к ним.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие нормативные документы:

ГОСТ 1050-88 Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия.

ГОСТ 2060-90 Прутки латунные. Технические условия. ГОСТ 2789-73 Шероховатость поверхности. Параметры, характеристики и обозначения. ГОСТ 9.301-86 ЕСЗКС Покрытия металлические и неметаллические неорганические. Общие требования. ГОСТ 9.303-84 ЕСЗКС Покрытия металлические и неметаллические неорганические. Общие требования к выбору.

ГОСТ 9.014-78 Временная противокоррозийная защита изделий. Общие требования. ГОСТ 8724-81 Резьба метрическая. Диаметры и шаги. ИСО 263-73 Резьба, дюймовая ИСО для винтов, болтов и гаек (диаметры от 0,06 до 6 дюймов). ГКИНП Правила закладки центров и реперов на пунктах геодезической и нивелирной сети СССР

РТМ 68-8.20-93 Полигоны геодезические. Общие технические требования (с измен. № 1).

3 Типы. Основные параметры и размеры

3.1 Устанавливается три типа приспособлений для принудительного центрирования геодезических приборов:

1)  с диаметром столика 260 мм и центрировочным элементом в виде втулки (ПЦ-260);

2)  с диаметром столика 200 мм и центрировочным элементом в виде станового винта, соединенного со столиком с помощью фланца (ПЦ-200/1);

3)  с диаметром столика 200 мм и центрировочным элементом в виде станового винта, соединенного со столиком с помощью резьбы (ПЦ-200/2).

Допускается изготовление квадратных столиков со стороной квадрата, равной указанному диаметру окружности круглого столика.

3.2 Основные параметры и размеры должны соответствовать указанным в таблице 1 и на чертежах (приложения А, Б, В).

Таблица 1

ПЦ-260

ПЦ-200/1

ПЦ-200/2

Диаметр столика, мм

Толщина столика, мм

Центрирующий элемент


Тип крепления к столику

Допустимая погрешность центрирования, мм

Масса, кг

260

20

втулка и вкла­дыш с целиком или становым винтом

постоян.

0,04


10,5

200

20

двухсторонний фланцевый становой винт

съемное фланцевое

0,2


7

200

20

два раздельных становых винта


съемное резьбовое

0,2


7

3.3  Приспособление для принудительного центрирования должно быть конструктивной составной частью центра пункта геодезической сети.

3.4  Преимущественные области применения приспособления для принудительного центрирования геодезических приборов указаны в справочном приложении Г.

3.5  Пример условного обозначения приспособления для принудительного центрирования с номинальным радиусом столика г = 260 мм:

ПЦ-260 ОСТ

4 Технические требования

4.1 Приспособления для принудительного центрирования геодезических приборов должны изготовляться в соответствии с требованиями настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.

4.2  Отдельные детали приспособлений для центрирования - столик, втулка, вкладыши для целика и станового винта должны изготовляться из стали марки 45 ГОСТ 1050 (Приложения А, Б, В). Целик и становой винт должны изготовляться из латуни по ГОСТ 2060.

4.3  Твердость материала со стороны рабочих поверхностей А (рис. А.2; А. З; А.4) втулки, вкладышей целика и станового винта должна быть HRC;

шероховатость рабочих поверхностей втулки, вкладышей целика и станового винта должна соответствовать параметру Ra 0,025 по ГОСТ 2789.

4.4  Допуск на разность диаметров рабочих поверхностей А втулки и вкладышей целика и станового винта должен быть не более 0,04мм.

4.5  Верхний торец целика и станового винта должен оканчиваться сферой радиусом 13 мм +0,5 мм.

На сферической поверхности должно гравироваться перекрестие со штрихами длиной 10 +0,3 мм, шири­ной штриха не более 0,2мм.

4.6  Биение перекрестия относительно оси цилиндрической поверхности вкладыша диаметром 25,4 мм и средних диаметров резьбы становых винтов должно быть не более 0,03мм.

4.7  Шаг резьбы для закрепления целика и оси станового винта во вкладыше должен быть 0,75 мм.

4.8 Становые винты должны быть изготовлены двух типов: с метрической резьбой Ml6x1,5 и дюймовой резьбой 5/8" в соответствии со стандартом ИСО 263.

Для закрепления геодезических приборов количество витков должно быть не менее четырех.

4.9 Становой винт центрировочного приспособления ПЦ-200/1 двухсторонний. Допуск на разность диаметров между цилиндрической поверхностью фланца станового винта и отверстием столика должен быть не более 0,05мм. Приложение Б, рисунки Б.1, Б.2.

4.10 Для центрировочного приспособления ПЦ-200/2 отверстие в столике для закрепления становых винтов должно иметь резьбу Ml6x1,5.

4.11 Становые винты для ПЦ-200/2 должны быть изготовлены с метрической резьбой Ml6x1,5 и с резьбой двух видов - метрической Ml6x1,5 и дюймовой 5/8" на одной цилиндрической поверхности.

4.12 Противокоррозийная защита поверхностей столиков, втулок и вкладышей (кроме поверхности А, приложение А, рисунки А.2, А. З, А.4), целиков и становых винтов обеспечивается хромированием в соответствии с ГОСТ 9.301 и ГОСТ 9.303.

4.13  Для предохранения от механических повреждений и климатического влияния закладной элемент - столик должен быть закрыт металлической крышкой.

4.14 Приспособления для принудительного центрирования должны сохранять работоспособность в диапазоне температур от минус 10 до +50°С

4.15 Срок службы приспособлений для принудительного центрирования геодезических приборов должен быть не менее 10 лет при условии проведения ежегодных профилактических мероприятий.

5 Правила эксплуатации

5.1 Закладная деталь – столик приспособления для принудительного центрирования геодезических приборов в рабочем положении закрепляется в верхнем торце центра пункта.

5.2 Горизонтальность столика при сооружении пункта обеспечивается с помощью брускового уровня с ценой деления 10" или квадранта КО-10.

5.3  Целики и становые винты в нерабочее время должны храниться в подразделении, отвечающем за сохранность и эксплуатацию пунктов.

5.4  Все части приспособлений для принудительного центрирования должны быть подвергнуты консервации по ГОСТ 9.014 с заменой консерванта по истечении года.

Приложение А

Приспособление для центрирования ПЦ-260

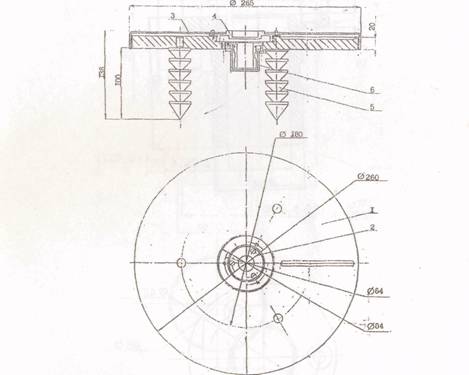

1 - столик; 2-втулка; 3-крышка столика (на виде сверху крышка снята);

4-деталь крепления крышки; 5-деталь крепления столика;

6-предохранигельный кожух втулки.

1

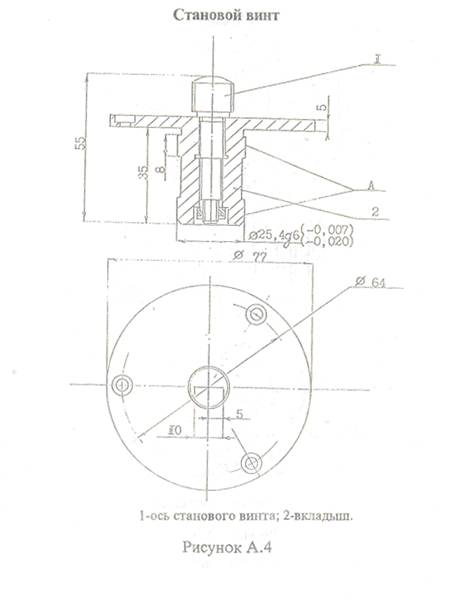

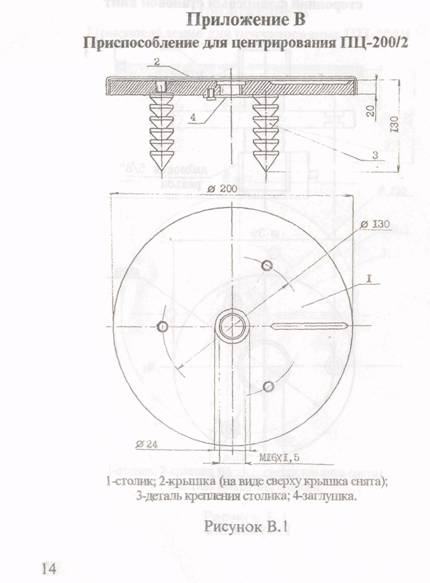

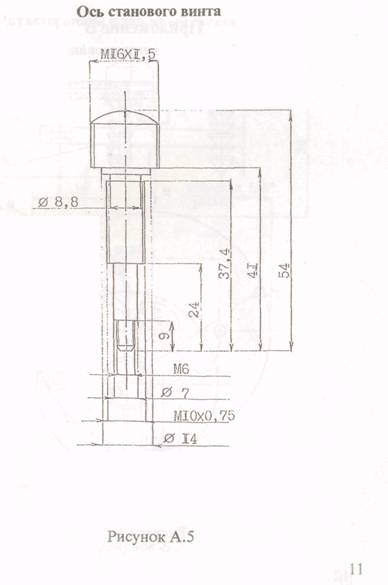

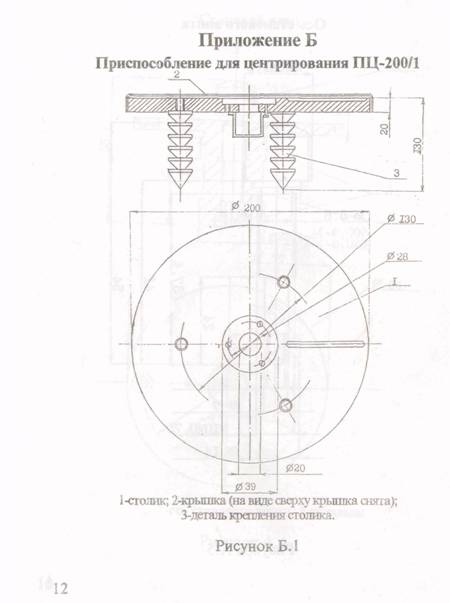

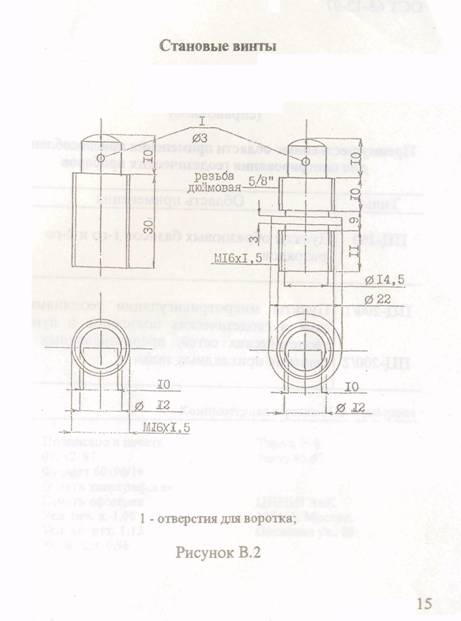

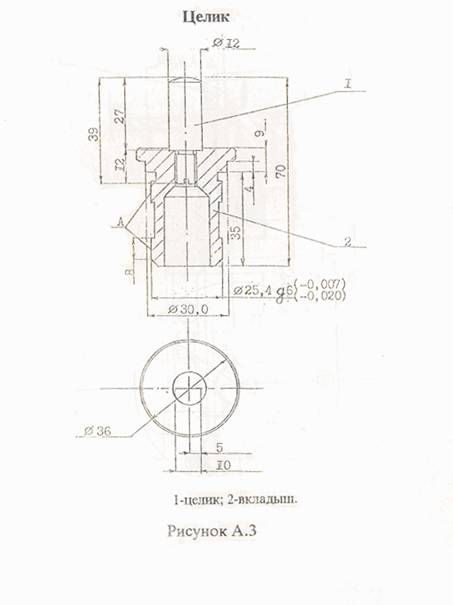

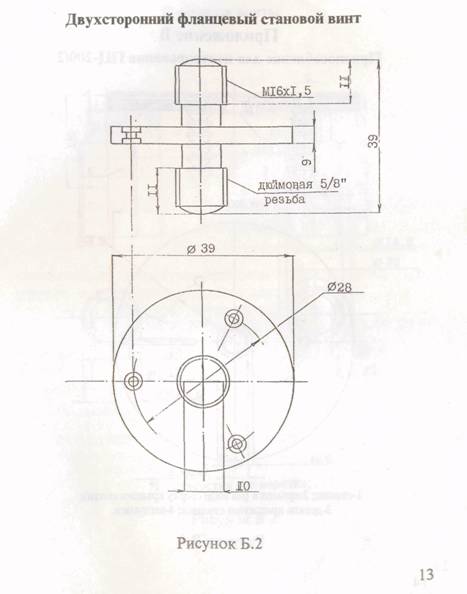

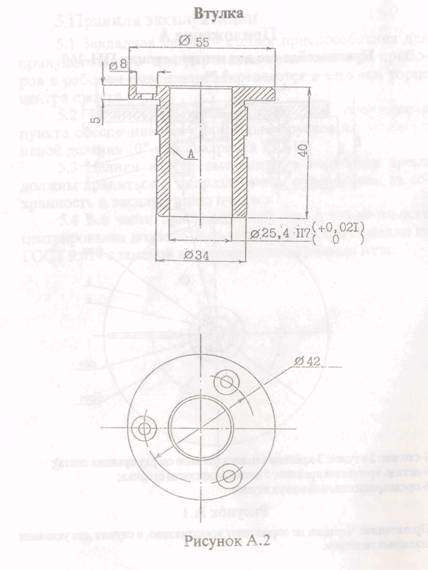

Примечание: Чертежи не определяют конструкцию, а служат для указания основных размеров.














Приложение Г

(справочное)

Преимущественные области применения приспособлений для центрирования геодезических приборов

Типы

Область применения

ПЦ -260

Пункт образцовых базисов 1-го и 2-го разрядов

ПЦ-200/1

ПЦ-200/2

Пункт микротриангуляции геодинамических и геодезических полигонов и пункты геодезических сетей, предназначенных для решения прикладных задач
