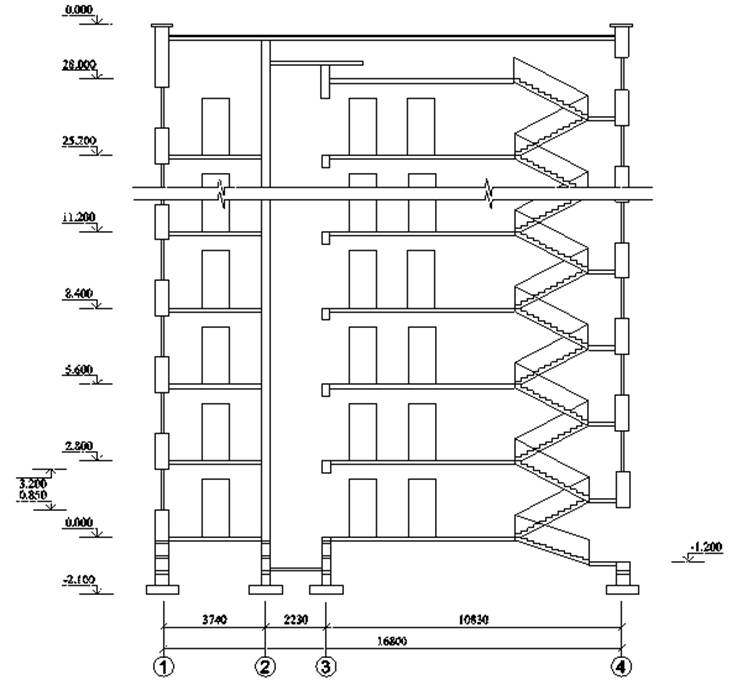

Разрез в осях 1-4

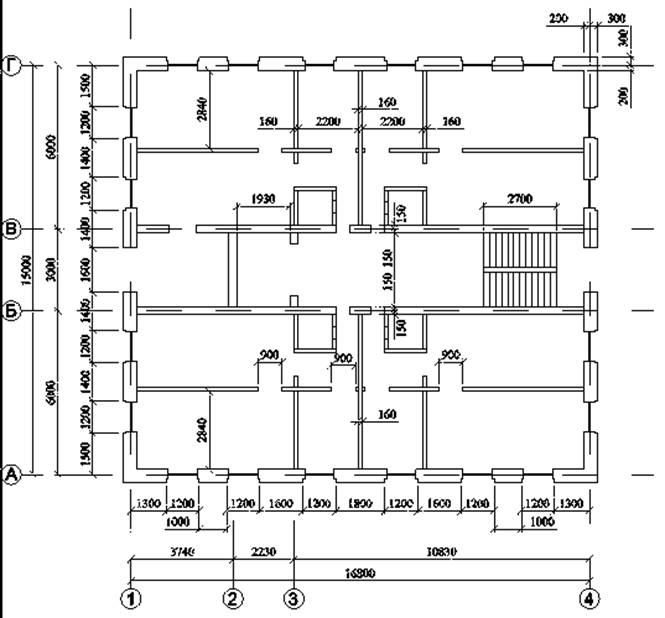

План типового этажа

Конструкции

1. Простеночные блоки наружных стен:

2180х 990х 500мм, вес= 1,9т.;

2180х 1590х 500мм, вес= 3,2т.;

2180х 1790х 500мм, вес= 3,5т.;

2180х 1400х 500мм, вес= 3,0т.

2. Перемычечные блоки:

580х 3180х 500мм, вес= 1,66т.;

580х 2780х 500мм, вес= 1,45т.;

580х 2380х 500мм, вес= 1,24т.

3. Подоконные блоки:

840х 1190х 500мм, вес= 0,9т.;

840х 1600х 500мм, вес= 2,2т.

4. Блоки внутренних стен:

- вертикальные блоки

2180х 1190х 300мм, вес= 1,4т.;

2180х 1590х 300мм, вес= 1,9т.;

2180х 2390х 300мм, вес= 2,8т.;

- поясные блоки

340х 1190х 300мм, вес= 0,2т.;

340х 1590х 300мм, вес= 0,3т.;

340х 2390х 300мм, вес= 0,44т.

5. Фундаментные стеновые блоки:

580х 780х 600мм, вес= 0,54т.;

580х 2380х 600мм, вес= 1,65т.

Блоки подушки:

300х 1200х 780мм, вес= 0,7т.;

6. Плиты перекрытий:

6000х 2400х 220мм, вес= 4,0т.;

3000х 2400х 220мм, вес= 2,0т.

7. Лестничные марш, вес= 3,0т;

Лестничная площадка:

1200х 1500х 150мм, вес= 0,8т.

8. Элемент лифтовой шахты,

вес= 3,24т.

9. Карнизные блоки:

580х 990х 500мм, вес= 0,52т.

ВАРИАНТ 14

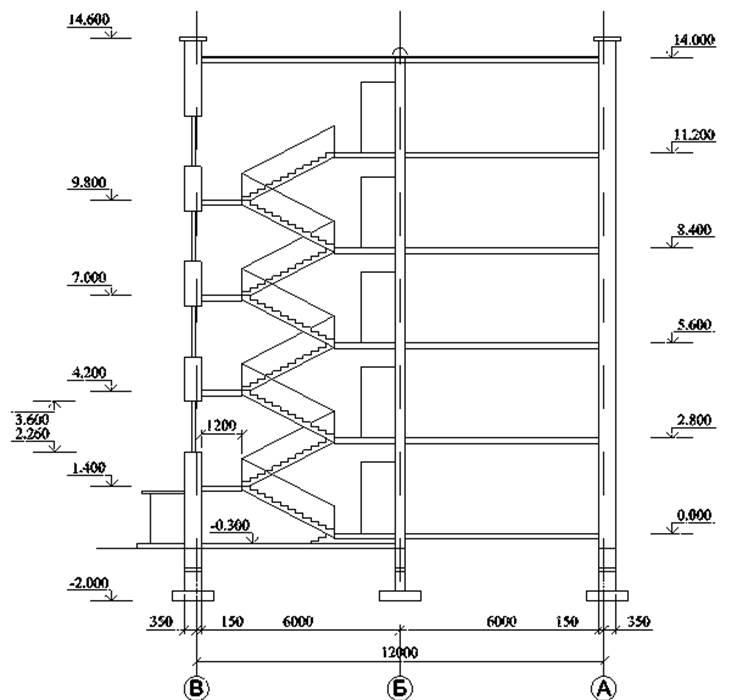

Разрез 1-1

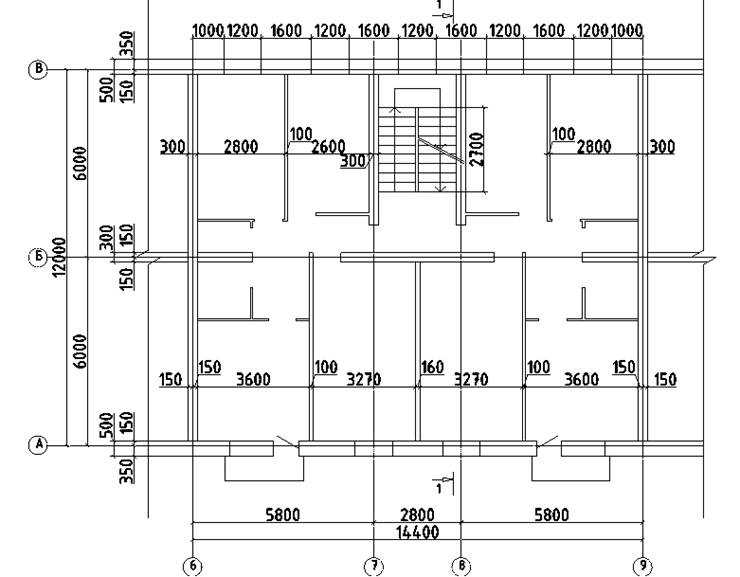

План типовой секции

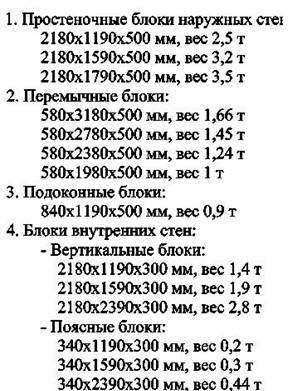

Конструкции

1. Простеночные блоки наружных стен:

2180х 1190х 500мм, вес= 2,3т.;

2180х 1590х 500мм, вес= 3,2т.;

2180х 1790х 500мм, вес= 3,5т.

2. Перемычечные блоки:

580х 3180х 500мм, вес= 1,66т.;

580х 2780х 500мм, вес= 1,45т.;

580х 2380х 500мм, вес= 1,24т.

3. Подоконные блоки:

840х 1190х 500мм, вес= 0,9т.

4. Блоки внутренних стен:

- вертикальные блоки

2180х 1190х 300мм, вес= 1,4т.;

2180х 1590х 300мм, вес= 1,9т.;

2180х 2390х 300мм, вес= 2,8т.;

- поясные блоки

340х 1190х 300мм, вес= 0,2т.;

340х 1590х 300мм, вес= 0,3т.;

340х 2390х 300мм, вес= 0,44т.

5. Фундаментные стеновые блоки:

580х 780х 500мм, вес= 0,45т.;

580х 2380х 500мм, вес= 1,4т.

Блоки подушки:

300х 1200х 780мм, вес= 0,7т.;

300х 1200х 2400мм, вес= 2,16т.

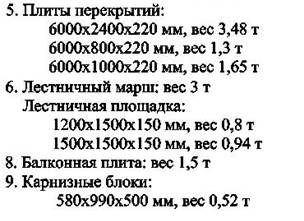

6. Плиты перекрытий:

6000х 2400х 220мм, вес= 3,48т.;

6000х 800х 220мм, вес= 1,3т.;

6000х 1000х 220мм, вес= 1,65т.

7. Лестничные марш, вес= 3,0т;

Лестничная площадка:

1200х 1500х 150мм, вес= 0,8т.

8. Балконная плита,

вес= 1,5т.

9. Карнизные блоки:

580х 990х 500мм, вес= 0,52т.

Вариант 15

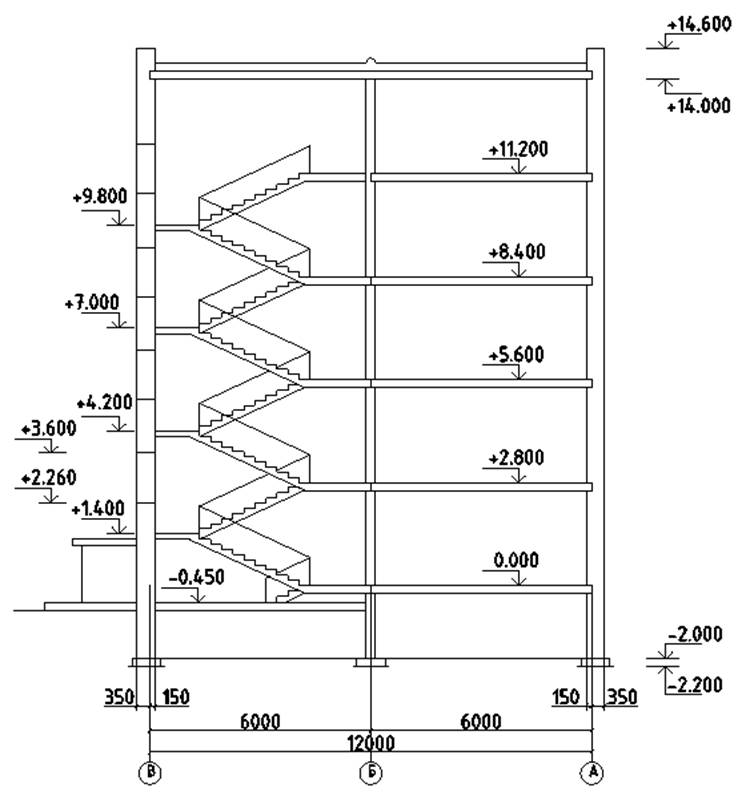

Разрез 1-1

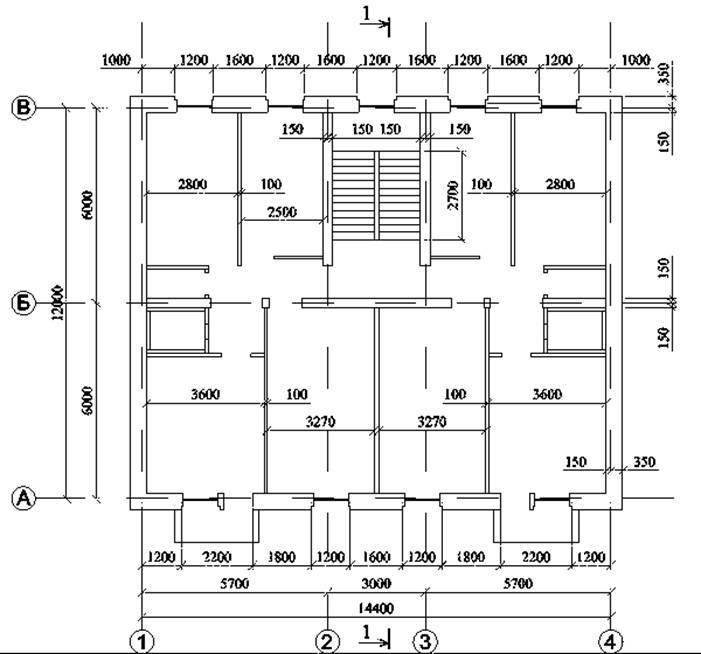

План типовой секции (10 секций)

Конструкции

1.  Наружные стеновые панели: 2715×3190×320 мм; вес 2,52т

2.  Внутренние панели: 2825×5000×180 мм; вес 5т

3.  Плиты перекрытий: 3200×1000×120 мм; вес 0,9т

4.  Лестничный марш: 3т

Лестничная площадка: 1200×3200×150 мм; вес 1,44т

Вариант 16

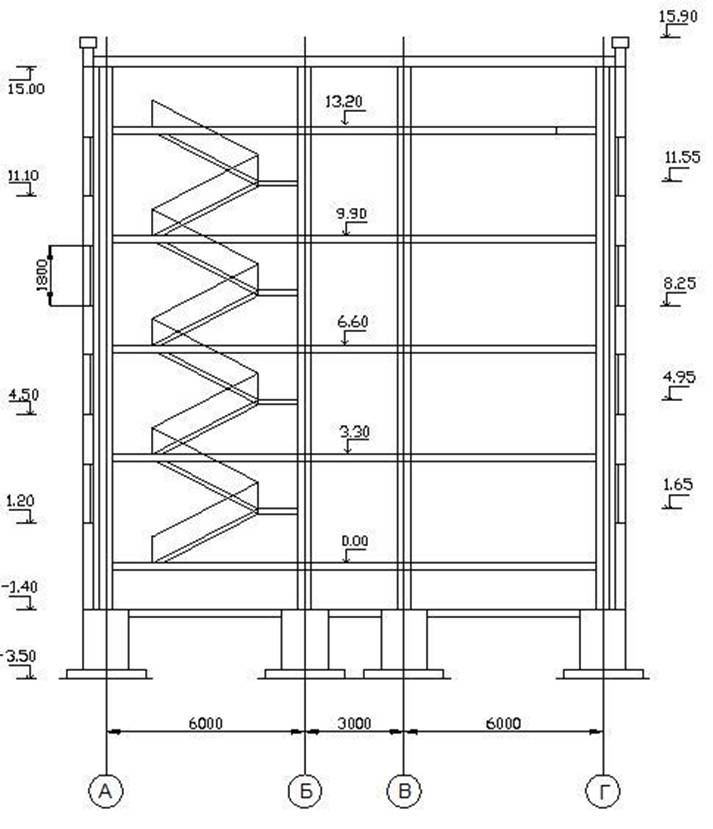

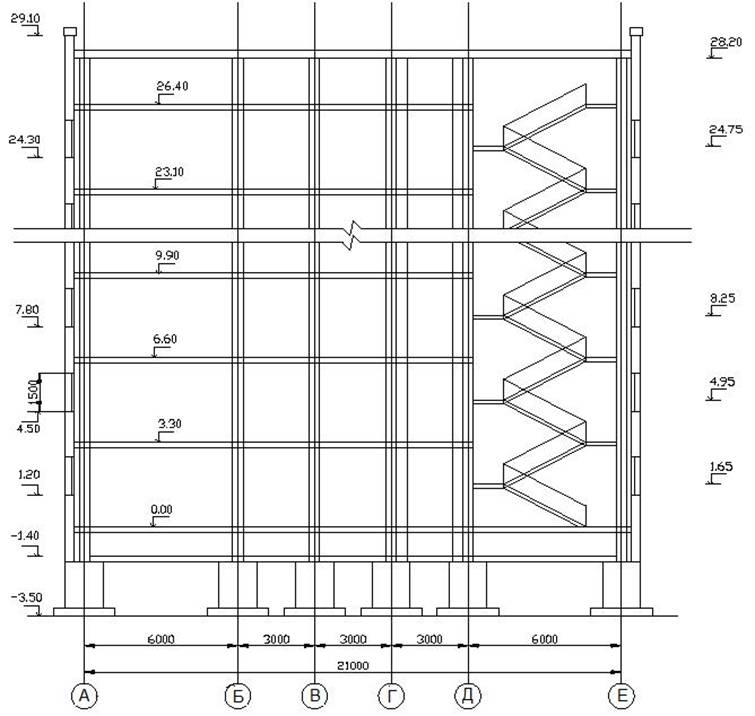

Разрез 1-1

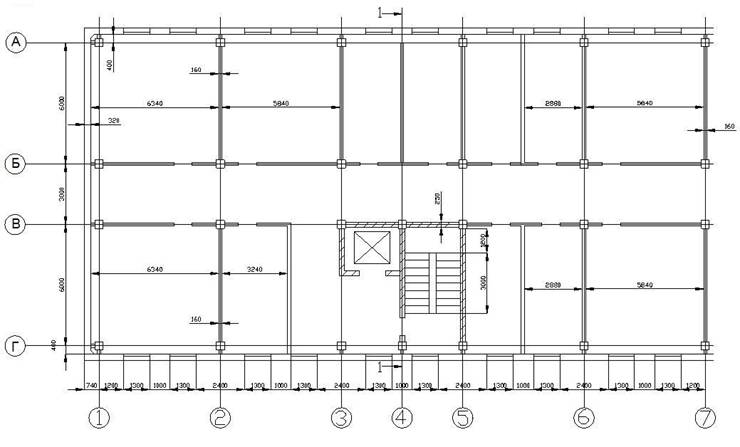

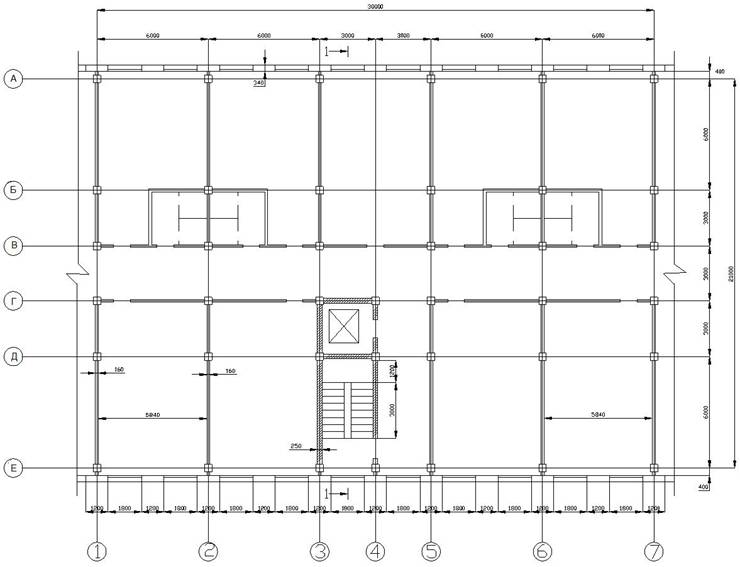

План типового этажа (10 этажей)

Конструкции

1. Фасадные стеновые панели:

1800×6000×340, вес 6,6тн;

1200×6000×340, вес 4,4тн;

1500×6000×340, вес 5,5тн.

2. Простеночные фасадные панели:

1500×1000×340, вес 0,92тн;

1500×1200×340, вес 1,1тн.

3. Угловые стеновые панели: вес 0,7тн

4. Колонны:

400×400×3300, вес 1тн;

400×400×5900, вес 1,88тн;

400×400×4500, вес 1,44тн

5. Ригели расположенные поперек здания, размеры:

300х400х6000,вес 1,44тн;

300×400×3000, вес 1тн.

6. Лестничный марш: вес=3,5тн;

лестничная площадка:

1200×3000×150, вес 1,35тн;

2200×3000×150, вес 2,1тн.

7. Фундаменты стаканного типа:

размер подошвы:2400х2400,

высота: 1800, вес=7,5тн.

8. Фундаментные балки:

200×300×5950, вес 0,7тн.

9. Элементы лифтовых шахт: вес=2,3тн, высота = высоте этажа.

10. Парапетные плиты:

300×3000×500, вес 0,8тн.

11. Плиты перекрытия:

6000×1200×220, вес 1,6тн;

6000×1000×220, вес 1,32тн.

ВАРИАНТ 17

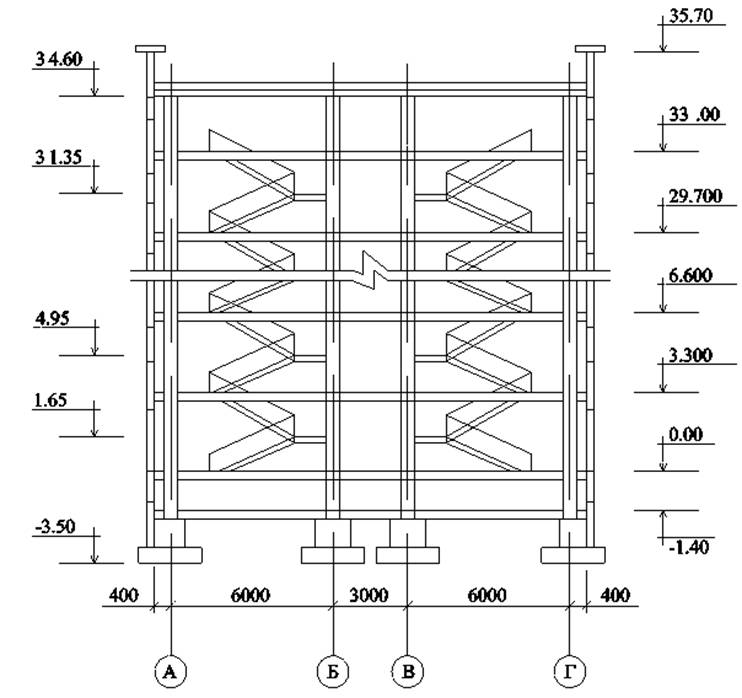

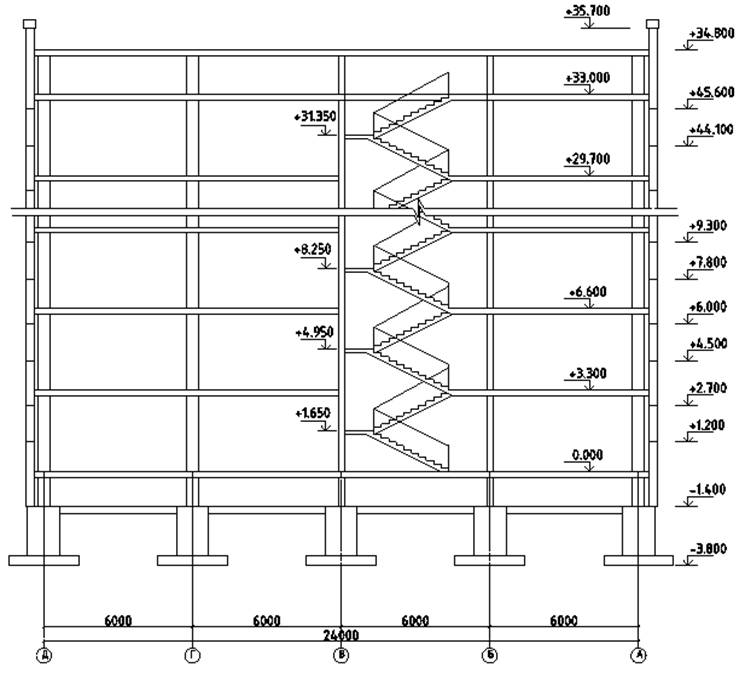

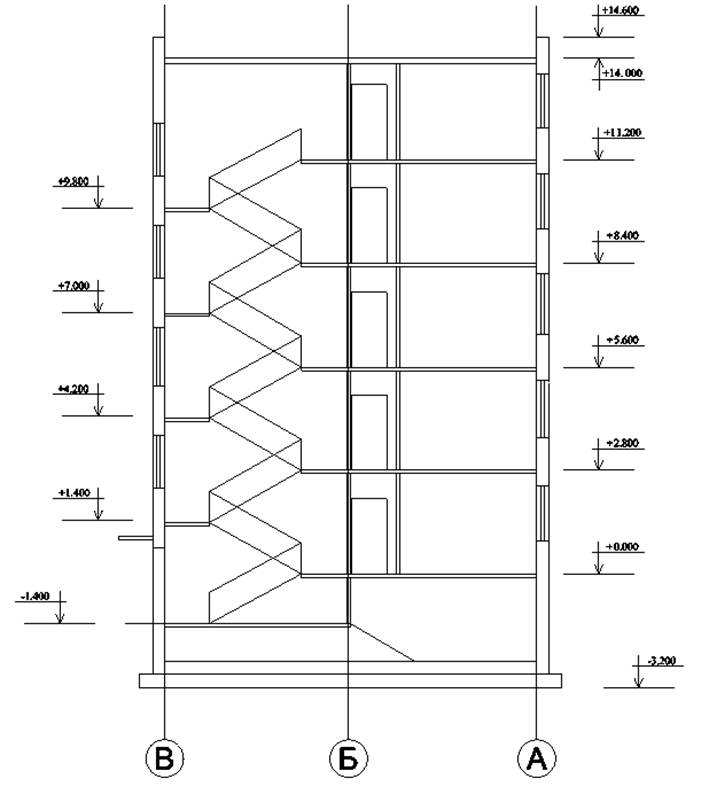

Разрез 1-1

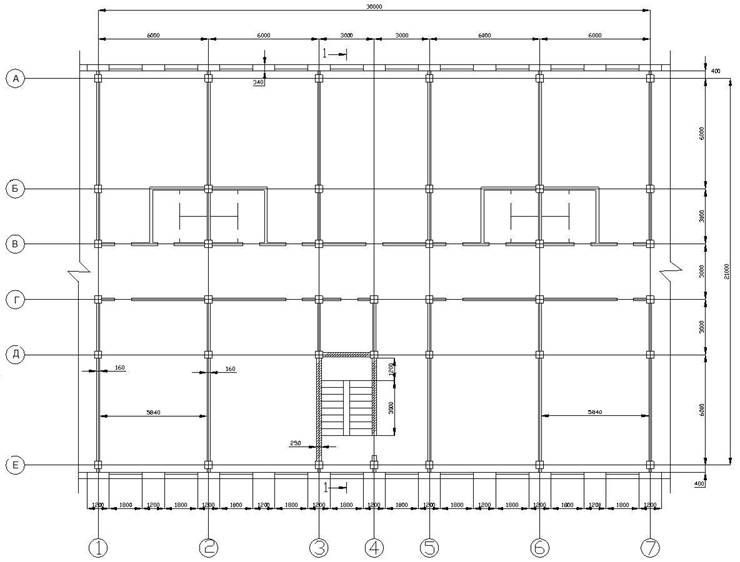

План

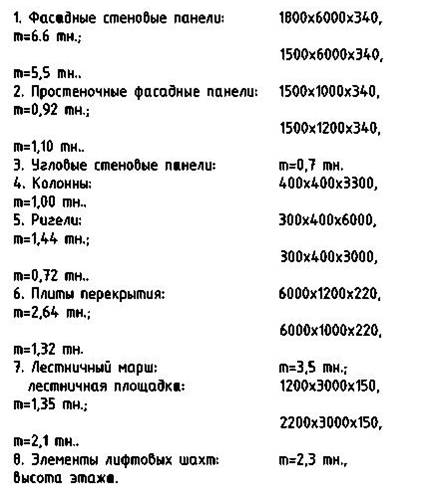

Конструкции

ВАРИАНТ 18

Разрез 1-1

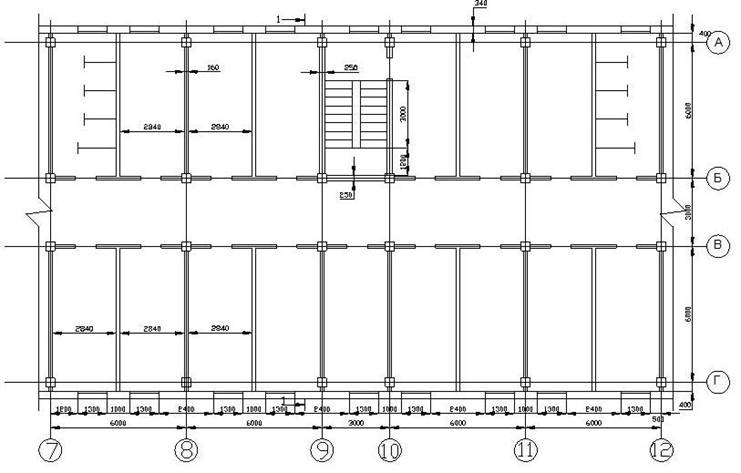

План типового этажа

Конструкции

ВАРИАНТ 19

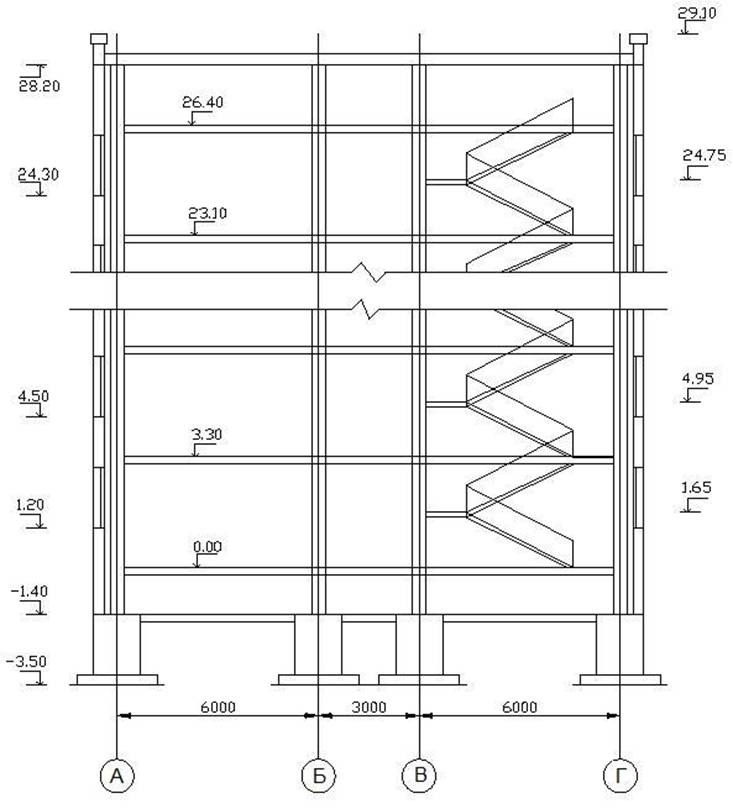

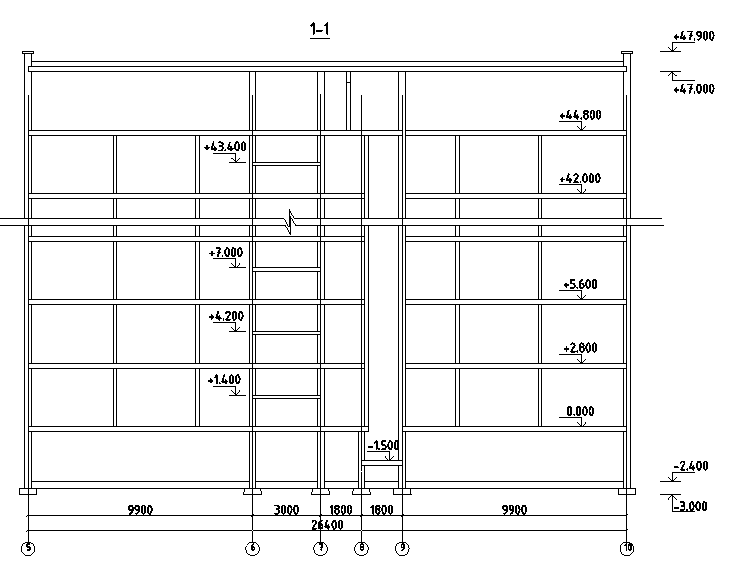

Разрез 1-1

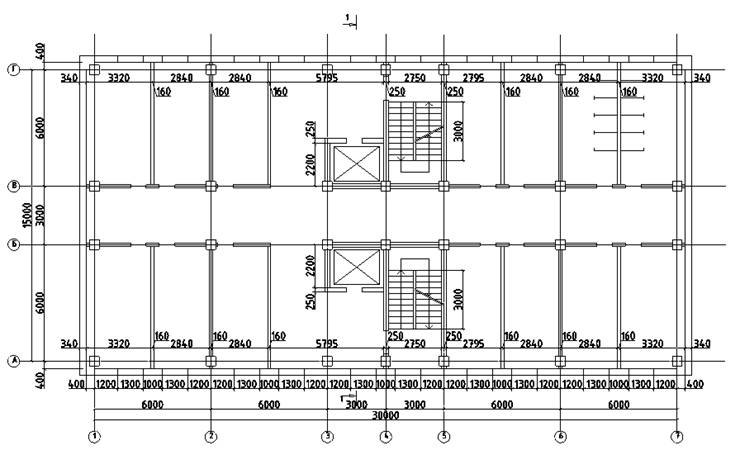

План типовой секции

Конструкции

ВАРИАНТ 20

Разрез 1-1

План типовой секции

Конструкции

ВАРИАНТ 21

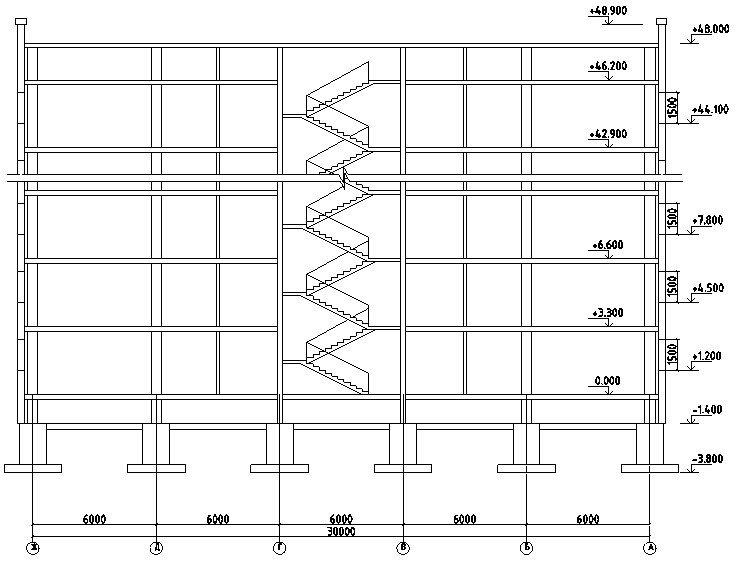

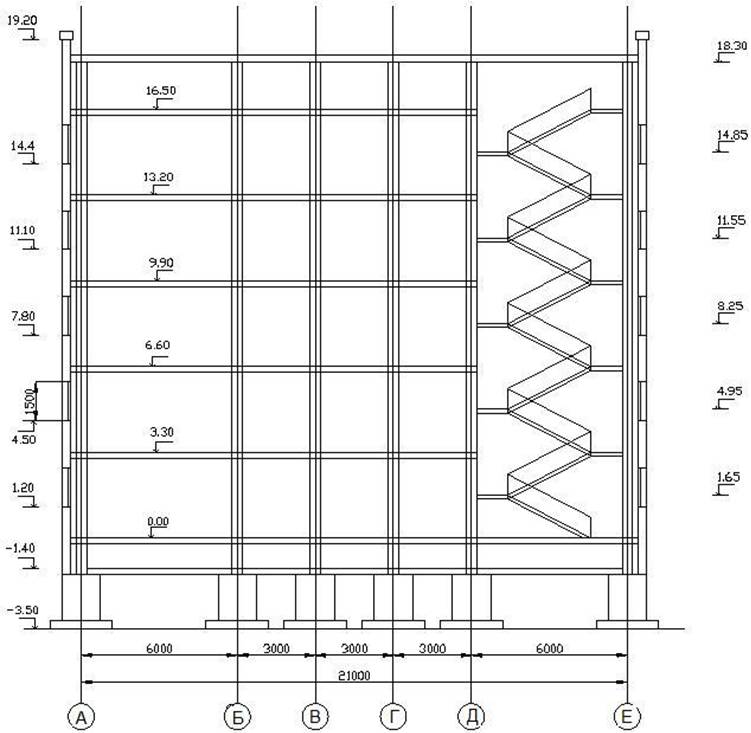

Разрез 1-1

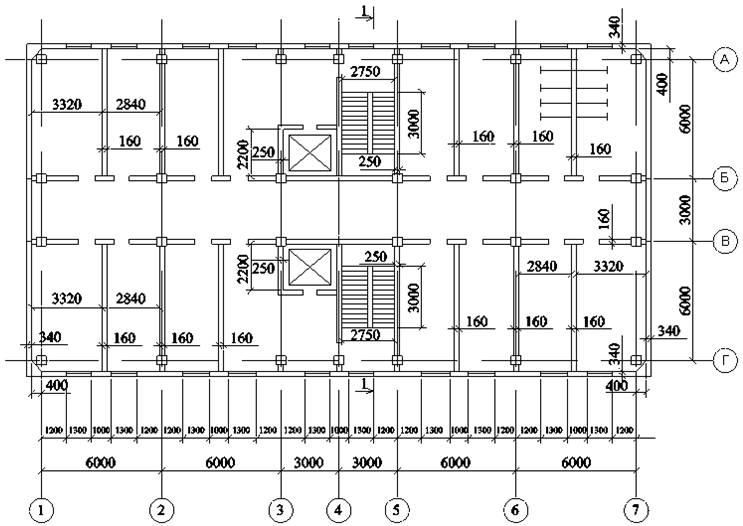

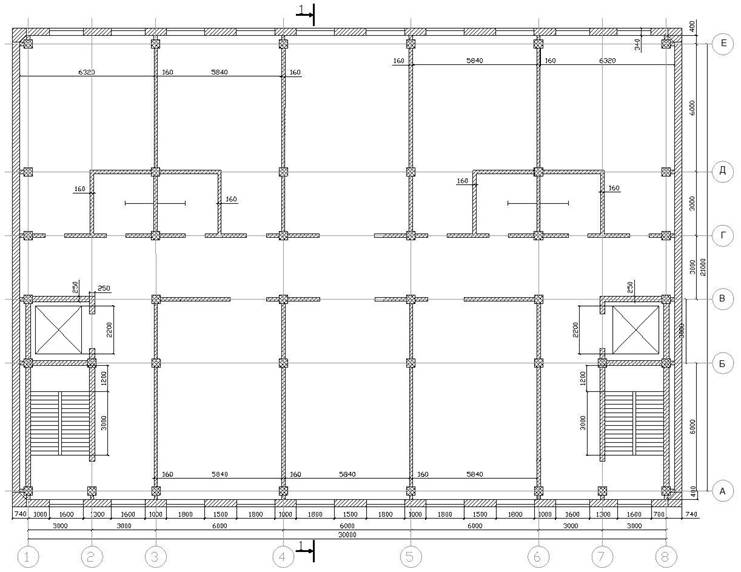

План типового этажа

Конструкции

1. Фасадные стеновые панели:

1800x6000x340мм, вес 6,6 т

1200×6000×340 мм, вес 4,4 т

600×600×340 мм, вес 2,2 т

2. Простенные фасадные панели:

1500×1000×340 мм, вес 0,918 т

1500×1200×340 мм, вес 1,1 т

3. Угловые стеновые панели: вес 0,7 т

4. Колонны:

400×400×3300 мм, вес 1т

400×400×5900 мм, вес 1,88 т

400×400×4500 мм, вес 1,44 т

5. Ригели, расположенные поперек здания:

300×400×6000 мм, вес 1,44 т

6. Лестничный марш: вес 3,5 т

- лестничная площадка:

1200×3300×150 мм, вес 1,35 т

2200×3200×150 мм, вес 2,1 т

7. Элементы лифтовых шахт: вес 2,3 т; высота 2790 мм

8. Парапетные плиты: 300×3000×500 мм, вес 0,8 т

9. Плиты перекрытия: 6000×1200×220 мм, вес 1,6 т

10. Ригели:

300×400×3000 мм, вес 1,44 т

6000×1000×220 мм, вес 1,32 т

ВАРИАНТ 22

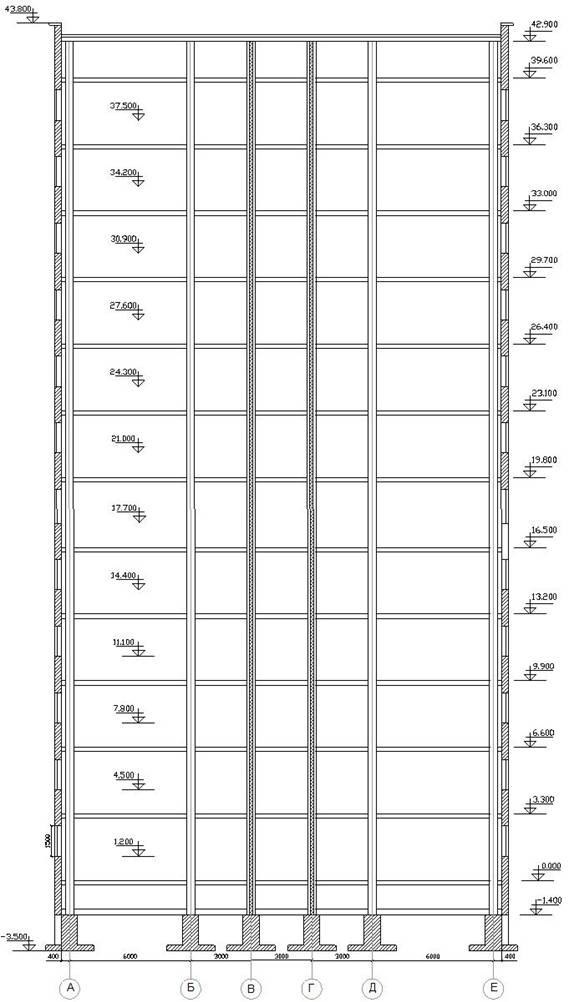

Разрез этажей)

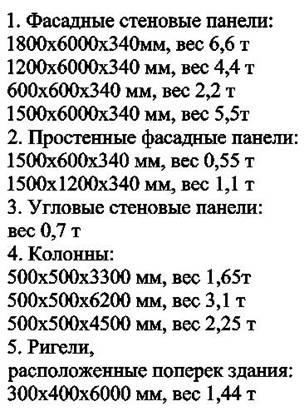

Конструкции

1. Фасадные стеновые панели:

1800×6000×340мм, вес 6,6 т

1200×6000×340 мм, вес 4,4 т

600×600×340 мм, вес 2,2 т

1500×6000×340 мм, вес 5,5т

2. Простенные фасадные панели:

1500×600×340 мм, вес 0,55 т

1500×1200×340 мм, вес 1,1 т

3. Угловые стеновые панели: вес 0,7 т

4. Колонны:

500×500×3300 мм, вес 1,65т

500×500×6200 мм, вес 3,1 т

500×500×4500 мм, вес 2,25 т

5. Ригели, расположенные поперек здания:

300×400×6000 мм, вес 1,44т

6. Лестничный марш: вес 3,5 т

- лестничная площадка:

1200×3000×150 мм, вес 1,2 т

2200×3000×150 мм, вес 1,7 т

7. Парапетные плиты: 300×3000×500 мм, вес 0,8 т

8. Плиты перекрытия:

6000×2000×220 мм, вес 2,64 т

6000×800×220 мм, вес 1т

9. Ригели: 300×400×3000 мм, вес 1,44 т

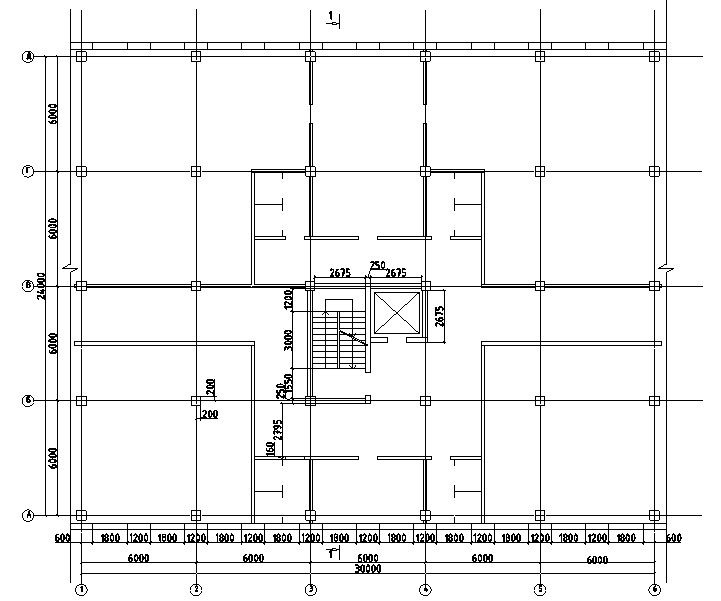

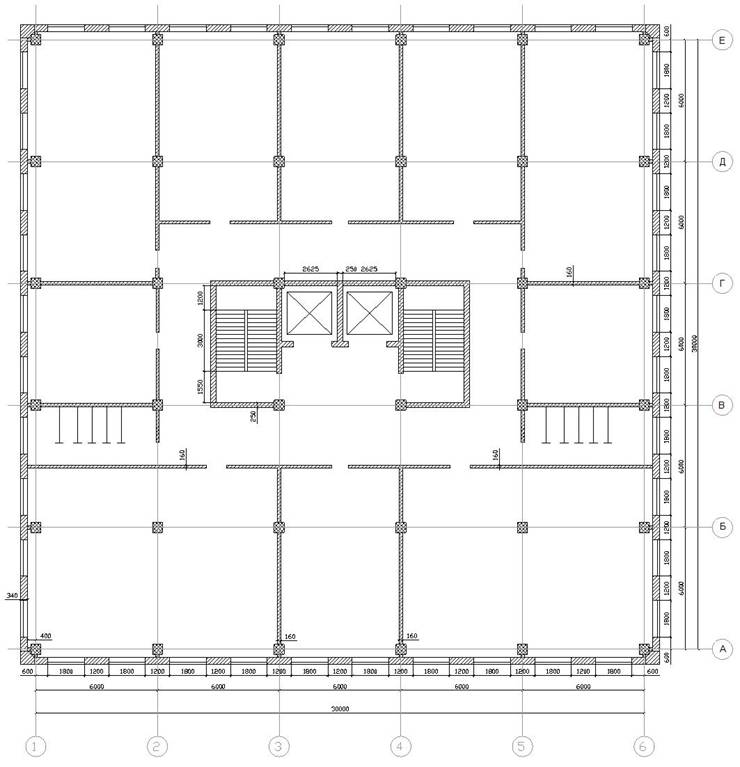

План типового этажа

ВАРИАНТ 23

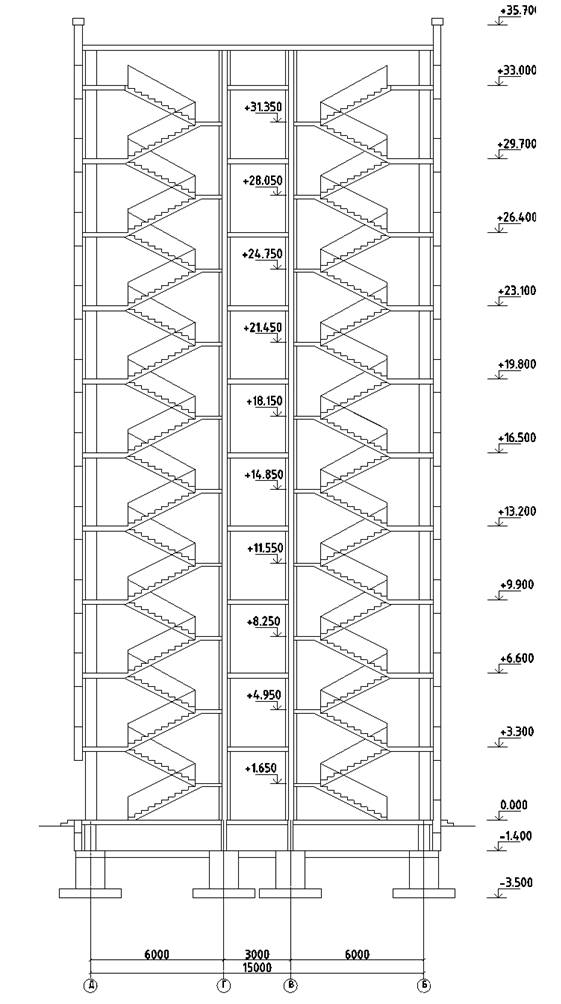

Разрез 1-1

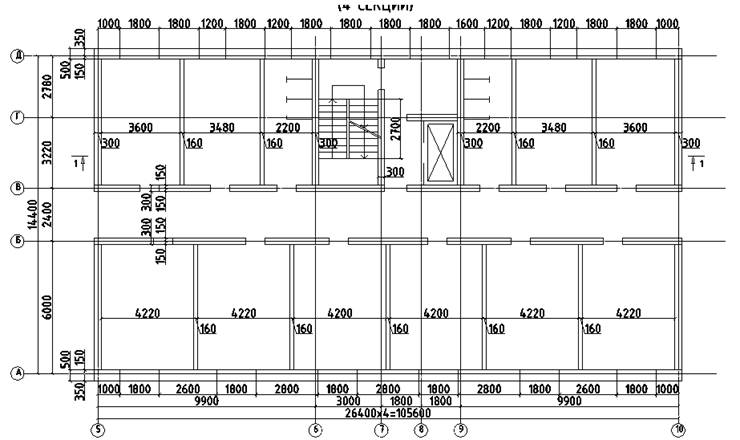

План типовой секции (4 секции, 10 этажей)

Конструкции

ВАРИАНТ 24

Разрез 1-1

План типовой секции (4 секции)

Конструкции

ВАРИАНТ 25

Разрез 1-1

План типовой секции

Конструкции

ВАРИАНТ 26

Разрез 1-1

План типового этажа

Конструкции

Приложение 2.

5.2. Технико-экономические параметры

стреловых кранов

Марка крана

Грузоподъемность, т

Вылет крюка, м

Высота подъема крюка, м

Время работы крана в году, час

Инвентарная расчетная стоимость крана, руб.

Себестоимость работы крана, руб.

1

2

3

4

5

6

7

Автомобильные краны

КС-3571

0,3-10

4-18,7

1,2-20

2526

22150

36,23

КС-3561А

0,4-10

4-20

5-22

2526

17440

36,52

МКА-10М

0,45-10

4-16

5-18

2526

19790

34,50

КС-3562А, В

0,5-10

4-17,55

4-17

2526

20010

35,38

СМК/19

0,8-10

4-16

5,5-16,5

2526

16690

35,48

КС-4561А

0,3-16

3,75-14

4,5-27,3

2526

24900

38,80

КС-4571

0,3-16

3,8-24

1,5-24

2526

28990

41,15

МКА-16

0,5-16

4,1-22

6-25

2526

26540

39,52

Пневмоколесные краны

МКП-16

0,75-16

5-22

6-26

3075

33700

35,30

КС-4361А

3,4-16

3,8-10

5,3-10

3075

27800

44,00

КС-4362

3,4-16

3,8-10

8,5-12,1

3075

27800

45,13

МПК-25

0,5-25

4-20

6,8-30,3

3075

38520

43,80

КС-5363

3,5-25

4,5-13,8

8-14

3075

40700

52,36

МПК-30-5

4-40

5-9,5

7-15

3075

44100

50,92

МПК-30

4-30

5-9,8

7-15,5

3075

44600

51,58

МКТ-40

4,5-40

4,5-15

7,5-15,5

3075

61000

70,15

КС-7362

5-63

5-14

8,1-14,1

3075

89200

65,80

КС-8362

9-100

5,2-18

10-18

3075

183400

129,8

Гусеничные краны

МКГ-16М

4-16

4-16

6-10

3075

30700

35,40

ДЭК-251

4,3-25

4,75-14

7-13,5

3075

28300

47,86

РДК-251

4,7-25

4-12,4

6,4-12

3075

27740

65,80

МГК-25

5,2-25

4-11,9

7-12

3075

31100

37,34

МКГ-256Р

6-25

2,5-13

6-13,5

3075

36600

51-20

СКГ-30

4-30

5-23

4-15

3075

38600

39,50

1

2

3

4

5

6

7

СКГ-30А

4-30

5-14

4-14,9

3075

45900

40,43

МКГ-40

8-40

5-14

9-13,5

3075

59200

64,90

ДЭК-50

14,8-50

6-14

8,4-13,3

3075

69700

68,40

СКГ-40/60

15-63

3,3-10

7,3-11,2

3075

51000

61,65

СКГ-63/100

29-100

4-10

7,7-10,7

3075

85100

85,40

КС-8162

16,5-90

6-18

12-19,6

3075

138400

108,7

СКГ-1000ЭМ

6,5-100

8,4-34

37,2-48

3075

246400

148,3

Приложение 3.
