Технология монтажа строительных конструкций полносборных зданий (стр. 3 )

В этом разделе приводятся указания по подготовке объекта и правила техники безопасности при производстве работ. Мероприятия по технике безопасности разрабатывают в соответствии с требованиями СНиП и излагают в виде конкретных указаний.

3.1.9. Технико-экономические показатели проекта.

Технико-экономические показатели в составе технологической карты рассчитываются на основании калькуляции затрат труда и машинного времени, выполненной в разделе 3.1.5.

Определяются следующие показатели:

*  затраты труда на монтаж 1 т сборного железобетона (Т р. е. );

*  затраты машинного времени на монтаж 1 т сборного железобетона (tм. е.);

*  выработка на одного рабочего в смену (Вр.).

T i

Т р. е. = , где

Р i

Тi  – трудоемкость монтажа, чел.-дн.;

P i – общий вес смонтированных элементов, т.

t i

t м. е. = , где

P i

t i - затраты машинного времени на монтаж элементов конструкции, маш.-час.

P i

В р. =

T i

3.1.10. Оформление расчетно-пояснительной записки.

Расчетно-пояснительная записка оформляется от руки (или распечатывается на компьютере) четким почерком, чернилами или шариковой ручкой, но не карандашом, на стандартных листах писчей бумаги, с полями слева - 25 мм, справа - 10 мм. Записка брошюруется, в ее состав включают и выполненные на миллиметровой бумаге чертежи и эскизы (брошюровка скрепками не допускается).

На титульном листе расчетно-пояснительной записки указывают название высшего учебного заведения, кафедры, наименование работы, тему проекта, факультет, курс, группу, фамилию и инициалы студента, фамилию и инициалы преподавателя, руководившего проектом, а также год разработки.

Страницы записки необходимо пронумеровать. В конце записки ставится подпись студента и дата окончания работы над проектом.

 3.2. Графическая часть курсового проекта.

Эта часть проекта содержит графическую часть технологической карты, предназначенную для пояснения разработанной технологии строительно-монтажного процесса с помощью чертежей, схем и графиков, а также почасовой график выполнения работ на захватке. Графические материалы должны быть четкими в исполнении, предельно ясными для понимания и содержать всю необходимую информацию (нумерация осей, основные размеры здания и отдельных конструктивных элементов, высотные отметки и привязки).

На чертежах необходимо показать:

*  разбивку сооружения на захватки и ярусы;

*  раскладку и способы складирования конструктивных элементов здания перед их монтажом (если монтаж производится с предварительной раскладкой или складированием элементов);

*  схемы передвижения и места стоянок строительно-монтажных машин в процессе монтажа сборных конструкций;

*  способы установки элементов конструкции в проектное положение;

*  схемы строповки, выверки и временного закрепления элементов конструкции в процессе их монтажа;

*  такелажное оборудование и монтажные приспособления в процессе подъема, установки и закрепления конструкций.

Почасовой график выполнения монтажных работ на захватке разрабатывается на основе принятого метода производства монтажных работ и калькуляции затрат труда и машинного времени на монтаж (табл. 5).

Форма почасового графика приводится в таблице 8.

Табл. 8

Почасовой график

производства работ на захватке

Непременным условием при составлении графика является бесперебойная двухсменная работа всех монтажных кранов. Продолжительность рабочей смены следует принимать равной 8 час.

В почасовом графике увязываются работы по установке конструкций в отдельных монтажных потоках с процессами по электросварке и замоноличиванию стыков и швов.

Продолжительность выполнения работ определяют путем деления проектируемых трудозатрат на количество рабочих в звене, выполняющем эту работу. Для увязки работ по замоноличиванию стыков и швов с монтажными процессами можно допустить их выполнение в одну смену, желательно первую.

Для облегчения организации работ целесообразно срок производства работ по всем процессам принимать кратным 0,5 и 1 сменам, что достигается путем изменения состава звеньев или проектируемого выполнения норм выработки.

Лист, на котором выполняется графическая часть проекта, должен иметь угловой штамп следующего образца.

17 17

 4. Рекомендуемая литература

1. Технология строительных процессов (под ред. ). М., “Высшая школа”, 1997 г.

2. Технология строительного производства (под ред. -

лова). М., Стройиздат, 1991 г.

3. Швиденко строительных конструкций. М.,"Высшая

школа", 1987 г.

4.Косоруков организации производства строительно-монтажных работ в гражданском строительстве. М., "Высшая школа", 1980 г.

5. , Карасев строительного производства. Курсовое и дипломное проектирование. М., "Высшая школа", 1989г.

6. Марионков проектирования производства строительных работ. М., Стройиздат, 1968 г.

7. Технология строительного производства. Справочник. Под ред. , М., "Высшая школа",1991 г.

8. ЕНиР Сб.4. Единые нормы и расценки на строительные, монтажные и ремонтно-строительные работы. М., Стройиздат, гг.

9. СНиП IY-2-82. Сметные нормы и правила. М., Стройиздат, гг.

10. Строительные краны. Справочник. Под ред. Станевского , "Будивельник", 1989 г.

11. Серова средств механизации для монтажа жилых крупнопанельных зданий, 1992. Стройиздат.

12. Справочное пособие по строительным машинам. Машины грузоподъемные для строительно-монтажных работ. М. 1994 г.

13. Строительное производство. Справочник строителя, т.2. Организация и технология работ. М., Стройиздат, 1989г.

14. Возведение многоэтажных промышленных зданий унифицирован­ных габаритных схем, ЦНИИОМТП, М., Стройиздат, 1969г.

15. Возведение одноэтажных промышленных зданий унифицированных габаритных схем. ЦНИИОМТП. М., Стройиздат, 1976г.

.
5. Приложения

Приложение 1

5.1.Варианты индивидуальных заданий

Варианты объемно-планировочных параметров одноэтажного здания с каркасом из железобетонных конструкций*

* Для всех зданий принят шаг крайних колонн – 6 м; шаг средних колонн – 12 м

** Пролет шириной 18 м перекрывается стропильной балкой СБ-1;

24 м – стропильной фермой СФ-1

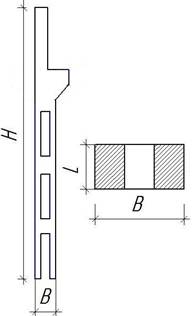

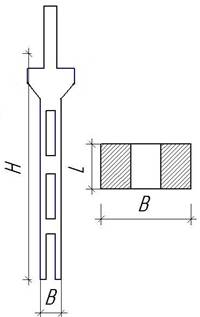

Монтажные характеристики конструкций

ВАРИАНТ 13
