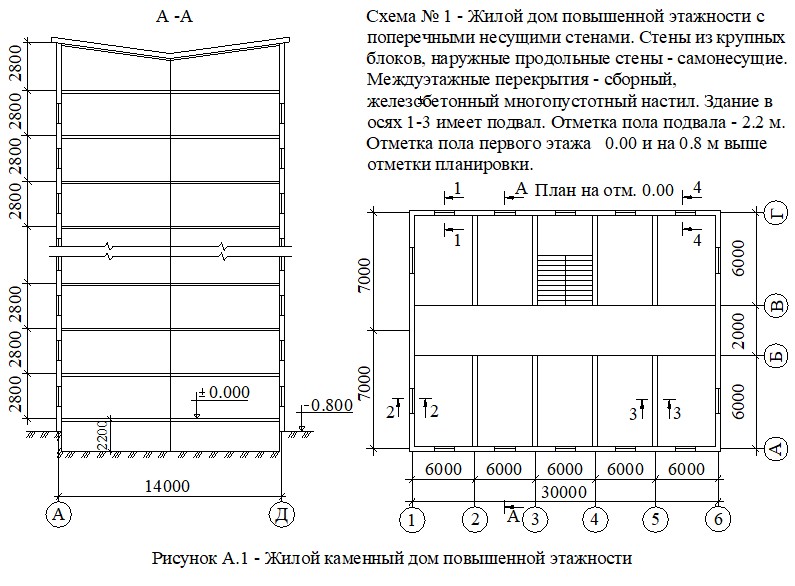

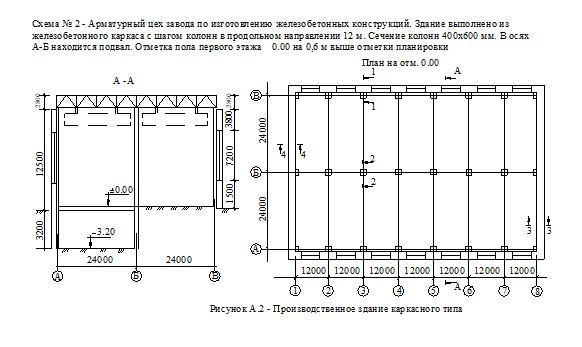

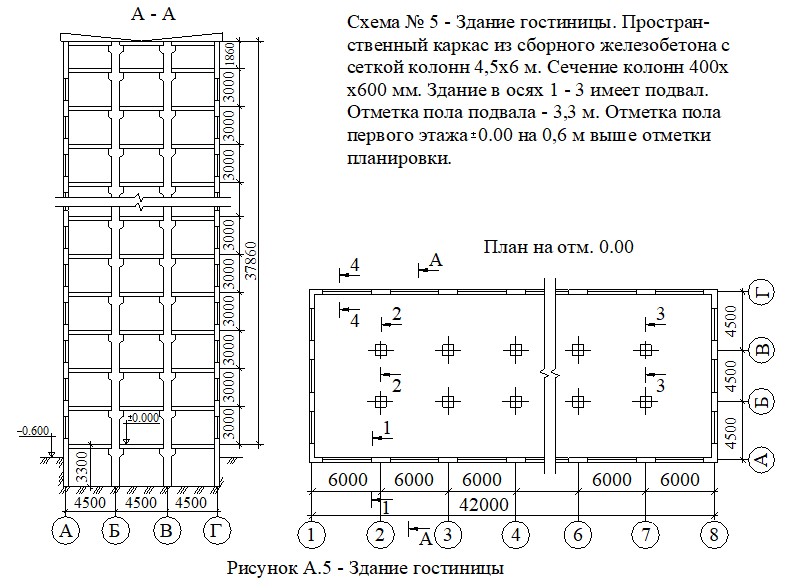

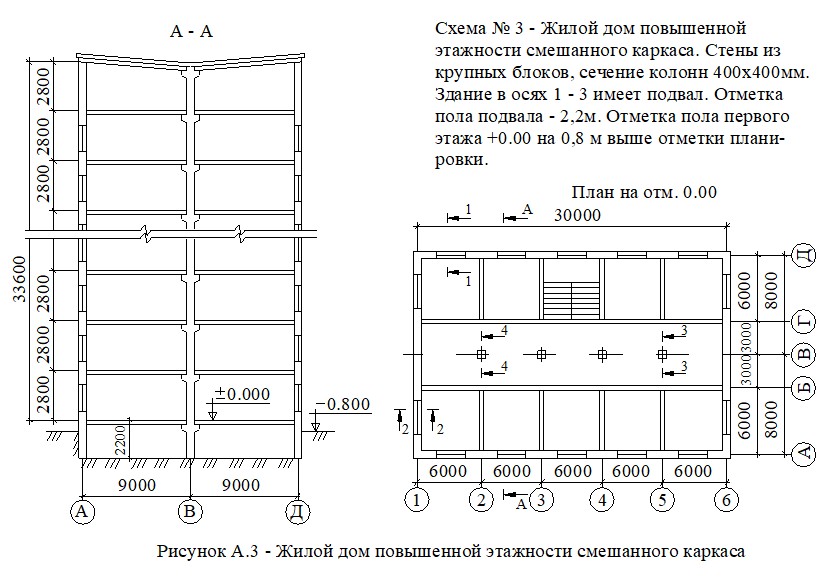

а) - план; б) – разрез

6 – Строительная площадка

2 - Физико-механические характеристики грунтов

Продолжение таблицы А.2

Приложение Б

(справочное)

  Программа расчета фундаментов на ПЭВМ

program FUNDAMENT_R;

label 1,2,3,4,5,6,7,8,9,10,11,12;

const pi=3.14157;

var T, b,j, fo, N,x1,x2,xc1,xc2,k, kz, c2,d, d1,db, M:real;

f, Mv, Mc, Mq, R,P, Pmax, Pmin, ctgf, l:real;

begin

write('T:=');

readln(T);

write('j:=');

readln(j);

write('d:=');

readln(d);

write('d1:=');

readln(d1);

write('db:=');

readln(db);

write('N:=');

readln(N);

write('x1:=');

readln(x1);

write('x2:=');

readln(x2);

write('xc1:=');

readln(xc1);

write('xc2:=');

readln(xc2);

write('k:=');

readln(k);

write('kz:=');

readln(kz);

write('fo:=');

readln(fo);

write('c2:=');

readln(c2);

write('M:=');

readln(M);

write('b:=');

readln(b);

1:b:=b+0.1;

f:=fo/57.2962;

ctgf:=cos(f)/sin(f);

Mv:=0.25*pi/(ctgf+f-pi/2);

Mc:=pi*ctgf/(ctgf+f-pi/2);

Mq:=pi/(ctgf+f-pi/2)+1;

R:=(xc1*xc2/k)*(Mv*kz*b*x1+Mq*d1*x2+(Mq-1)*db*x2+Mc*c2);

if T=1 then goto 2 else goto 6;

2:l:=1;

P:=N/(l*b)+20*d;

if P>R then goto 1 else goto 3;

3:if M=0 then goto 12 else goto 4;

4:Pmax:=N/(l*b)+M*6/(l*b*b);

Pmin:=N/(l*b)-M*6/(l*b*b);

if Pmax<=1.2*R then goto 5 else goto 1;

5:if Pmin>=0 then goto 12 else goto 1;

6:l:=j*b;

7:P:=N/(b*l)+20*d;

if P>R then goto 1 else goto 8;

8:if M=0 then goto 12 else goto 9;

9:Pmax:=N/(l*b)+M*6/(b*l*l);

Pmin:=N/(l*b)-M*6/(b*l*l);

if Pmax<=1.2*R then goto 10 else goto 11;

10:if Pmin>=0 then goto 12 else goto 11;

11:l:=l+0.1;

goto 7;

12:writeln('b=',b);

writeln('l=',l);

writeln('R=',R);

end.

Содержание

Введение  3

1  Общие положения  4

1.1 Цель выполнения курсового проекта  4

1.2 Задание на курсовой проект  4

1.3 Содержание курсового проекта  4

1.4 Указания к оформлению курсового проекта  5

2  Оценка инженерно-геологических условий строительства  7

2.1 Оценка свойств грунтов площадки строительства  7

2.2 Оценка условий залегания грунтов основания  9

3 Оценка проектируемого здания  10

3.1 Характеристика здания  10

3.2 Определение нагрузок на фундаменты  10

3.3 Анализ вариантов фундаментов под здание  13

4  Проектирование фундамента естественного заложения  14

4.1 Определение предварительных размеров фундамента  14

4.2 Проверка прочности подстилающего слоя слабого грунта  17

4.3 Расчет осадки фундамента  17

4.4 Расчет осадки фундамента во времени  20

5  Проектирование свайного фундамента  23

5.1 Выбор глубины заложения ростверка  23

5.2 Определение несущей способности одиночных свай  23

5.3 Конструирование свайного фундамента  25

5.4 Расчет осадки свайного фундамента  27

6  Проектирование эффективного типа основания и фундамента  30

6.1 Выбор эффективного типа основания и фундамента  30

6.2 Расчет фундаментов по проектным сечениям здания  31

6.3 Применение ПЭВМ к расчету фундаментов  31

7  Указания по особенностям производства работ

  нулевого цикла  36

  Литература  37

  адание на проектирование  38

  рограмма расчета фундаментов на ПЭВМ  47

  УТВЕРЖДАЮ

  Проректор по УР

  _______________

  «__»_______2005г.

Составитель:  к. т.н., доцент

Кафедра «Инженерные системы и геотехнические сооружения»

Утверждено на заседании кафедры «2 марта 2005 г. Протокол № 7

Заведующий кафедрой, доцент, к. т.н. ________________

Одобрено учебно-методическим советом Архитектурно-строительного института 21 апреля 2005 г. Протокол № 8

Председатель УМС, доцент, к. т.н. _________________

СОГЛАСОВАНО

Директор АСИ

профессор, к. т.н. ______________   29 апреля 2005 г.

Н/к отдела СиС ______________ «____»_____ 2005 г.

Одобрено УМО

Начальник УМО ______________ «____ »____ 2005 г.

Из за большого объема этот материал размещен на нескольких страницах: 1 2 3 4 5 6 7 8 9
