ЭЛЕКТРОВОДОНАГРЕВАТЕЛИ

АККУМУЛЯЦИОННЫЕ С ТЕРМОИЗОЛЯЦИЕЙ ЗАКРЫТЫЕ

ЭВАД-80М, ЭВАД-50М

Руководство по эксплуатации

ЭВАД-80М  00.000РЭ

ВНИМАНИЕ: Для обеспечения Вашей безопасности и исключения преждевременного выхода из строя

водонагревателей  ОБЯЗАТЕЛЬНО ВЫПОЛНИТЕ ЗАНУЛЕНИЕ ИЛИ ЗАЗЕМЛЕНИЕ,  РЕГУЛЯРНО  ОЧИЩАЙТЕ  НАГРЕВАТЕЛЬНЫЙ

ЭЛЕМЕНТ  И  РЕЗЕРВУАР  ОТ  НАКИПИ.

          1 Общие указания

         Настоящее руководство по эксплуатации распространяется на электроводонагреватели аккумуляционные с термоизоляцией закрытые ЭВАД-80/1,6М; ЭВАД-80/1,25М; ЭВАД-80/1,6-01М; ЭВАД-80/1,25-01М; ЭВАД-50/1,6М и ЭВАД-50/1,25М (далее – водонагреватели).

        Водонагреватели предназначены для нагрева воды в быту ниже точки кипения (35-77)°С и автоматического  поддержания заданной температуры в течение всего времени включения в электросеть.

          Водонагреватели ЭВАД-80/1,6-01М, ЭВАД-80/1,25-01М дополнительно оснащены теплообменником, позволяющим в отопительный сезон вместо электроэнергии использовать для нагрева воды тепло от системы центрального или местного водяного отопления.

         Водонагреватели могут эксплуатироваться в любых бытовых помещениях с температурой окружающего воздуха от 1  до 35 °С  (вид климатического исполнения – УХЛ4  по ГОСТ 15150-69).

         Водонагреватели подсоединяются к трубопроводу холодной воды централизованного или индивидуального водоснабжения с давлением в сети  от 0,05 до 0,6 МПа и могут обеспечивать горячей водой несколько мест разбора на разных этажах дома. Качество водопроводной воды, поступающей в водонагреватели, должно соответствовать СанПин 10-124 РБ 99.

Водонагреватели изготавливаются с нагревательными элементами мощностью 1,6 кВт или 1,25 кВт.

       Водонагреватели рассчитаны на обеспечение горячей водой средних семей (ЭВАД-80/1,6М; ЭВАД-80/1,25М; ЭВАД-80/1,6-01М и ЭВАД-80/1,25-01М – семьи из 3-4 человек, ЭВАД-50/1,6М и ЭВАД-50/1,25М – семьи из 2-3 человек). При отборе из водонагревателей воды, нагретой до температуры 77 °С, и смешивании ее в смесителе с холодной водой температурой 15 °С, можно единовременно получить объем теплой воды, указанный в таблице 1.

Таблица 1

Продолжительность нагрева от электросети холодной воды с температурой  15 °С составляет:

  до 60 °С – для ЭВАД-80/1,6М и ЭВАД-80/1,6-01М – 2,7 ч,

  - для ЭВАД-80/1,25М и ЭВАД-80/1,25-01М – 3,5 ч,

  - для ЭВАД-50/1,6М – 1,6 ч,

  - для ЭВАД-50/1,25М - 2 ч;

  до 77 °С – для ЭВАД-80/1,6М и ЭВАД-80/1,6-01М – 3,6 ч,

  - для ЭВАД-80/1,25М и ЭВАД-80/1,25-01М – 4,6 ч,

  - для ЭВАД-50/1,6М – 2,3 ч,

  - для ЭВАД-50/1,25М – 3 ч.

         При работе ЭВАД-80/1,6-01М и ЭВАД-80/1,25-01М от системы отопления с температурой теплоноси°С продолжительность нагрева составляет:

до 40 °С  –  2 ч, до 50 °С  –  3,5 ч, до 55 °С  –  6 ч.

         Резервуар водонагревателей изготовлен из нержавеющей стали и рассчитан на длительный срок эксплуатации.

         Водонагреватели оснащены средствами защиты от аварийных режимов и рассчитаны на работу без надзора.

       Водонагреватели не предназначены для использования лицами (включая детей) с пониженными физическими, чувственными или умственными способностями или при отсутствии у них жизненного опыта или знаний, если они не находятся под контролем или не проинструктированы об использовании водонагревателя лицом, ответственным за их безопасность.

       Дети должны находиться под контролем для недопущения игры с водонагревателями.

         Водонагреватели соответствуют требованиям технических нормативных правовых актов:

               СТБ МЭК 60335-1-2003, СТБ МЭК 60335-2-21-2005, СТБ ЕН 55014-1-2005,

  СТБ ЕН 55014-2-2005, СТБ МЭК 61000-3-2-2006, СТБ МЭК 61000-3-3-2005;

  ГОСТ Р МЭК 335-1-94,  ГОСТ Р МЭК 60335-2-21-99, ГОСТ Р 51317.3.2-99,  ГОСТ Р 51317.3.3-99, ГОСТ Р  51318.14.1-99, ГОСТ Р 51318.14.2-99.

         Сертификат соответствия № ВY/112 03.03. 007  00680. Срок действия

с 15 мая  2007 г. по 15 мая 2010 г.;  выдан органом  по сертификации  продукции и услуг Гродненского ЦСМС, 230003, г. Гродно,  пр-т  Космонавтов, 56.

         Сертификат соответствия № РОСС ВY. РБ01.В19050. Срок действия

с 25.05.2007 по 15.05.2010.

               Схема подключения водонагревателей к трубопроводу, системе отопления и местам разбора горячей воды показана на рисунке 1.

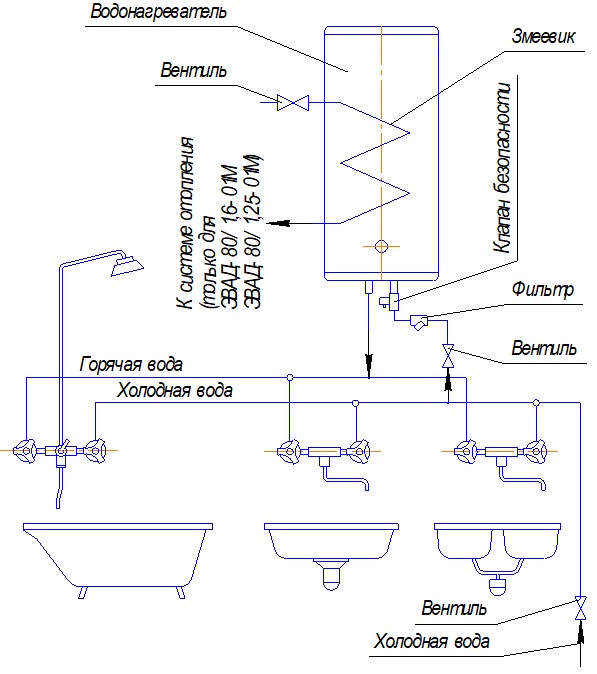

       Рисунок 1-Схема подключения водонагревателя к трубопроводу, системе

                отопления и местам разбора горячей воды.

       ВНИМАНИЕ: ДЛЯ ПОДКЛЮЧЕНИЯ ВОДОНАГРЕВАТЕЛЕЙ К СИСТЕМЕ  ВОДО -        СНАБЖЕНИЯ НЕОБХОДИМО ИСПОЛЬЗОВАТЬ НОВЫЕ  РУКАВА  ГИБКИЕ  ИЗ        КОМПЛЕКТА  ПОСТАВКИ  ВОДОНАГРЕВАТЕЛЯ. ПОВТОРНОЕ ИСПОЛЬЗОВА -        НИЕ СТАРЫХ РУКАВОВ ГИБКИХ НЕ ДОПУСКАЕТСЯ.

         2 Технические требования

         Технические данные приведены в таблице 2.

Таблица 2

Продолжение таблицы 2

  По типу защиты от поражения электрическим током водонагреватели соответствуют I классу по СТБ МЭК 60335-2-21-2005, ГОСТ Р МЭК 335-1-94, а по степени защиты от проникновения воды – IРХ3 по ГОСТ 14254-96.
