Сведения о содержании драгоценных металлов приведены в таблице 3.

Таблица 3

3 Комплектность

Комплектность приведена в таблице 4.

Таблица 4

       4 Требования безопасности

         Эксплуатация водонагревателей разрешается только после проверки надежности его крепления, отсутствия течей и соблюдения требований безопасности в соответствии с настоящим разделом руководства по эксплуатации.

Внимание: Зануление или заземление водонагревателей обязательно!

          При вводе в жилое строение должно быть выполнено заземление нулевого провода. Сопротивление заземляющего устройства – не более 30 Ом. Проводник зануления (заземления) сечением не менее фазного провода должен быть надежно присоединен к заземляющему контакту розетки (рисунок 6) и щитку учета электроэнергии со стороны ввода питающей сети.

          При отсутствии заземления нулевого провода на конечной опоре воздушной линии электропитания необходимо выполнить заземление нулевого провода согласно  ПУЭ.

          Для заземления в первую очередь используйте естественные заземлители (металлические и железобетонные конструкции зданий и сооружений, имеющие соединение с землей).

          ЗАПРЕЩАЕТСЯ: ИСПОЛЬЗОВАТЬ ДЛЯ ЗАЗЕМЛЕНИЯ МЕТАЛЛОКОНСТРУКЦИИ ВОДОПРОВОДНЫХ, ОТОПИТЕЛЬНЫХ И ГАЗОВЫХ СЕТЕЙ.

         При отсутствии естественных заземлителей необходимо использовать искусственные заземлители.

         В качестве искусственных заземлителей применяются горизонтальные или вертикальные заземлители – стальные стержни диаметром 10-16 мм длиной от 4,5 до 5 м или угловая сталь с толщиной стенки не менее 4 мм и длиной от 2,5 до 3 м. Верхний конец вертикального заземлителя должен быть заглублен от 0,6 до 0,7 м от поверхности земли. Горизонтальные заземлители должны быть проложены на глубине от 0,5 до 0,7 м.

          При величине сопротивления заземлителя больше 10 Ом необходимо установить несколько заземлителей. Соединение заземлителей между собой, а также соединение заземлителей с заземляющим проводником следует выполнять сваркой.

          Перед включением водонагревателей в сеть визуально убедитесь в отсутствии повреждений шнура питания, вилки и розетки. Не следует включать мокрыми руками штепсельную вилку в розетку.

          Все работы по установке,  ремонту и техническому обслуживанию производите только при отключенных от электросети водонагревателях.

ЗАПРЕЩАЕТСЯ:

          - ЭКСПЛУАТИРОВАТЬ ВОДОНАГРЕВАТЕЛИ БЕЗ ЗАЗЕМЛЕНИЯ ИЛИ ЗАНУЛЕНИЯ;

          - ЭКСПЛУАТИРОВАТЬ ВОДОНАГРЕВАТЕЛИ БЕЗ КЛАПАНА БЕЗОПАСНОСТИ ИЛИ С НЕИСПРАВНЫМ КЛАПАНОМ;

          - ВКЛЮЧАТЬ ВОДОНАГРЕВАТЕЛИ В ЭЛЕКТРОСЕТЬ, НЕ ЗАПОЛНИВ ИХ ВОДОЙ;

          - ВКЛЮЧАТЬ В ЭЛЕКТРОСЕТЬ И ЭКСПЛУАТИРОВАТЬ ВОДОНАГРЕВАТЕЛИ СО СНЯТОЙ НИЖНЕЙ КРЫШКОЙ;

          - ЭКСПЛУАТИРОВАТЬ ВОДОНАГРЕВАТЕЛИ С НЕИСПРАВНЫМ ТЕРМОРЕГУЛЯТОРОМ  ИЛИ  ТЕРМОВЫКЛЮЧАТЕЛЕМ;

          - ЭКСПЛУАТИРОВАТЬ ВОДОНАГРЕВАТЕЛИ С ЗАКРЫТЫМ ВЕНТИЛЕМ НА ТРУБОПРОВОДЕ  ПОДВОДА  ХОЛОДНОЙ ВОДЫ.

          В случае выхода из строя водонагревателей необходимо немедленно выключить водонагреватели, вынув штепсельную вилку из розетки, выявить и устранить неисправность.

          Для безопасной работы водонагревателей проведение технического обслуживания по пунктам  8.1 и 8.2 обязательно.

         ТРЕБОВАНИЯ ПОЖАРНОЙ БЕЗОПАСНОСТИ:

          - обеспечьте условия, исключающие возможность самостоятельного включения водонагревателей малолетними детьми;

         - не держите вблизи включенных водонагревателей легковоспламеняющиеся вещества.

          - розетку необходимо устанавливать на несгораемом основании, в доступном месте, с целью быстрого отключения водонагревателей от электросети. Не допускается размещать розетку под и над мойкой, в кухонном шкафу и в других неудобных для эксплуатации местах.

          Если при работе водонагревателей ощущается запах гари, срочно отключите их от электросети и вызовите специалиста ремонтного предприятия.

          Номер телефона вызова пожарной службы "101" (для РБ).

        5  Устройство водонагревателей

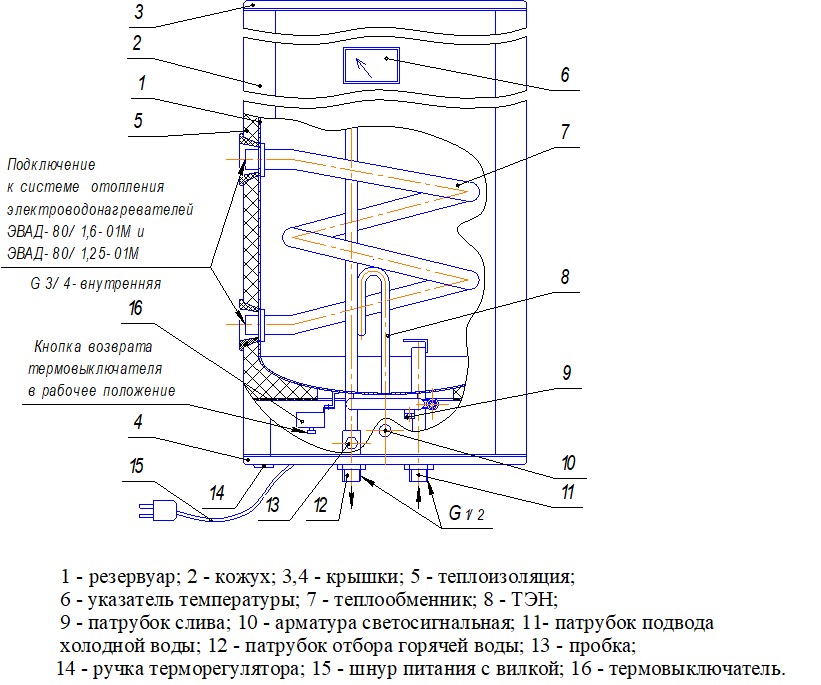

          Водонагреватель  (рисунок 2)  представляет  собой  резервуар  1,

выполненный из нержавеющей стали и заключенный в кожух 2 со съемными крышками 3 и 4. Пространство между резервуаром и кожухом заполнено теплоизоляцией 5. На лицевой поверхности кожуха установлена арматура светосигнальная  10 и указатель температуры 6, на нижней крышке установлена ручка терморегулятора 14. Во избежание изменения уставки терморегулятора и его скручивания случайными людьми, не ознакомленными с правилами эксплуатации водонагревателя, ручка терморегулятора не имеет выступающих частей и установлена  в  затрудненном для доступа месте.

         Под кожухом расположены терморегулятор, ограничитель температуры

(термовыключатель) 16, нагревательный  элемент 8 (ТЭН) и патрубок слива 9.

         Внизу кожуха расположены патрубки подвода холодной воды 11 и отбора горячей воды 12, имеющие присоединительную наружную резьбу GЅ, а также расположен вывод шнура питания с вилкой 15.

          На патрубке отбора горячей воды, под кожухом, имеется пробка 13, служащая для поступления воздуха в резервуар при сливе воды из него через патрубок слива, что позволяет значительно сократить время слива воды из резервуара.

         Термовыключапредназначен для исключения возможности нагрева воды свыше 99 єС при отказе терморегулятора. На корпусе термовыключателя имеется  кнопка, служащая для возврата термовыключателя в рабочее положение, после устранения причины его срабатывания.

       Водонагреватели ЭВАД-80/1,6-01М и ЭВАД-80/1,25-01М дополнительно оснащены теплообменником 7.

  Рисунок 2 - Водонагреватель

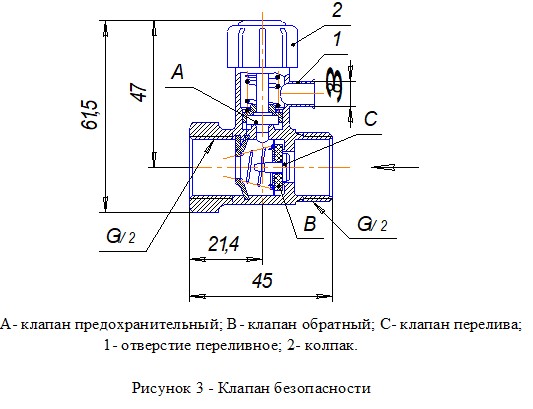

  Клапан безопасности (рисунок 3) совмещает в себе три клапана:

  - клапан предохранительный, обеспечивающий сброс воды наружу через отверстие переливное 1, когда давление в резервуаре  достигнет (0,67±0,03) МПа;

  - клапан обратный (0,03+0,02) МПа, через который вода поступает в резервуар, но не может из него вытечь обратно, если в подающем трубопроводе исчезло давление;

  - клапан перелива,  открывает выход воды из резервуара в линию подающего трубопровода в случае, когда давление в резервуаре превысит давление

трубопровода на (0,07 ) МПа. Клапан позволяет понизить давление в резервуаре во время нагрева воды.

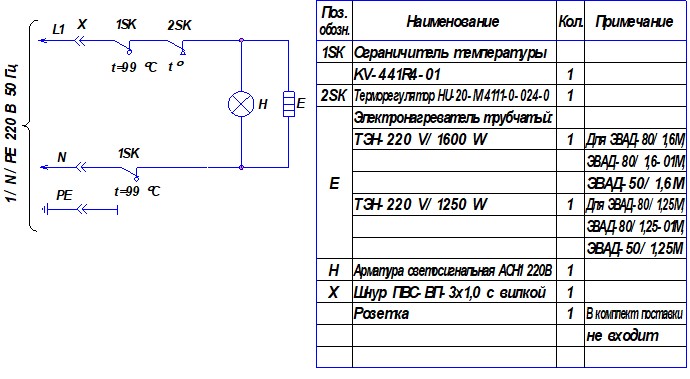

       Электрическая схема водонагревателей приведена на рисунке 4.

Рисунок 4 – Схема электрическая принципиальная

       6 Подготовка к работе

         ВНИМАНИЕ: Подключение водонагревателей к трубопроводу холодной воды, местам разбора горячей воды, системе отопления  (для ЭВАД-80/1,6-01М; ЭВАД-80/1,25-01М), к электросети, установку аппарата защиты водонагревателей, монтаж розетки с заземляющим контактом, прокладку проводов и испытание должна выполнять специализированная организация по бытовому обслуживанию населения или служба ЖЭК по заявке потребителя.

Из за большого объема этот материал размещен на нескольких страницах: 1 2 3 4
