Прочность и устойчивость обеспечивается:

- подбором соответствующих марок по прочности на сжатие;

- кладкой стен на растворе с перевязкой вертикальных швов;

- замоноличиванием вертикальных стыков между блоками легким бетоном

марок М-75 и М-100;

- стальными связями между блоками наружных и внутренних стен;

- опиранием перекрытий на стены по слою цементно - песчаного раствора и стальными связями поясных и перемычечных блоков с настилами перекрытий и покрытий.

Кирпичные блоки до 1м3, т. е. весом до 3т, изготавливают заранее на кирпичном заводе и, реже, на строительной площадке.

Основной формой крупного кирпичного блока является параллелепипед с четвертями, расположенными так, что при укладке в стену четверти соседних блоков образуют колодцевые пазы, заполняемые кирпичным боем на цементном растворе. Устанавливают блоки на стене краном при помощи специального клещевого захвата.

Для изготовления кирпичных блоков применяется легкий кирпич (дырчатый, щелевой). Перемычечный блок имеет комплексную конструкцию с железобетонной  плитой снизу.

ДЕТАЛИ СТЕН ИЗ КРУПНЫХ ЛЕГКОБЕТОННЫХ БЛОКОВ

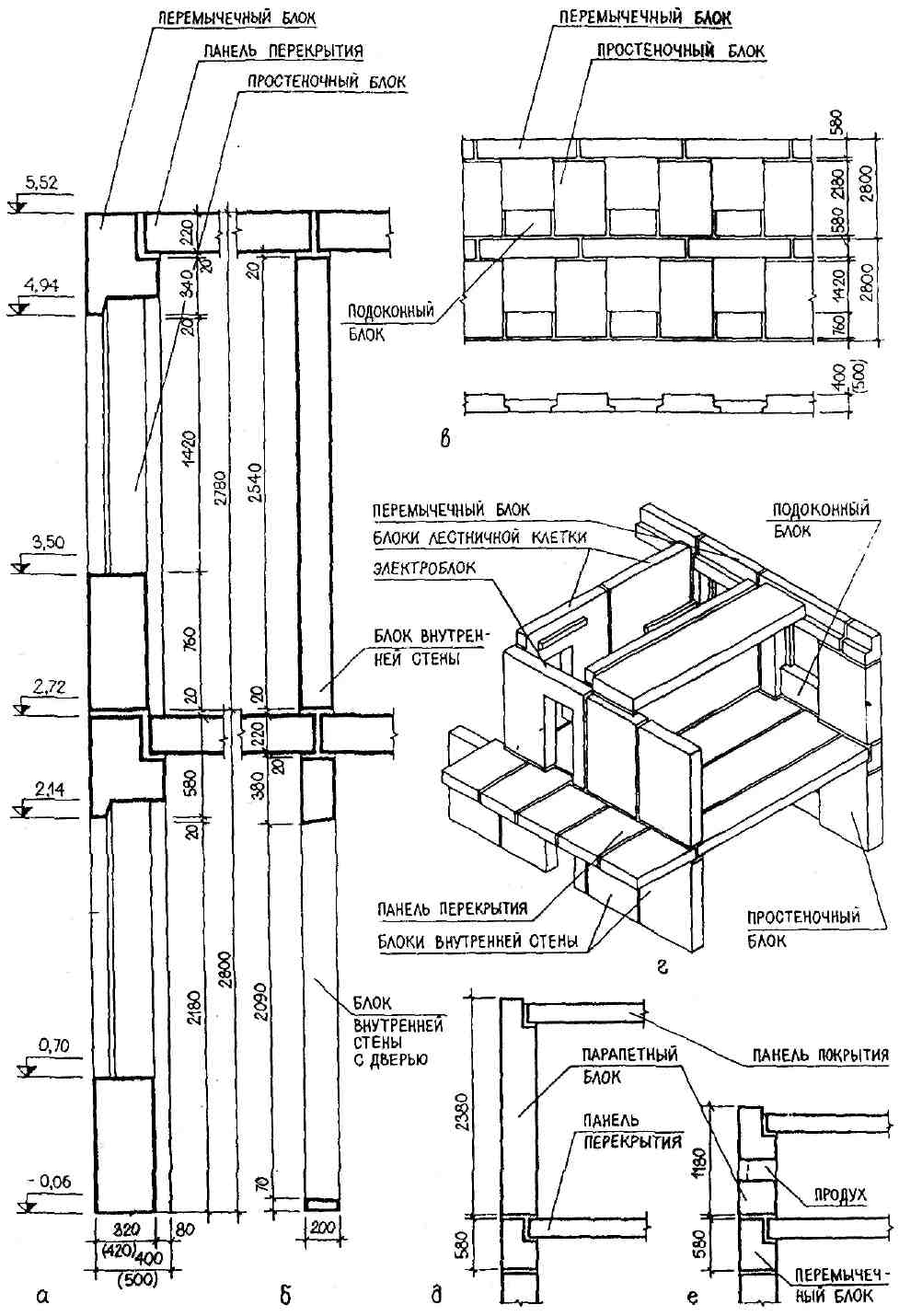

а – порядовка наружной стены; б – порядовка внутренней стены; в – разрезка наружной стены; г – конструктивная схема фрагмента крупноблочного здания;

д – парапет  в здании с чердаком; е – парапет в здании без чердака.

Рис. 27

ОСНОВНЫЕ ТИПЫ КРУПНЫХ БЛОКОВ СТЕН ЖИЛЫХ ЗДАНИЙ

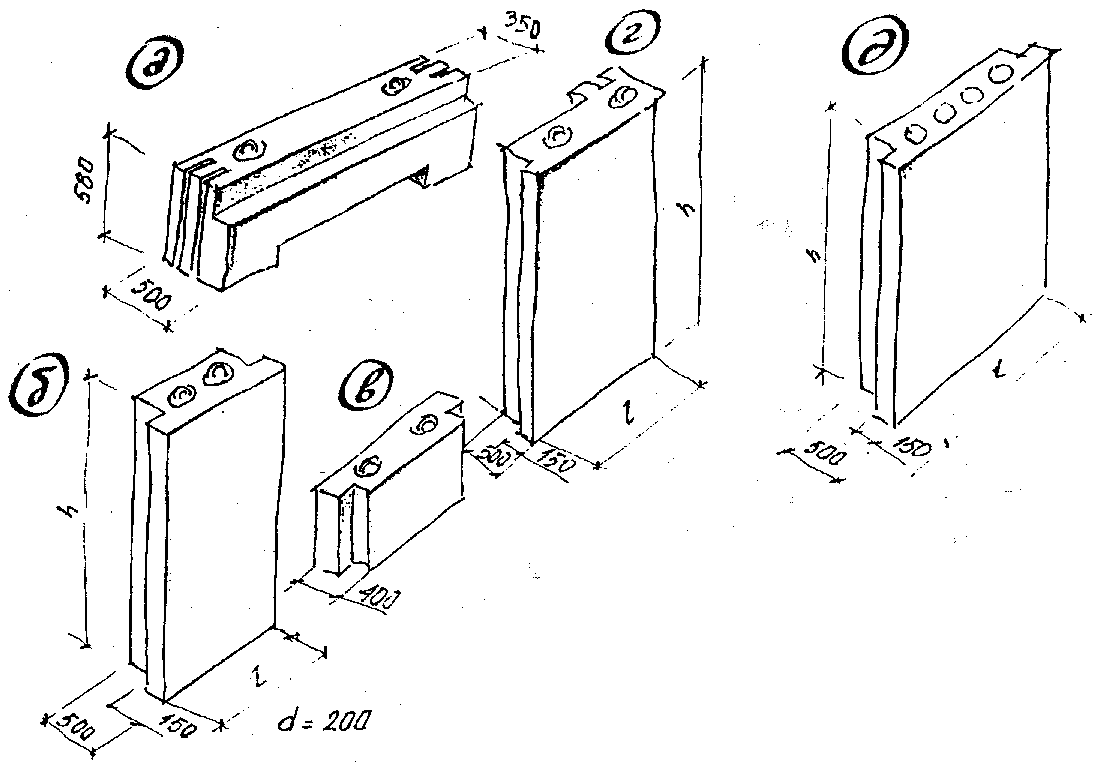

а – блок наружной стены перемычечный; б – то же, простеночный; в – то же подоконный;

г – угловой; д - простеночный с круглыми пустотами

ДЕТАЛИ СОПРЯЖЕНИЙ КРУПНОБЛОЧНЫХ СТЕН

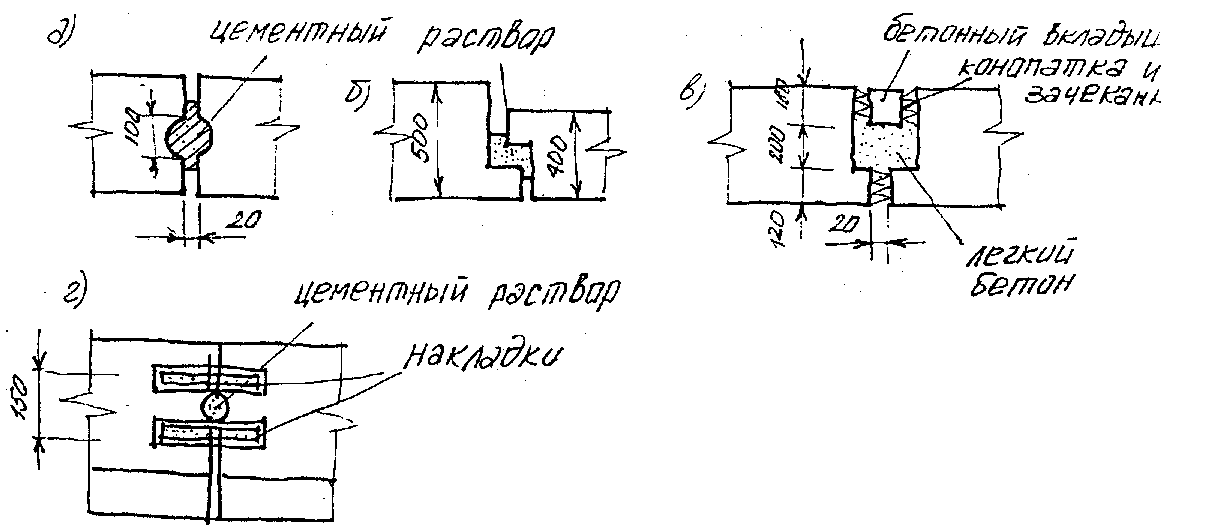

а – закрытый стык блоков внутренних стен или блок – перемычка наружных стен; б – закрытый стык простеночных и подоконных блоков; в – открытый стык простеночных блоков наружных стен; г – связь перемычек блоков наружных стен

Рис. 28

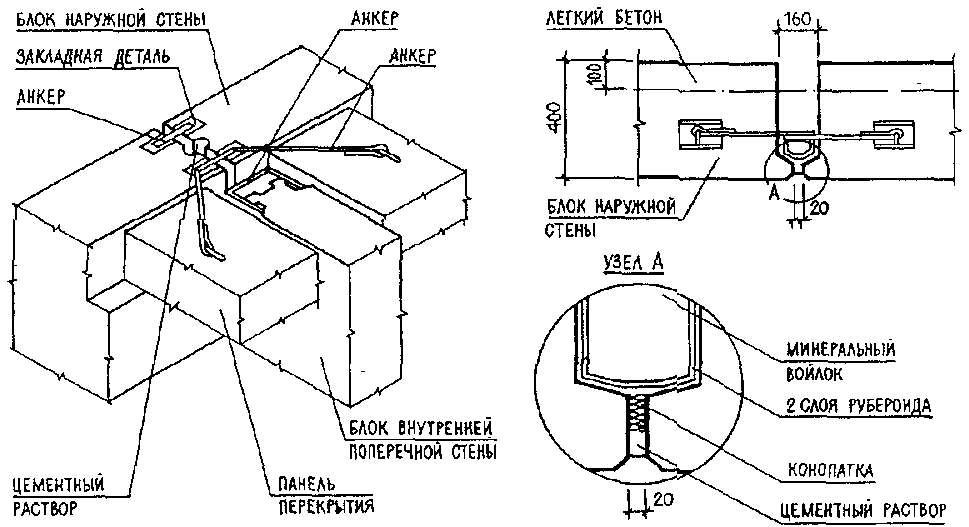

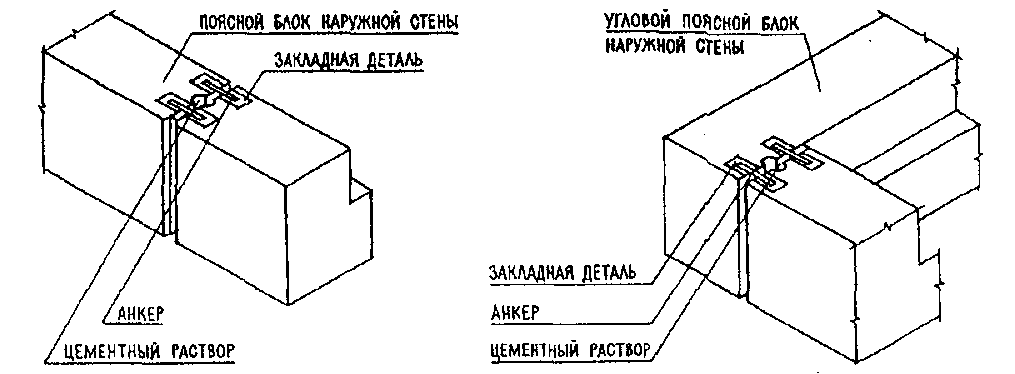

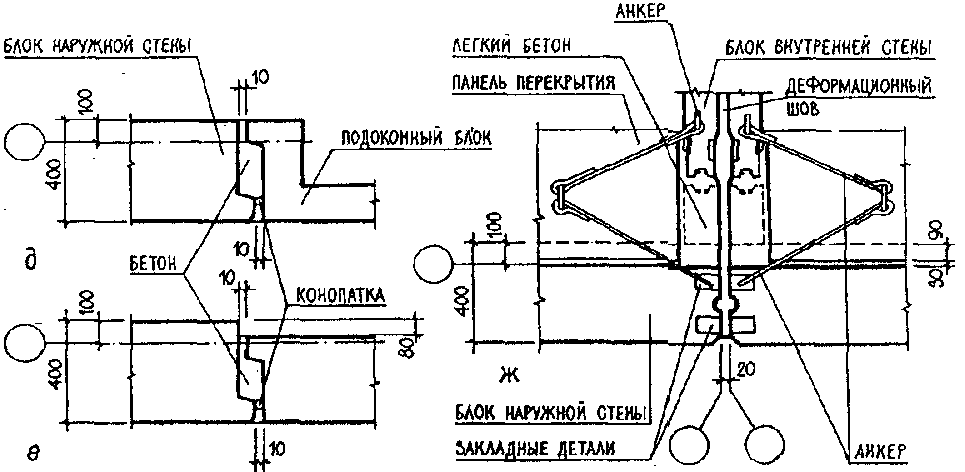

ДЕТАЛИ СТЫКОВ СТЕН ИЗ ЛЕГКОБЕТОННЫХ БЛОКОВ

Рис. 29

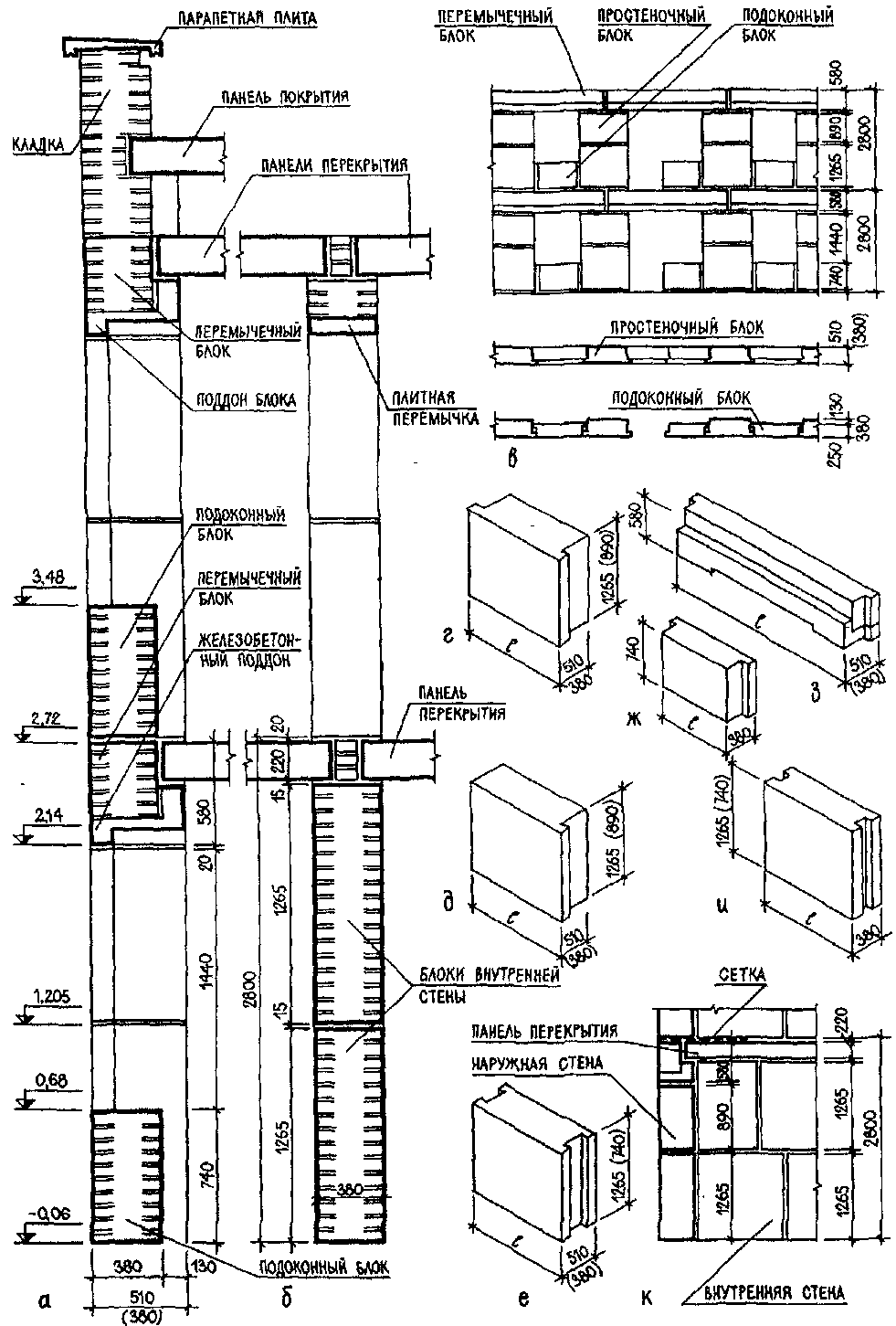

ОСНОВНЫЕ КРУПНЫЕ КИРПИЧНЫЕ БЛОКИ И ДЕТАЛИ СТЕН ИЗ НИХ

а, б – порядовка наружной и внутренней стены; в – разрезка наружной стены из крупных кирпичных блоков; г – простеночный блок; д – угловой блок наружной стены; е – блок торцевой стены; ж – подоконный блок; з – перемычечный блок; и блок внутренней стены; к – вертикальное сечение наружной стены и примыкание к ней внутренней стены

Рис. 30

Жилые дома из объемно-пространственных блоков

Крупнопанельные здания - являются одними из самых прогрессивных видов строительства. Однако трудовые затраты относительно велики. Это объясняется тем, что помимо монтажа сборных конструкций и работ нулевого цикла, приходиться выполнять ряд отделочных операций, а так же настилать полы, прокладывать трубопроводы, электросети и т. п.

При строительстве зданий из объемно пространственных блоков эти затраты сводятся к минимуму.

Объемные блоки изготавливаются в цехах домостроительных заводов, причем выполняют не только несущие конструкции, но и все работы по отделке и внутреннему оборудованию.

Это позволяет в большей степени механизировать работу, повысить качество и снизить стоимость.

Здания из сборных блоков, комнат и квартир

Изготовленные на заводе пространственные блоки, включающие одну-две комнаты с полной их отделкой и внутренним санитарно - техническим оборудованием, доставляют специальными автодомовозами на постройку, где их монтируют «с колес» мощным, например, козловым краном.

Здания из блок - комнат по своей пространственной схеме могут быть бескаркасными и каркасными.

Первые в мире попытки относятся к 1901 году, когда в России был выдан патент на сборку домов из деревянных блок - помещений.

С 1950 года проблемой обьемно-блочного домостроения начали заниматься научно-исследовательские проектные и производственные организации Москвы, Ленинграда, Краснодара, Киева, Минска, Новокузнецка, Перьми и др.

Первая формующая машина была построена в городе Лихоборы в 1956 г.

В 1960 г. определены основные направления:

       -        Заводская сборка блоков из плоских панелей;

       -        Заводское изготовление монолитных блоков.

       Габариты - на квартиру, на две комнаты, по ширине здания и на комнату. Последний наиболее целесообразен (по технологии, транспортировке, монтажу, вариантности архитектурных, объёмно - планировочных и конструктивных решений).

       Классификация по следующим основным признакам:

       -        по размерам - блок - кабины, блок - комнаты, спаренные блок – комнаты (на ширину корпуса)

       -        по конструкциям и способу изготовления - цельно - формованные (монолитные) и составные;

       -        по роли, выполняемой в конструктивной схеме здания - несущие и ненесущие.

Наибольшее распространение получили: цельноформованные несущие блок - комнаты типа «колпак» и «лежащий стакан».

При выборе той или иной системы разрезки здания целесообразно отдать предпочтение более крупным пространственным элементам, применение которых сокращает число и протяженность монолитных швов, ускоряет строительство, и кроме того снижает транспортные расходы.

Размеры пространственных элементов ограничиваются габаритами. Так высота не превышает 3.0 м, а ширина - 3.5 м для дневных перевозок и 6 - 8 м для ночных, длинна по условиям разворота должна быть не более 15 - 20 м. Вес при использовании для монолитных работ козлового крана доходит до 20 - 30 т. По способу изготовления блок - комнаты бывают монолитные или составные из отдельных панелей.

Строительство домов из объемно - пространственных элементов, являясь в принципе Дальнейшим усовершенствованием крупно панельного домостроения, пока еще не вышло из первоначальной стадии экспериментального строительства.

Конструктивные свойства блок - комнат при полном и правильном использовании их позволяют получить множество разнообразных архитектурно - планировочных решений. Их можно свободно располагать как в плане так и по вертикали здания, сдвигать, поворачивать относительно друг - друга и т. п.

ТЭП близки к крупнопанельным, а по параметрам превосходят их.

Например,  на завод  перенесено  около  80% трудозатрат (в крупнопанельном - 40%);

Удельный вес затрат груза на стройке снижается до 25% (вместо 60%).

Число монтажных элементов уменьшается в 4 - 5 раз.

Срок строительства сокращается в 3 - 4 раза.

Трудоемкость на стройке уменьшается в 2,5 - 2,8 раз.

Расход бетона снижается на 25 - 28%.

Преимущества ОБД не исчерпываются только экономическими показателями. Они дают большой социальный эффект - улучшение труда строителей, качества робот, а в конечном итоге - строительного и эстетического качества наших зданий и сооружений.

Рис. 31

Рис. 32

Рис. 33

Рис. 34

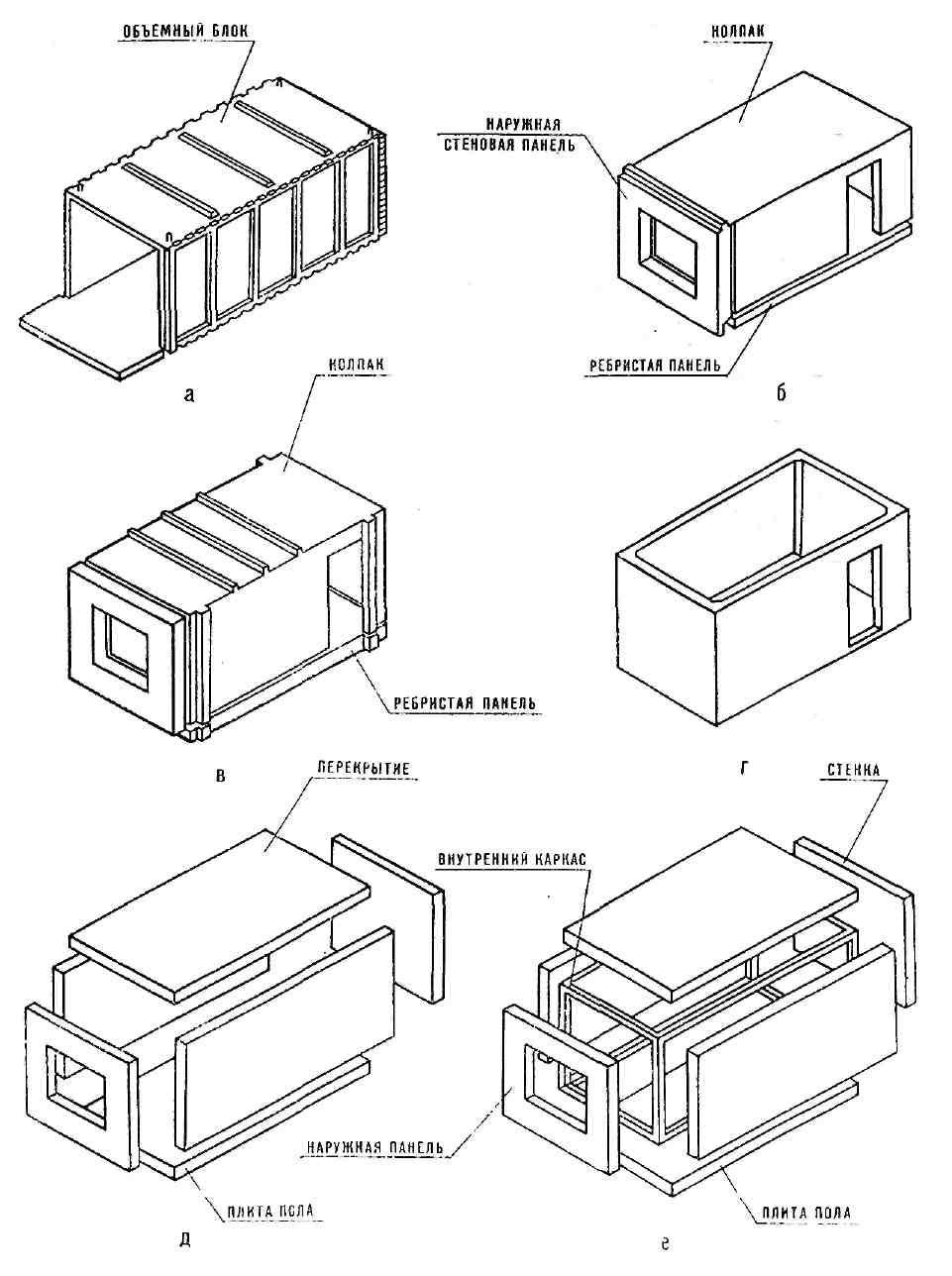

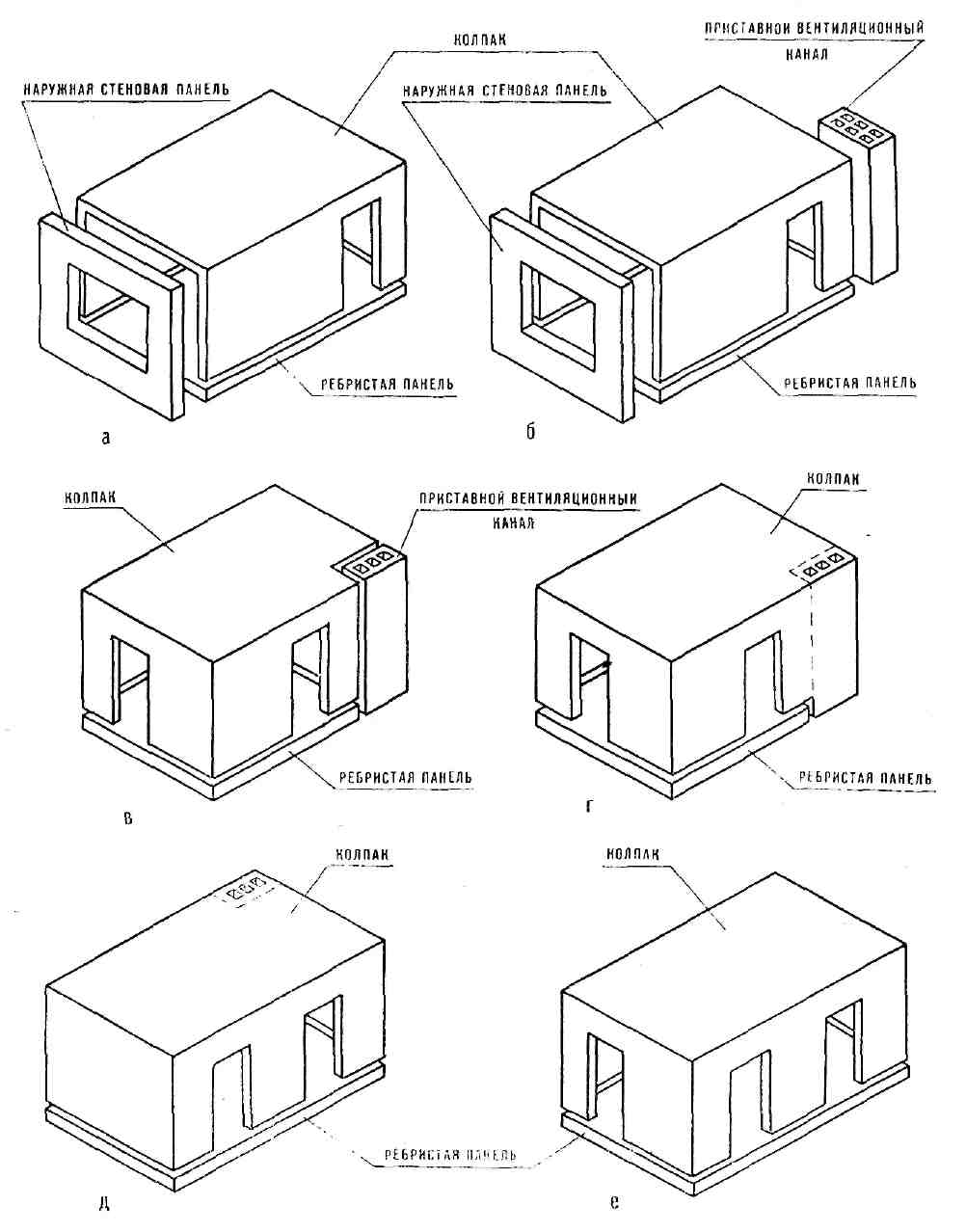

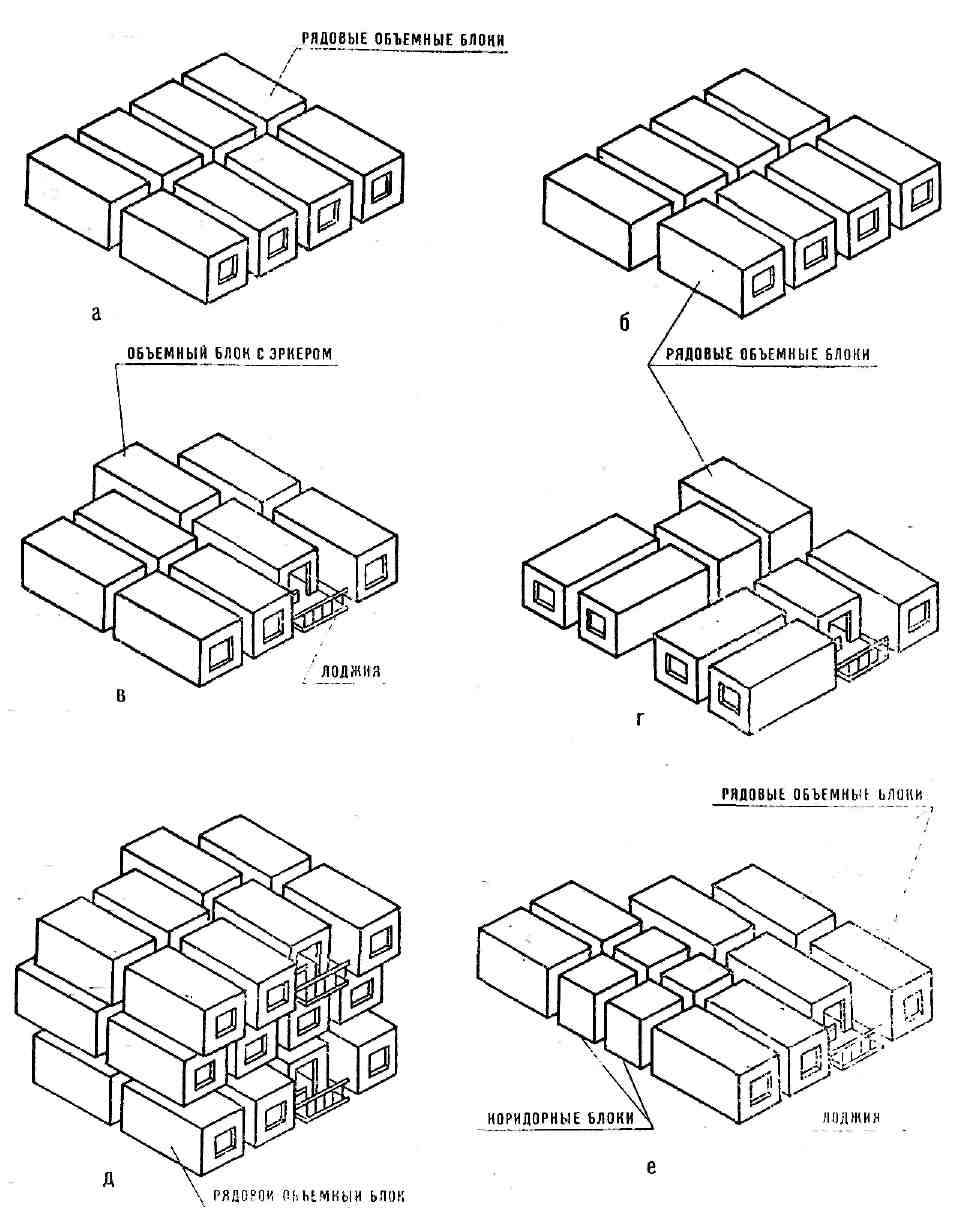

ОБЪЁМНЫЕ БЕТОННЫЕ БЛОКИ

а – малые; б – большие; а – схема передачи вертикальных нагрузок на объёмные блоки

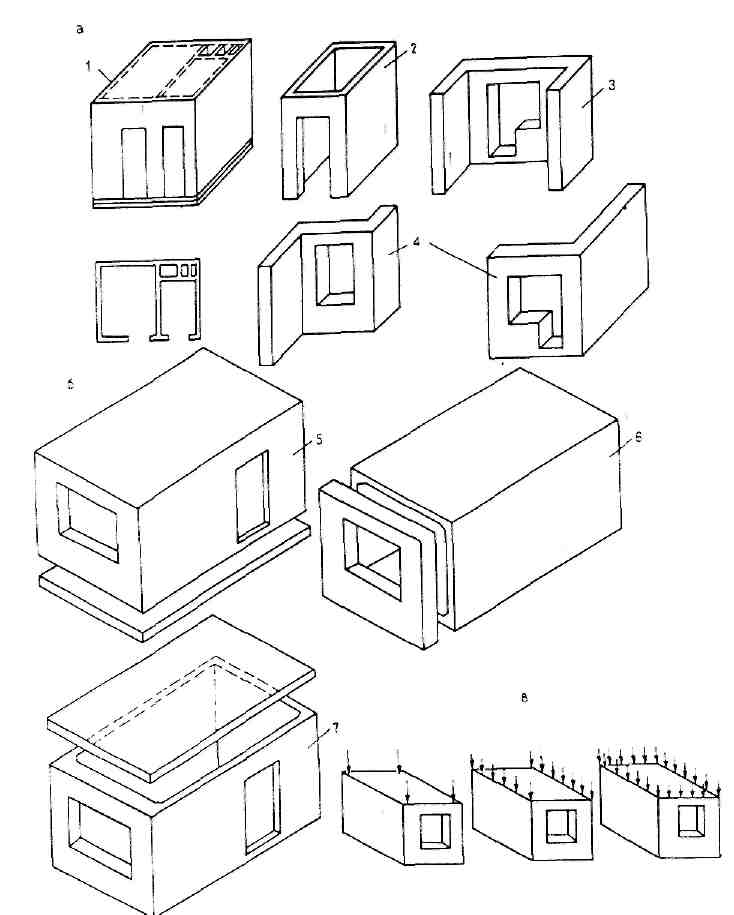

1 – сантехкабина; 2 – тюбинг лифтовой шахты; 3 – эркер; 4 – ризалиты; 5 – блок типа «колпак»; 6 = «труба»; 7 – «стакан»

Рис. 35

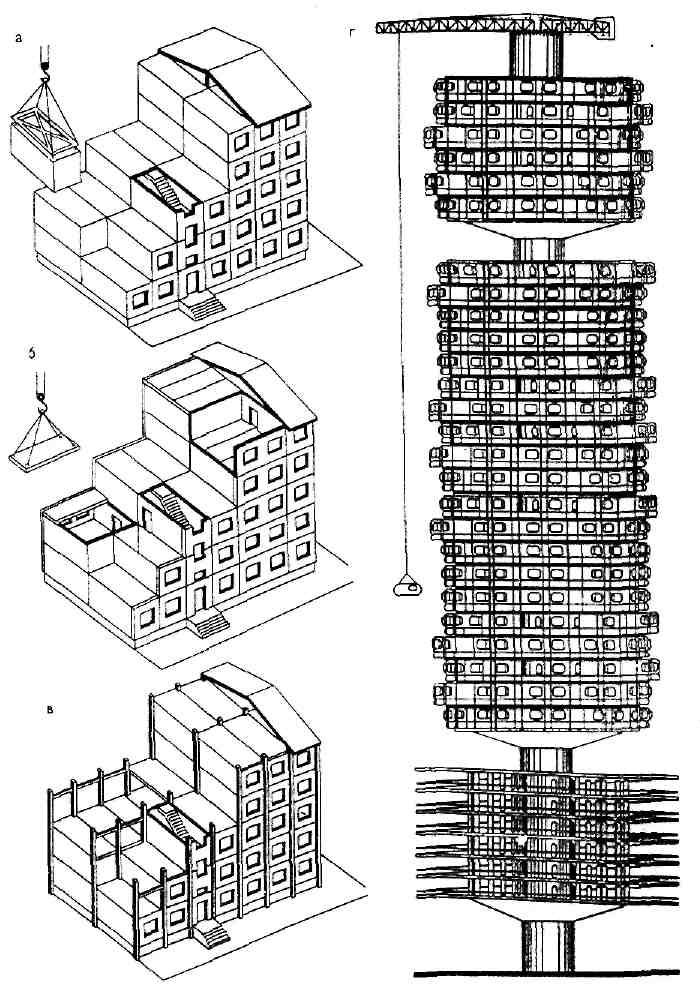

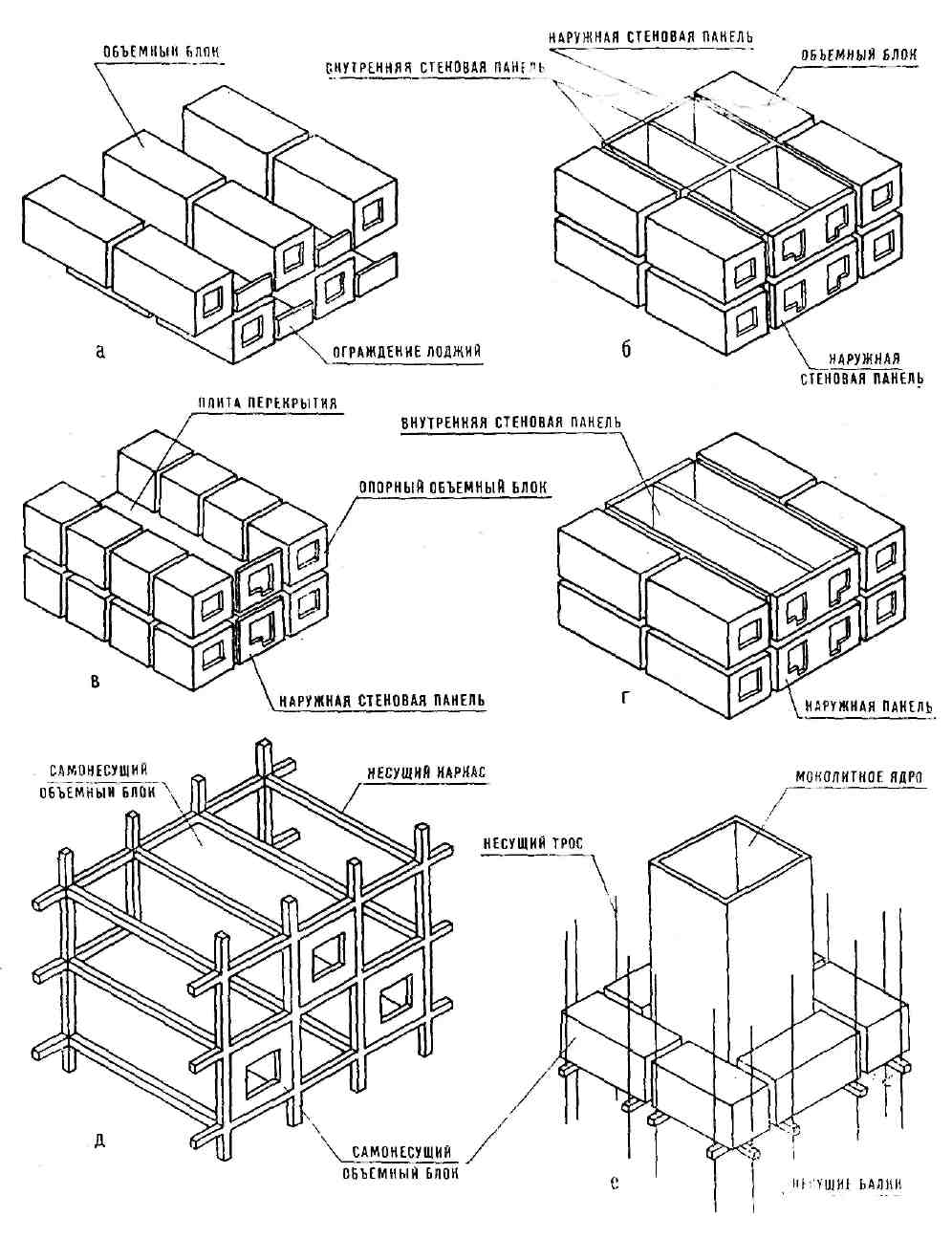

КОНСТРУКТИВНЫЕ СИСТЕМЫ ОБЪЁМНО – БЛОЧНЫХ ЗДАНИЙ

а – бескаркасная; б – блочно – стеновая; в – каркасная; г – ствольная

Рис. 36

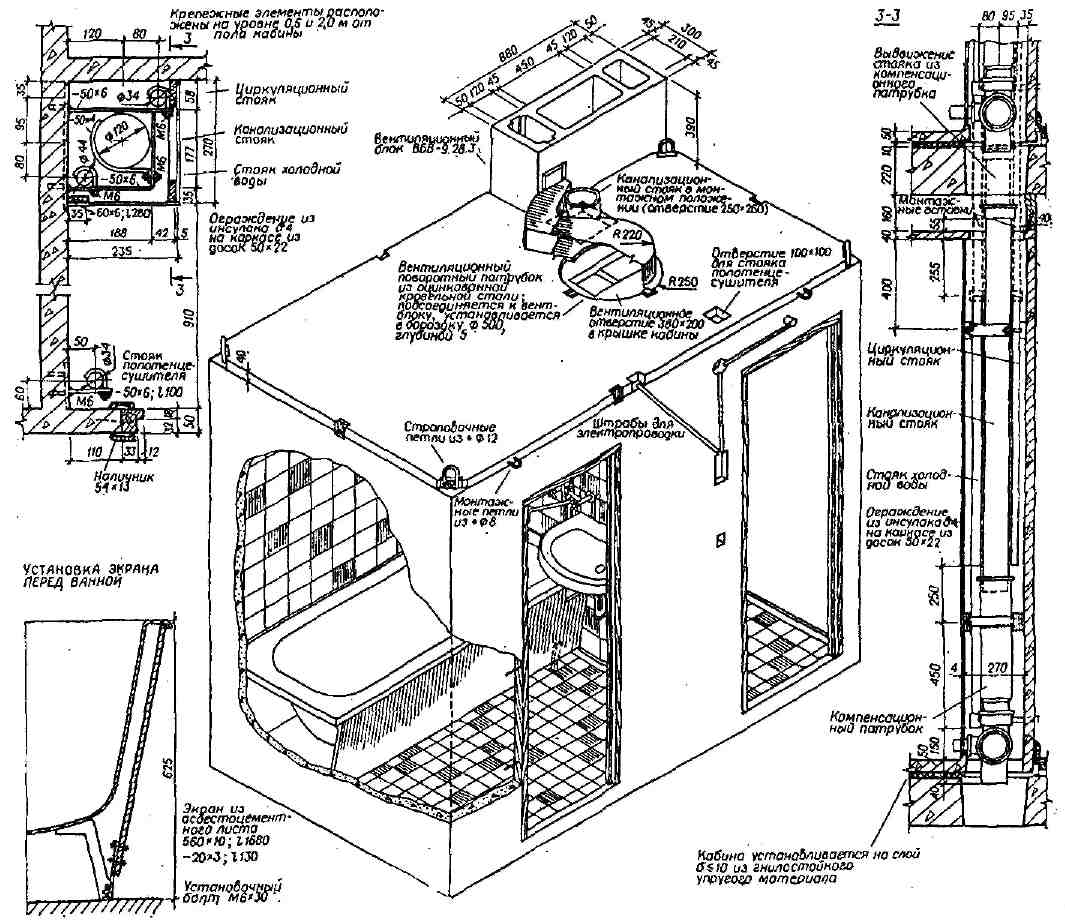

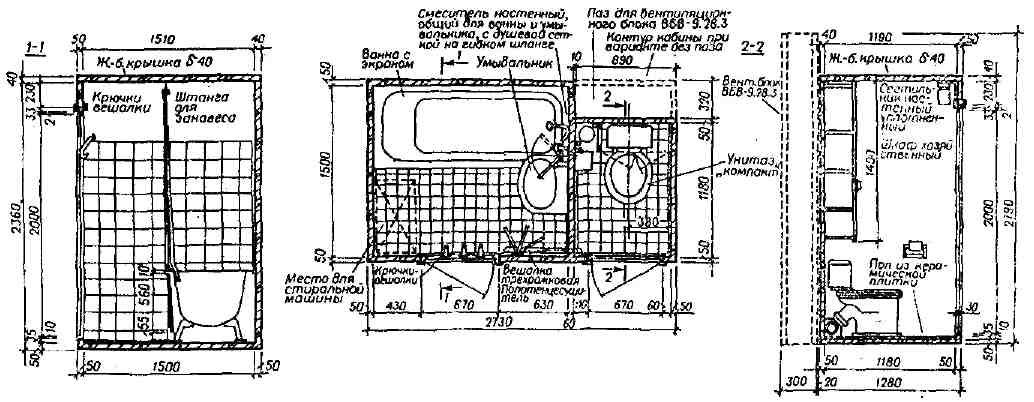

РАЗОБЩЕННАЯ САНИТАРНО – ТЕХНИЧЕСКАЯ КАБИНА ТИПА «СТАКАН»

(СЕРИЯ 1.188 - 5)

Рис. 37

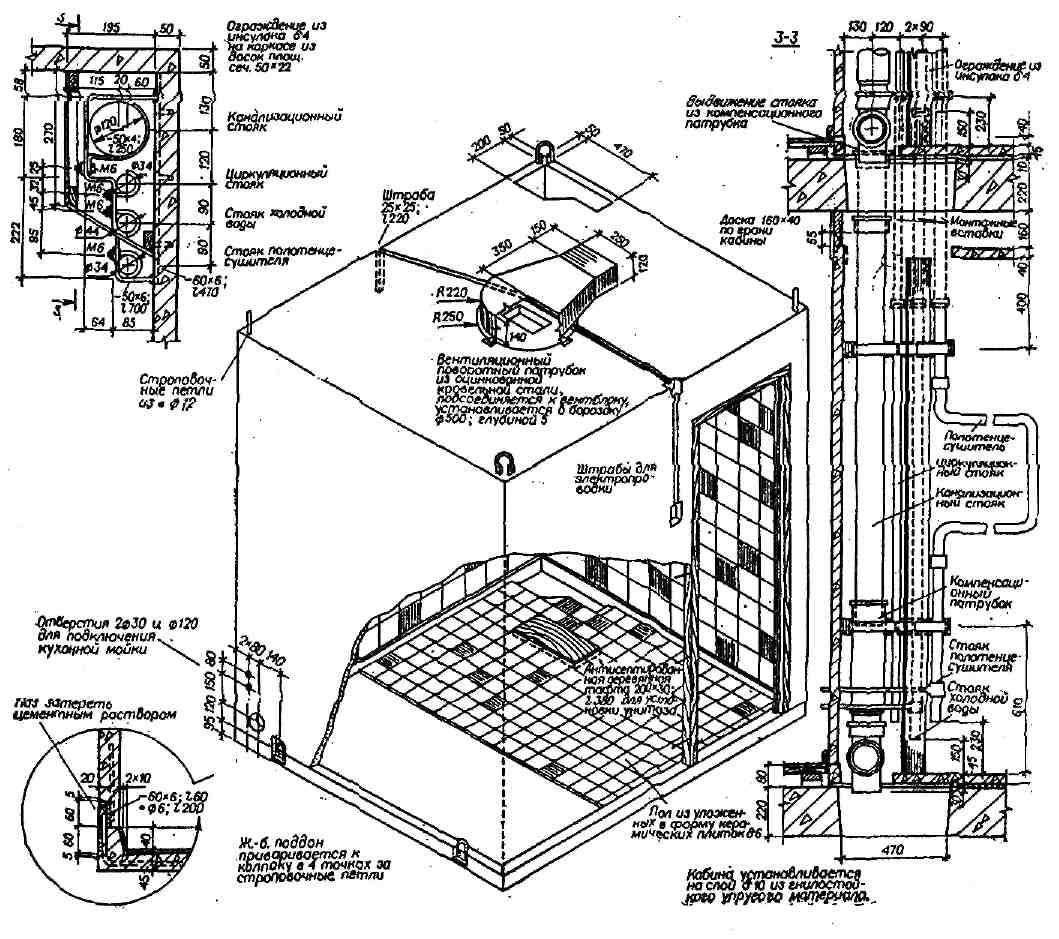

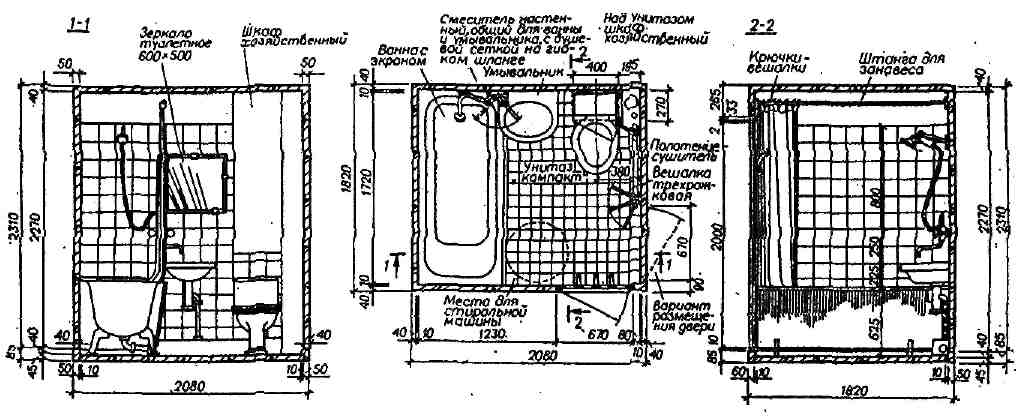

СОВМЕЩЕННАЯ САНИТАРНО – ТЕХНИЧЕСКАЯ КАБИНА ТИПА «КОЛПАК»

(СЕРИЯ 1.188 - 5)
