Разработана

Утверждена: Администрацией Большаковского сельского поселения

Схема теплоснабжения

Большаковского сельского поселения

на период с 2013 года до 2028 года

(обосновывающие материалы)

Общественные слушания проведены

«…..» ………….20…. года

Протокол № … от «….»……..20…

Омск 2013

ОГЛАВЛЕНИЕ.

1. СУЩЕСТВУЮЩЕЕ ПОЛОЖЕНИЕ В СФЕРЕ ПРОИЗВОДСТВА, ПЕРЕДАЧИ И ПОТРЕБЛЕНИЯ ТЕПЛОВОЙ ЭНЕРГИИ.        4

1.1. Функциональная структура теплоснабжения.        4

1.2. Источники тепловой энергии.        6

1.3. Тепловые сети, сооружения на них и тепловые пункты.        11

1.4. Зоны действия источников тепловой энергии.        14

1.5. Тепловые нагрузки потребителей тепловой энергии, групп потребителей тепловой энергии в зонах действия источников тепловой энергии.        15

1.6. Балансы тепловой мощности и тепловой нагрузки в зонах действия источников тепловой энергии.        17

1.7. Балансы теплоносителя.        19

1.8. Топливные балансы источников тепловой энергии и система обеспечения топливом.        20

1.9. Надежность теплоснабжения.        22

1.10. Технико-экономические показатели теплоснабжающих и теплосетевых организаций.        23

1.11.Цены (тарифы) в сфере теплоснабжения.        24

2. ПЕРСПЕКТИВНОЕ ПОТРЕБЛЕНИЕ ТЕПЛОВОЙ ЭНЕРГИИ НА ЦЕЛИ ТЕПЛОСНАБЖЕНИЯ.        25

2.1. Данные базового уровня потребления тепловой энергии на цели теплоснабжения.        25

2.2. Данные перспективного уровня потребления тепловой энергии на цели теплоснабжения.        27

3. ЭЛЕКТРОННАЯ МОДЕЛЬ СХЕМЫ ТЕПЛОСНАБЖЕНИЯ БОЛЬШАКОСКОГО ПОСЕЛЕНИЯ.        33

4. ПЕРСПЕКТИВНЫЕ БАЛАНСЫ ТЕПЛОВОЙ МОЩНОСТИ ИСТОЧНИКОВ ТЕПЛОВОЙ ЭНЕРГИИ И ТЕПЛОВОЙ НАГРУЗКИ.        34

4.1. Общие сведения.        34

4.2. Перспективные балансы тепловой мощности.        35

4.3. Перспективные балансы нагрузки.        37

4.4. Перспективные балансы отпуска тепловой энергии.        39

5. ПЕРСПЕКТИВНЫЕ БАЛАНСЫ ПРОИЗВОДИТЕЛЬНОСТИ ВОДОПОДГОТОВИТЕЛЬНЫХ УСТАНОВОК И МАКСИМАЛЬНОГО ПОТРЕБЛЕНИЯ ТЕПЛОНОСИТЕЛЯ ТЕПЛОПОТРЕБЛЯЮЩИМИ УСТАНОВКАМИ ПОТРЕБИТЕЛЕЙ.        41

6. ПРЕДЛОЖЕНИЯ ПО СТРОИТЕЛСТВУ, РЕКОНСТРУКЦИИ И ТЕХНИЧЕЧСКОМУ ПЕРЕВООРУЖЕНИЮ ИСТОЧНИКОВ ТЕПЛОВОЙ ЭНЕРГИИ.        44

6.1 Общие сведения.        44

6.2. Предложения по строительству, реконструкции и техническому перевооружению источников тепловой энергии в зоне теплоснабжения Большаковского поселения.        45

7. ПРЕДЛОЖЕНИЯ ПО СТРОИТЕЛЬСТВУ И РЕКОНСТРУКЦИИ ТЕПЛОВЫХ СЕТЕЙ И СООРУЖЕНИЙ НА НИХ.        46

7.1. Общие сведения.        46

7.2. Предложения по строительству и реконструкции тепловых сетей в зоне теплоснабжения .        47

8. ПЕРСПЕКТИВНЫЕ ТОПИЛВНЫЕ БАЛАНСЫ.        49

8.1. Общие сведения.        49

8.2. Перспективные топливные балансы в зоне теплоснабжения Большаковского поселения.        50

9. ОЦЕНКА НАЖЁЖНОСТИ ТЕПЛОСНАБЖЕНИЯ.        53

10. ОБОСНОВАНИЕ ИНВЕСТИЦИЙ В СТРОИТЕЛЬСТВО, РЕКОНСТРУКЦИЮ И ТЕХНИЧЕСКОЕ ПЕРЕВООРУЖЕНИЕ.        54

11. ОБОСНОВЫВАНИЕ ПРЕДЛОЖЕНИЯ ПО ОПРЕДЕЛЕНИЮ ЕДИНОЙ ТЕПЛОСНАБЖАЮЩЕЙ ОРГАНИЗАЦИИ.        57

ПРИЛОЖЕНИЕ 1

ПРИЛОЖЕНИЕ 2

ПРИЛОЖЕНИЕ 3

ПРИЛОЖЕНИЕ 4

1. СУЩЕСТВУЮЩЕЕ ПОЛОЖЕНИЕ В СФЕРЕ ПРОИЗВОДСТВА, ПЕРЕДАЧИ И ПОТРЕБЛЕНИЯ ТЕПЛОВОЙ ЭНЕРГИИ.

1.1. Функциональная структура теплоснабжения.

На территории Большаковского поселения действует 3 изолированных системы теплоснабжения, образованных на базе котельных. Котельные вырабатывают тепловую энергию для нужд отопления. Часть этих источников представляет собой котельные встроено-пристроенного типа. Установленная тепловая мощность котельных 3,68 Гкал/ч, и годовая выработка теплоты составляет около 4736,16 Гкал. В качестве топлива для выработки тепловой энергии на котельных используют уголь, дрова. Актуальные (существующие) границы зон действия централизованных систем теплоснабжения (см. рис. 1) определены точками присоединения самых удаленных потребителей к тепловым сетям.

Тепловые сети всех котельных организованы по 2-х трубной схеме теплоснабжения. Два теплопровода используются для передачи теплоты для целей отопления потребителей и для организации циркуляции теплоносителя. Система централизованного горячего водоснабжения отсутствует.

Регулирование отпуска теплоты в системы отопления потребителей осуществляется по центральному качественному методу в зависимости от температуры наружного воздуха. Разность температур теплоносителя при расчетной для проектирования систем отопления температуре наружного воздуха (принято по средней температуре самой холодной пятидневки за многолетний период наблюдений и равной минус 40 °C) равна 25°C (график изменения температур в подающем и обратном теплопроводе «95-70»).

Зоны индивидуального теплоснабжения расположены как в зоне действия котельных, так и за ними. Основное строительство на территории села осуществлялось одноэтажными зданиями, и обеспечение их теплоснабжения осуществляется в основном от индивидуальных источников. В последние 3 года в поселении нового строительства не было.

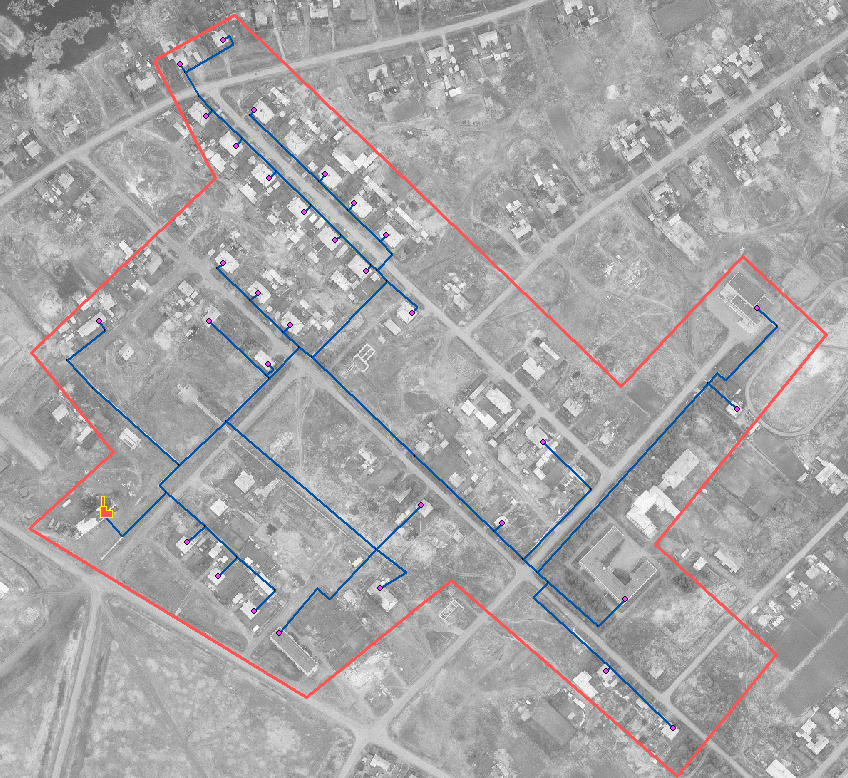

Рисунок 1. Зоны действия тепловых источников с. Большаково.

1.2. Источники тепловой энергии.

является основным предприятием по производству и передаче теплой энергии в Большаковском сельском поселении. Общий годовой отпуск тепловой энергии источниками предприятия составляет 4289,94 Гкал, и составляет 86,44% от общего отпуска котельных сельского поселения. Источники тепловой энергии предприятия:

котельная д. Тарлык (ФАП), установленная мощность 0,5 Гкал/час; котельная д. Тарлык (Школа), установленная мощность 0,645 Гкал/час; котельная , установленная мощность 3,01 Гкал/час.

Ограничений тепловой мощности не выявлено.

На котельных не ведутся журналы, по регистрации аварий и инцидентов.

Учет тепла, отпущенного в тепловые сети, не ведется, учет расхода теплоносителя на собственные нужды не ведется.

Расчетный температурный график 95/70єС. Установленные котельные агрегаты, согласно паспортным данным, отпускают теплоноситель с температурой до 115єС. Температурный график принят из этого соображения.

Предписания надзорных органов по запрещению эксплуатации источников тепловой энергии отсутствуют.

Таблица 1.1. Котельные Большаковского поселения.

Теплоисточники Большаковского поселения.

Котельная д. Тарлык (ФАП) расположена в деревне Тарлык Большаковского поселения и отпускает тепловую энергию здания ФАП в виде отопления.

Общая установленная тепловая мощность котельной д. Тарлык (ФАП)  составляет 0,5 Гкал/ч. Общая присоединенная тепловая нагрузка – 0,0119 Гкал/ч.

На котельной д. Тарлык (ФАП), используется котёл фирмы типа Печь. Капитальным ремонтам котлоагрегаты не подвергались. Основным топливом для них является уголь.

В котельной отсутствуют системы химводоочистки, обеспечивающие нормативные параметры качества теплоносителя для систем отопления. Вода, подающаяся на подпитку является технической. В качестве теплоносителя используется вода из системы централизованного водопровода села.

Деаэрация теплоносителя не применяется. В эксплуатации находится прибор учета расхода исходной воды. Средневзвешенный КПД котельной по данным баланса производства тепловой энергии, составленного в расчете на 2013 год, составляет 77,22%, что соответствует удельному расходу условного топлива на выработку тепла брутто – 185,00 кг. у.т/Гкал.

Регулирование отпуска тепловой энергии с коллекторов котельной осуществляется по качественному методу регулирования по нагрузке отопления для закрытых систем теплоснабжения – «95-70».Для компенсации расширения теплоносителя в тепловых сетях установлены баки для систем отопления.
