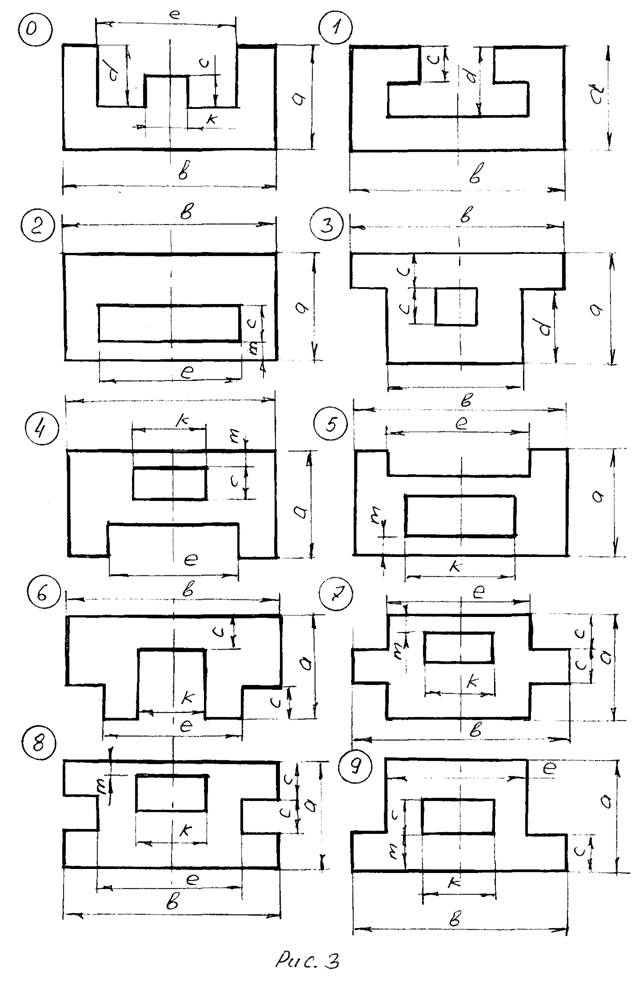

1. Вычертить плоское сечение с использованием чертежных принадлежностей в масштабе.(Масштаб изображения определяется по усмотрению студента)
2. Разбить сечение на простейшие геометрические фигуры.
3. Определить положение центра тяжести каждой из простейших фигур, указав их положение на чертеже.
4. Определить координаты центра тяжести плоского сечения.
5. Нанести центр тяжести на схему.
6. Вырезать из плотного листа бумаги заданное сечение вычерченное в масштабе и проверить произведенные расчеты.
Задача №4
Автомобиль массой m движется из состояния покоя. За время t автомобиль приобретает скорость V. Определить:
- ускорение с которым движется автомобиль при разгоне, считая его постоянным;
- путь, пройденный автомобилем;
- работу двигателя за время разгона.
Табл. №4
Параметр | Данные по вариантам (Предпоследняя цифра шифра) | |||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 0 | |
m,кг | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | 1600 |
t,с | 8 | 9 | 11 | 12 | 15 | 16 | 17 | 15 | 19 | 18 |
V, км/час | 80 | 90 | 100 | 80 | 90 | 60 | 80 | 60 | 100 | 90 |
Задача 5
Ответить на вопрос согласно своего варианта.
Номер вопроса дан в табл.№ 5.
Табл. № 5
Предпоследняя цифра шифра | Последняя цифра шифра | |||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 0 | |
0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
1 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 |
2 | 21 | 22 | 23 | 24 | 25 | 26 | 1 | 2 | 3 | 4 |
3 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 |
4 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
5 | 25 | 26 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
6 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 |
7 | 19 | 20 | 21 | 22 | 23 | 24 | 25 | 26 | 1 | 2 |
8 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
9 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 |
1. Механизм и машина. Классификация машин.
2. Требования, предъявляемые к машинам и деталям.
3. Передачи. Назначение передач. Классификация передач.
4. Основные кинематические и силовые соотношения в передачах.
5. Фрикционные передачи, их назначение и классификация.
6. Понятие о вариаторах. Схемы вариаторов.
7. Классификация зубчатых передач, достоинства и недостатки, область применения.
8. Виды разрушения зубьев.
9. Винтовая передача: достоинства и недостатки, область применения.
10. Червячные передачи: устройство, достоинства и недостатки, область применения червячных передач.
11. Ременные передачи: классификация, достоинства и недостатки, область применения ременных передач.
12. Детали ременных передач: типы ремней, шкивы. Способы натяжения.
13. Цепные передачи: достоинства и недостатки, область применения, классификация
14. Детали цепных передач: приводные цепи, звездочки. Смазка цепи.
15. Конструктивные элементы валов и осей.
16. Подшипники скольжения: конструкции, достоинства и недостатки, область применения.
17. Подшипники качения: устройство, достоинства и недостатки, применение.
18 Классификация подшипников качения по ГОСТу, основные типы, условные обозначения.
19. Муфты, их назначение и классификация.
20. Резьба. Классификация и основные параметры.
21. Конструктивные формы резьбовых соединений.
22. Шпоночные соединения: применение, типы шпоночных соединений.
23. Шлицевые соединения: достоинства и недостатки, виды и обозначения.
24. Сварные соединения:применение, достоинства и недостатки. Виды.
25. Клеевые соединения: достоинства, недостатки. Применение и особенности выполнения.
26. Заклепочные соединения: классификация, типы заклепок.
|
