уметь:
составлять расчетную схему, выполнять расчет прямых валов и осей на прочность и жесткость.
Валы и оси, их назначение и классификация. Элементы конструкций, материалы валов и осей. Проектировочный и проверочный расчеты.
Тема 3.12. Опоры валов и осей
Студент должен знать:
конструкции, материалы, смазку и КПД подшипников скольжения;
порядок расчетов на теплостойкость и износостойкость;
основные типы подшипников качения, маркировку, способы установки;
влияние различных факторов на долговечность;
порядок расчета;
уметь:
подбирать подшипники для опор валов и осей;
проводить проверку подшипников скольжения на износостойкость и теплостойкость;
проводить проверку подшипников качения на долговечность.
Общие сведения. Подшипники скольжения. Виды разрушения, критерии работоспособности. Расчеты на износостойкость и теплостойкость.
Подшипники качения. Классификация, обозначение. Особенности работы и принципы выхода из строя. Подбор подшипников по динамической грузоподъемности. Смазка и уплотнения.
Тема 3.13. Муфты
Студент должен знать:
назначение и конструкции муфт основных типов;
уметь:
подбирать соединительные муфты по заданному моменту и диаметру валов.
Назначение и классификация муфт. Устройство и принцип действия основных типов муфт. Подбор стандартных и нормативных муфт.
Самостоятельная работа студента: Подбор стандартных и нормативных муфт.
Тема 3.14. Неразъемные соединения деталей
Студент должен знать:
основные типы сварных соединений и расчет на прочность при осевом нагружении
соединительных деталей;
основные случаи применения соединений с натягом, особенности работы и
основные расчеты на прочность;
уметь:
выполнять проверочные расчеты сварных, клеевых соединений;
выбирать стандартную посадку и рассчитывать соединение с натягом.
Соединения сварные, паяные, клеевые. Основные типы сварных швов и сварных соединений. Допускаемые напряжения. Расчет соединений при осевом нагружении. Общие сведения о клеевых и паяных соединениях. Соединения с натягом. Самостоятельная работа студента: Расчет соединений с натягом.
Тема 3.15. разъемные соединения деталей
Студент должен знать:
виды резьбовых соединений и стандартные крепежные детали; основные расчеты на прочность при постоянной нагрузке; типы соединений стандартными шпонками; порядок подбора по гост шпонок и шлицевых соединений;
уметь:
выполнять расчеты одиночного болта при постоянной нагрузке;
подбирать шпонки и шлицевые соединения и производить их проверочный расчет.
Резьбовые соединения. Расчет одиночного болта на прочность при постоянной нагрузке. Шпоночные и шлицевые соединения. Классификация, сравнительная характеристика. Проверочный расчет соединений.
ЛИТЕРАТУРА
Основные источники:
1. И. Техническая механика. Теоретическая механика и сопротивление материалов. – М.; Высшая школа, 2002
2. М. Теоретическая механика для техникумов – М.; Наука, 1988
3. А., А. Теоретическая механика. Сопротивление материалов. - М.: Высшая школа, 2001 г.
2. М. Сопротивление материалов. - М.: Высшая школа, 2001 г
3 Г., С. «Детали машин» . М.: Высш. школа., 2002 г.
Дополнительная :
1. Н. Детали машин. - М.: Высшая школа, 2001 г.
2. С. Основы технической механики. - Л.: Машиностроение, 1990 г.
3 В., П. Сопротивление материалов в примерах и задачах. - М.: Высшая школа, 2000 г.
. И. Руководство к решению задач по теоретической механике – М.; Высшая школа,
2. П. Техническая механика. Сборник тестовых эаданий – М.; ИНФРА-М., 2002
Задания для контрольной работы
На кронштейн состоящий из двух стержней действуют силы F1 и F2. 1.Определить усилия в стержнях кронштейна и проверить полученный результат графически, построив многоугольник сил.
2. Подобрать требуемый размер поперечного сечения из условия прочности на растяжение (сжатие).Для стержня АВ - круглого поперечного сечения. Для стержня ВС – квадратного поперечного сечения. Принять [σ] =160 МПа.
3. Определить удлинение стержня АВ. Принять Е=2·105 Мпа, длина стержня 1м.

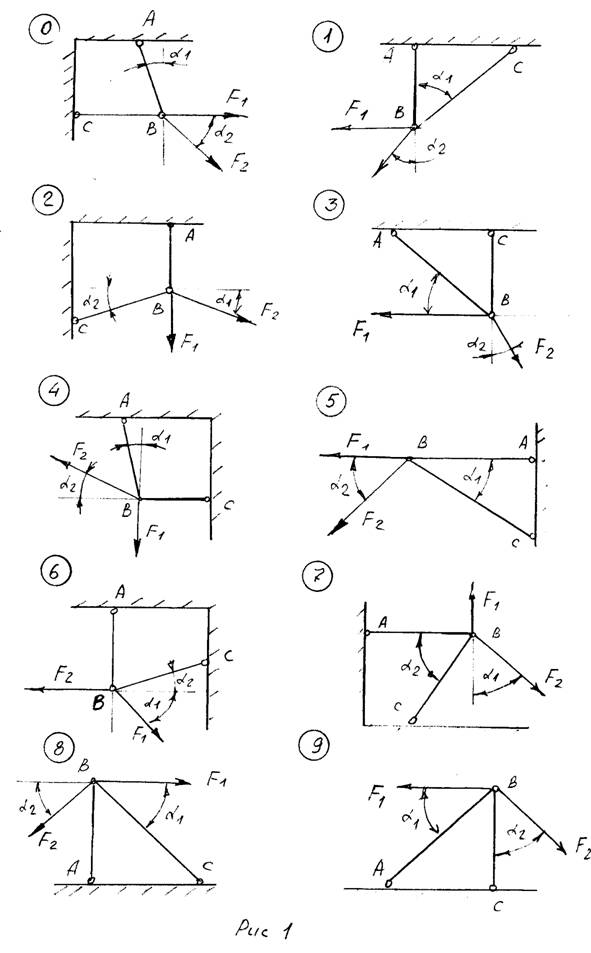

Исходные данные представлены в табл. 1.Схемы конструкций представлены на рис. 1.
Табл.1 Исходные данные к задаче №1
Параметр | Данные по вариантам(Предпоследняя цифра) | |||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 0 | |
F1,кH | 5 | 8 | 10 | 12 | 14 | 15 | 18 | 10 | 8 | 6 |
F2,кH | 20 | 12 | 15 | 10 | 8 | 6 | 4 | 5 | 8 | 12 |
α 10 | 30 | 45 | 60 | 30 | 45 | 60 | 30 | 45 | 60 | 30 |
α 20 | 45 | 30 | 60 | 30 | 30 | 45 | 45 | 30 | 30 | 45 |
Порядок выполнения задания:
1. Вычертить схему с использованием чертежных принадлежностей.
2. Заменить действие стержней их реакциями.
3. Провести оси координат.
4. Определить проекции сил на эти оси и составить уравнения равновесия.
5. Решить уравнения относительно неизвестных реакций стержней.
6. Построить силовой многоугольник и сделать вывод о правильности выполненных расчетов.
7. Подобрать из условия прочности требуемые размеры поперечного сечения стержней.
8. Определить удлинение стержня АВ.
Задание 2
Для заданной балки, нагруженной внешними силами:
1. Определить реакции опор. Проверить полученные расчеты.
2. Построить эпюры поперечных сил и изгибающих моментов.
3. Подобрать требуемый размер поперечного сечения балки из условия прочности на изгиб, приняв [σ] =160 МПа.

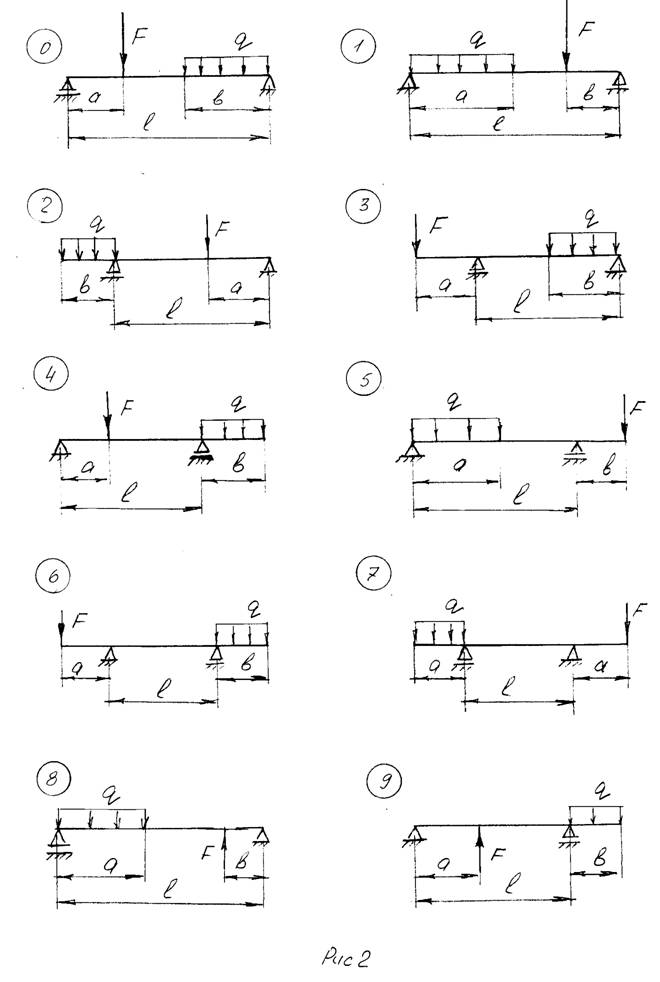

Исходные данные представлены в таблице №2. Схемы балок представлены на рис. 2 и3.
Табл. №2 Исходные данные к заданию № 2.
Параметр | Данные по вариантам(Предпоследняя цифра шифра) | |||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 0 | |
F, кН | 5 | 8 | 12 | 10 | 15 | 20 | 25 | 15 | 18 | 10 |
q, кН/м | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
l,м | 5 | 5 | 10 | 10 | 10 | 10 | 5 | 5 | 5 | 10 |
а, м | 2 | 3 | 2 | 3 | 2 | 3 | 2 | 3 | 2 | 3 |
в, м | 4 | 2 | 4 | 2 | 2 | 4 | 4 | 2 | 4 | 2 |
Порядок выполнения задания:
1. Вычертить схему балки с использованием чертежных принадлежностей.
2. Заменить действие опор их реакциями.
3. Составить уравнения равновесия и решить их относительно неизвестных реакций опор.
4. Проверить выполненный расчет, составив дополнительное уравнение равновесия.
5. Составить выражения для поперечной силы и изгибающего момента и построить их эпюры.
6. Определить требуемый момент сопротивления балки двутаврового профиля и подобрать требуемый размер. (Таблица для подбора сечений дана в конце методички)
Задание 3
Для заданного плоского сечения:
1. Определить положение центра тяжести. Проверить полученные расчеты опытным путем (Методом подвешивания).
Исходные данные представлены на рисунке 3.Данные представлены в табл. №3
Табл.№3
Параметр | Данные по вариантам(Предпоследняя цифра шифра) | |||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 0 | |
а, см | 6 | 7 | 8 | 9 | 6 | 7 | 8 | 6 | 7 | 8 |
в, см | 10 | 12 | 14 | 15 | 15 | 16 | 10 | 12 | 14 | 15 |
С, см | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
К, см | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
е, см | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 |
m,cм | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
d, см | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
Порядок выполнения задания:
|
Из за большого объема этот материал размещен на нескольких страницах:
1 2 3 4 5 |
