Практические работы по междисциплинарному курсу МДК.01.01 «Проектирование зданий и сооружений» (стр. 10 )

Таблица А-9

Подбор рабочей арматуры в железобетонной колонне

№ вар

Расчетная схема колонны

Нэт, м

Расчетное усилие N, кН

Класс

Сечение колонны b*h, см

бетона

арма

туры

1

2

3

4

6

7

8

1

4,2

1600

В25

А300

30 x 40

2

5,4

1700

В15

А400

40 x 40

3

5,4

1600

В20

А300

40 x 40

4

6,0

1000

В20

А400

30 x 30

5

7,2

1300

В25

А300

40 x 40

6

5,4

1150

В20

А400

40 x 40

7

4,8

1200

В25

А300

30 x 30

8

6,0

800

В15

А400

30 x 30

9

5,7

1400

В25

А300

30 x 30

10

6,0

1100

В20

А400

40 x 40

11

4,8

950

В15

А300

30 x 30

12

8,4

1180

В20

А400

40 x 40

13

6,6

1650

В25

А300

30 x 30

14

7,6

1560

В20

А400

30 x 40

15

6,0

1750

В15

А300

40 x 40

16

4,0

650

В15

А400

30 x 30

17

4,2

1150

В20

А300

40 x 40

18

3,8

1450

В25

А400

30 x 40

19

3,5

1350

В20

А300

30 x 30

20

4,0

1400

В20

А400

40 x 40

21

9,6

1540

В20

А300

30 x 40

22

12,2

1620

В15

А400

40 x 40

23

11,4

1570

В25

А300

30 x 30

24

14,4

1350

В20

А400

40 x 40

25

12,0

1080

В15

А300

30 x 40

26

3,3

1050

В20

А400

40 x 40

27

2,8

1300

В25

А300

30 x 30

28

2,5

1210

В20

А400

30 x 30

29

2,7

1160

В20

А300

30 x 40

30

3,0

1230

В15

А400

40 x 40

Приложение Б

Плотность некоторых строительных материалов

Наименование строительных материалов

Плотность ρ, кг/м3

1

Бетон тяжелый

2200…2400

2

Железобетон

2500

3

Каменная кладка

1700

4

Асфальтобетон литой (в стяжках)

1800

5

Керамзитобетон

900…1600

6

Древесина (сосна, ель)

500

7

Дуб, береза

700

8

Сталь

7800

9

Фанера

700

10

Цементно- песчаный раствор

2000

11

Керамическая плитка

2700

12

Ламинат t=7…8мм

700

13

Паркет t=2…25мм

500

14

Линолеум t=3мм

1100…1600

15

Плиты ДВП t=3,2мм

700

16

Листы ГКЛ t=16мм, ГВЛ t=13мм

1100

17

Утеплитель URSA, PAROС

60…75

18

Мин-ватные плиты полужесткие

125

19

Мин-ватные плиты жесткие

250

20

Эковата

300

21

Плиты ДВП изоляционные, t=24мм

250

22

Пенопласт

15…25

23

Пенополистирол ПСБ-С (ГОСТ 15588-86)

35

24

Керамзит

300…500

25

Перлит

250

26

Вермикулит

250…400

27

Rockwооl

110…160

28

Roofmate

30

29

URSAFOAM

60…75

30

Isover

50…80

31

Катепал-тупла

1200

32

Бикрост, Линокром

1200

33

Техноэласт, Экофлекс

1150

34

Рубероид t=3мм

600

35

Битум

1050

Приложение В

Масса плит перекрытия

№

Марка плиты

Масса, кг

№

Марка плиты

Масса, кг

1

ПК 63.10

1825

13

ПК 63.15

2950

2

ПК 60.10

1725

14

ПК 60.15

2800

3

ПК 57.10

1650

15

ПК 57.15

2675

4

ПК 54.10

1575

16

ПК 54.15

2525

5

ПК 51.10

1475

17

ПК 51.15

2400

6

ПК 48.10

1400

18

ПК 48.15

2250

7

ПК 63.12

2200

19

ПК 63.18

3350

8

ПК 60.12

2100

20

ПК 60.18

3175

9

ПК 57.12

2000

21

ПК 57.18

3025

10

ПК 54.12

1900

22

ПК 54.18

2875

11

ПК 51.12

1800

23

ПК 51.18

2700

12

ПК 48.12

1700

24

ПК 48.18

2550

Приложение Г

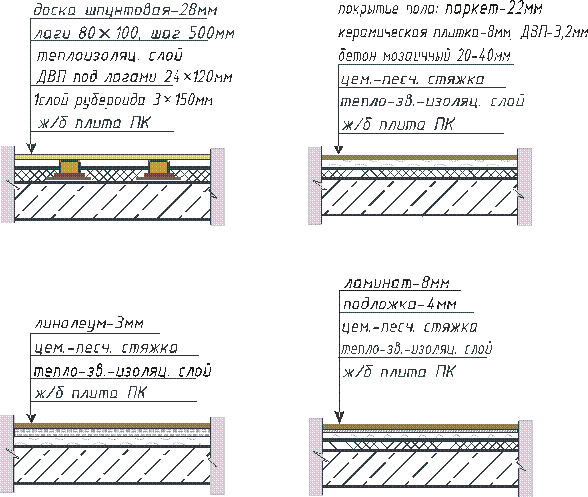

Узлы полов

Блок- схема

Приложение Д Подбор сечения сжатых деревянных элементов
