Совершенствование и разработка новых технологий освоения нефтяных скважин с помощью струйных аппаратов на месторождениях Западной Сибири (стр. 4 )

По результатам исследования скважины № 91 на установившихся режимах фильтрации построена индикаторная диаграмма (рис. 3).

Рисунок 3 - Индикаторная диаграмма по результатам испытания скважины

№ 91 Русского месторождения

При обработке результатов выявлено «искривление» линии тренда в зоне низких депрессий, при этом коэффициент продуктивности составил 0,19 м³/сут·МПа.

«Вогнутость» индикаторной кривой к оси дебитов свидетельствует о приобщении ранее не вовлечённых в работу пропластков в процессе освоения объекта. Было установлено, что приток нефти начинался при начальной депрессии, равной 1,1 МПа. Содержание песка в рабочей жидкости составляло 8,3 кг/м3. При последующем снижении депрессии до значения 2,66 МПа вынос песка прекратился и скважина устойчиво работала с дебитами от 3 до 4 м3/сут.

На рис. 4 приведена КВД, характер которой свидетельствует о том, что по сравнению с удаленной зоной фильтрационные свойства ПЗП скважины № 91 улучшены.

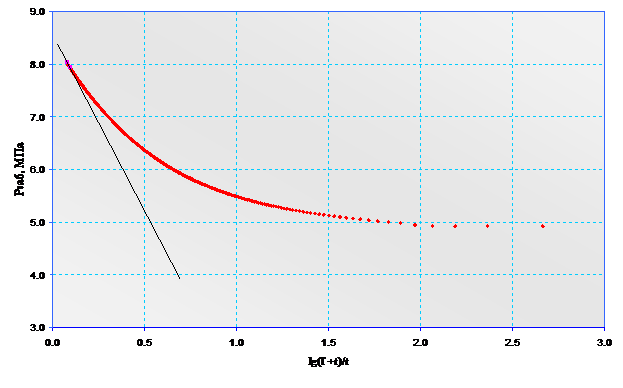

Рисунок 4 - Определение параметров пласта методом Хорнера по
скважине № 91 Русского месторождения

При обработке КВД по второму объекту было выявлено, что ФЕС свойства ПЗП ухудшены, по сравнению с удаленной зоной пласта, в среднем в два раза. Об этом свидетельствует выпуклость линии КВД к оси Рзаб.

В процессе обработки результатов было установлено, что при создании депрессии 3,38 МПа начинается разрушение прискважинной зоны пласта.

Таким образом, промысловыми испытаниями объекта с помощью установки УЭИП-3М были установлены оптимальные депрессии на пласт, представленный слабосцементированными коллекторами. Конфигурация КВД (рис. 4) свидетельствует о том, что фильтрационные свойства ПЗП существенно изменены, по сравнению с удаленной зоной пласта. Последующее освоение объектов в интервалах 889-893 м; 896-898 м и 889-893 м; 896-898 м; 878-881 м подтвердило преимущество предложенной технологии. Результаты исследований и детальная интерпретация результатов испытаний показала, что ФЕС ПЗП в этих скважинах также ухудшены, по сравнению с удалённой зоной пласта.

Полученные с помощью рекомендуемой технологии результаты гидродинамических исследований слабосцементированных пластов в скважине № 91 Русского месторождения приведены в таблице 2.

Таблица 2 – Результаты следований пластов в скважине № 91

Русского месторождения

Результаты гидродинамических исследований и освоения скважин, вскрывших низкопроницаемые пласты с аномально высокими пластовыми давлениями, представлены на рис. 5, 6.

На индикаторной диаграмме (рис. 5) отмечается «искривление» линии в зоне низких депрессий («вогнутость» к оси дебитов), что свидетельствует о приобщении дополнительных пропластков в процессе освоения объекта на установившихся режимах фильтрации. При этом, коэффициент продуктивности с «подключенными» пропластками составил 0,20 м³/сут·МПа.

Рисунок 5 – Индикаторная диаграмма по скважине № 90

Пальниковской площади

На рис. 6 представлена диаграмма обработки КВД по методу Хорнера по скважине № 90 Пальниковской площади

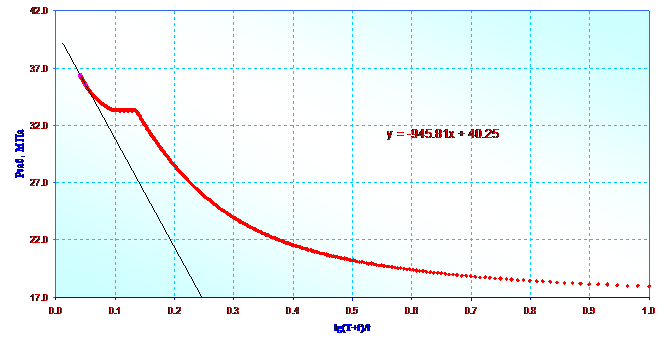

Рисунок 6 – Определение параметров пласта методом Хорнера по скважине № 90 Пальниковской площади

При интерпретации данных КВД были определены гидропроводность, проницаемость пород пласта и скин-фактор.

Опыт работ показал, что освоение пластов с АВПД в Пуровском НГР целесообразно проводить с помощью струйных насосов созданием депрессий на пласт в пределах 22,01-31,31 МПа.

По результатам исследований скважин с аномально высокими пластовыми давлениями получены зависимости удельного коэффициента продуктивности скважины при изменении пластового давления и оптимальной депрессии (с коэффициентом корреляции 0,8491). Установлено, что с уменьшением показателя Рпл/ΔР удельная продуктивность возрастает.

По результатам ГДИ была получена зависимость удельного коэффициента продуктивности скважины от коэффициента аномальности пластового давления. При этом было установлено, что с увеличением коэффициента аномальности удельная продуктивность скважины снижается.

По полученным уравнениям возможно оперативное определение удельной продуктивности объекта перед его освоением с учетом Рпл/∆Ропт (у = -14,441х + 6,1511, R² = 0,8491) и коэффициента аномальности (у = -0,1817ln(x) + 0,8293, R² = 0,586), что позволяет планировать оптимальные депрессии на пласты с определением ФЕС коллекторов.

ОСНОВНЫЕ ВЫВОДЫ И РЕКОМЕНДАЦИИ

1.  Анализ применения струйных аппаратов (насосов) при освоении скважин на ряде нефтяных месторождениях Западной Сибири доказал их высокую эффективность.

2.  Для рассмотренных месторождений со сложнопостроенными пластами обосновано и уточнено влияние управляемых многоцикловых воздействий на ФЕС коллекторов и получение притоков нефти в процессе освоения скважин, что обеспечило повышение их продуктивности в 1,5 - 2 раза.

3. Разработаны новые конструкции струйных аппаратов (насосов) типа УВОИС-1, УЭИП-1 и УЭИП-3М, которые отличаются высокой надёжностью и их применение позволяет проводить вторичное вскрытие пластов и интенсификацию притоков без подъёма скважинного оборудования.

4. Разработана технология одновременного освоения и исследования двух и более пластов с помощью устройства НУ-74, которая рекомендована недропользователям для широкого применения при разработке месторождений» (Протокол заседания ТО ЦКР Роснедра по ХМАО – Югре, № 000 от 28 ноября 2007 г.).

5. Проведены освоение и гидродинамические исследования слабосцементированных коллекторов на Русском и Вань-Еганском газонефтяных месторождениях с определением продуктивности, гидропроводности и проницаемости пластов ПК1-7. Установлены оптимальные депрессии для пластов ПК1-7 Русского месторождения, которые составляют 1,1-2,66 МПа.

6. Для сложнопостроенных низкопроницаемых пластов с АВПД с помощью разработанных новых конструкций струйных аппаратов и технологий их применения определены фильтрационные параметры и оптимальные депрессии при освоении скважин, из которых получены промышленные притоки нефти.

7. За счет внедрения в производство разработанных технических средств и технологий на разведочных площадях бывшего ПГО «Главтюменьгеология» (1985-1995 г. г.) в категорию С1 было переведено 20 млн. т. запасов нефти. На месторождениях юга Западной Сибири в 2007 г. в категорию С1 переведено более 10 млн. т. нефти.

Основные положения диссертации опубликованы в 16 печатных работах:

1.  Шлеин Г. А. Перспективы применения струйных насосов при комплексном воздействии на призабойные зоны пластов в разведочных скважинах Западной Сибири / Тез. докл. науч.- практ. конф. молодых ученых и специалистов по проблемам: современные технологии и технические средства, повышающие технико-экономические показатели строительства нефтегазовых скважин. МинГео РСФСР, «Главтюменьгеология», НТО «Горное», Зап­Сиб­Бур­НИПИ. - Тюмень, 1986. – С. 56 – 58.

2.  Шлеин Г. А. Применение струйных аппаратов при испытании скважин в Западной Сибири. Проблемы локального прогноза и разведки залежей нефти и газа Западной Сибири / , , // Тезисы докладов на региональной науч.-практ. Конф. - Тюмень, 1987. – С. 84 – 85.

3.  Шлеин  применения струйных насосов при испытании скважин с аномально высокими пластовыми давлениями / , , // Совершенствование физико-химических методов интенсификации притоков при разведке нефтяных месторождений в Западной Сибири. Сборник научных трудов ЗапСибБурНИПИ. - Тюмень, 1990. – С. 48 – 52.

4.  Шлеин  применения струйных насосов при освоении разведочных скважин и интенсификации притоков нефти в Западной Сибири / Тезисы докладов НКТ «Эффективность вскрытия и методов оценки сложнопостроенных продуктивных пластов при бурении, опробовании глубоких разведочных скважин» МинГео СССР, Концерн «Тюменьгеология», ЗапСибБурНИПИ. - Тюмень, 1990. – С. 121 – 123.

5.  Курамшин струйного насоса для освоения скважин и интенсификации притока / , , // Нефтяное хозяйство. – 1997. - № 2. – С. 20 – 21.

6.  Шлеин разработки залежей нефти в низкопроницаемых коллекторах. Повышение нефтеотдачи пластов / , , // Труды международного технологического симпозиума по повышению нефтеотдачи. Россия, Москва РАГС при Президенте РФ. – М.: 2002. – С. 188 – 192.

7.  Шлеин  оптимизации нефтедобычи. Повышение нефтеотдачи пластов / , , // Труды Международного технологического симпозиума. Россия, Москва РАГС при Президенте РФ. – М.: 2002. – С. 243 – 246.

8.  Донков качества испытания и продуктивности поисково-разведочных скважин, вскрывших залежи углеводородов в юрских отложениях, путем химического и волнового воздействия на прискваженную зону пласта / , , // Пути реализации нефтегазового потенциала ХМАО: Тез. докл. Шестой окруж. науч.- практич. конф. – Ханты-Мансийск: 2003. – С.385-388.

9.  Ягафаров исследования малодебитных скважин: Монография / , , . – Тюмень: Вектор Бук, 2006. – 325 с.

10.  А. с. 1680969 СССР, А 1 Е 21 В 49/00, 43/00. Способ вскрытия, освоения и исследования пласта / , , . - № 000; Заявлено 13.02.89; Опубл. 30.09.91, Бюл. № 36.

11.  Патент РФ № 2015317 РФ МКИ5 Е 21 В 49/00. Устройство интенсификации притока / , , . – (Россия) № 000/03; Заявлено 27.12.91; Опубл. 30.06.94, Бюл. № 12.

12.  Патент РФ № 000 РФ МКИ6 Е 21 В 43/00 Устройство для очистки, освоения и исследования скважины / , , (Россия). - № 000/03; Заявлено 04.01.1996; Опубл. 10.01.98, Бюл. №1.

13.  Патент РФ № 2131023 РФ МКИ6 Е 21 В 43/25, 49/00. Способ освоения, исследования скважин и интенсификации нефтегазовых притоков и устройство для его осуществления / , , (Россия). - № 000/03; Заявлено 17.02.1998; Опубл. 27.05.99, Бюл. № 15.

14.  Патент РФ № 000 РФ МКИ7 Е 21 В 28/00, 43/25. Скважинный гидравлический вибратор / , , (Россия). - № 000/03; Заявлено 14.05.1999; Опубл. 27.12.2000, Бюл. №36.

15.  Патент РФ № 2160364 РФ МКИ7 Е 21 В 49/00, 43/25. Способ освоения, исследования скважин и интенсификации нефтегазовых притоков и устройство для его осуществления / , , (Россия). - № 000/03; Заявлено 20.08.99. Опубл. 10.12.2000, Бюл. № 34.

16.  Патент РФ № 2179631 РФ МКИ7 Е 21 В 43/25, 49/00. Способ освоения, исследования скважин и интенсификации нефтегазовых притоков, осуществление водоизоляционных работ устройство для его осуществления / , А. Э., Лыткин , Р. И., Сафиуллин, Н. Н., Прохоров, (Россия). - № 000/03; Заявлено 23.02.2001; Опубл. 20.02.2002, Бюл. № 5.

 А. Шлеин
