1.  Коэффициент условия работы γс = 0,9 ( СНиП 11-23-81* стр 7, табл. 6, п. 1).

2.  Коэффициент надежности по назначению здания γn = 0,95;

3.  Материал: сталь марки ВСтПс6-2 по ГОСТ 8239-72*;

4.  Модуль упругости прокатной стали Е – 2,06×105 МПа (СНиП II-23-81*табл. 63)

Для учета в расчете нагрузки от собственного веса балки предварительно принять номер балки (двутавр) равным 1/15 расчетного пролета и по сортаменту принять требуемую величину.

При выполнении расчетов пользоваться следующей литературой:

1.  СНиП 2.01.07-85* «Нагрузки и воздействия» ( стр.3. табл.1, стр.4 п 3,7; стр 5 табл. 3) ;

2.  СНиП 11-23-81*» стальные конструкции» (табл.6 п.1; табл.51, 40, 63);

3.  СНиП 11-3-7** «Строительная теплотехника», прил.3.

4.  ГОСТ 8239-72* «Сталь прокатная. Балки двутавровые»;

Задание №4 « Подобрать сечения и сконструировать заданный узел фермы»

По данным таблицы 3 и заданной расчетной схеме (рис.4) стропильной фермы требуется;

1.  По расчетным усилиям, действующим в стержнях фермы, и геометрическим размерам элементов подобрать сечения и сконструировать заданный узел при соединении на сварке и болтах. Уголки парные.

2.  Определить размеры фасонки.

3.  Выполнить рабочий чертеж узла фермы в двух вариантах: в масштабе 1 : 10; 1 : 20.

4.  Общие исходные данные для решения задания 4 взять из задания 3.

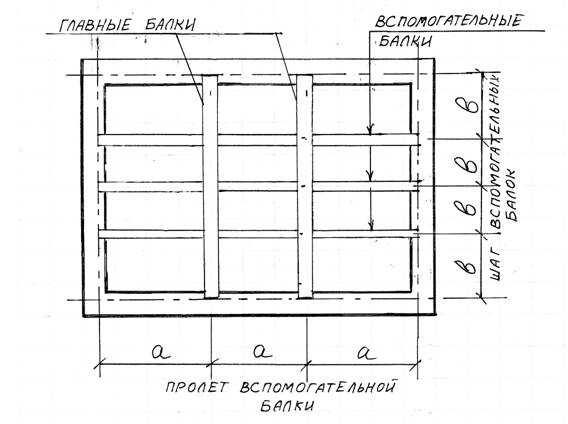

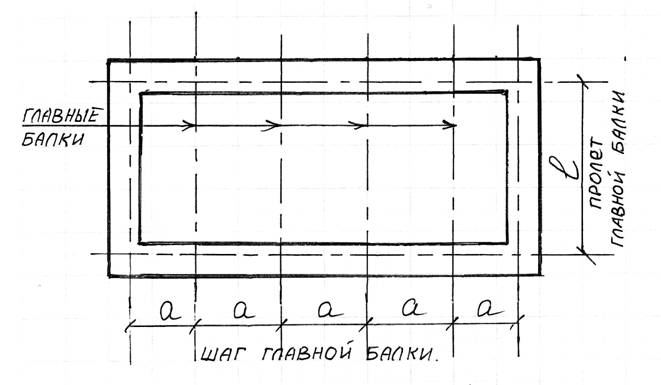

Типы балочных клеток

1.  Упрощенный

2.  Нормальный

РИС. 2

Таблица 1.

№ п/п

Исходные данные

Варианты.

1

2

3

4

5

6

7

8

9

10

1

Назначение здания

Жилой дом

столовая

Библии-отека

Книго-хранилище

клуб

школа

Учебн. завед.

Обще-житие

детсад

Мага-зин

2

Пролет L, м

6,0

6,0

6,0

6,0

6,0

6,0

6,0

6,0

6,0

6,0

3

Шаг а,м

6,0

6,0

6,0

6,0

6,0

6,0

6,0

6,0

6,0

6,0

4

Количество этажей

5

2

3

3

2

5

5

4

2

3

5

Высота этажа Н, м

3,0

3,6

3,3

3,6

4,2

3,6

3,6

3,0

3,3

4,2

6

Район строительства

Курск

Киев

Орен-бург

Рига

Красно-ярск

Иркутск

Пермь

Влади-мир

Брянск

Тамбов

7

Плотность утеплителя ρ, н/м3

7000

9000

9000

8000

9000

8000

8000

7000

6000

9000

8

Толщина слоя утеплителя δ, мм

160

140

180

160

200

220

180

200

160

180

9

Глубина заложения фундамента α, м

1,4

1,6

1,8

1,6

1,8

1,9

1,7

1,6

1,4

1,5

10

Условное расчетное давление на основание R0, кПа

220

180

190

180

200

220

230

220

280

160

11

Состав пола

(рис3 стр. 18)

А

В

А

В

А

В

А

А

А

В

Таблица 2.

№ п/п

Исходные данные

Вариант

10

1

2

3

4

5

6

7

8

9

1

Тип балочной клетки (рис 2 стр.20)

I

I

I I

I I

I I

I I

I

I

I I

I

2

Пролет главной балки l, м

6,2

6,8

-

-

-

-

7,5

6,8

-

6,5

3

Шаг главных балок а, м

1,8

1,6

-

-

-

-

1,2

1,4

-

1,5

4

Пролет вспомогательных балок а, м

-

-

5,6

5,2

5,0

6,0

-

-

5,8

-

5

Шаг вспомогательных балок b, м

-

-

1,3

1,4

1,6

1,2

-

-

1,4

-

6

Тип конструкции перекрытия (рис. 3)

А

Б

В

Б

В

А

В

А

Б

А

7

Полезная нагрузка (нормативная)

q, кН/м2

5

4

3

4

5

3

4

5

3

4

8

Допускаемый прогиб балки

1/300

1/250

1/400

1/400

1/400

1/250

1/300

1/400

1/300

1/400

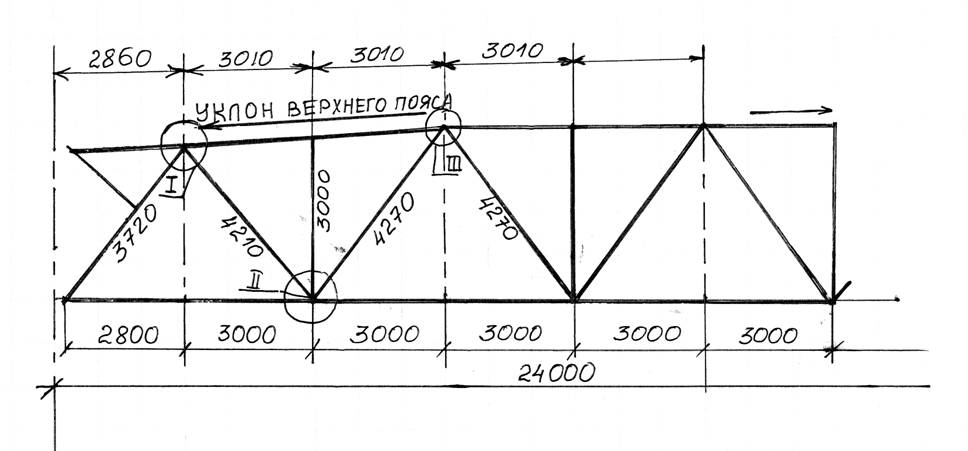

Расчетная схема фермы М 1 : 100

РИС. 4

Таблица 3.

Узел фермы

Обозначения усилий в стержнях

№ стерж-ня

Усилия в стержнях, кН

1

2

3

4

5

6

7

8

9

10

I

1

0

-

-

0

-

-

0

-

-

0

2

-865

-

-

-896

-

-

-835

-

-

-850

3

+336

-

-

+366

-

-

+306

-

-

+350

4

-710

-

-

-740

-

-

-680

-

-

-725

I I

1

-

+536

-

-

+566

-

-

+506

-

-

2

-

+336

-

-

+366

-

-

+306

-

-

3

-

-132

-

-

-162

-

-

-102

-

-

4

-

-180

-

-

-210

-

-

-150

-

-

5

-

+990

-

-

+1020

-

-

+960

-

-

I I I

1

-

-

-865

-

-

-895

-

-

-835

-

2

-

-

-970

-

-

-1000

-

-

-940

-

3

-

-

-36

-

-

-66

-

-

-16

-

4

-

-

-180

-

-

-210

-

-

-150

-

Задание № 5. «Расчет фундамента под колонну среднего ряда»

Из за большого объема этот материал размещен на нескольких страницах:
