4. Составить уравнение равновесия для плоской системы параллельных сил:

5. Найти из уравнений равновесия неизвестные силы реакций.

6. Определить поперечную силу в каждом из характерных сечений, как сумму внешних сил, приложенных по одну сторону от сечения.

7. Построить эпюру поперечных сил.

8. Определить величину изгибающего момента для каждого характерного сечения, как сумму моментов внешних сил, приложенных по одну сторону от сечения, относительно центра тяжести этого сечения.

9. Построить эпюру изгибающих моментов.

10. Выбрать наиболее нагруженное сечение, где Mu=max.

11. Записать уравнение условия прочности при изгибе:

12. Найти требуемую величину осевого сопротивления сечения:

; из выражения; .

13. Определить диаметр наиболее нагруженного поперечного сечения оси:

14. Округлить диаметр до ближайшего стандартного значения из ряда R40 по таблицы 2

15. Вывод

Задания к практической работе № 8

1

2

3

4

5

6



7

8

9

10

Практическая работа № 9

Расчеты при кручении.

Тема: Сопротивление материалов. Деформация кручения.

Цель работы: Научиться определять величину крутящих моментов, определять диаметр вала из условия прочности при кручении и определять угол закручивания.

Задание: Определить величину крутящих моментов для каждого участка, построить эпюру крутящих моментов, определить диаметр вала на каждом участке, определить угол закручивания каждого участка. Принять мощность на колесах:

Р2=0,5Р1; Р3=0,3Р1 Р4=0,2Р.1

Схему и исходные данные выбрать в соответствии с номером студента по списку в журнале.

Для всех вариантов принимать:=25МПа; G=8·104МПа

Порядок выполнения.

1. Изобразить расчетную схему.

2. Разбить вал на участки и пронумеровать их.

3. Определить мощность на колесах.

4. Определить вращающие моменты на колесах: Мвр= Нм,

где Р – мощность на колесе (Вm), ω – угловая скорость (рад/с)

5. Определить крутящие моменты на каждом участке – Мk.

6. Построить эпюру крутящих моментов – Mk.

7. Из условия прочности при кручении:

определить требуемый поперечный момент сопротивления для каждого участка:

8. Определить диаметр вала для каждого участка:

Округлить полученное значение до стандартных.

9. Определить полярные моменты инерции сечений для каждого участка:

Jр=0,1d4(мм)

10. Определить углы закручивания каждого участка, приняв длины участков одинаковыми и равными =300мм

11. Вывод.

Таблица – Варианты заданий

Вариант

Р1кВт

ωрад/с

№ схемы

1, 11, 21.

30

20

1

2, 12, 22.

22

30

2

3, 13, 23.

15

10

3

4, 14, 24.

18

40

4

5, 15, 25.

10

30

5

6, 16, 26.

25

35

6

7, 17, 27.

35

40

7

8, 18, 28.

24

15

8

9, 19, 29.

50

100

9

10, 20, 30.

11

24

10

Задания к практической работе № 9

1

2

3

4

5

6

7

8

9

10

Практическая работа № 10

Определение кинематических и силовых характеристик передач.

Тема: Детали машин. Передачи.

Цель работы: Научиться определять кинематические и силовые характеристики приводов, состоящих из ряда последовательно соединенных передач.

Задание: Для привода машины, состоящего из механических передач определить угловые скорости и частоты вращения на валах, мощности и вращающие моменты на валах с учетом к. п.д., передаточные числа всех ступеней и привода, к. п.д. привода.

Принять: ηподш=0,99 - для пары подшипников;

ηцп=0,95 – для цепной передачи;

ηрпʅ=0,96 – для ременной передачи;

ηзуб=0,97 – для зубчатой передачи;

ηчп=0,77-0,85 – для червячной передачи.

Схему выбрать в соответствии с номером студента по списку в журнале.

Порядок выполнения.

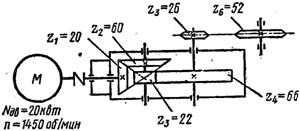

1. Начертить схему привода в соответствии с вариантом.

2. Пронумеровать валы.

3. Определить передаточное отношение каждой ступени.

4. Определить передаточного число привода.

u = u 1· u 2·( u3)

5. Определить частоту вращения валов.

n1=nдв; n2= ; n3= ; n4= ; n4= ;

6. Определить частоту вращения валов.

ωk=

7. Определить мощности на валов.

Р1=Рдв или Р1=Рдв·ηподш P2=·η1; P3=·η2; P4=·η3

8. Д. привода

η=η·ηпер·ηпер···

где к – число пар подшипников.

Уточнить мощность

P4= ·η

9. Определить вращающие моменты на валах

Т=(Нм); где Р-Вm; ω-рад/с.

10. Вывод.

Задания к практической работе № 10

1

2

3

4

5

6

7

8

9

10
