Проектирование и конструирование одноэтажного промышленного здания (стр. 6 )

3.5.2 Плиты покрытия. Форма покрытия существенно влияет на архитектурно-художественный облик здания. В массовом строительстве одноэтажныхпромзданий покрытия, в основном, выполняются с плоскими несущими элементами (стропильными или подстропильными балками и фермами).

Ограждающая часть плоских покрытий, которая одновременно выполняет несущие функции, устраивается с прогонами и без них. Прогоны применяются под асбестоцементные, алюминиевые и стальные листы, а так же в легкосбрасываемых покрытиях над взрывоопасными помещениями.

В покрытиях без прогонов применяются крупноразмерные железобетонные ребристые плиты размером 6 x 1,5; 6 х 3; 12 х 1,5; 12 х 3; по серии 1.465-7 и 1.465-3.

В неотапливаемых зданиях устраивается холодное покрытие (без утеплителя).

При проектировании теплых покрытий особое внимание должно уделяться достижение необходимого температурного перепада между температурами внутреннего воздуха и потолка покрытия – во избежание образования конденсата, который отрицательно сказывается на конструкциях, оборудовании, выпускаемой продукции, здоровье работающих – особенно в производствах имеющих выделения газа, пыли и т. д.

Типоразмеры плит приведены в таблице 11.

3.6 Подкрановые балки

Подкрановые балки приняты разрезными, стальными или железобетонными пролетами 6 и 12 м по сериям 1.426.1-3 и 1.426.1-4 (для пролетов 18 и 24 м).

Таблица 12 – Типоразмеры подкрановых балок

3.7 Световые и светоаэрационные фонари

Для естественного освещения и вентиляции помещений применяют световые и светоаэрационные фонари. В основном проектируют зенитные и прямоугольные фонари.

3.7.1 Зенитные фонари. Зенитные фонари проектируют односкатными, двухскатными и криволинейными со светопропускающим заполнением из двухслойных и трехслойных стеклопакетов по ГОСТ и двухслойных куполов из органического стекла по ГОСТ .

Фонари площадью до 3 м2 рекомендуется применять при высоте до низа несущих конструкций до 7,2 м, площадью до 9 м 2 – до 10,8 м, а более 9 м2 – при более 10,8 м.

Угол наклона остекления принимают не более 12 град.

В качестве типовых фонарей рекомендованы:

1,5 х 1,7 двухслойный открывающийся, серия 1.;

1,5 х 1,7 трехслойный глухой, серия 1.;

2,9 х 2,9; 1,5 х 5,9; 2,9 х 5,9 – двухслойный глухой и открывающийся, серия 1.464.3-20.

3.7.2. Прямоугольные фонари. Наибольшее распространение получили светоаэрационные фонари с одним ярусом переплетов по серии 1.464 – II/62 (рис. 6).

Конструкции применяются для зданий имеющих отметку фонаря над уровнем земли не более 30 м. В зданиях с пролетами 18 м применяют фонари шириной 6 м, а при 24 м и более -12 м.

Длина фонарей должна быть не более 84 м. Размеры переплетов составляют 1,8 х 6 м.

В плоскости несущих строек на 1/3 высоты светового проема устанавливают защитную металлическую сетку.

3.8 Подъемно-транспортное оборудование

Основным средством внутрицехового транспорта в одноэтажных промышленных зданиях являются мостовые краны.

Наиболее распространены мостовые краны грузоподъемностью 5 – 20 т, перемещающие различные по массе и форме грузы по трем взаимно перпендикулярным направлениям в пределах одного пролета.

Для перемещения грузов весом до 5 т следует рекомендовать использование подвесного подъемно – транспортного оборудования (рис. 7) в виде различных конвейеров или подвесных кранов (кран-балок, монорельсов и др.).

Рисунок 6 - Конструктивное решение фонарей

Рисунок 7 - Основные параметры подвесных кранов

а – в пролете 18 м при двухопорных кранах; б – то же, при трехопорных; в – в пролете 24 м при трехопорных кранах; г – при двухопорных кранах в пролете 24 м.

3.9 Вертикальное ограждение

В настоящее время наиболее прогрессивны стены из крупных блоков и панелей, применяемые для промышленных зданий массового строительства.

3.9.1 Стеновые блоки. Стеновые блоки могут изготавливаться из керамзито-, шлакобетона, из ячеистых бетонов (газо-, золо-, пенобетона), из силикальцита, вибрированного кирпича, бетонита (смеси молотого известняка – ракушечника и цемента). По толщине, в зависимости от внутренней и зимней наружной температуры, они могут быть 300, 400, 500м мм. Размеры по высоте – 585, 1185 мм и 1785 мм – (горизонтальный шов 15 мм) , длине – 990, 1990, 2990 мм (вертикальный шов 10 мм). Наружная поверхность блоков устраивается с декоративных слоем толщиной 30 – 50 мм. По расположению в стене блоки подразделяют на рядовые, угловые, перемычечные.

3.9.2. Стены. Стены из панелей обладают высокой индустриальностью, экономичны, уменьшают вес здания. Для отапливаемых зданий изготовляют одно-, двух - и трехслойные панели, для неотапливаемых – однослойные железобетонные ребристые или часторебристые. Однослойные панели изготавливают из ячеистых бетонов кг/м3. Толщина панелей – 200, 240, 300 мм.

Двухслойные панели состоят из железобетонной ребристой плиты и утеплителя из пено-, керамзитобетона и других [9].

Трехслойные панели состоят из двух ребристых или часторебристых железобетонных плит и утеплителя из минераловатных плит.

Центральный научно исследовательский институт промышленных зданий Госстроя СССР разработал новые типы стеновых панелей укрупненных размеров длиной 6 м, высотой 2,4 и 3 м. (рис. 8).

Предлагаемые конструкции позволяют почти вдвое уменьшить длину швов и число монтажных элементов, сократить трудозатраты на монтаж зданий до 25%.

Глубокий рельеф панелей может служить ветро - и солнцезащитой.

3.9.3. Конструкции заполнения световых проемов. Боковое естественное освещение в промзданиях устраивается через окна и витражи. Остекление может быть прозрачное или светорассеивающее, одинарное или двойное. В высоких одноэтажных отапливаемых зданиях двойное остекление устраивается только до высоты 2,4 – 3,6 м от пола. В «герметичных» зданиях устраиваются глухие переплеты с двойным остеклением, либо светопроемы заполняются стеклопакетами, стеклоблоками, стеклопрофилитом.

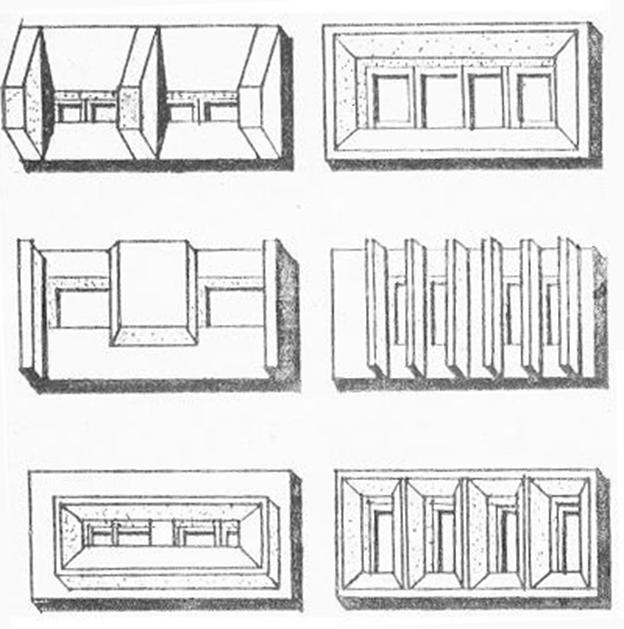

Рисунок 8 - Новые типы стеновых панелей

Оконные переплеты могут располагаться в один, два яруса, быть штучными или ленточными.

На чертежах фасада навеска и направление открывания переплетов обозначаются сплошным ( при открывании наружу) или штриховым (при открывании внутрь) треугольником, основание которого показывает место расположения оси навески. В районах жаркого климата в окнах и витражах должны применяться солнцезащитные устройства. Конструкции окон со стальными переплетами выполняют по серии 1.436.2-15, разработанные ЦНИИ промзданий. Окна с одинарным остеклением могут применяться в районах с разностью температуры внутреннего воздуха в помещении и температуры наиболее холодной пятидневки до 35 ОС, с двойным остеклением раздельных переплетах – выше 49 ОС.

3.9.4. Двери, ворота. Двери общего назначения предназначены для установки в наружных стенах всех отраслей промышленности с категориями производств В, Г, Д и неагрессивной средой, с расчетной температурой наружного воздуха наиболее холодной пятидневки не ниже -40 ОС. В помещениях со взрывоопасными категориями применение дверей не допускается.

Серия 1.436.2-18 «Дверь стальная утепленная двупольная 2Д СУ для производственных зданий». Номенклатура рекомендуемых дверей приведена в табл. 13.

Таблица 13 - Номенклатура дверей серии 1.436.2-18

Ворота делятся на три основных типа: распашные (ВР), подъемные (ВП), откатные (ВО). Номенклатура рекомендуемых типов ворот приведена в табл. 14.

Таблица 14 - Номенклатура ворот

Марка ворот включает: В –обозначение ворот; Р – распашные или раздвижные; П – подъемные; О – откатные, ширину и высоту проемов в дециметрах.
