3.2 Фундаментальные балки

Фундаментальные балки укладывают на столбчатые фундаменты так, чтобы верхняя грань располагалась ниже уровня чистого пола на 30 мм (для устройства цементного, либо рулонного гидроизоляционного слоя с целью защиты стен от увлажнения). Фундаментные балки с боков и снизу засыпаются шлаком (в отапливаемых зданиях) либо песком (в неотапливаемых) для исключения отрицательного воздействия сил пучения, которые возникают в глинистых и суглинистых грунтах зимой в связи с замерзанием грунтовой влаги.

Фундаментные балки укладывают между подколонниками фундаментов на бетонные столбики. Фундаментные балки приняты по серии 1.415-1 и сведены в таблицу 3.5.

Таблица 6 – Сортамент фундаментных балок под панельные навесные стены


Сечение балок	Марка балки	Шаг колонны, м	Высота стены, м	Толщина стены, мм	Длина, мм	Объем бетона, м3
	ФБ6-40 ФБ6-41 ФБ6-42 ФБ6-43 ФБ6-44	6	Не ограни-чена	160 200	5950 5050 4750 4450 4300	0,32 0,27 0,26 0,24 0,23
	ФБ6-45 ФБ6-46 ФБ6-47 ФБ6-48 ФБ6-49	240 300	5950 5050 4750 4450 4300	0,41 0,35 0,33 0,31 0,30
	ФБН1 ФБН1-К	12	Не ограни-чена	160 200 240	10700 10200	1,16 1,11
	ФБН2 ФБН2-К	12	Не ограни-чена	300 400	10700 10200	2,05 1,95
	ФБН3 ФБН4	240 300 400	11960	1,29 2,29

Применять типовые фундаментные балки в местах устройства ворот нельзя, так как они не рассчитаны на нагрузку от транспорта.

3.3 Колонны

Колонны каркасов одноэтажных промзданий бывают:

· по назначению – крайние (пристенные и у продольных температурных швов); средние (между смежными пролетами); торцевые (примыкающие к торцовым стенам); угловые (в местах пересечения продольных и торцевых стен и продольных стен с поперечными температурными швами); фахверковые – для крепления стен;

· по материалу: железобетонные, металлические, деревянные (редко);

· по конструкции: сплошные (одноветвевые), консольные (для зданий с мостовыми кранами); бесконсольные (для зданий без мостовых кранов), цельные на всю высоту, составные из нескольких частей по высоте, комбинированные (из железобетона в нижней части и стали – в верхней).

Колонны железобетонные прямоугольного сечения для одноэтажных производственных зданий высотой 8,4 – 14,4 м, оборудованных мостовыми опорными кранами грузоподъемностью до 32 тонн, приняты по серии 1.424.1-5, вып.0., (рис. 2 и 3).

Колонны предназначены для применения в зданиях:

расположенных в I – IV географических районах по скоростному напору ветра и по весу снегового покрова согласно [7];

с расчетной сейсмичностью до 6 баллов (включительно);

с неагрессивной, слабо и среднеагрессивной газовой средой;

с опорными электрическими мостовыми кранами грузоподъемностью от 5 до 32 тонн;

отапливаемых без ограничения расчетной зимней температуры наружного воздуха (принимается средняя температура наиболее холодной пятидневки);

неотапливаемых – при расчетной зимней температуре не ниже ;

Предел огнестойкости колонн равен 2,5 часам.

При проектировании колонн принято, что наибольшая длина температурного блока 156 м, наибольшая ширина – 150 м. Наименьшая длина здания – 60 м, кроме однопролетных зданий, для которых она принята 36м.

На рис. 2 и 3 приведены примеры опалубочных размеров крайних и средних колонн. Сортамент колонн приведен в таблице 7 и таблице 8.

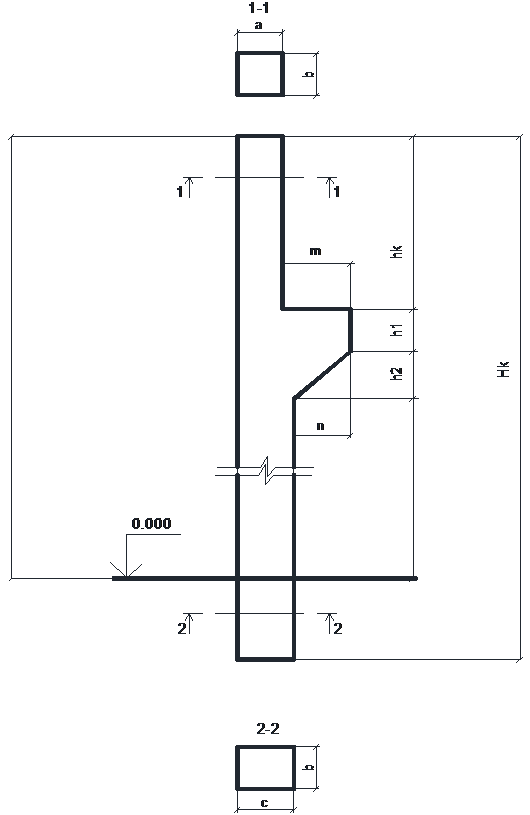

Рисунок 2 – Крайняя колонна

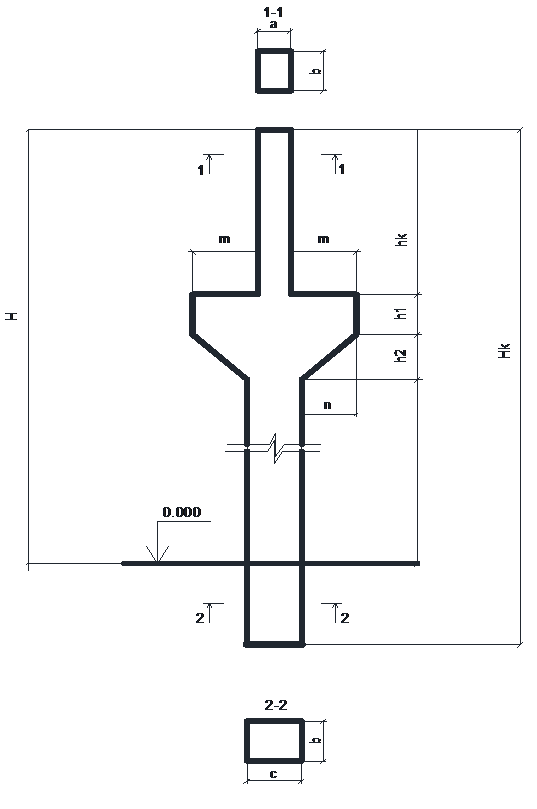

Рисунок 3 – Средняя колонна

3.4 Вертикальные связи

По всем продольным рядам в середине каждого температурного блока должны быть предусмотрены стальные вертикальные связи в пределах высоты подкрановой части колонн (рис. 3.4). Для двух – и многопролетных зданий с высотой этажа 12,0; 13,2; и 14,4 м при пролетах 30 и 36м следует предусматривать связи также и в надкрановой части колонн. Связи по колоннам следует устанавливать во всех продольных рядах колонн в середине каждого температурного блока.

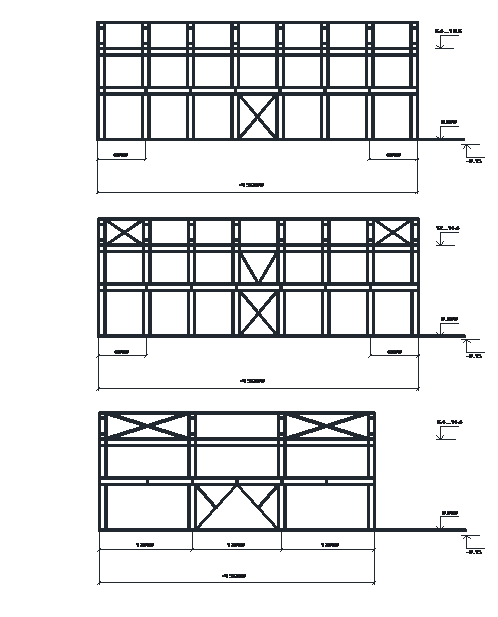

Рисунок 4 - Схемы продольных рам зданий

Таблица 7 - Сортамент крайних колонн серии 1.424.1-5 и 1.424.1-6 для зданий с мостовыми кранами
Номер типораз-мера	Высота этажа, м	Шаг колонн, м	Грузоподъ-емность, т	Режим работы крана	Габариты, мм
H	Hk	hk	h1	h2	a	b	c	m	n
1	2	3	4	5	6	7	8	9	10	11	12	13	14	15
1 К 84	8,4	6	5	с, т	8400	9300	2900	450	450	380	400	600	1670	1450
2 К 84	10	л, с, т	8400	9300	3500
3 К 84	12	16	л, с	8400	9300	3500
5	с, т	8400	9450	3300	600	600	600	400	700	700	600
4 К 84	10	л, с, т	8400	9450								3900
16	л, с	8400	9450	3900
1 К 96	9,6	6	5	с, т								9600	10500	2900
2 К 96		10	л, с, т	9600								10500	3500
16		л, с	9600	10500								3500
3 К 96		16	т	9600								10500	4100
20		л, с, т	9600	10500								4100
4 К 96		12	5	с, т								9600	10650	3300
5 К 96		10	л, с, т	9600								10650	3900
16		л, с	9600	10650								3900
6 К 96		16	т	9600								10650	4500
20		л, с, т	9600	10650								4500
1 К 108	10,8	6	5	с, т	10800	11850	2900	350	450	600	400	700	670	350
2 К 108	10	л, с, т	10800	11850	3500
3 К 108	16	л, с	10800	11850	3500
16	т	10800	11850	4100
20	л, с	10800	11850	4100
4 К 108	20	т	10800	11850	4100	600	600	600	400	700	700	600
32	л, с	10800	11850	4100
5 К 108	12	5	с, т	10800	11850	3300	500	600	600	400	800	700	500
6 К 108	10	л, с, т	10800	11850	3900
1	2	3	4	5	6	7	8	9	10	11	12	13	14	15
			16	л, с	10800	11850	3900
7 К 108	16	т	10800	11850	4500
20	л, с, т	10800	11850	4500
32	л, с	10800	11850	4500
1 К 120	12	6	10	л, с, т	12000	13050	3500	500	600	600	400	800	700	500
16			л, с	12000	13050	3500
3 К 120			20	т	12000	13050	4100
32			л, с	12000	13050	4100
4 К 120			10	л, с, т	12000	13050	3900
16			л, с	12000	13050	3900
5 К 120			16	т	12000	13050	4500
20			л, с	12000	13050	4500
6 К 120			20	т	12000	13050	4500
32			л, с	12000	13050	4500
1 К 132	13,2	6	10	л, с, т	13200	14250	3500	250	450	380	400	800	670	250
16		л, с	13200	14250	3500
2 К 132		16	т	13200	14250	4100
20		л	13200	14250	4100
3 К 132		20	т	13200	14250	4100	500	600	600	400	800	700	500
32		л, с	13200	14250	4100
5 К 132		12	16	л, с	13200	14250	3900	400	600	600	400	900	700	400
20		л, с, т	13200	14250	4500
32		л, с	13200	14250	4500
4 К 132		10	л, с, т	13200	14400	3900
16		л, с	13200	14400	3900
1 К 144	14,4	6	10	л, с, т	14400	15450	3500
16	л, с	14400	15450	3500
2 К 144	16	т	14400	15450	4100
20	л, с	14400	15450	4100
3 К 144	20	т	14400	15450	4100	500	600	600	400	800	700	500
32	л, с	14400	15450	4100
1	2	3	4	5	6	7	8	9	10	11	12	13	14	15
4 К 144		12	10	л, с, т	14400	15600	3900	400	600	600	400	900	700	400
16	л, с	14400	15600	3900
5 К 144	16	т	14400	15600	3900
20	л, с, т	14400	15600	4500
32	л, с	14400	15600	4500

Структура марки колонны. Например 1 К 120 – колонна первого типоразмера для зданий с высотой этажа 12,0 м.
